من خلال تجربتي مع آلات الثني، أصبحت أقدر الدور الحاسم الذي تلعبه النظام الهيدروليكي في عمليتهم. آلة الانحناء يعتمد مبدأ عمل النظام الهيدروليكي على قانون باسكال، الذي يسمح بنقل القوة بكفاءة عبر ضغط السوائل. يُمكّن هذا المبدأ من التحكم الدقيق في عملية الثني، مما يضمن نتائج دقيقة بأقل جهد. على مر السنين، استكشفتُ كيفية عمل مكونات النظام الهيدروليكي المختلفة معًا لتحقيق الأداء الأمثل في تطبيقات الثني. في هذه المقالة، سأشرح مبدأ عمل النظام الهيدروليكي لآلات الثني، مُقدمًا رؤىً تُعزز فهمك وتطبيقك لهذه الأدوات القوية.

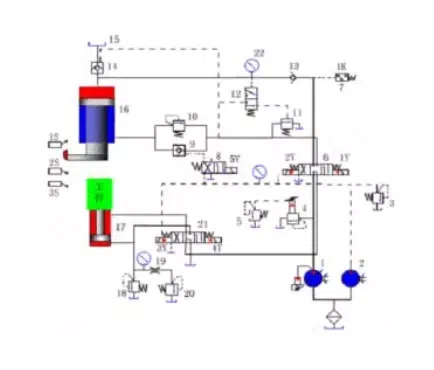

مبدأ عمل النظام الهيدروليكي لآلة الانحناء

1. ابدأ

لا يتم تنشيط جميع المغناطيسات الكهربائية، ويتم تفريغ زيت خرج المضخة الرئيسية من خلال الصمام 6 والصمام 21 في الوضع المحايد.

2. تنزل الأسطوانة الرئيسية بسرعة

يتم تنشيط المغناطيسات الكهربائية 1Y و5Y، ويتم وضع الصمام 6 في الوضع الصحيح، ويتم فتح زيت التحكم من خلال الصمام 8 لفتح صمام الفحص التجريبي 9.

مسار الدخول: المضخة 1- الصمام 6 الوضع الأيمن – الصمام 13 – الغرفة العلوية للأسطوانة العلوية.

خط العودة: الغرفة السفلية للأسطوانة الرئيسية – الصمام 9 – الصمام 6 الوضع الأيمن – الصمام 21 محايد – خزان الوقود.

ينزل منزلق أسطوانة النظام الهيدروليكي لآلة الثني الرئيسية بسرعة تحت تأثير وزنه. على الرغم من أن المضخة 1 في حالة التدفق الأقصى، إلا أنها لا تزال غير قادرة على تلبية احتياجاتها. لذلك، تُشكّل الغرفة العلوية للأسطوانة الرئيسية ضغطًا سلبيًا، ويدخل زيت الخزان العلوي 15 إلى الغرفة العلوية للأسطوانة الرئيسية عبر صمام التعبئة 14.

3. تقترب الأسطوانة الرئيسية من قطعة العمل بسرعة بطيئة وتضغط

عندما يتم خفض منزلق أسطوانة النظام الهيدروليكي لآلة الانحناء الرئيسية إلى موضع معين للمس مفتاح الشوط 2S، تفقد 5Y الطاقة، ويتم إغلاق الصمام 9، ويمر الزيت الموجود في الأسطوانة السفلية للأسطوانة الرئيسية عبر صمام الضغط الخلفي 10، الموضع الصحيح للصمام 6، وموضع الصمام 21 إلى خزان الزيت.

في هذا الوقت، يرتفع ضغط الغرفة العلوية للأسطوانة الرئيسية، ويتم إغلاق الصمام 14، وتقترب الأسطوانة الرئيسية ببطء من قطعة العمل تحت تأثير زيت الضغط المزود من المضخة 1. بعد ملامسة قطعة العمل، تزداد المقاومة بشكل حاد، ويزداد الضغط بشكل أكبر، ويتم تقليل تدفق خرج المضخة 1 تلقائيًا.

4.الحفاظ على الضغط

عندما يصل ضغط الغرفة العلوية لأسطوانة النظام الهيدروليكي لآلة الثني الرئيسية إلى قيمة محددة مسبقًا، يُرسل مُرحّل الضغط 7 إشارة لإيقاف تشغيل Y1، ويعود الصمام 6 إلى الوضع المحايد، وتُغلق الغرفتان العلوية والسفلية للأسطوانة الرئيسية، وتضمن الأسطح المخروطية لصمام الفحص 13 وصمام تعبئة السائل 14 إحكامًا جيدًا. يُحافظ الجنس على ضغط الأسطوانة الرئيسية.

يتم ضبط وقت التثبيت بواسطة مُرحِّل الوقت. أثناء ضغط التثبيت، يتم تفريغ المضخة من مركز الصمام 6.21.

5. تخفيف الضغط

انتهت شوط عودة الأسطوانة الرئيسية، ويرسل مرحل الوقت إشارة، ويتم تنشيط 2Y، ويكون الصمام 6 في الوضع الأيسر.

نظرًا لارتفاع ضغط الغرفة العلوية للأسطوانة الرئيسية، وصمام انزلاق الضغط ١٢ في الوضع العلوي، يُفتح صمام التحكم الخارجي ١١ تحت ضغط الزيت، وتُعيد المضخة ١ الزيت إلى خزان الزيت عبر الصمام ١١. تعمل المضخة ١ بضغط منخفض، والضغط غير كافٍ لفتح البكرة الرئيسية لصمام التعبئة ١٤، ولكن تُفتح بكرة التفريغ للصمام أولًا، فيُعاد الزيت الموجود في الأسطوانة العلوية للأسطوانة الرئيسية إلى الخزان العلوي عبر فتحة بكرة التفريغ. ينخفض الضغط تدريجيًا.

عندما يتسرب الضغط في الأسطوانة العلوية للأسطوانة الرئيسية إلى قيمة معينة، يعود الصمام 12 إلى الوضع السفلي، ويُغلق الصمام 11، ويرتفع ضغط المضخة 1، ويُفتح الصمام 14 بالكامل، ويكون مسار مدخل الزيت في هذا الوقت: المضخة 1 - الوضع الأيسر للصمام 6 - الصمام 9 - الرئيسي أسفل الأسطوانة. دائرة عودة الزيت: الغرفة العلوية للأسطوانة الرئيسية - الصمام 14 - خزان الوقود العلوي 13. تحقيق العودة السريعة للأسطوانة الرئيسية.

6. توقف الأسطوانة الرئيسية في مكانها

عندما يرتفع منزلق الأسطوانة الرئيسية إلى مفتاح اللمس 1S، تفقد الأسطوانة 2Y طاقتها، ويكون الصمام 6 في وضع الحياد، ويغلق صمام الفحص الهيدروليكي 9 الحجرة السفلية للأسطوانة الرئيسية، وتتوقف الأسطوانة الرئيسية في مكانها. يُفرّغ زيت مخرج المضخة 1 عبر الصمام 6 والصمام 21 في وضع الحياد.

7. خفض قاذف الأسطوانة والعودة

تم تنشيط 3Y والصمام 21 في الوضع الأيسر.

دائرة السحب: المضخة 1 – الصمام 6 محايد – الصمام 21 موضع اليسار – الغرفة السفلية للأسطوانة السفلية.

خط الإرجاع: الغرفة العلوية للأسطوانة العلوية - الصمام ٢١ الموضع الأيسر - خزان الوقود. يرتفع المكبس السفلي ويقذف.

يفقد 3Y الطاقة، ويحصل 4Y على الكهرباء، والصمام 21 في الوضع الصحيح، وينزل مكبس الأسطوانة السفلية ثم يعود.

8. شفة عائمة

بعد أن يرتفع المكبس السفلي إلى موضع معين، يكون الصمام ٢١ في وضع الحياد، ويُجبر مكبس الأسطوانة السفلية على النزول عند الضغط على منزلق الأسطوانة الرئيسية، ويعود زيت الأسطوانة السفلية إلى خزان الزيت عبر الخانق ١٩ وصمام الضغط الخلفي ٢٠. يُحافظ على الضغط السفلي للأسطوانة السفلية للحفاظ على ضغط التفريغ المطلوب. يمكن تعديل الصمام ٢٠ لتغيير ضغط الطفو. تُملأ الغرفة العلوية للأسطوانة السفلية من صندوق البريد عبر مركز الصمام ٢١. صمام تخفيف الضغط ١٨ هو صمام أمان الأسطوانة السفلية.
