عندما يتعلق الأمر بتعظيم كفاءة عمليات تشغيل المعادن، فإن فهم دليل تشغيل ESTUN E21 أمر بالغ الأهمية. إذا كنت تبحث عن نصائح الخبراء حول كيفية تحسين استخدامك لهذه الوحدة، فأنت في المكان المناسب.

في هذه المقالة، سأسلط الضوء على أهم المعلومات من دليل تشغيل ESTUN E21، مقدمًا نصائح عملية لتحسين سير عملك التشغيلي. سواء كنتَ مشغلًا متمرسًا أو جديدًا في استخدام هذا النظام، ستزودك هذه النصائح بالمعرفة الأساسية لتحسين الدقة والإنتاجية في مهامك. لنتعمق في الدليل ونُطلق العنان لإمكانيات ESTUN E21 لآلاتك.

إجراءات التشغيل الأساسية

لبدء استخدام وحدة تحكم ESTUN E21 بكفاءة، من الضروري التعرف على إجراءات تشغيلها الأساسية. ابدأ بالتأكد من توصيل وحدة التحكم وتشغيلها بشكل صحيح. بعد تشغيل الجهاز، تبدأ الخطوة الأولى بإدخال بيانات التشغيل اللازمة على شاشة وحدة التحكم. يتضمن ذلك اختيار وضع التشغيل - سواءً كان يدويًا أو تلقائيًا - وفقًا لمتطلبات المهمة. يضمن اتباع هذه الخطوات الأولية إعدادك للتشغيل الدقيق، بما يتوافق مع إرشادات دليل تشغيل ESTUN E21.

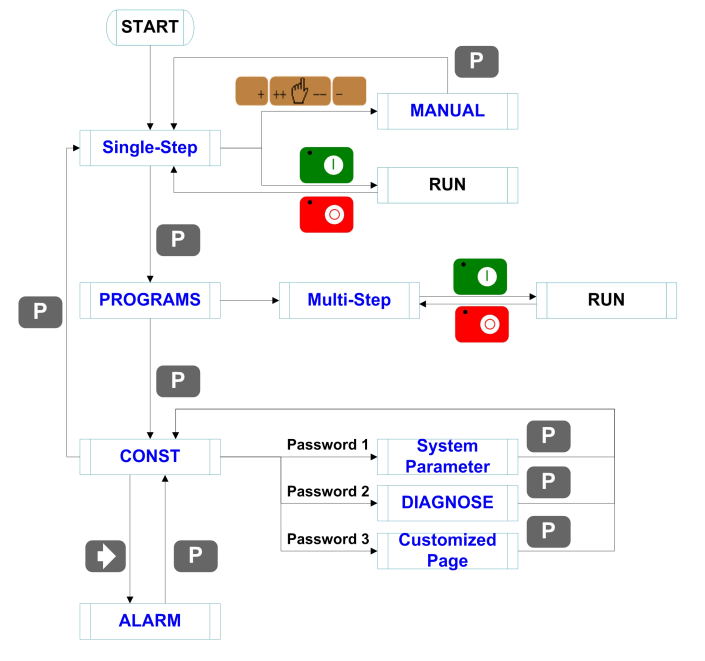

يظهر في الشكل الإجراء الأساسي للتحويل والتشغيل للجهاز.

برمجة وحدة التحكم ESTUN E21

برمجة مكبس الثني الخاص بك باستخدام ESTUN E21 سهلة وفعّالة. لبرمجة أي مهمة، افتح قائمة البرمجة في وحدة التحكم. يتضمن ذلك التنقل عبر الواجهة لإدخال أوامر مثل زوايا الانحناء، ونوع المادة، وسمكها. باتباع هذه الخطوات، يمكنك ضمان عمل ماكينتك بالدقة المطلوبة للمهام المعقدة، وفقًا للمواصفات المفصلة في دليل تشغيل ESTUN E21. اضبط برامج متعددة وخزّنها، مما يضمن مرونة وكفاءة التشغيل.

يحتوي الجهاز على طريقتي برمجة: برمجة بخطوة واحدة وبرمجة متعددة الخطوات. يمكن للمستخدم ضبط البرمجة وفقًا لاحتياجاته الفعلية.

البرمجة بخطوة واحدة

تُستخدم البرمجة أحادية الخطوة عادةً لمعالجة خطوة واحدة لإكمال معالجة قطعة العمل. عند تشغيل وحدة التحكم، ستدخل تلقائيًا إلى صفحة برمجة أحادية الخطوة.

خطوات التشغيل

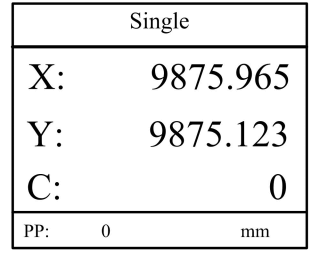

• الخطوة 1:بعد بدء التشغيل، سيدخل الجهاز إلى صفحة إعداد البرنامج المكون من خطوة واحدة تلقائيًا.

• الخطوة 2:

[ملحوظة] لا يمكن ضبط المعلمة إلا عندما يكون مؤشر التوقف قيد التشغيل.

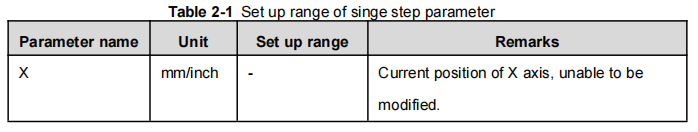

يظهر نطاق ضبط معلمة الخطوة الفردية في الجدول.

• الخطوة 3:

سيقوم النظام بتنفيذ هذا البرنامج كما هو موضح بالشكل.

مثال على العملية

في دليل تشغيل ESTUN E21، حسّن برنامجك أحادي الخطوة بضبط عمق الانحناء على 100 مم وقياس العمق الخلفي على 80 مم. اضبط مسافة الإرجاع على 50 مم، مع وقت انتظار للتخصيص ثانيتين ووقت تثبيت 3 ثوانٍ. اضبط رقم قطعة العمل على 10، لضمان دقة خطوات التشغيل كما هو موضح في جدول الدليل. يضمن اتباع هذه الإعدادات نتائج تشغيل معادن فعّالة ودقيقة.

البرمجة متعددة الخطوات

يتم استخدام البرنامج متعدد الخطوات لمعالجة قطعة عمل واحدة من خطوات المعالجة المختلفة، وتحقيق التنفيذ المتتالي للخطوات المتعددة، وتحسين كفاءة المعالجة.

خطوة التشغيل

• الخطوة 1:

عند تشغيل الجهاز، يعرض صفحة المعلمات المكونة من خطوة واحدة تلقائيًا.

• الخطوة 2:

انتقل إلى صفحة إدارة البرنامج، كما هو موضح في الشكل.

• الخطوة 3:

حدد الرقم التسلسلي للبرنامج، أو أدخل رقم البرنامج مباشرة، مثل إدخال "1".

• الخطوة 4

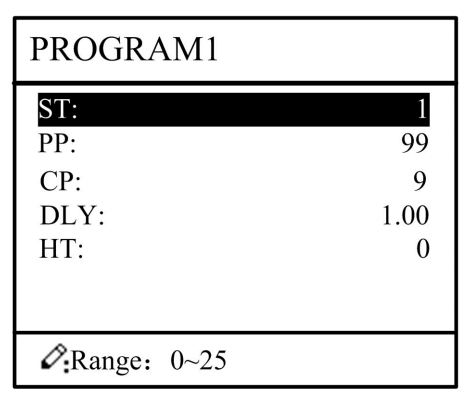

انتقل إلى صفحة إعداد البرنامج متعدد الخطوات، كما هو موضح في الشكل.

• الخطوة 5:

اضغط على مفتاح السهم لأسفل، وحدد معلمة البرمجة متعددة الخطوات التي تتطلب الإعداد، وأدخل قيمة الإعداد، واضغط على مفتاح الإدخال، وسيبدأ الإعداد في التأثير.

• الخطوة 6:

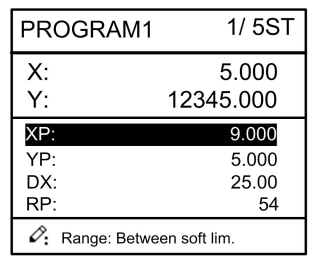

عند إكمال عملية الإعداد، اضغط على مفتاح السهم الأيمن، ثم أدخل صفحة مجموعة معلمات الخطوة، كما هو موضح بالشكل.

• الخطوة 7

اضغط على مفتاح السهم لأسفل، وحدد معلمة الخطوة التي تحتاج إلى إعداد، وأدخل قيمة البرنامج، واضغط على مفتاح الإدخال، وسيصبح الإعداد ساري المفعول.

• الخطوة 8:

اضغط على مفاتيح الأسهم اليسرى واليمنى للتبديل بين الخطوات. إذا كانت الخطوة الحالية هي الخطوة الأولى،

اضغط على مفتاح السهم الأيسر للدخول إلى الصفحة الأخيرة من إعداد معلمة الخطوة؛ إذا كانت الخطوة الحالية هي الأخيرة، فاضغط على مفتاح السهم الأيمن للدخول إلى الصفحة الأولى من إعداد معلمة الخطوة.

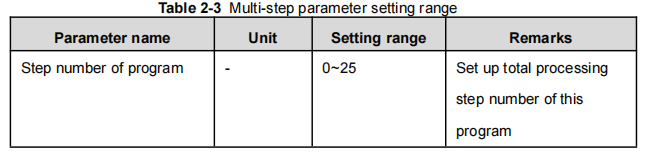

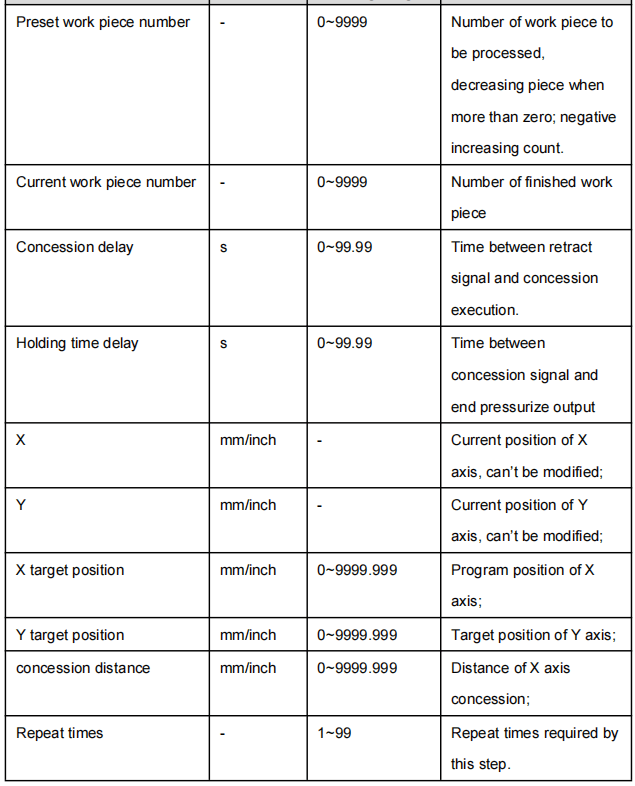

يظهر نطاق إعداد المعلمات متعدد الخطوات في الجدول.

• الخطوة 9:

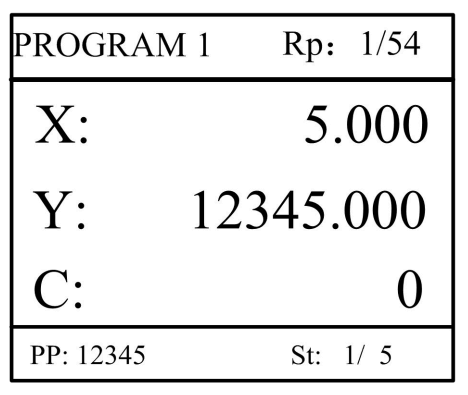

سيعمل النظام وفقًا لهذا البرنامج، كما هو موضح بالشكل.

مثال على العملية

[خلفية] تتطلب قطعة العمل الواحدة معالجة 50 كما هو موضح أدناه؛

• الانحناء الأول: 50 مم؛

• الانحناء الثاني: 100 مم؛

• الانحناء الثالث: الاتجاه الآخر 300 مم؛

[تحليل] وفقا لقطعة العمل والظروف التكنولوجية لأداة الماكينة:

• الانحناء الأول: المحور X الموضع 50.0 مم؛ موضع المحور Y هو 85.00 مم، الامتياز 50 مم؛

• الانحناء الثاني: موضع المحور X هو 100.0 مم؛ موضع المحور Y هو 85.00 مم، الامتياز 50 مم؛

• الانحناء الثالث: موضع المحور X هو 300.0 مم؛ موضع المحور Y هو 85.00 مم، الامتياز 50 مم؛

تعديل برنامج معالجة هذه القطعة من العمل على البرنامج رقم 2.

تظهر إجراءات التشغيل في الجدول.

عند العمل مع دليل تشغيل ESTUN E21، يعد البرمجة الفعالة متعددة الخطوات أمرًا أساسيًا:

• العودة إلى خطوة البداية:ارجع دائمًا إلى الخطوة الأولية بعد إكمال البرمجة متعددة الخطوات للتأكد من أن البرنامج يعمل بالتسلسل الصحيح.
• التنقل بين المعلمات:استخدم مفاتيح الاتجاه الأيمن والأيسر لاستعراض جميع معلمات الخطوة وتعديلها بشكل فعال.
• تعديلات البرنامج:يمكن تحرير البرامج ومراجعتها حسب الضرورة لتحقيق المرونة والقدرة على التكيف.
• المعالجة الآليةبعد إكمال دفعة (مثلاً، ٥٠ قطعة عمل)، يتوقف النظام تلقائيًا. أعد تشغيله لمعالجة الدفعة التالية بسلاسة.

إن الاستفادة من هذه الخطوات الموضحة في دليل تشغيل ESTUN E21 تضمن الأداء والإنتاجية الأمثل للماكينة.

إعداد المعلمات

يمكن للمستخدم إعداد جميع المعلمات المطلوبة للتشغيل العادي للنظام، بما في ذلك معلمات النظام ومعلمات المحور X ومعلمات المحور Y.

• الخطوة 1:

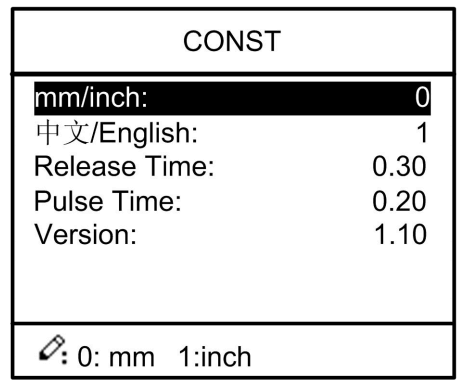

في صفحة إدارة البرنامج، اضغط على ص للدخول إلى صفحة ثابت البرمجة، كما هو موضح في الشكل. في هذه الصفحة، يمكن ضبط ثابت البرمجة.

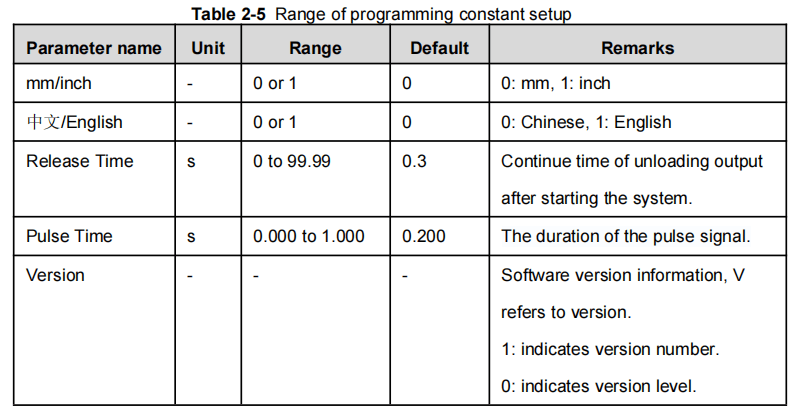

يظهر نطاق إعداد الثابت البرمجي في الجدول.

• الخطوة 2:

أدخل كلمة المرور "1212"، ثم اضغط على يدخل مفتاح للدخول إلى صفحة التدريس، كما هو موضح في الشكل.

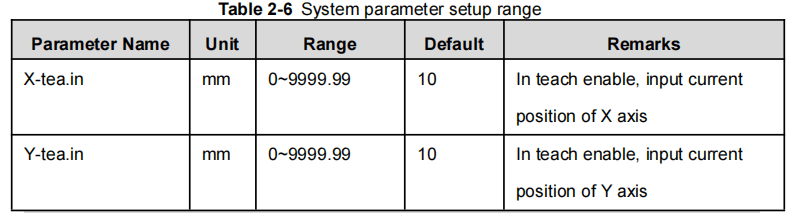

يتم عرض معلمة التصعيد ونطاق إعداد المعلمة في الجدول.

:

يقدم دليل تشغيل ESTUN E21 نصائح حول قياس موضعي المنزلق والمقياس الخلفي بدقة. إذا كان القياس المباشر صعبًا، فقم ببرمجة عملية وقياس قطعة العمل الناتجة. يضمن هذا النهج الدقة ويتوافق مع استراتيجيات الدليل لتحقيق الأداء الأمثل للآلة.

• الخطوة 3:

يضعط ص، العودة إلى صفحة ثابت البرمجة.

الضبط اليدوي

في وضع الخطوة الواحدة، يمكن التحكم في حركة المحور بالضغط على المفتاح يدويًا. تُمكّن هذه الطريقة المستخدم من ضبط أداة الماكينة وقطعة العمل.

• الخطوة 1:

في صفحة إعداد المعلمة ذات الخطوة الواحدة، اضغط على زائد أو ناقص للدخول إلى صفحة الدليل كما هو موضح بالشكل.

• الخطوة 2:

وفقًا لمتطلباتك الفعلية، اتبع الجدول أعلاه لضبط موضع المحور.

-إذا كان وضع القيادة للمحور المقابل هو محرك مشترك:

<Note>:عندما يكون النظام في حالة التشغيل، تكون عملية التعديل اليدوي صالحة فقط لمحور X.

-إذا كان وضع القيادة للمحور المقابل هو تكرار:

• الخطوة 3:

يضعط ص العودة إلى صفحة إعداد المعلمة بخطوة واحدة.

الأسئلة الشائعة

خاتمة

باختصار، استون E21 يقدم دليل التشغيل رؤى أساسية حول الاستخدام الفعال لمعداتك. من أهمها إتقان إجراءات التشغيل الأساسية، وفهم البرمجة أحادية الخطوة، وإدارة البرمجة متعددة الخطوات بفعالية. يضمن هذا الدليل حصول المشغلين على المعرفة الأساسية اللازمة لتحسين الأداء والإنتاجية.

يُعدّ الإعداد والصيانة السليمان أساسيين لضمان عمر آلة ثني الثني وأدائها. باتباع هذه الإرشادات وإجراء الصيانة الدورية، يمكنك تقليل وقت التوقف عن العمل وتحسين كفاءة الإنتاج. لمزيد من الدعم أو الاستفسارات، لا تتردد في التواصل مع فريقنا. كما يمكنك الاطلاع على الوثائق الأخرى ذات الصلة في قسم الوثائق لمزيد من المعلومات.
