أساسات وأنابيب ثني الأساسات والتثبيت غالباً ما تكون الأسباب الحقيقية وراء اهتزاز آلة ثني الأنابيب، وفقدان دقتها، أو حتى تغير موضعها بعد التركيب، هي تلك التي تؤدي إلى اهتزازها، أو فقدانها للدقة، أو حتى تغير موضعها، بدلاً من مشاكل في الآلة نفسها. إذا كنت تبحث عن إرشادات واضحة وعملية حول أساسات وتثبيت آلة ثني الأنابيب، فأنت في المكان الصحيح. في هذه المقالة، سأشرح كيفية تلبية متطلبات أساسات وتثبيت آلة ثني الأنابيب بشكل صحيح، بدءاً من تجهيز الأرضية وصولاً إلى اختيار براغي التثبيت. سواء كنت تقوم بتركيب آلة ثني أنابيب CNC جديدة أو نقل آلة موجودة، سيساعدك هذا الدليل على تجنب الأخطاء الشائعة، والحفاظ على دقة الثني، وضمان تشغيل مستقر على المدى الطويل.

فهم ثني الأنابيب متطلبات الأساس والتثبيت

قبل الخوض في خطوات التركيب، من المهم فهم أهمية أساسات آلة ثني الأنابيب وتثبيتها. تُولّد آلات ثني الأنابيب قوى ديناميكية كبيرة أثناء الثني والتثبيت وحركة المندريل. وبدون أساسات مصممة بشكل صحيح وطريقة تثبيت مناسبة، يمكن أن تنتقل هذه القوى إلى الأرضية، مما يُسبب اهتزازات واختلالات وتآكلًا مبكرًا للمكونات الرئيسية.

تُوزّع القاعدة المُجهزة جيداً أحمال الآلة بالتساوي، بينما يمنع التثبيت السليم الحركة الأفقية والالتواء. وتشكل هذه العناصر معاً القاعدة المادية التي تدعم دقة الانحناء، وقابلية التكرار، والسلامة.

كيفية تجهيز الأساس لآلة ثني الأنابيب

تقييم قوة وسمك الأرضيات

الخطوة الأولى لتلبية متطلبات أساسات آلات ثني الأنابيب هي فحص الأرضية الحالية. أوصي دائمًا بالتحقق من قوة الخرسانة وسماكتها قبل التركيب. بالنسبة لمعظم آلات ثني الأنابيب CNC متوسطة إلى كبيرة الحجم، تُعد الأرضية الخرسانية المسلحة ذات السماكة الكافية ضرورية لتحمل كلٍ من وزن الآلة الثابت وأحمال الانحناء الديناميكية.

إذا كانت الأرضية رقيقة جدًا أو بها تشققات داخلية، فقد تستقر الآلة بشكل غير متساوٍ مع مرور الوقت. في مثل هذه الحالات، يُعد صبّ قاعدة خرسانية مخصصة الحل الأمثل.

ضمان استواء الأرضية وتجانسها

حتى الأرضية المتينة قد تُسبب مشاكل إذا لم تكن مستوية. يؤثر عدم استواء الأساس بشكل مباشر على محاذاة الآلة ودقة ثني الأنابيب. قبل وضع آلة ثني الأنابيب، أتأكد من أن استواء الأرضية يفي بالتفاوتات المحددة من قِبل الشركة المصنعة. يمكن غالبًا تصحيح الانحرافات الطفيفة باستخدام وسادات التسوية، ولكن يجب معالجة المنحدرات الكبيرة عن طريق تجليخ السطح أو إعادة صب الخرسانة.

طرق التثبيت الصحيحة لآلات ثني الأنابيب

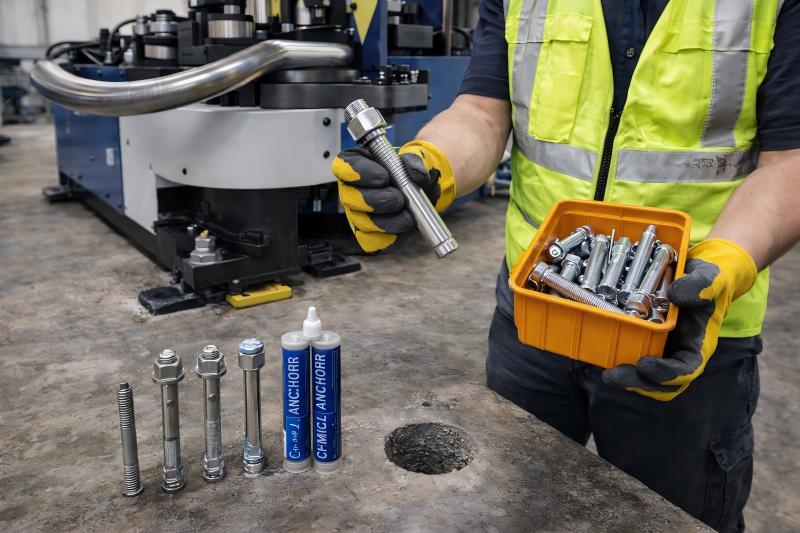

اختيار مسامير التثبيت المناسبة

يُعد اختيار مسامير التثبيت المناسبة جزءًا أساسيًا من عملية تأسيس وتثبيت آلات ثني الأنابيب. تُستخدم عادةً مسامير التثبيت التمددية أو مسامير التثبيت الكيميائية، وذلك حسب حالة الأرضية وحجم الآلة. بالنسبة لآلات ثني الأنابيب ذات الأحمال العالية، توفر مسامير التثبيت الكيميائية عادةً قوة تثبيت أفضل وموثوقية طويلة الأمد.

يجب أن يتناسب قطر مسمار التثبيت وطوله ونوعه مع فتحات التثبيت في الآلة ومتطلبات التحميل. يُعد استخدام مسامير تثبيت أصغر من اللازم أحد أكثر أخطاء التركيب شيوعًا التي أواجهها.

تحديد موضع وتركيب مسامير التثبيت

يُعدّ التثبيت الصحيح بنفس أهمية اختيار البراغي. يجب أن تتطابق براغي التثبيت بدقة مع فتحات قاعدة الآلة لتجنب تركيز الإجهاد. أثناء التركيب، أتبع دائمًا تسلسلًا مُحكمًا للشد، مع تطبيق عزم الدوران تدريجيًا لمنع تشوه هيكل الآلة.

بعد عملية الشد الأولية، من الممارسات الجيدة إعادة فحص عزم دوران البرغي بعد فترة قصيرة من التشغيل، حيث يمكن أن يحدث استقرار طفيف.

دليل خطوة بخطوة لتثبيت آلة ثني الأنابيب CNC

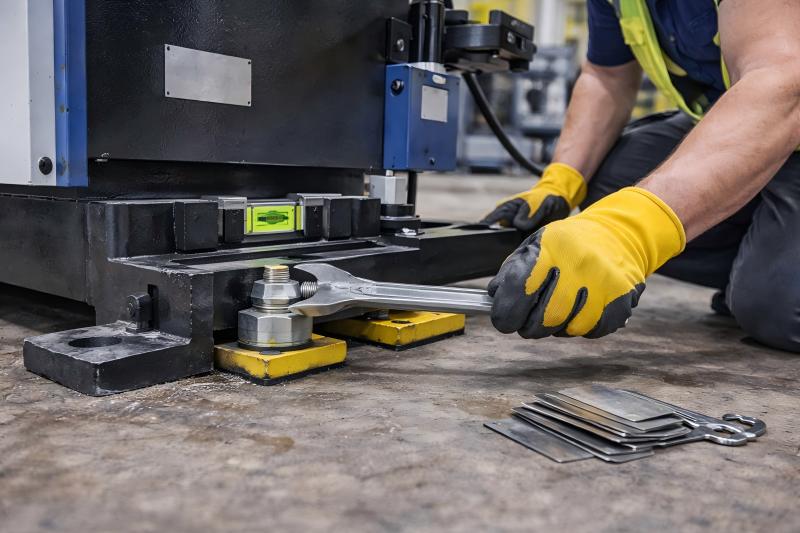

الخطوة 1: وضع الآلة في مكانها

بعد تجهيز الأساس، يتم وضع آلة ثني الأنابيب في موضعها النهائي. أحرص على وجود مساحة كافية حول الآلة لتسهيل التشغيل والصيانة وتحميل المواد. تشمل هذه الخطوة أيضًا مواءمة الآلة مع خط الإنتاج لتحسين الكفاءة.

الخطوة الثانية: تسوية جهاز ثني الأنابيب

تُعدّ عملية التسوية خطوةً بالغة الأهمية تؤثر بشكل مباشر على دقة الثني. باستخدام أدوات التسوية الدقيقة، أقوم بضبط أرجل الماكينة أو الحشوات حتى تصبح القاعدة مستوية تمامًا في جميع الاتجاهات. يجب عدم التسرع في هذه الخطوة أبدًا، لأن التسوية غير الصحيحة قد تؤدي إلى زوايا ثني غير متناسقة وتآكل الأدوات.

الخطوة 3: حفر وتركيب المراسي

بعد ضبط مستوى الآلة، تُحفر ثقوب التثبيت وفقًا لتصميم الأساس. بعد تنظيف الثقوب جيدًا، تُركّب المثبتات وتُشدّ وفقًا لعزم الدوران الموصى به. في هذه المرحلة، يجب أن تكون الآلة ثابتة تمامًا، دون أي اهتزاز أو حركة.

أخطاء شائعة في التركيب وكيفية تجنبها

تجاهل تأثيرات الحمل الديناميكي

من المشكلات الشائعة التركيز فقط على وزن الآلة وتجاهل القوى الديناميكية. يتضمن ثني الأنابيب تسارعًا وتباطؤًا ومقاومة للانحناء، وكلها تولد أحمالًا إضافية. غالبًا ما يؤدي تصميم الأساس للوزن الساكن فقط إلى مشاكل طويلة الأمد.

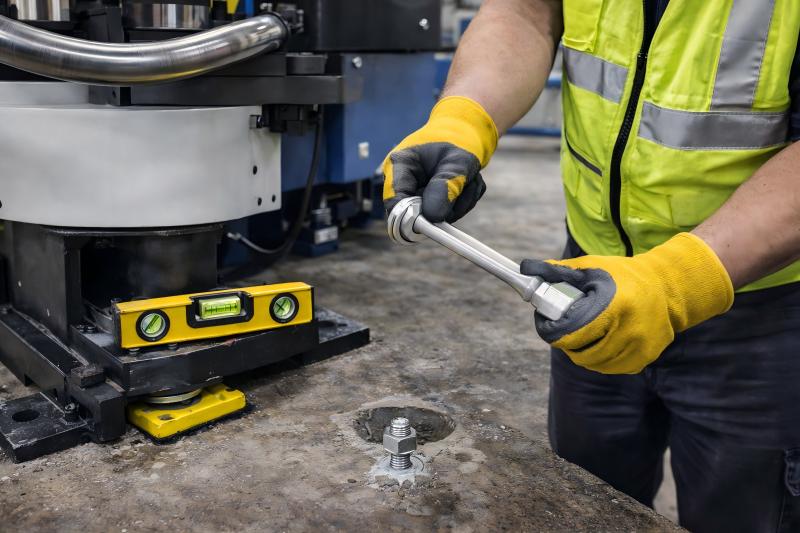

تخطي عمليات الفحص بعد التثبيت

خطأ آخر هو افتراض أن العمل قد انتهى بمجرد تثبيت الآلة. أنصح دائمًا بفحص مستوى الآلة وإحكام التثبيت بعد التجارب الأولية. هذه الخطوة البسيطة قد تمنع مشاكل خطيرة في المحاذاة لاحقًا.

كيف يؤثر الأساس والتثبيت على أداء آلة ثني الأنابيب

تؤثر قاعدة تثبيت آلة ثني الأنابيب بشكل مباشر على دقة الثني، وقابلية التكرار، وعمر الآلة. فالقاعدة الثابتة تقلل الاهتزاز، وتحمي أنظمة المؤازرة، وتضمن محاذاة ثابتة للأدوات. ومع مرور الوقت، ينعكس ذلك على جودة المنتج، وتقليل مشاكل الصيانة، وخفض تكاليف التشغيل.

التعليمات

خاتمة

مقابلة أساسات وأنابيب ثني الأساسات والتثبيت إنّ متطلبات التركيب ليست مجرد إجراء شكلي، بل هي خطوة حاسمة تحدد أداء الماكينة ودقتها وموثوقيتها على المدى الطويل. من خلال إعداد أساس متين، واختيار طريقة التثبيت المناسبة، واتباع عملية تركيب دقيقة، يمكنك تجنب المشاكل الشائعة وحماية استثمارك. إذا كنت بحاجة إلى رسومات تفصيلية للأساس، أو توصيات بشأن التثبيت، أو دعم في تركيب جهاز ثني الأنابيب، فلا تتردد في التواصل مع فريق HARSLE أو الاطلاع على وثائقنا الفنية ذات الصلة لمزيد من الإرشادات.
