MaestroDoblar
Precisión de nivel profesional combinada con potencia híbrida. Diseñado para una máxima exactitud.
Rendimiento principal
Números que
Definir la excelencia
Cada especificación está diseñada para superar los límites de lo que una prensa plegadora puede lograr.
0
mm/s
Velocidad máxima rápida
Reduce drásticamente el tiempo de ciclo improductivo, maximizando el rendimiento en cada trabajo.
±0,01
mm
Precisión de repetición
La precisión constante entre las piezas garantiza que los componentes complejos cumplan con las tolerancias más estrictas.
0
Ahorros de %
Eficiencia energética
El accionamiento servohidráulico híbrido proporciona la máxima potencia solo durante la flexión, lo que se traduce en un consumo en modo de espera prácticamente nulo.
<68
dB(A)
Funcionamiento con bajo nivel de ruido
Su funcionamiento ultrasilencioso crea un entorno de taller más seguro y cómodo para los operarios.

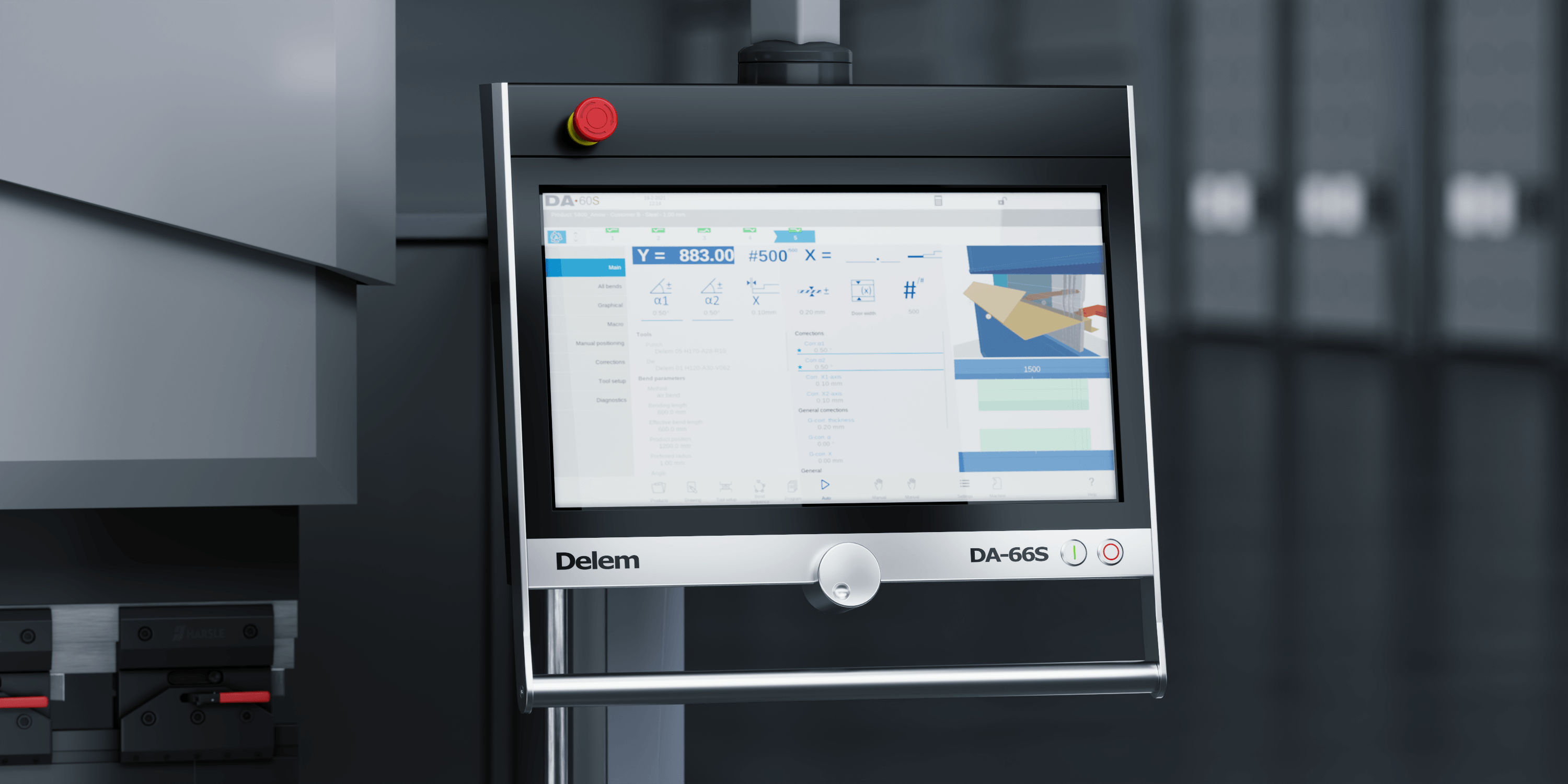

Software impulsado
Inteligente Control
Sistema de accionamiento
Avanzado Soluciones de servo
Servomotor
El servomotor de alto rendimiento proporciona una potencia hidráulica precisa y de bajo consumo energético. Solo funciona a plena capacidad durante el doblado activo, con un consumo en modo de espera prácticamente nulo.
Servomotores duales
Dos servomotores independientes de alto par accionan los ejes Y1 e Y2 por separado, lo que permite la sincronización en tiempo real y el control independiente de los ejes para un movimiento del carro perfectamente paralelo.
BG-2
Eje X+R
BG-4
Eje X+R+Z1+Z2
BG-5
Eje X+X prima+R+Z1+Z2
BG-6
Eje X1+X2+R1+R2+Z1+Z2
Sistema de posicionamiento
Calibre trasero Sistema
Desde configuraciones estándar de 4+1 ejes hasta configuraciones avanzadas de 8+1 ejes, cada tope se puede programar de forma independiente para geometrías de piezas complejas.
Sistemas de seguridad
Protección de seguridad
Soluciones de seguridad integrales para proteger a los operarios y garantizar el cumplimiento de las normas de seguridad internacionales.
Estándar
Cortina de luz
El sistema de seguridad de cortina de luz infrarroja proporciona protección completa a lo largo de la zona de flexión. Detiene instantáneamente el movimiento del pistón cuando se vulnera el campo de seguridad, garantizando la seguridad del operario durante cada ciclo.
Opcional
Protección láser
El dispositivo de seguridad láser montado en el pistón proporciona una zona de detección estrecha cerca del punto de inserción de la herramienta. Permite velocidades de aproximación más rápidas manteniendo el máximo nivel de protección para el operario.
Opcional
Protección láser AKAS
El avanzado sistema de protección láser AKAS con ajuste automático de altura proporciona una seguridad más inteligente, lo que permite maximizar la productividad sin comprometer la seguridad.
01 / 03
Control de precisión
Automático
Automático
Coronamiento Sistema
El sistema inteligente de compensación de deflexión calcula y aplica automáticamente la curva de coronación óptima a lo largo de toda la longitud de curvado. Ya sea hidráulico o motorizado CNC, garantiza ángulos uniformes de borde a borde.
Coronación en tiempo real
Compensación de deflexión multipunto calculada por carrera
Precisión de borde a borde
Ángulo uniforme en toda su longitud, sin necesidad de ajuste manual.
Accesorios opcionales
Opciones de actualización
Los brazos de soporte neumáticos de seguimiento siguen automáticamente la pieza de trabajo, evitando arañazos y deformaciones en láminas grandes o delgadas.
Medición de ángulo en tiempo real con compensación automática de la recuperación elástica para una precisión de doblado perfecta en cada ciclo.
Proyección de línea láser de alta visibilidad para un posicionamiento preciso de la pieza de trabajo, lo que reduce el tiempo de preparación y los errores del operario.
El sistema de sujeción hidráulica permite cambiar las herramientas en menos de 3 minutos, lo que aumenta la flexibilidad de producción y el tiempo de actividad.
Fabricación inteligente
Soluciones de automatización
Integre la automatización inteligente para maximizar la productividad, minimizar la mano de obra y liberar el potencial de la fabricación totalmente automatizada.
Manejo de materiales
Soporte de lámina retráctil
Evita la deformación de láminas largas durante el doblado, garantizando al mismo tiempo una alta precisión, un manejo suave y un funcionamiento eficiente en láminas de diversos tamaños.
Integración robótica
Brazo robótico
Célula de doblado robótica totalmente integrada para operación sin personal. Carga, doblado y apilamiento automáticos, lo que permite una producción continua sin supervisión y con calidad constante.
Industria 4.0
Gemelo digital
La réplica virtual de su plegadora permite la programación fuera de línea, la simulación de procesos y el mantenimiento predictivo, uniendo la producción física con la inteligencia digital.
01 / 03
Domina cada curva.
Diseñado con precisión para quienes no se conforman con menos.
Sistema de herramientas
Herramientas de precisión para prensas plegadoras
Una gama completa de punzones, matrices y sistemas de sujeción de HARSLE.
Punzones y matrices
Cuello de cisne, agudo, radio, dobladillo, multi-V — endurecido 58-62 HRC.
Sistemas de sujeción rápida
Cambio de herramientas en menos de 3 minutos. Compatible con WILA, Amada y Euro.
Precisión de ±0,01 mm
Mecanizado CNC de precisión para obtener ángulos de curvatura repetibles.
Datos técnicos
Presupuesto
Todos los modelos de un vistazo: compárelos uno al lado del otro.
MasterBend
6325
6325
MasterBend
11032
11032
MasterBend
17032
17032
MasterBend
20032
20032
630 kN
Fuerza de flexión
1100 kN
Fuerza de flexión
1700 kN
Fuerza de flexión
2000 kN
Fuerza de flexión
2500 mm
Longitud de curvatura
3200 milímetros
Longitud de curvatura
3200 milímetros
Longitud de curvatura
3200 milímetros
Longitud de curvatura
2100 mm
Distancia entre columnas
2600 mm
Distancia entre columnas
2600 mm
Distancia entre columnas
2600 mm
Distancia entre columnas
300 mm
Profundidad de la garganta
350 mm
Profundidad de la garganta
350 mm
Profundidad de la garganta
400 mm
Profundidad de la garganta
160 mm
Golpe de ariete
200 mm
Golpe de ariete
200 mm
Golpe de ariete
200 mm
Golpe de ariete
450 mm
Luz
470 mm
Luz
470 mm
Luz
430 mm
Luz
6 kW
Servomotor
8,7 kW
Servomotor
10,8 kW
Servomotor
13,2 kW
Servomotor
160 mm/s
Velocidad descendente
200 mm/s
Velocidad descendente
200 mm/s
Velocidad descendente
150 mm/s
Velocidad descendente
2900*1500*2400
Dimensiones (L*An*Al)
3500*1600*2600
Dimensiones (L*An*Al)
3600*1650*2630
Dimensiones (L*An*Al)
3600*1750*2700
Dimensiones (L*An*Al)
