Principio de funcionamiento y ajuste de la máquina dobladora

Máquina dobladora El principio de funcionamiento es fundamental para cualquier persona que trabaje en la fabricación de metales. Como profesional en este campo, trabajo frecuentemente con máquinas dobladoras y he adquirido un profundo conocimiento de su funcionamiento. En este artículo, explicaré cómo funcionan estas máquinas, permitiendo realizar doblados precisos y exactos en diversos materiales. Mediante sistemas hidráulicos o mecánicos, las máquinas dobladoras aplican fuerza para moldear las láminas metálicas en los ángulos y formas deseados. Desglosaré los componentes y procesos clave, demostrando cómo esta tecnología mejora la eficiencia y la calidad en la fabricación. Acompáñeme a explorar la mecánica de las máquinas dobladoras y su papel crucial en la industria.

⒈Máquinas dobladoras: gire el volante para ajustar con precisión la distancia del deslizador en el punto muerto inferior para tomar el valor del ángulo positivo de la pieza de trabajo; empuje la manija hacia adentro, el acoplamiento izquierdo se desacopla y gire el volante para ajustar el deslizador entre el punto muerto inferior y la superficie de trabajo. flexión El ángulo es pobre.

⒉– El límite superior del control deslizante detiene el cabezal y la carrera del control deslizante se puede ajustar para aumentar la productividad.

⒊– La carrera de trabajo se inicia y, cuando se toca el interruptor de contacto, se inicia la velocidad de la carrera de trabajo y esta se ajusta mediante el potenciómetro.

⒋– Ajuste de presión: si el ángulo de la pieza es pequeño y grande en ambos extremos, se puede aumentar la presión según corresponda. De lo contrario, se debe reducir.

⒌– El panel de botones eléctricos incluye una luz indicadora de encendido, un interruptor de llave, un interruptor de arranque del motor, un botón de parada de emergencia, un dispositivo de apuntado y un interruptor de cambio. El potenciómetro controla la duración de la carrera de trabajo y el tiempo de retención de la pieza. El interruptor de cambio permite seleccionar entre acción lenta, simple y continua del deslizador.

⒍– El molde superior está fijado y fijado mediante una estructura de cuña para garantizar la rectitud del borde de corte y la uniformidad del espacio entre los moldes superior e inferior.

⒎–El dispositivo de enclavamiento mecánico de la caja eléctrica puede cortar automáticamente la energía al abrir la puerta de la caja eléctrica para garantizar la seguridad personal durante el mantenimiento.

⒏– El tope trasero se utiliza para posicionar la placa en dirección longitudinal y se ajusta mediante el motor.

⒐– Para la matriz inferior, de acuerdo con el espesor de la chapa doblada, seleccione la matriz adecuada, y el tamaño de la abertura generalmente debe ser mayor a 8 veces el espesor del material.

⒑– Interruptor pulsador para control deslizante y tope trasero, y pequeño volante para ajuste fino del tope trasero.

⒒– El pedal acciona el control deslizante hacia arriba y hacia abajo para realizar movimientos de avance lento, individuales y continuos.

Pautas de seguridad y funcionamiento del sistema hidráulico para máquinas dobladoras

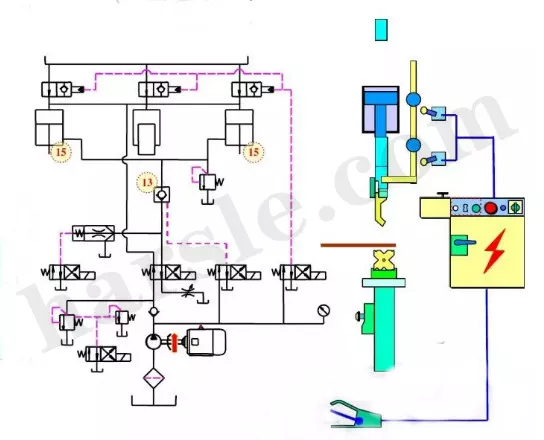

La rotación en el sentido de las agujas del reloj del motor impulsa la bomba de pistones axiales para pasar el aceite filtrado a través de la tubería hacia la placa de válvulas y la válvula solenoide para regresar al buzón.

La válvula de retención de control hidráulico n.° 13 cierra la cámara inferior del cilindro n.° 15 para que la corredera permanezca en cualquier posición. En este momento, las válvulas solenoides no funcionan y el aceite que sale de la bomba regresa al cárter.

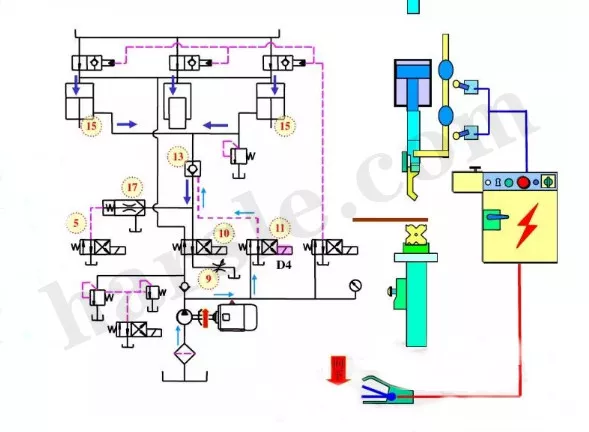

Cuando el electroimán D4 nº 11 funciona, el control deslizante desciende rápidamente y el aceite de la cámara inferior del cilindro nº 15 regresa al buzón a través de las válvulas de mariposa nº 17 y nº 15, y la cámara superior del cilindro se llena de aceite.

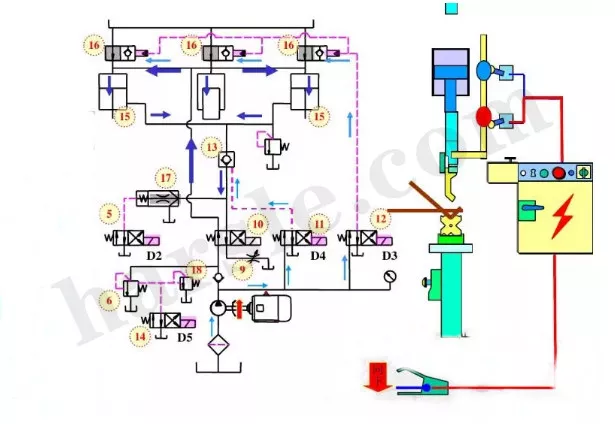

Cuando el control deslizante alcanza el interruptor de límite, las válvulas solenoides No. 5 D2 y No. 12 D3, No. 14 D5 funcionan.

La válvula de descarga n.° 16 y la válvula cónica n.° 17 están cerradas, y la salida de aceite de la bomba de aceite ingresa al cilindro y el control deslizante ingresa a la velocidad de trabajo.

La válvula de alivio de alta presión n.° 6 sirve para garantizar la presión nominal de la máquina, y la válvula reguladora de presión remota n.° 18 se ajusta para obtener la presión permitida.

El tiempo de trabajo de los electroimanes n.° 5 D2, n.° 11 D3 y n.° 14 D5 se controla con el interruptor de pie, y se realiza la distancia de avance cuando se baja el control deslizante y la velocidad a la que se baja la velocidad del control deslizante se ajusta con la válvula de mariposa n.° 9.

Después de detener la acción de bajar el control deslizante, mueva el pie para presionar el interruptor de pedal.

En el momento del viaje de regreso, el electroimán N° 14 D5 primero se reinició durante 2 segundos y luego se alivió.

Luego, el electroimán D1, n.° 5 D2/14 D5 se activa en el décimo, y el deslizador regresa. La velocidad de retorno es constante.

La presión de trabajo de la carrera de retorno es de 120 kg/cm2, que se ajusta mediante la válvula de alivio nº 10.

⒈– Cada válvula funciona normalmente, el cable de alimentación está conectado de forma fiable, la unión de la tubería está bien conectada y no hay fugas de aceite.

⒉– La tubería está bien conectada y la junta de la tubería antivibración no tiene fugas de aceite.

⒋– La conexión de la manguera está libre de daños y fugas de aceite.

⒌– El cilindro está bien sellado y no hay fugas de aceite.

⒍– El manómetro está en buen estado y tiene una etiqueta de inspección.

⒎– El motor está limpio y ventilado.

⒏– El filtro de aceite está limpio.

⒐– El aceite del tanque de aceite está limpio, la marca de aceite es clara, el nivel de aceite es normal y la temperatura del aceite es de 15 a 60 °C.
