Cómo calcular el tonelaje de una prensa hidráulica
En mi experiencia trabajando con prensas hidráulicas, calcular el tonelaje necesario para aplicaciones específicas es esencial para garantizar un funcionamiento correcto y lograr los resultados deseados. Comprender cómo calcular prensa hidráulica El tonelaje ayuda a los operadores a seleccionar la máquina adecuada para sus necesidades y a evitar posibles fallos en el equipo. A lo largo de los años, he desarrollado un método claro para este cálculo, que considera factores como las propiedades del material, la longitud de carrera y el tipo de operación. En este artículo, le guiaré en el proceso de cálculo del tonelaje de una prensa hidráulica, ofreciéndole consejos prácticos y fórmulas para optimizar sus operaciones de prensado y su eficiencia.
Introducción
Comprender la capacidad de tonelaje de una prensa hidráulica es crucial para garantizar un rendimiento y una seguridad óptimos. Prensas hidráulicas Son herramientas esenciales en diversas industrias, desde la fabricación hasta la automoción, y se utilizan para tareas que van desde el moldeo hasta el conformado de metales.
En el ámbito de la fabricación y las operaciones industriales, la prensa hidráulica es un pilar fundamental de la eficiencia y la potencia. Gracias a su capacidad para ejercer una fuerza inmensa mediante la aplicación de presión hidráulica, esta máquina desempeña un papel crucial en diversos procesos, desde el conformado de metales hasta el moldeo de plásticos, entre otros. El cálculo del tonelaje es fundamental para comprender y maximizar las capacidades de una prensa hidráulica.
En esta guía completa, profundizamos en las complejidades del cálculo del tonelaje en prensas hidráulicas, explorando los principios fundamentales, las fórmulas matemáticas y las consideraciones prácticas que sustentan este aspecto esencial del funcionamiento de la prensa.
Comprensión Tonelaje de la prensa hidráulica
Definición
El tonelaje, en el contexto de las prensas hidráulicas, se refiere a la fuerza que ejerce el pistón de la prensa sobre la pieza. Determina la capacidad de la prensa para deformar o moldear el material procesado. El tonelaje es un parámetro crítico que influye directamente en el éxito y la eficiencia de las operaciones de fabricación.
En prensas hidráulicasEl tonelaje se mide típicamente en toneladas (de ahí el término "tonelaje"), donde una tonelada equivale a 2000 libras de fuerza. Sin embargo, es importante tener en cuenta que el tonelaje no equivale necesariamente al peso del material prensado, sino a la fuerza necesaria para lograr la deformación o compresión deseada.
El cálculo del tonelaje implica considerar varios factores clave
1. Tipo de material y grosor
El tipo y el grosor del material que se trabaja influyen significativamente en el tonelaje requerido. Los materiales más gruesos o duros requieren un mayor tonelaje para lograr la deformación o el conformado deseados.
Los diferentes materiales presentan distintos grados de resistencia a la deformación. Los metales, por ejemplo, suelen requerir un mayor tonelaje que los plásticos o el caucho. Además, el espesor del material influye directamente en la fuerza necesaria para el conformado.
2. Diseño y geometría de la matriz
El diseño y la geometría de la matriz o herramental utilizado en la prensa hidráulica también son cruciales. Las formas complejas o los patrones intrincados pueden requerir un mayor tonelaje para un conformado preciso.
3. Fuerzas de fricción
La fricción entre el material y las superficies de la matriz introduce resistencia adicional, aumentando así el tonelaje requerido. Una mayor fricción requiere un mayor tonelaje para superar la resistencia y lograr una deformación adecuada. Una lubricación y un mantenimiento adecuados de la matriz pueden ayudar a mitigar las pérdidas por fricción.
4. Resultado deseado
La naturaleza del proceso de fabricación que se realiza en la prensa hidráulica afecta los requisitos de tonelaje. Por ejemplo, las operaciones de embutición profunda suelen requerir un mayor tonelaje que las operaciones simples de plegado o punzonado.
5. Pulse Configuración

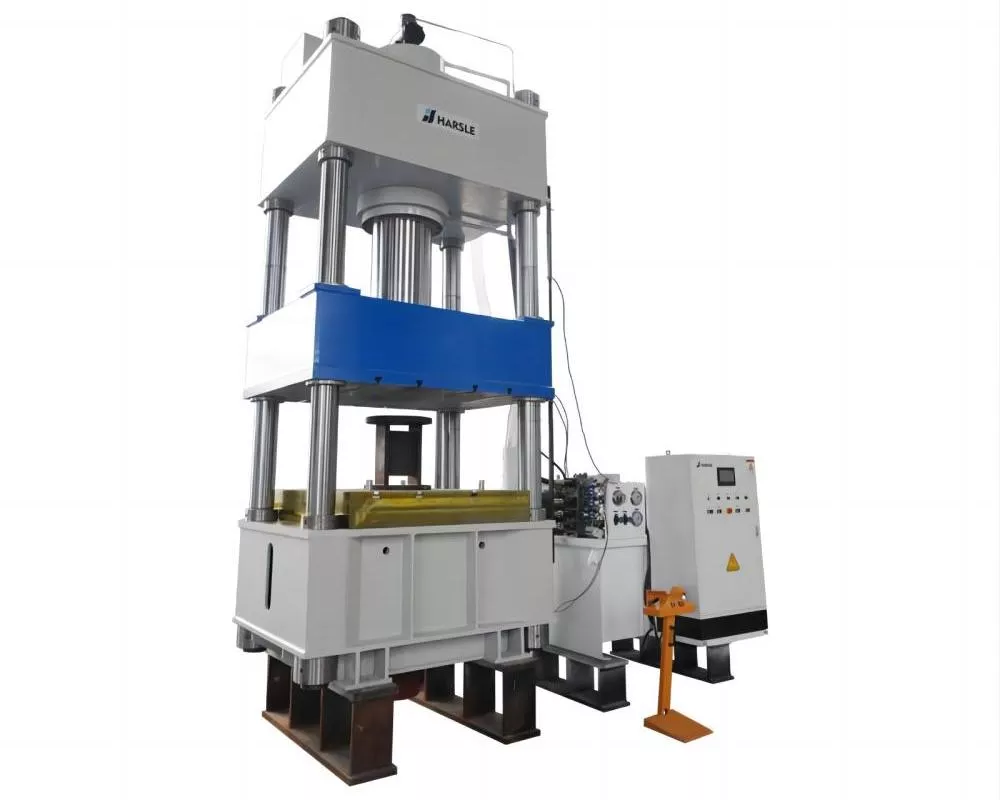

Los diferentes tipos de prensas hidráulicas (p. ej., de bastidor en C, de bastidor en H y de cuatro postes) tienen distintas capacidades de tonelaje y limitaciones estructurales. La configuración de la prensa debe adaptarse a los requisitos de tonelaje de la aplicación.
6. Condiciones de funcionamiento
Factores como la temperatura, la velocidad de operación y las condiciones ambientales pueden influir en los requisitos de tonelaje. Estos factores deben considerarse para garantizar cálculos precisos.
7. Soporte de la pieza de trabajo
Un soporte adecuado para la pieza de trabajo durante el prensado ayuda a distribuir la fuerza uniformemente y previene problemas de deformación. Un soporte inadecuado puede provocar errores de cálculo de tonelaje y riesgos de seguridad.
Cálculo del tonelaje de una prensa hidráulica
La fórmula para calcular el tonelaje en una prensa hidráulica es relativamente sencilla e involucra el área de la pieza de trabajo y la presión deseada.
Dónde:
●El tonelaje es la fuerza ejercida por la prensa hidráulica en toneladas.
●La presión es la presión deseada aplicada al material en libras por pulgada cuadrada (psi).
●El área es el área de contacto total entre el material y la superficie de la matriz en pulgadas cuadradas.
Estudio de caso: Proceso de embutición profunda
Ilustremos el proceso de cálculo de tonelaje con un ejemplo de una operación de embutición profunda, donde se forma una copa cilíndrica a partir de una pieza bruta de chapa metálica.
Parámetros dados:
Material: acero
Espesor del material: 3 mm
Diámetro del espacio en blanco: 150 mm
Resistencia del material (acero): 400 MPa
Factor de seguridad: 1,5
Paso 1: Determinar la resistencia del material
La resistencia máxima a la tracción del acero es de 400 MPa.
Paso 2: Medir el espesor del material
El espesor de la chapa de acero es de 3 mm.
Paso 3: Calcular el área en blanco
Paso 4: Seleccionar el factor de seguridad
Para esta operación se elige un factor de seguridad de 1,5.
Paso 5: Aplicar la fórmula de tonelaje
En este ejemplo, el tonelaje calculado necesario para la operación de embutición profunda es de aproximadamente 14.136 toneladas.
Analicemos el proceso paso a paso.
1. Determinar la presión:
La presión requerida depende de factores como las propiedades del material, la deformación deseada y el diseño de la matriz. Generalmente, los ingenieros la especifican según los requisitos del proyecto.
2. Calcula el área:
El área de contacto entre el material y la superficie de la matriz es crucial para un cálculo preciso del tonelaje. Para formas simples, como rectángulos o círculos, el área puede calcularse mediante fórmulas geométricas básicas. Para formas complejas, pueden ser necesarias técnicas avanzadas como el análisis de elementos finitos (FEA) para determinar el área de contacto con precisión.
3. Aplicar la fórmula:
Una vez que se determinan la presión y el área, introduzca los valores en la fórmula de tonelaje para calcular la fuerza requerida ejercida por la prensa hidráulica.
4. Considere el margen de seguridad:
Es fundamental incluir un margen de seguridad al calcular el tonelaje para tener en cuenta las variaciones en las propiedades del material, la fricción y otros factores. Se recomienda generalmente un margen de seguridad de 20-30% para garantizar un rendimiento fiable y evitar la sobrecarga de la prensa.
Cómo elegir el tonelaje adecuado para la prensa hidráulica
Es fundamental seleccionar el tonelaje apropiado para su aplicación para evitar dañar la prensa o la pieza de trabajo. Elegir un tonelaje demasiado bajo puede resultar en una deformación incompleta o desigual. Seleccionar un tonelaje demasiado alto puede provocar un desgaste excesivo de la prensa y un mayor consumo de energía.
Conclusión
Calcular el tonelaje en una prensa hidráulica es esencial para determinar la fuerza necesaria para deformar o moldear materiales eficazmente. Al comprender los factores que influyen en el tonelaje y seguir el proceso de cálculo adecuado, los fabricantes pueden garantizar un rendimiento óptimo y la seguridad de la prensa en diversas aplicaciones industriales.
Dominar el arte del cálculo de tonelaje en prensas hidráulicas es esencial para optimizar los procesos de fabricación, garantizar la calidad del producto y maximizar la eficiencia operativa. Al comprender los principios, factores y fórmulas fundamentales involucrados, los fabricantes pueden determinar con precisión los requisitos de tonelaje para diversas operaciones de prensado, logrando así los resultados deseados con precisión y fiabilidad. Ya sea para el conformado de metales, el moldeo de plástico o cualquier otra aplicación, la capacidad de calcular el tonelaje permite a los profesionales de la industria aprovechar al máximo el potencial de la tecnología de prensas hidráulicas.
