¿Tiene problemas con curvas inconsistentes o ineficiencias debido al uso de herramientas inadecuadas? Estos desafíos a menudo se deben a una comprensión insuficiente herramientas de prensa plegadoraSimplifiquemos el proceso para usted.

Una guía completa sobre herramientas para prensas plegadoras explica los tipos de herramientas, los criterios de selección, consejos de mantenimiento y soluciones a problemas comunes. Al dominar estos aspectos, podrá lograr plegados precisos, mejorar la productividad y prolongar la vida útil de las herramientas.

Profundicemos en los conceptos básicos de las herramientas de prensa plegadora y cómo maximizar su potencial.

Categorías de herramientas para prensas plegadoras

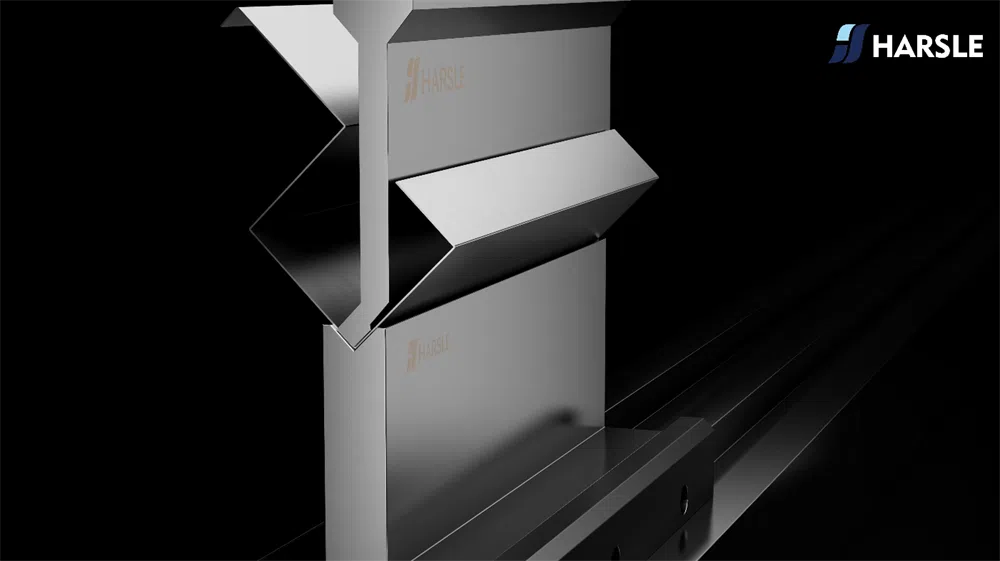

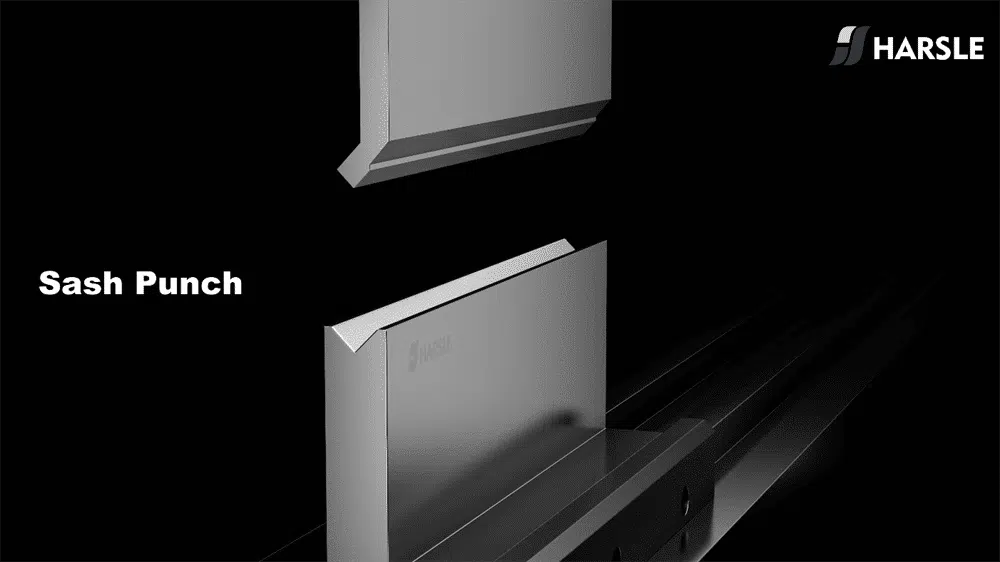

Perforadora de faja

El punzón de hoja está diseñado con un perfil distintivo, diseñado para crear dobleces precisos en secciones metálicas estrechas o complejas, comunes en marcos de puertas y ventanas. Su diseño es especialmente eficaz para lograr dobleces limpios y en ángulo recto, lo que lo convierte en un elemento básico para formar cantos estándar en marcos de puertas.

Más allá del doblado estándar, el punzón de hojas es invaluable para producir paneles o marcos de puertas con bordes curvos, ofreciendo una apariencia más estética y personalizada. Su precisión garantiza una alta exactitud en flexión operaciones, especialmente cuando se trata de formas intrincadas o tolerancias estrictas, lo cual es esencial para lograr el acabado deseado.

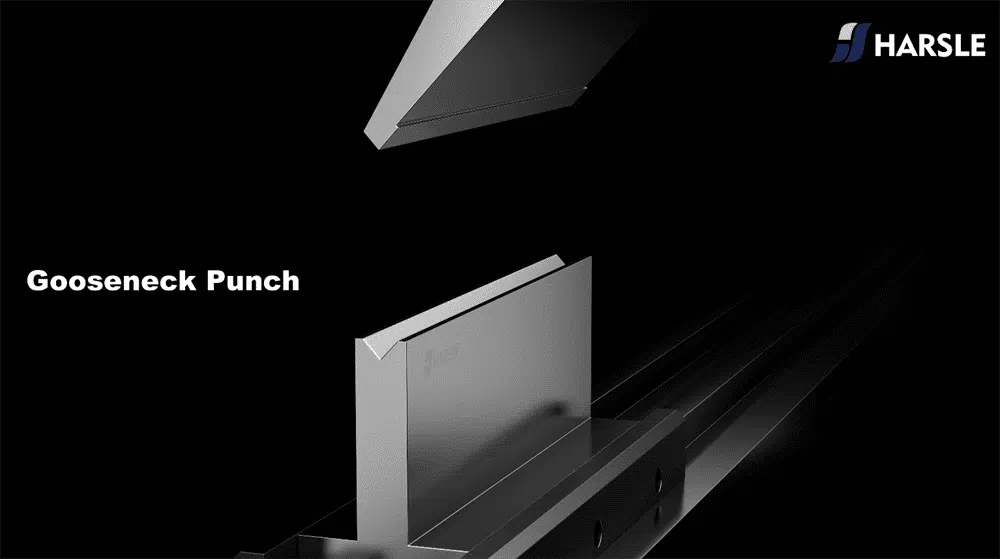

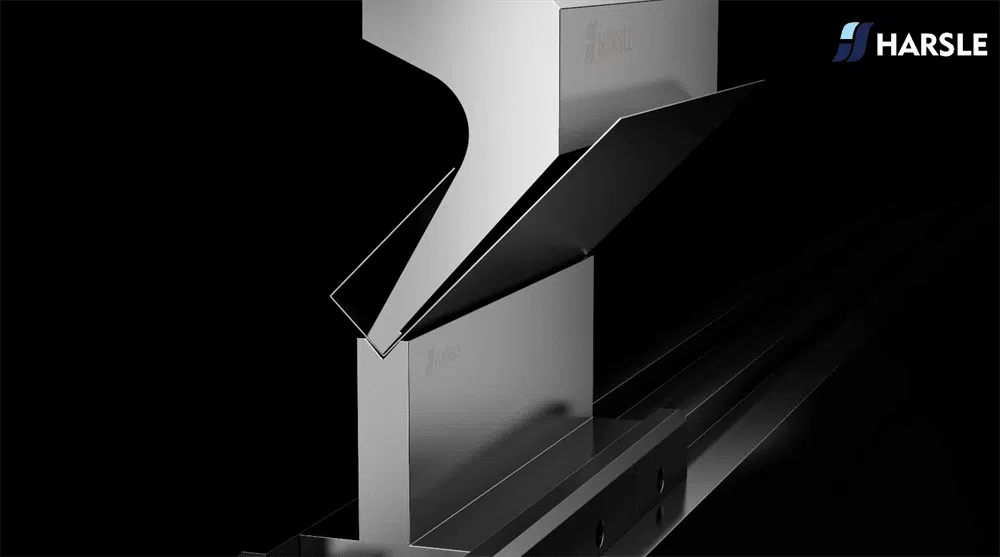

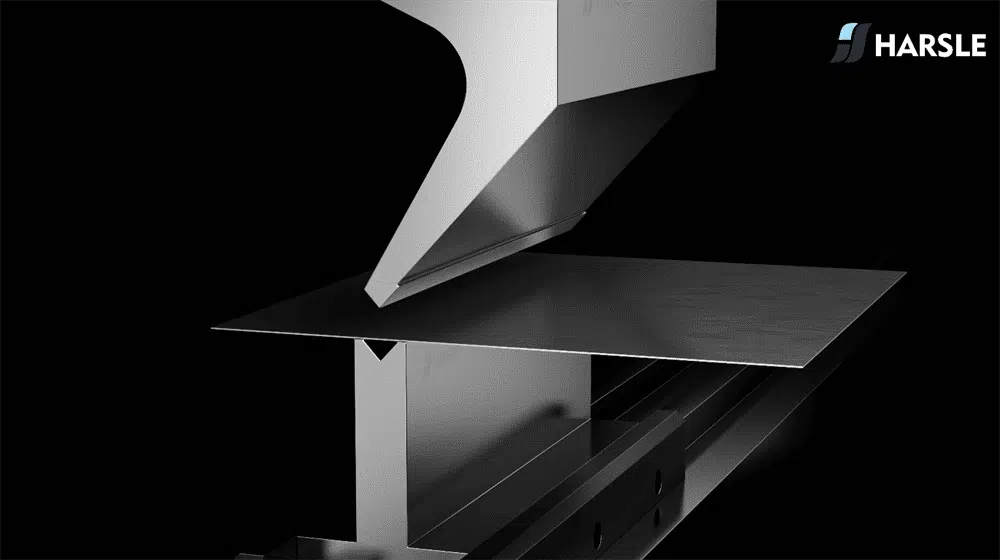

Gooseneck Punch

El punzón de cuello de cisne está diseñado para evitar interferencias durante las operaciones de plegado, lo que lo hace ideal para trabajar con piezas de trabajo profundas en forma de caja o marcos de puertas con bridas. Su forma única permite mayor flexibilidad y eficiencia, especialmente en diseños de marcos de puertas más complejos donde los punzones estándar podrían resultar insuficientes.

Esta herramienta es especialmente útil en industrias donde la precisión y la complejidad son primordiales, como la fabricación automotriz o aeroespacial. Su capacidad para manipular formas complejas, como perfiles en U y cajas profundas, convierte al punzón de cuello de cisne en un componente esencial en cualquier configuración avanzada de metalistería.

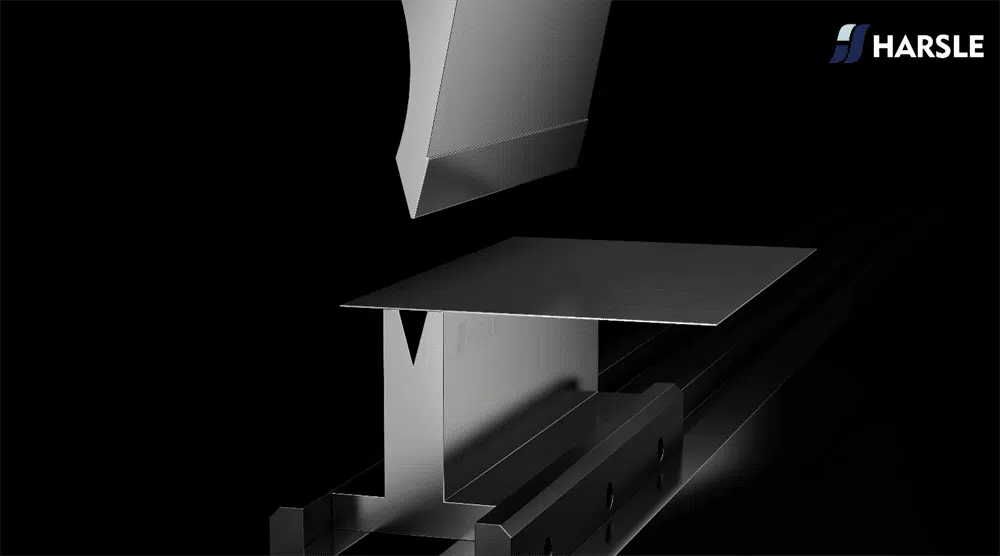

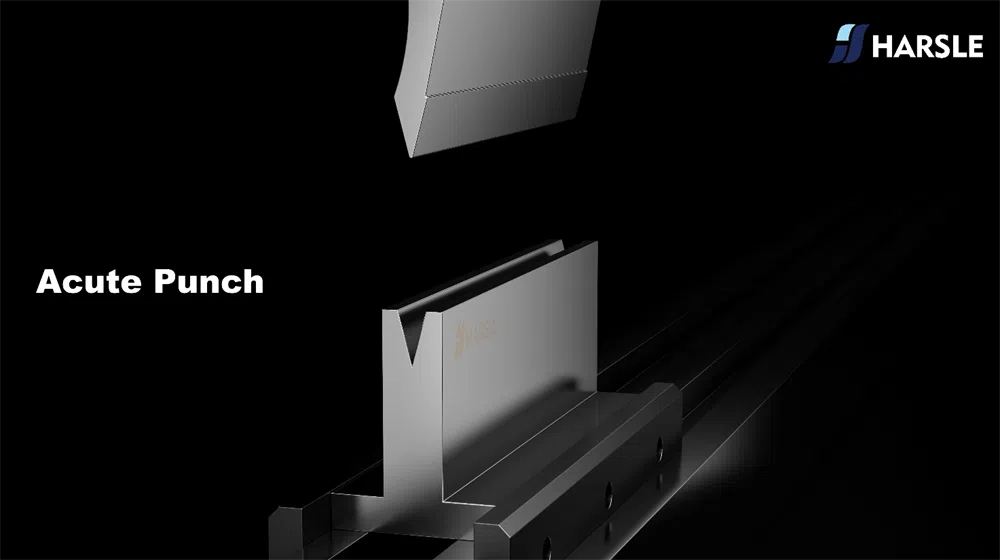

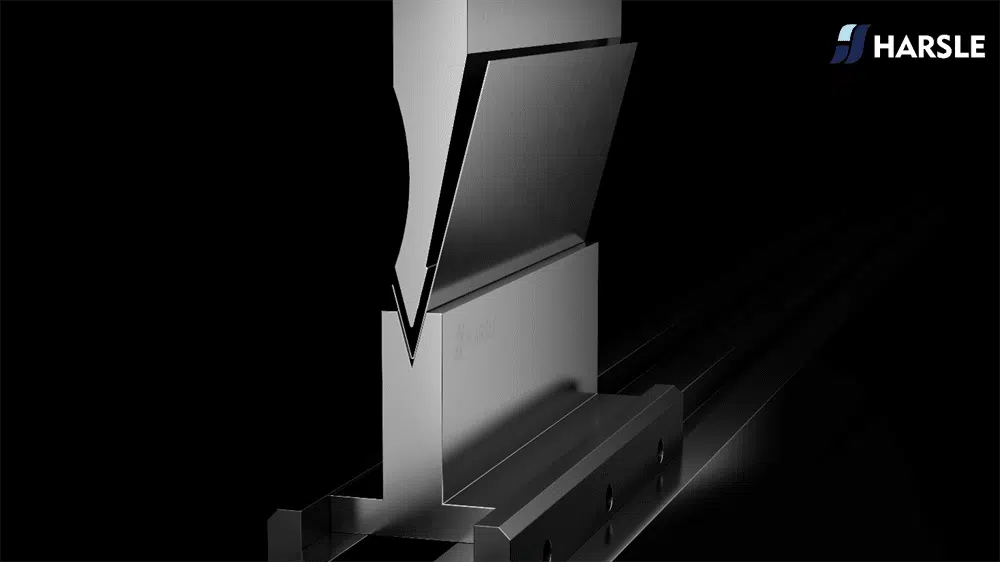

Golpe agudo

El punzón agudo está diseñado con una punta estrecha y puntiaguda que permite crear ángulos precisos y definidos, generalmente de 30 a 60 grados. Esta herramienta es esencial para aplicaciones que requieren ángulos exactos, como componentes metálicos complejos o bordes finos.

Fabricado con acero para herramientas de alta resistencia, el punzón agudo mantiene su filo e integridad estructural incluso bajo la presión del uso repetido. Su diseño garantiza una alta precisión en las operaciones de doblado, lo que lo convierte en una herramienta esencial para lograr doblados detallados y precisos en proyectos de metalistería.

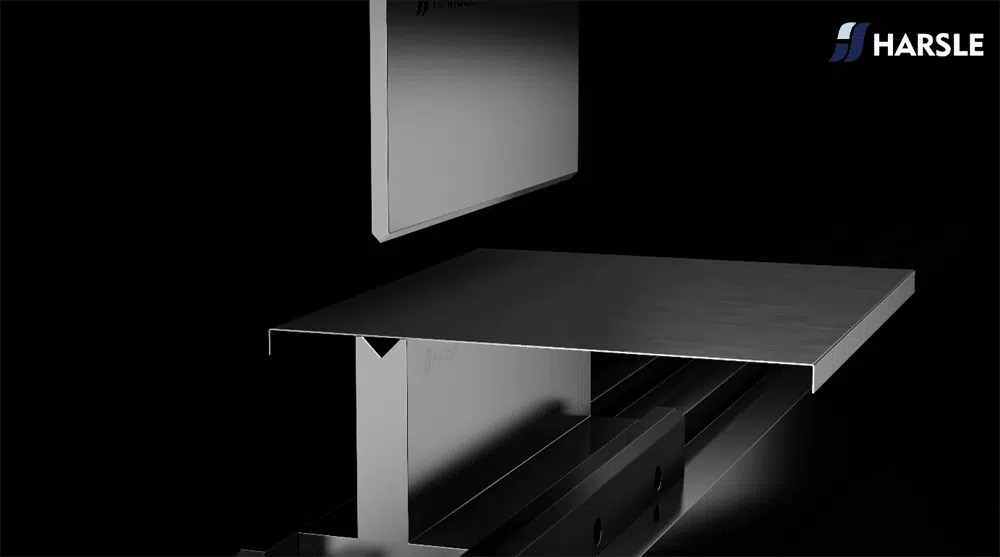

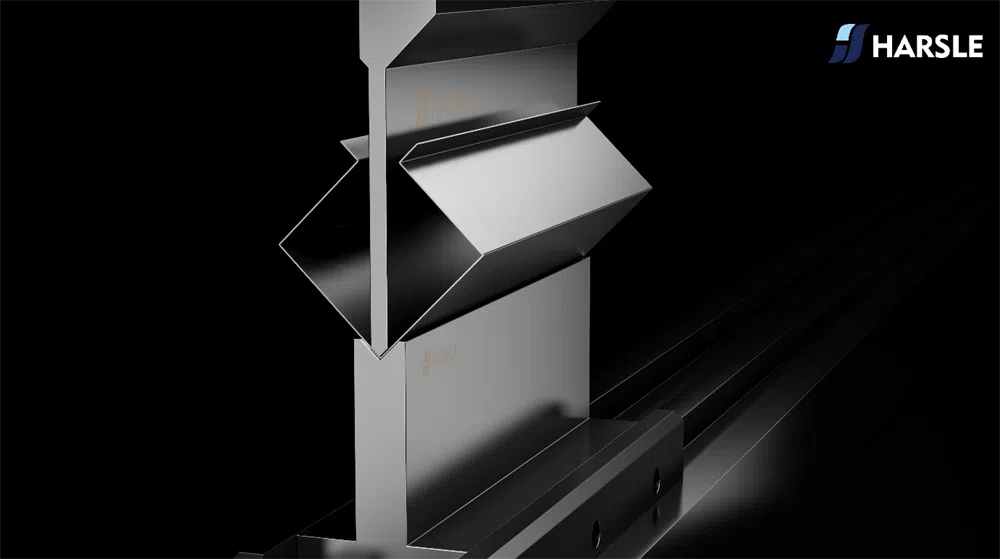

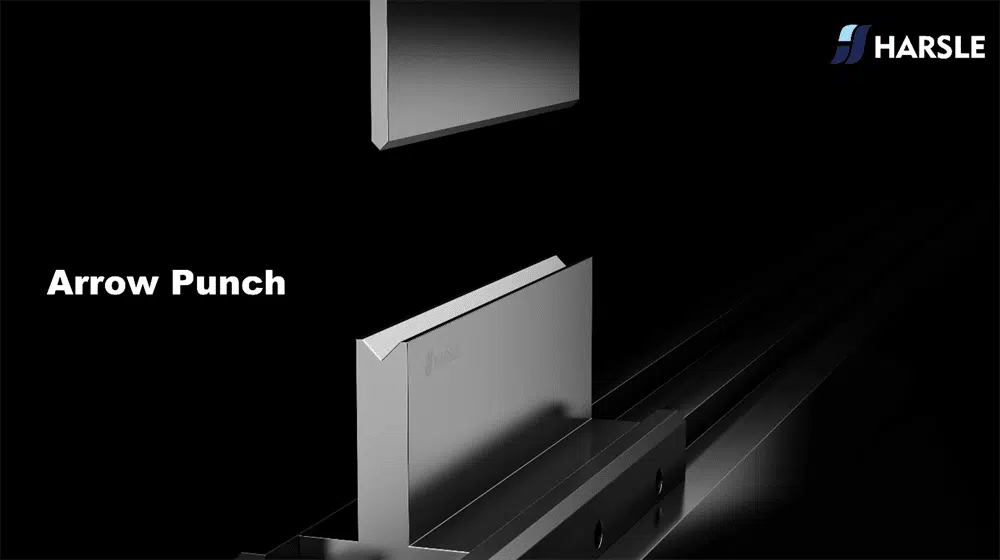

Golpe de flecha

El punzón de flecha destaca por producir dobleces nítidos y precisos, lo que lo hace ideal para piezas que requieren ángulos exactos o detalles. Su diseño estrecho y puntiagudo permite la formación de formas y dobleces intrincados que podrían resultar difíciles o imposibles con punzones más anchos.

Esta herramienta es especialmente valiosa en industrias como la electrónica, la aeroespacial y la metalurgia fina, donde la precisión es primordial. La capacidad del punzón de flecha para crear componentes complejos y detallados lo convierte en una herramienta versátil y esencial en la fabricación avanzada de metales.

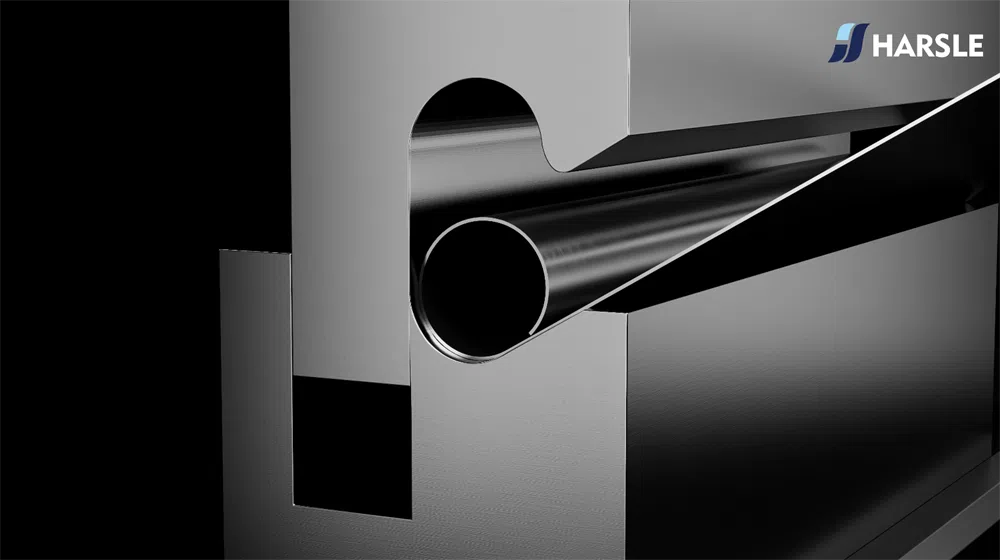

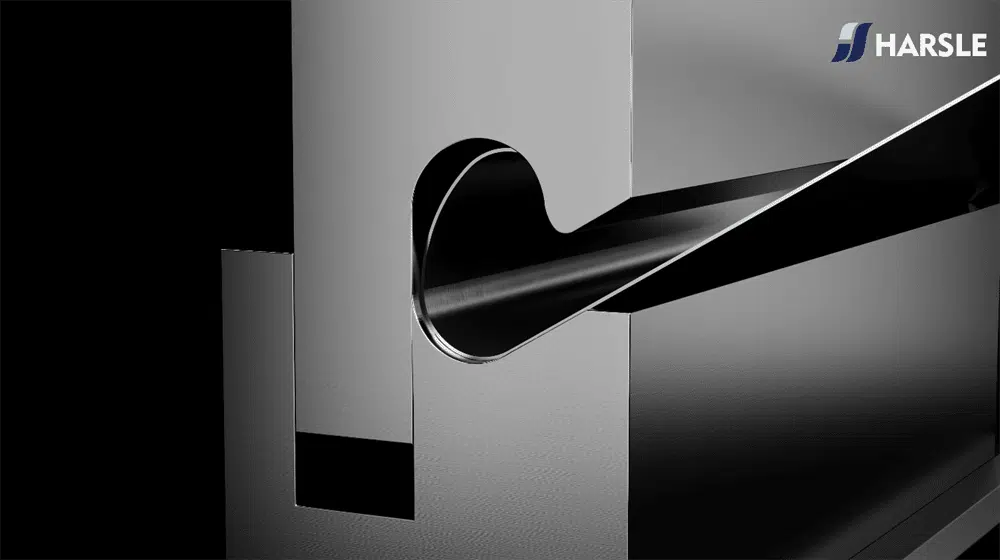

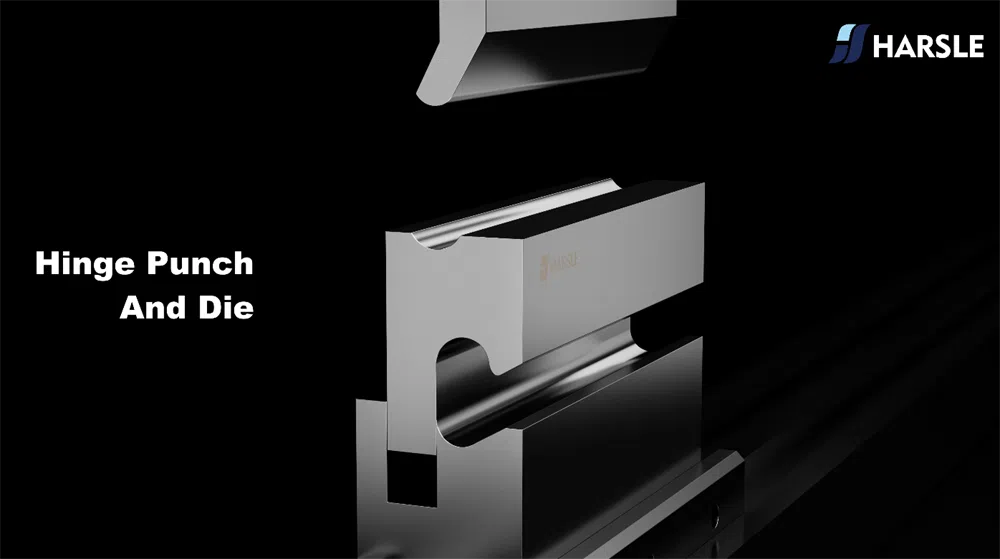

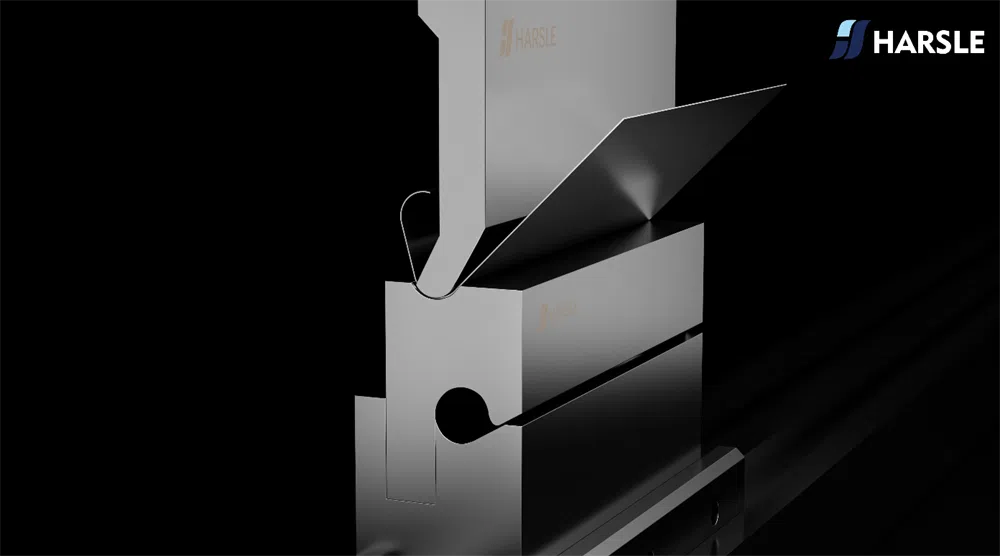

Punzón y matriz para bisagras

El juego de punzones y matrices para bisagras está diseñado para crear bisagras directamente a partir del material base, optimizando el proceso de producción al eliminar la necesidad de componentes de bisagra separados. Estas herramientas permiten diseños de productos más limpios y eficientes, reduciendo el tiempo y los costos de ensamblaje.

La precisión de estas herramientas garantiza que cada muñón de bisagra se forme de forma uniforme, lo que resulta en bisagras fiables y de alta calidad. Adaptable a diversos tipos de bisagras, como bisagras de tope, bisagras de piano y diseños personalizados, el juego de punzones y matrices para bisagras se adapta a una amplia gama de aplicaciones en diversas industrias.

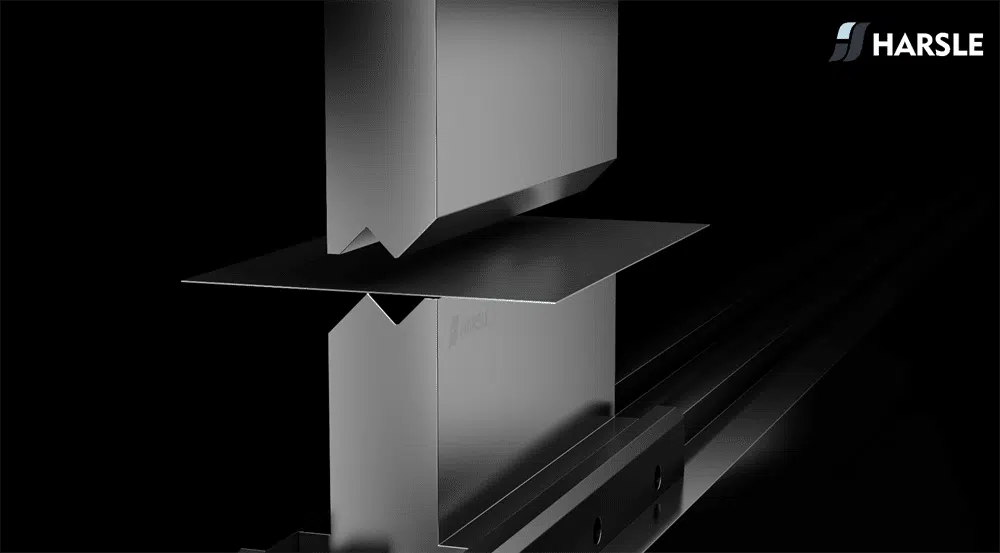

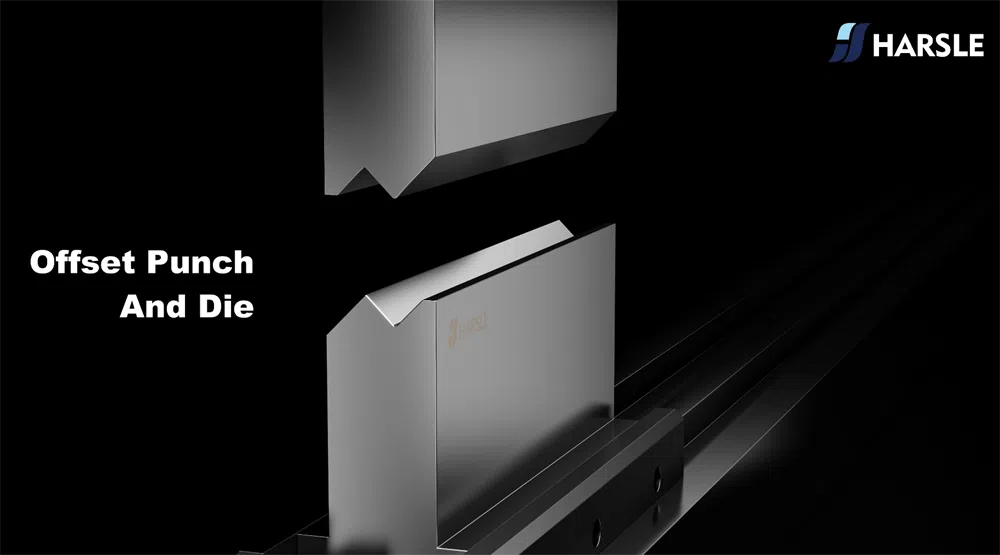

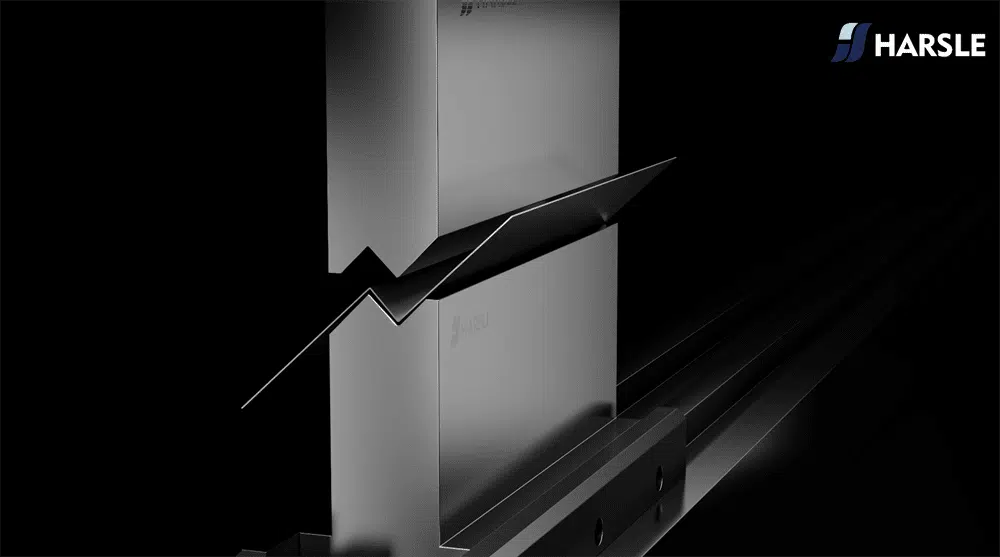

Punzón y matriz offset

El punzón descentrado presenta un perfil único que permite crear pliegues con un descentrado en el material. Con dos superficies de plegado a diferentes alturas, permite la formación precisa de descentrados, esenciales en ciertos procesos de fabricación.

En combinación con una matriz descentrada, con sus correspondientes escalones o ranuras, esta herramienta garantiza un doblado uniforme y preciso. La matriz sujeta el material durante el proceso, lo que ayuda a lograr los ángulos y descentramientos deseados, lo que la convierte en una herramienta indispensable en aplicaciones que requieren precisión y uniformidad.

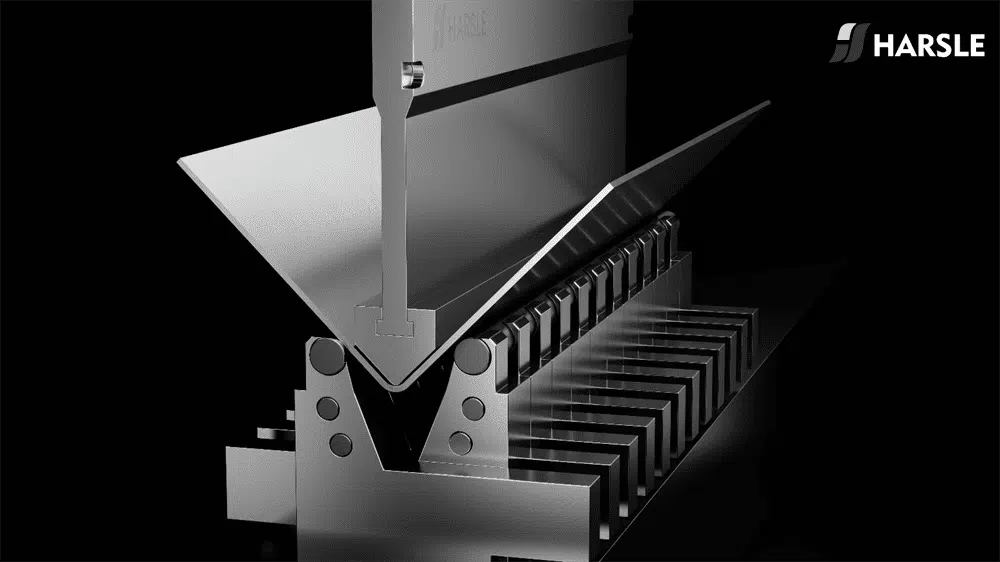

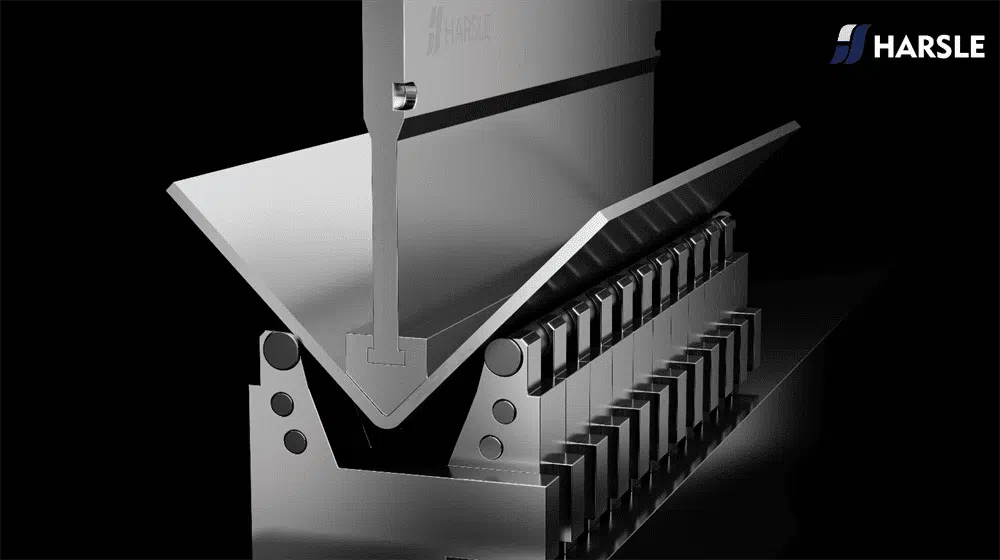

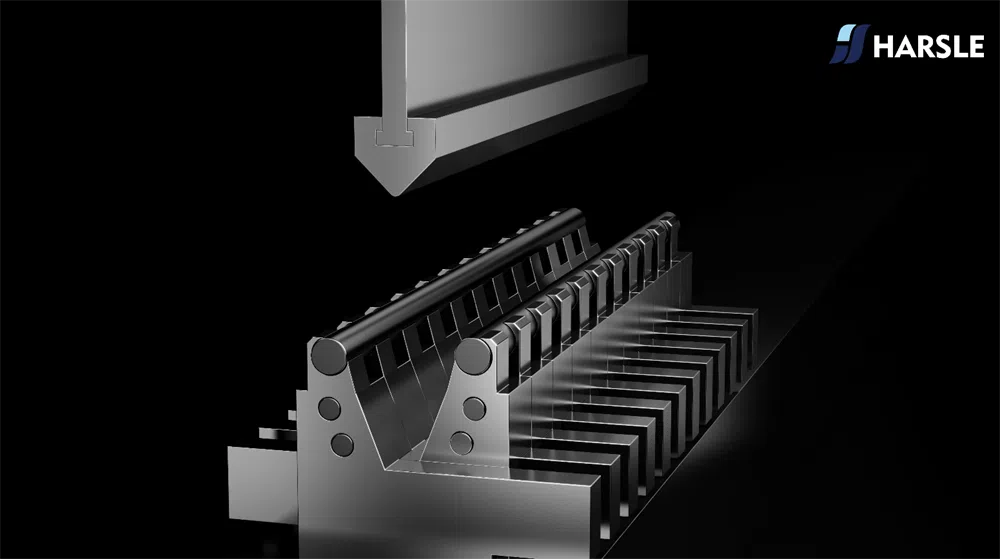

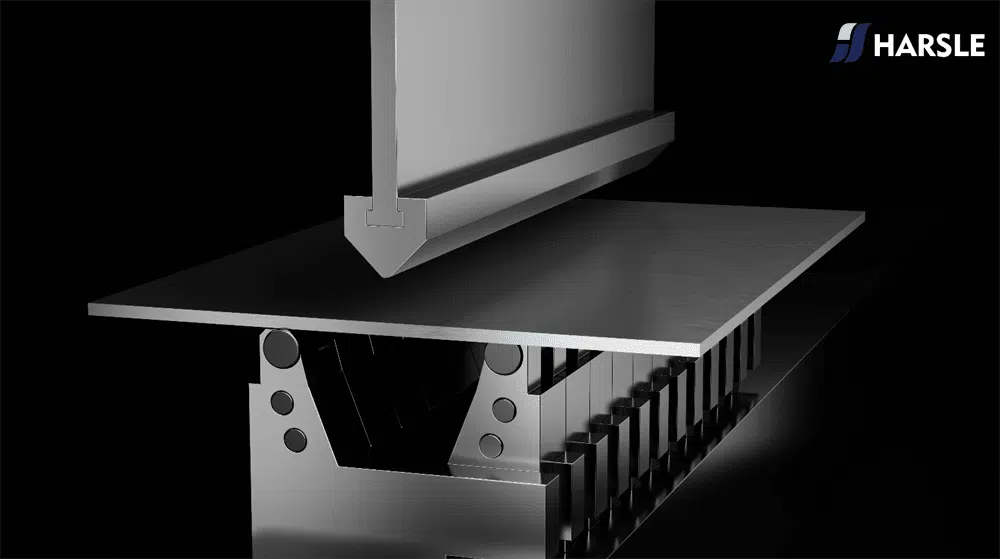

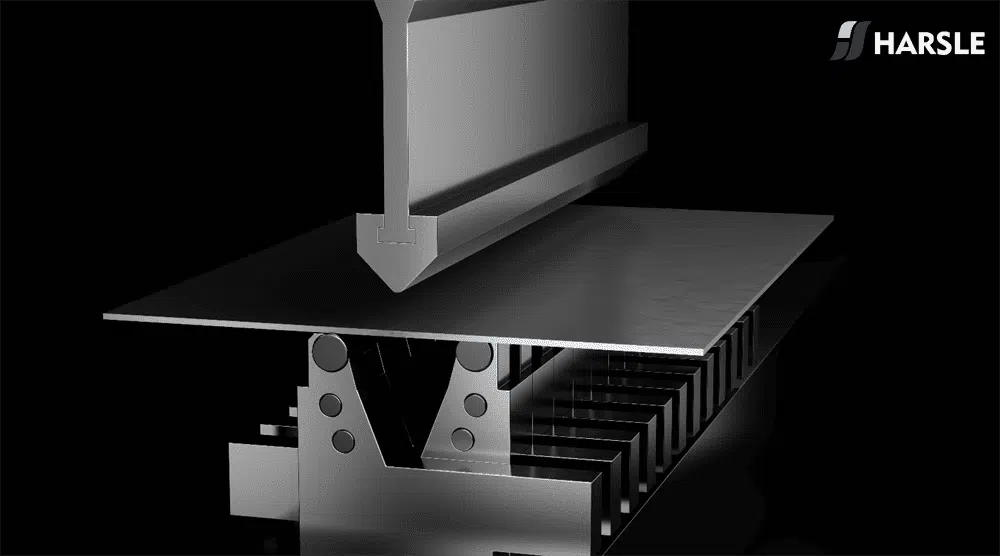

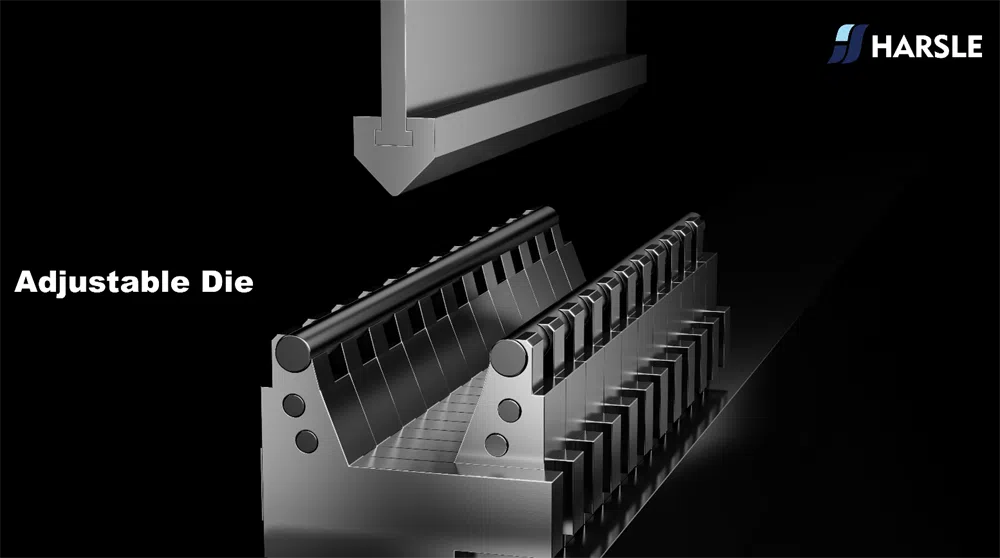

Matriz de doblado ajustable

La matriz de plegado ajustable destaca por su capacidad para modificar el ancho de la abertura en V, lo que le permite adaptarse a diversos espesores de material. Esta flexibilidad la hace adecuada para diversas tareas de plegado, desde láminas delgadas hasta placas más gruesas, lo que aumenta su versatilidad en entornos de producción.

Algunos diseños también permiten ajustar con precisión el ángulo de plegado, lo que proporciona un control preciso del plegado sin necesidad de cambiar la matriz. Esta capacidad es especialmente beneficiosa en situaciones que requieren múltiples plegados con diferentes ángulos, lo que convierte a la matriz de plegado ajustable en una herramienta esencial para la eficiencia y la precisión en el trabajo de metales.

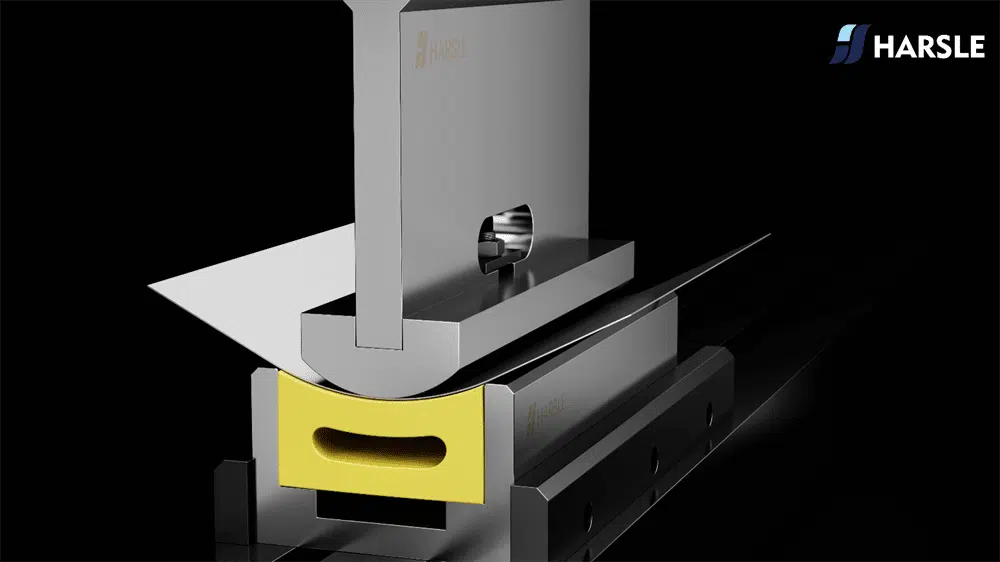

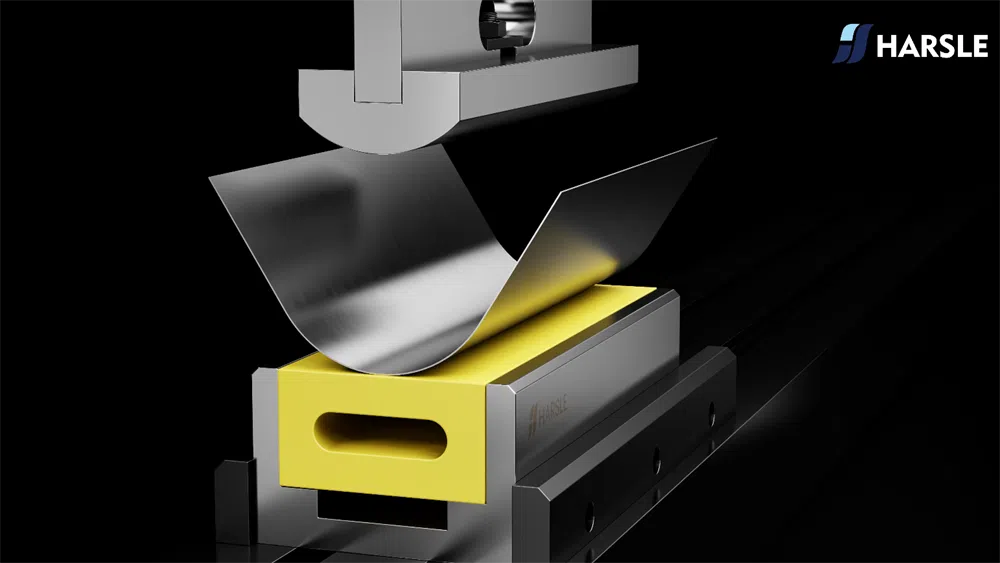

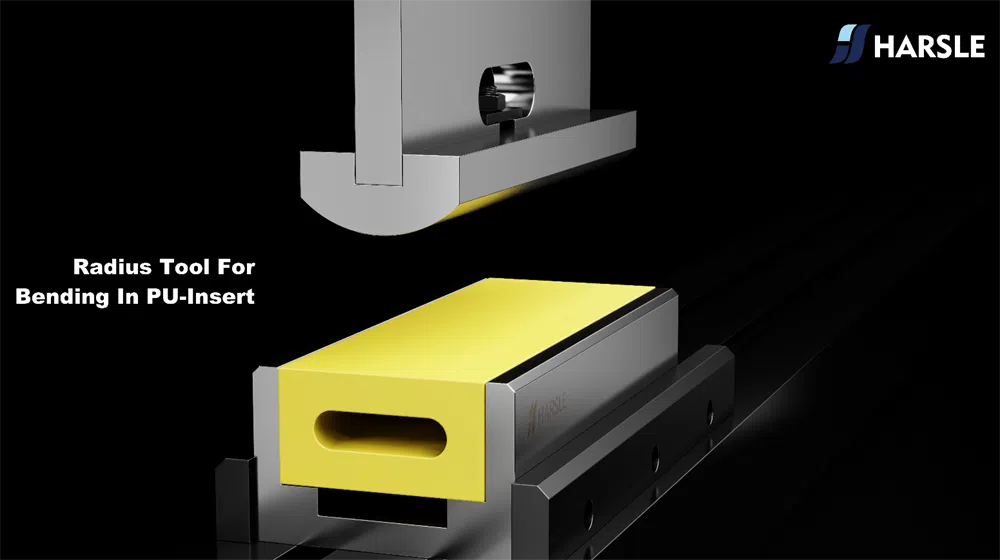

Herramienta de radio para doblar en inserto de PU

La herramienta de radio para doblado con inserto de PU está diseñada para minimizar el daño del material durante las operaciones de doblado. El inserto de poliuretano proporciona una superficie de contacto más suave, lo cual es especialmente importante al trabajar con materiales recubiertos, pulidos o delicados, propensos a sufrir daños superficiales.

Esta herramienta es versátil y permite crear curvas con radios uniformes, ajustables según el diseño específico de la herramienta. Adecuada para una amplia gama de materiales, como acero inoxidable y aluminio, la herramienta con inserto de PU es esencial para lograr curvas precisas sin comprometer la integridad del material.

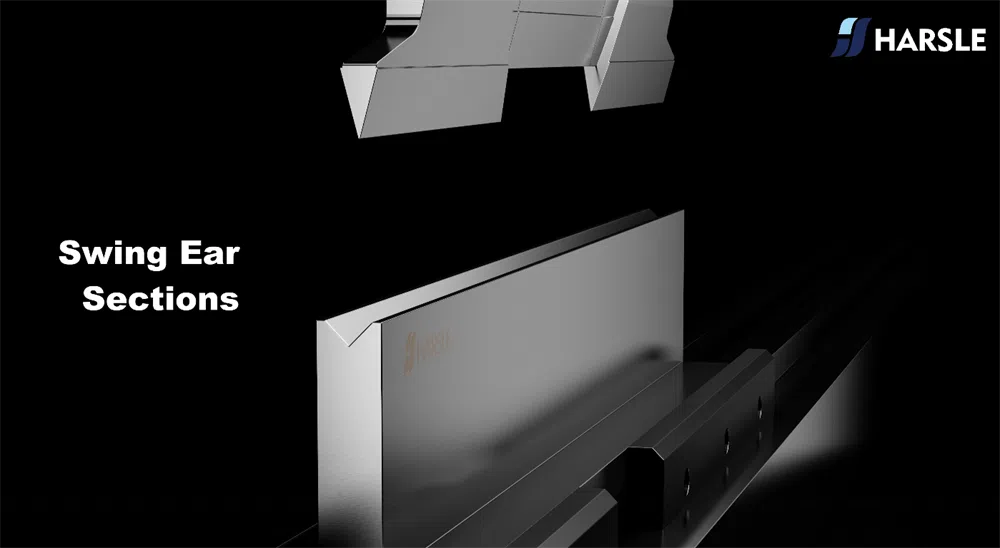

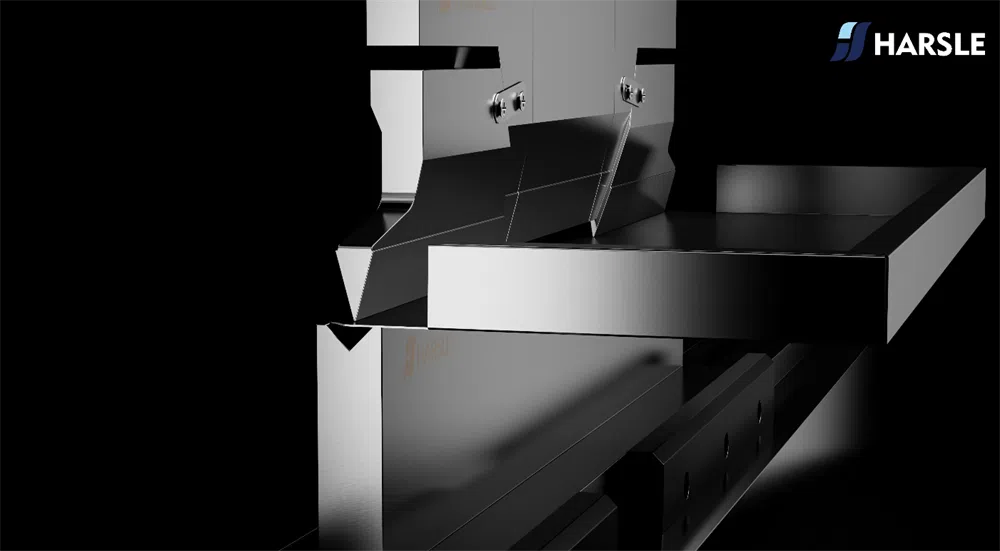

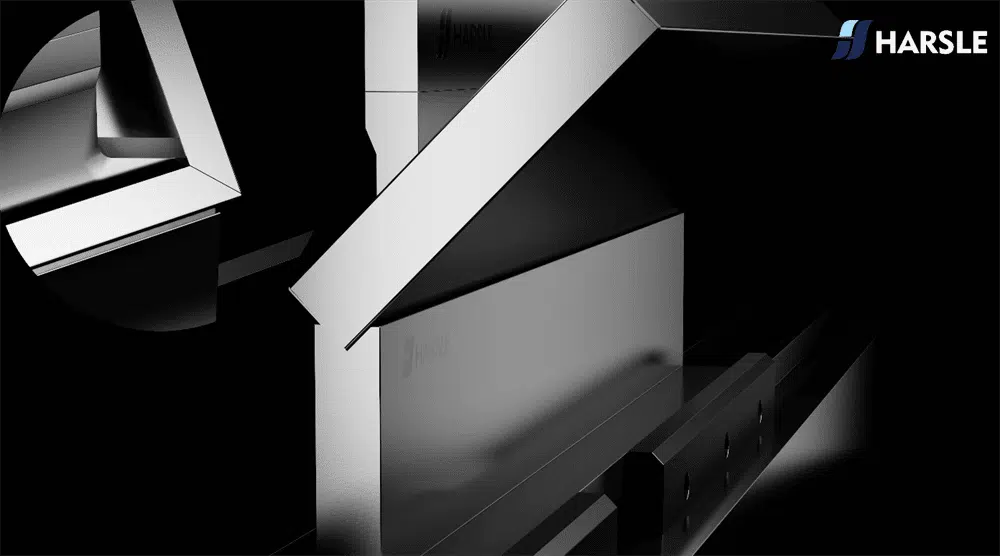

Perforación de secciones de orejas oscilantes

Las secciones de oreja abatible son una valiosa incorporación a las configuraciones de doblado de cajas, ya que simplifican y aceleran el proceso. Estas secciones se abaten una vez finalizado el doblado, lo que facilita la extracción de la pieza terminada y reduce el riesgo de daños durante el proceso.

El diseño de las secciones de oreja oscilante mejora la eficiencia del doblado de cajas, agilizando y haciendo más fiable el proceso. Al facilitar la extracción de la pieza, estas secciones garantizan que el producto final esté libre de defectos causados por la manipulación, lo que las convierte en una herramienta indispensable para operaciones de doblado de cajas de precisión.

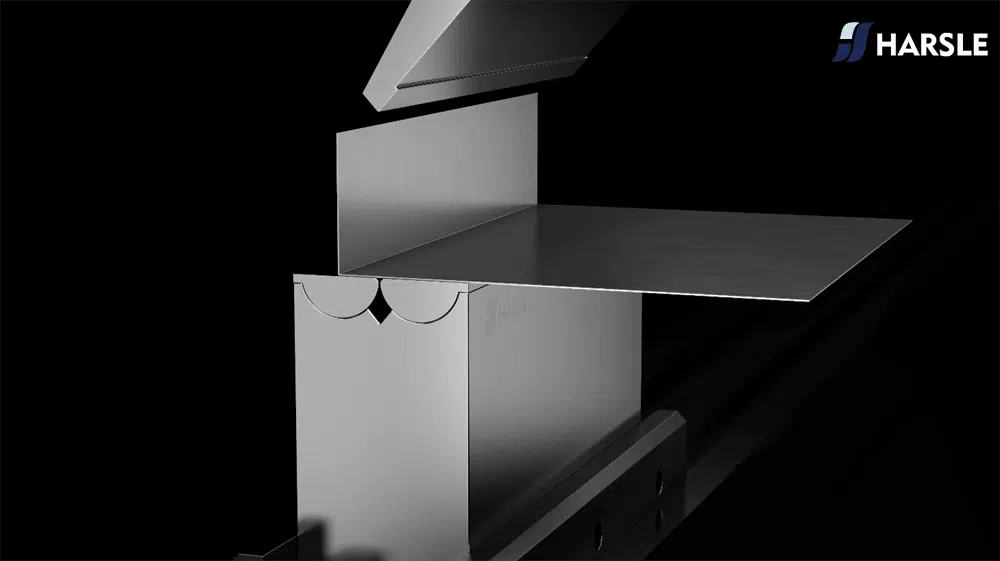

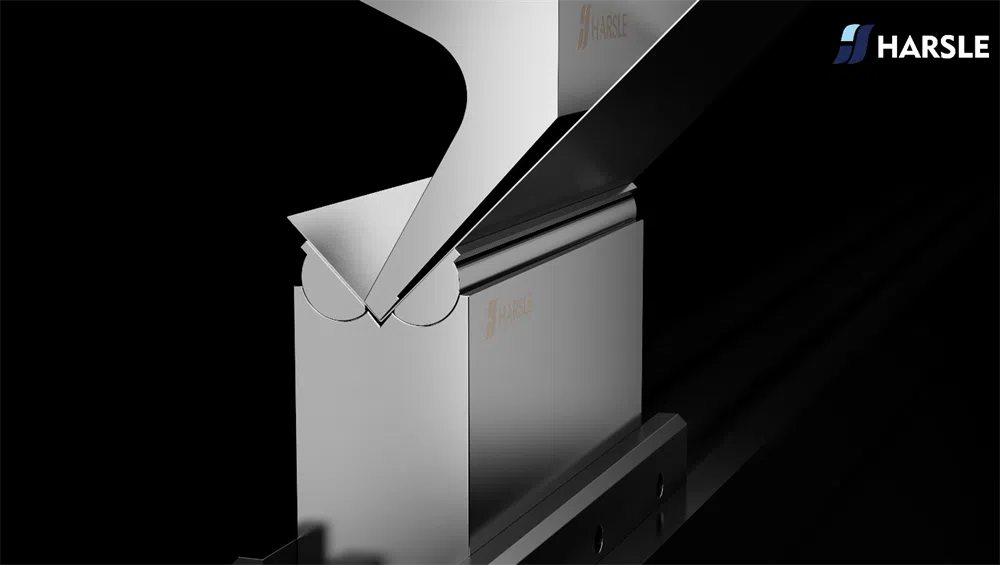

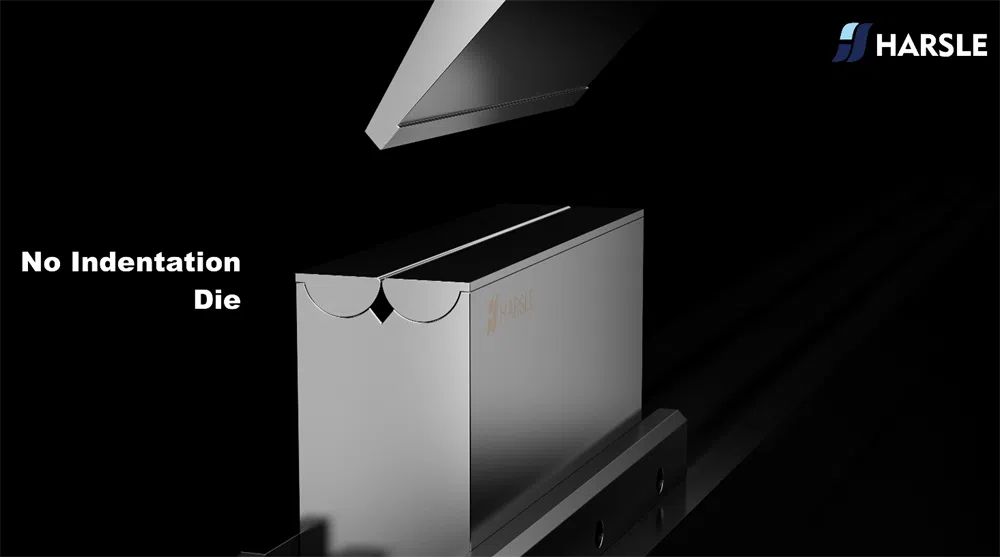

Troquel sin sangría

La matriz sin indentación, también conocida como matriz sin marca, está diseñada para evitar marcas o indentaciones en la pieza de trabajo durante el doblado. Esto es especialmente importante al trabajar con metales blandos o recubiertos, como el aluminio, el cobre o el acero prepintado, donde las matrices tradicionales podrían dañar la superficie.

El uso de una matriz sin indentación reduce la necesidad de procesos de acabado adicionales, como pulido o bruñido, que suelen ser necesarios para eliminar las marcas dejadas por las matrices estándar. Esto no solo mejora la eficiencia de la producción, sino que también reduce los costos asociados con el retrabajo y el desperdicio de material, lo que la convierte en una herramienta valiosa en la metalurgia.

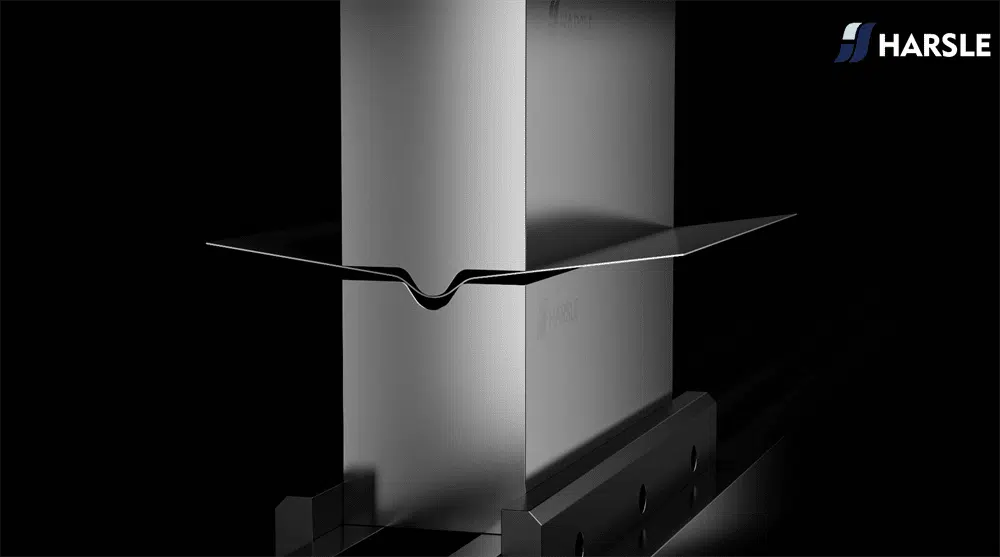

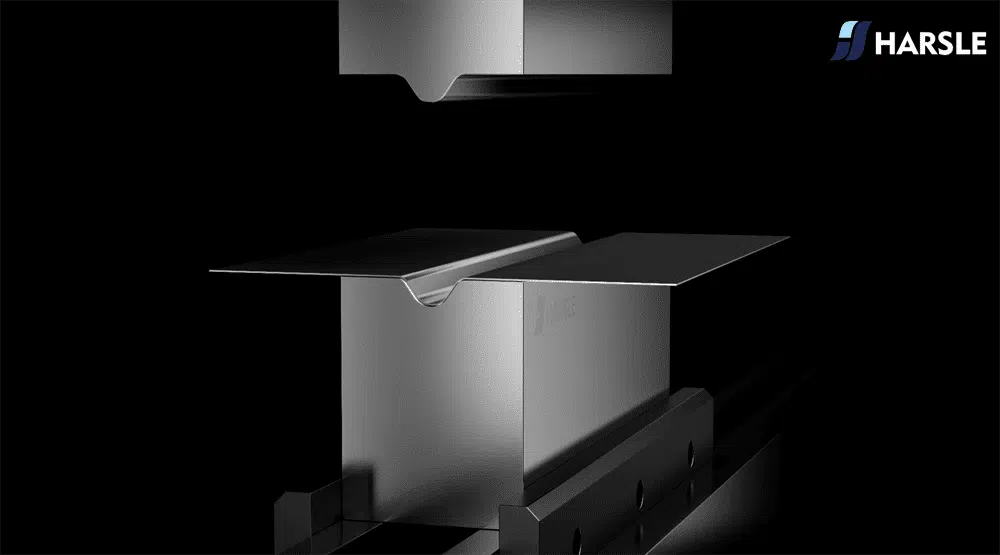

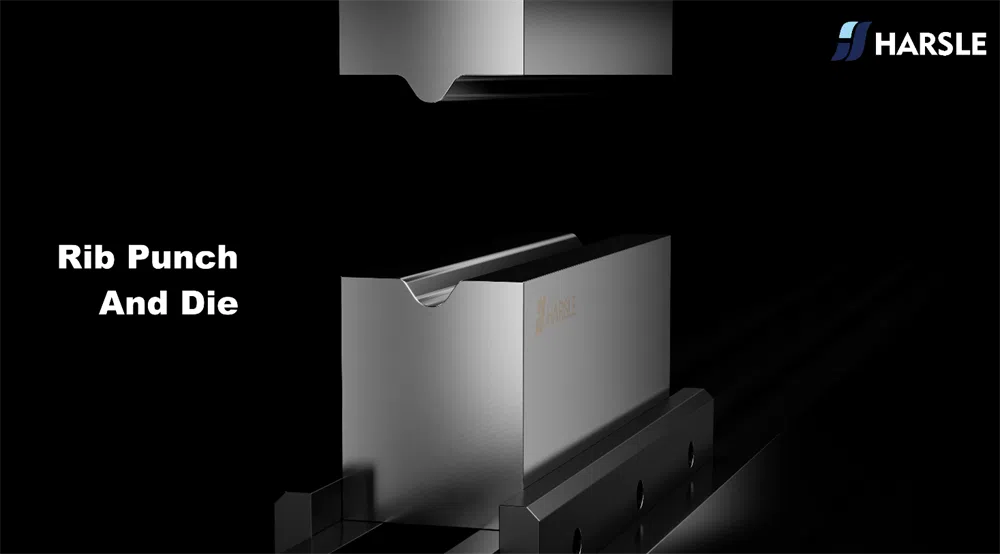

Punzón y matriz de costilla

El juego de punzón y matriz para nervaduras está diseñado específicamente para crear nervaduras o elementos de refuerzo en chapa metálica. El punzón presiona el metal, formando la nervadura, mientras que la matriz crea la cavidad o ranura correspondiente que moldea el metal para obtener el perfil deseado.

Estas herramientas son esenciales en industrias como la automotriz y la aeroespacial, donde la adición de nervaduras a paneles grandes mejora la capacidad de carga y la resistencia a la deformación. Al mejorar la integridad estructural de los componentes, los punzones y matrices con nervaduras desempeñan un papel crucial en la producción de productos duraderos y de alto rendimiento.

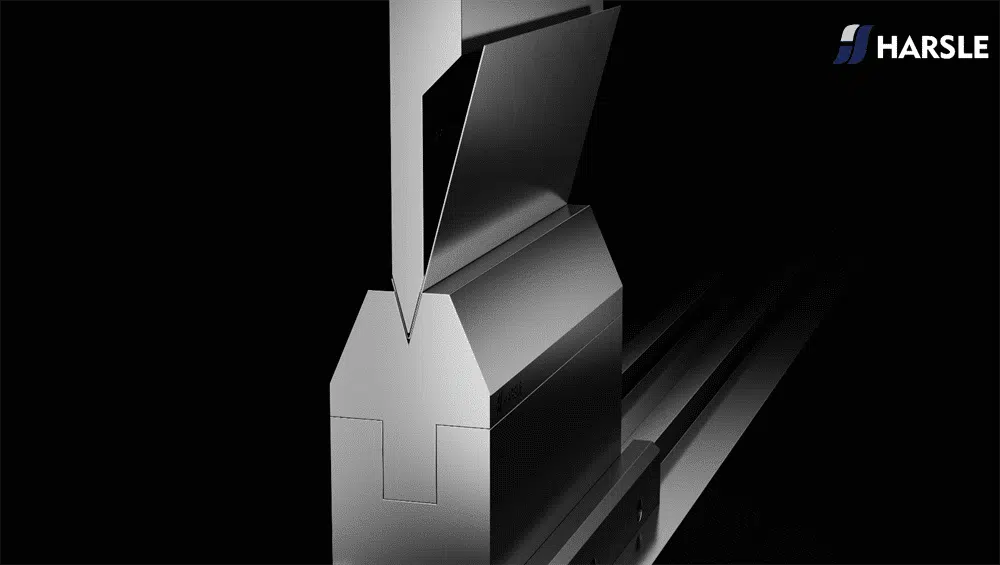

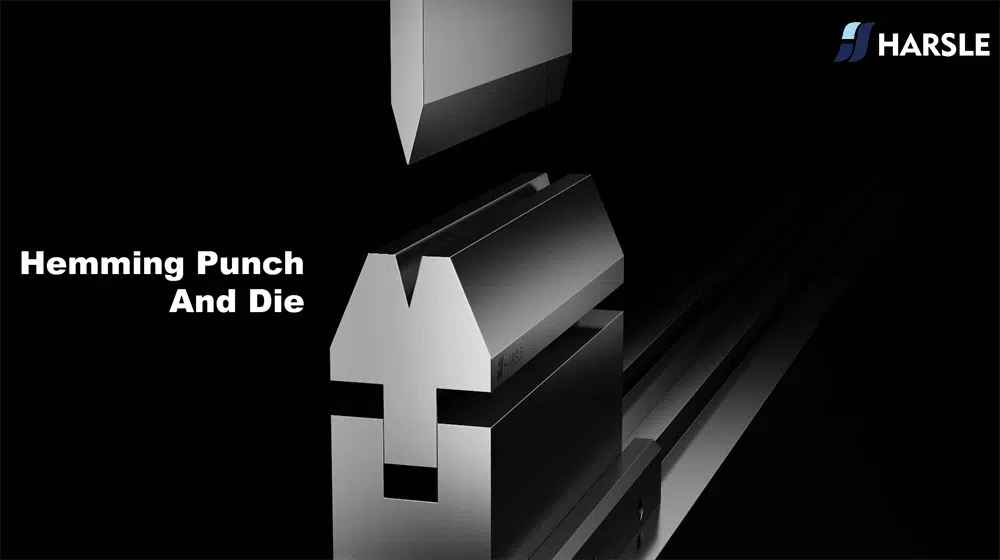

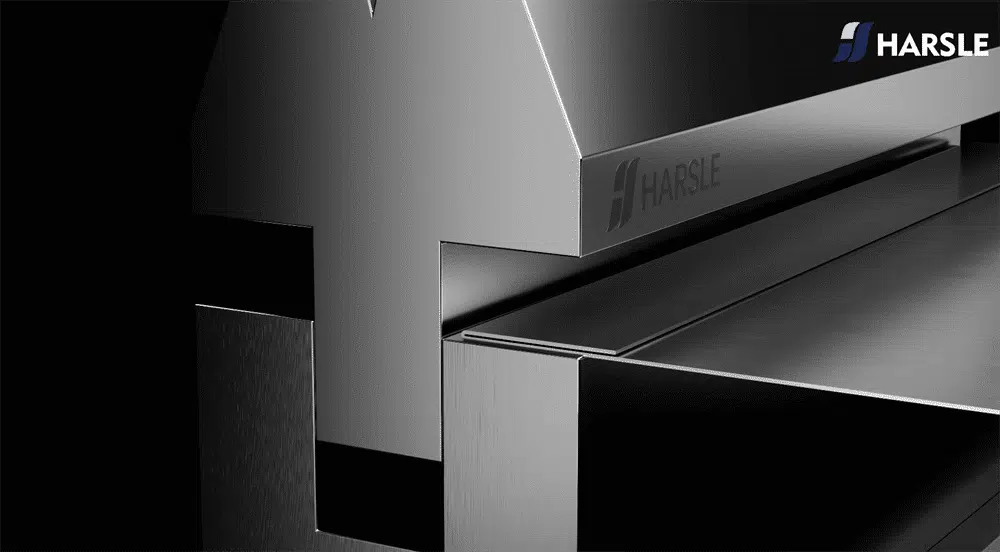

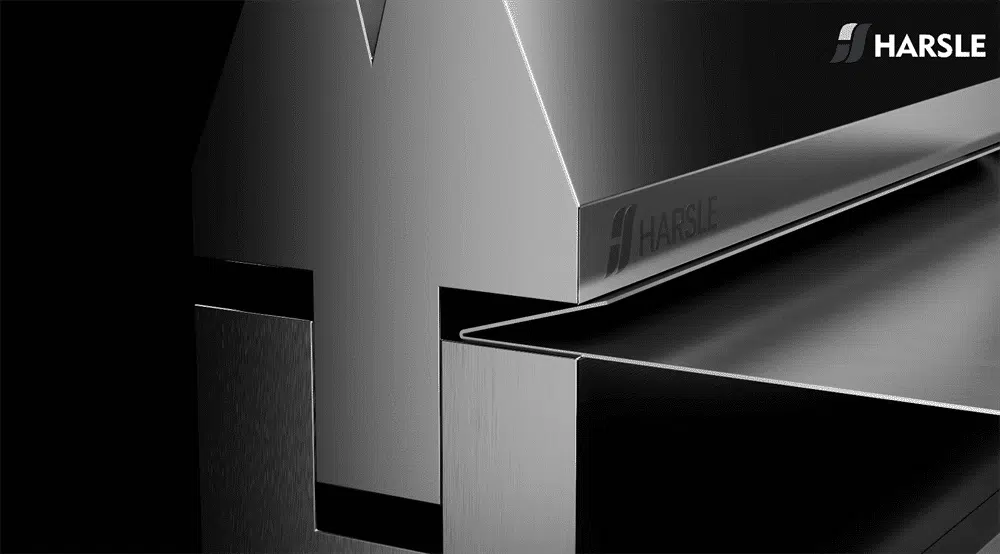

Punzón y matriz para dobladillos

Un punzón y matriz para dobladillos se utiliza para crear dobladillos en chapa metálica, que son pliegues en los bordes de las piezas. Este proceso refuerza los bordes, mejora la apariencia y elimina las aristas vivas, lo que hace que los componentes sean más seguros de manipular.

El dobladillo es un proceso común en la industria automotriz, donde se utiliza para doblar los bordes de puertas, capós y tapas de maleteros. El punzón y la matriz de dobladillo garantizan un ajuste preciso y preciso de los paneles de la carrocería, lo que contribuye a la calidad y el acabado general del producto final.

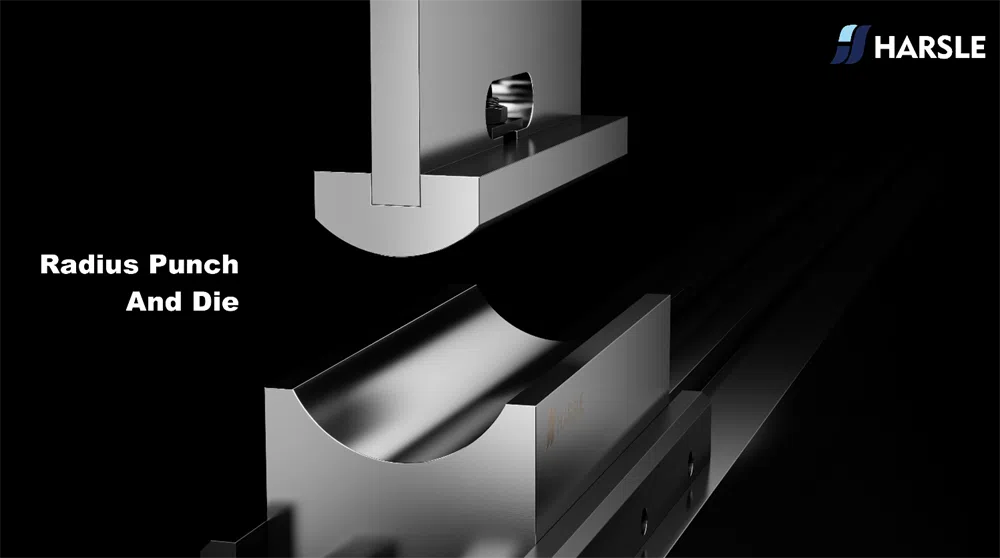

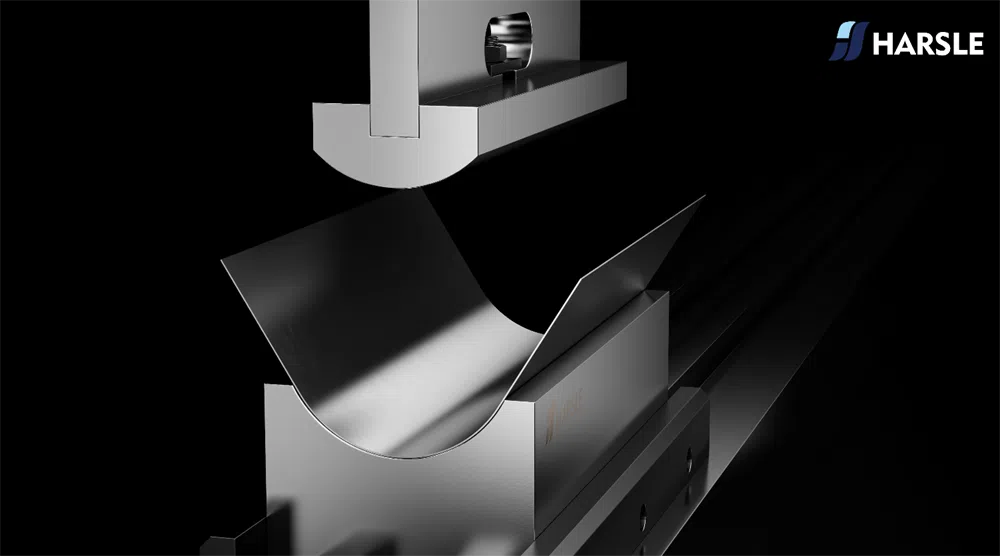

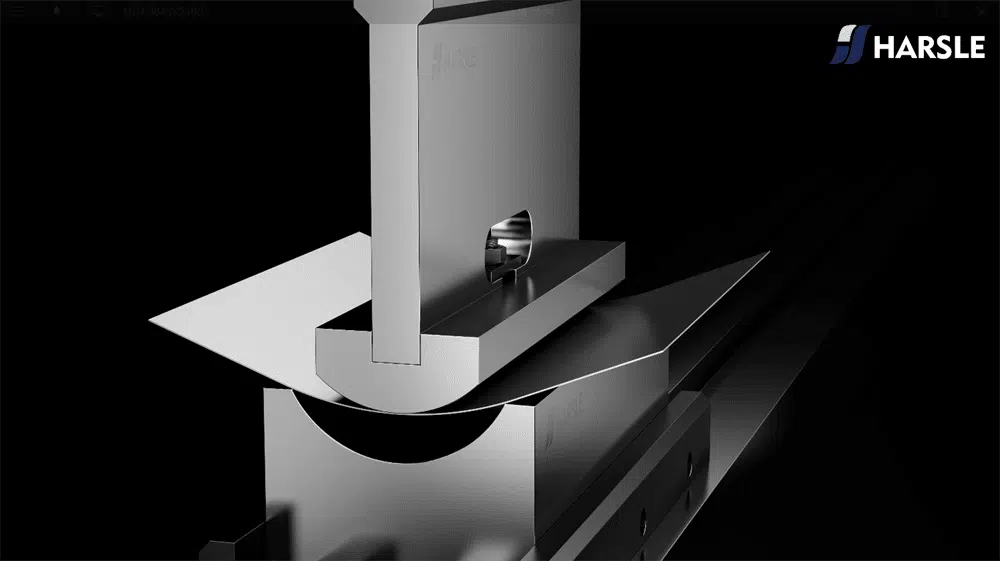

Punzón y matriz de radio

El juego de punzón y matriz de radio está diseñado para crear dobleces con un radio específico, proporcionando un borde liso y redondeado en lugar de una esquina afilada. Este tipo de doblez es importante para mantener la integridad estructural del material y lograr un acabado más estético.

Comúnmente utilizados en industrias como la automotriz, la aeroespacial y la fabricación de electrodomésticos, los curvados radiales ayudan a distribuir la tensión de forma más uniforme en el material. Esto reduce el riesgo de grietas o fracturas, lo que aumenta la resistencia y durabilidad del componente, esencial para la fabricación de metal de alta calidad.

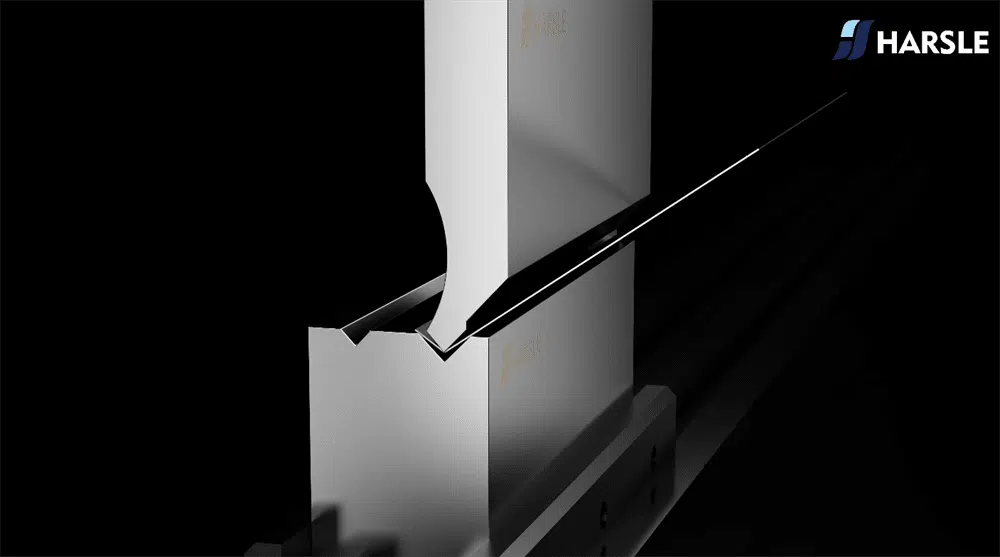

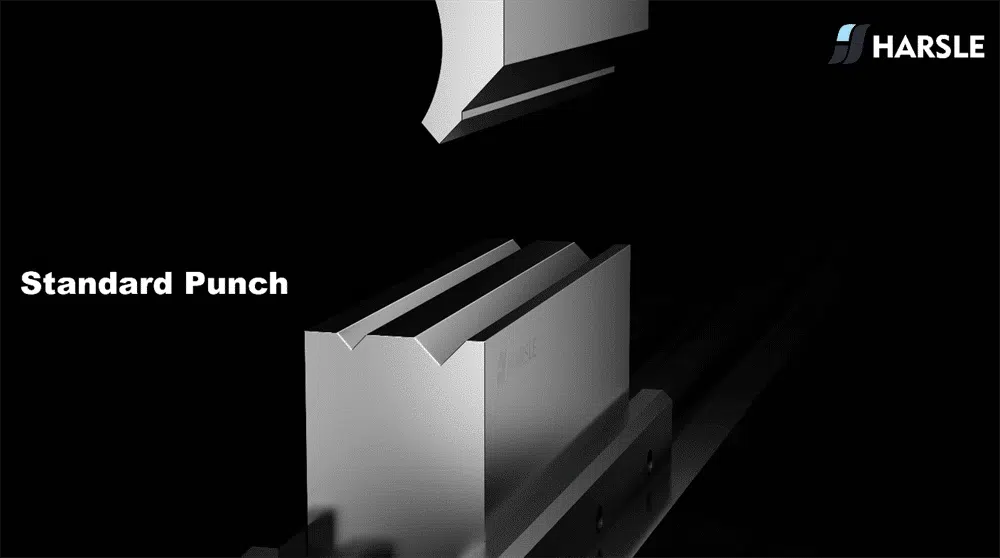

Herramienta de punzón estándar

La herramienta de punzón estándar se utiliza principalmente para el doblado por aire, un método de doblado versátil y ampliamente utilizado. Normalmente, un juego de punzón y matriz estándar consta de un punzón (herramienta superior) y una matriz (herramienta inferior) que trabajan conjuntamente para doblar chapa metálica.

El punzón de 86 grados tiene un ángulo ligeramente inferior a 90 grados, lo que explica la recuperación elástica, que es la tendencia del metal a recuperar su forma original después del doblado. Este diseño garantiza que el doblez resultante se acerque más a los 90 grados deseados tras la recuperación elástica, lo que lo convierte en una herramienta fiable para lograr dobleces precisos.

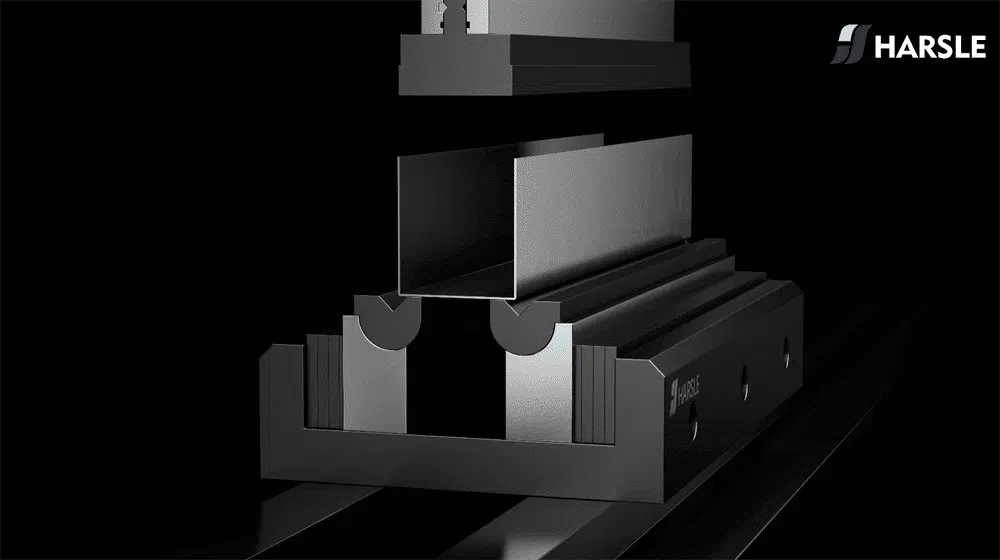

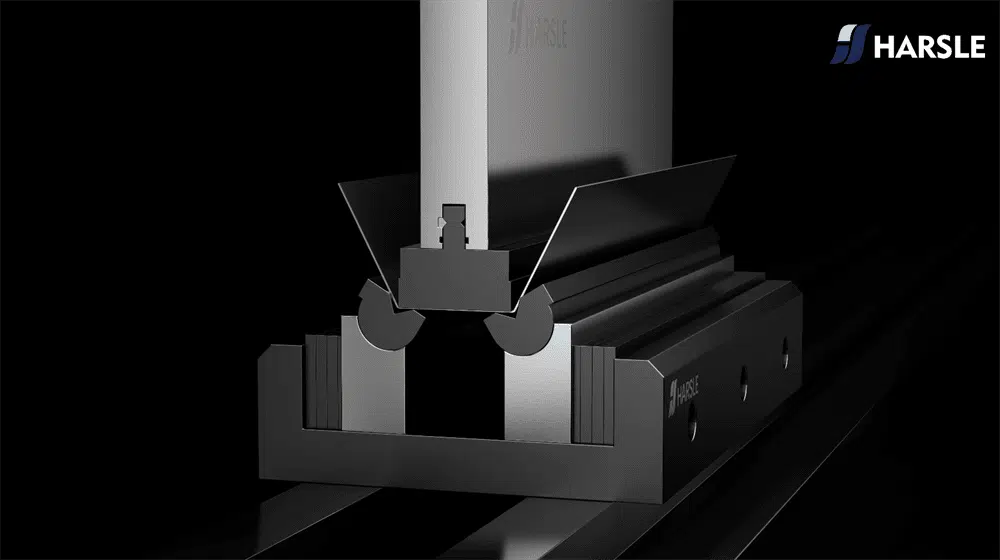

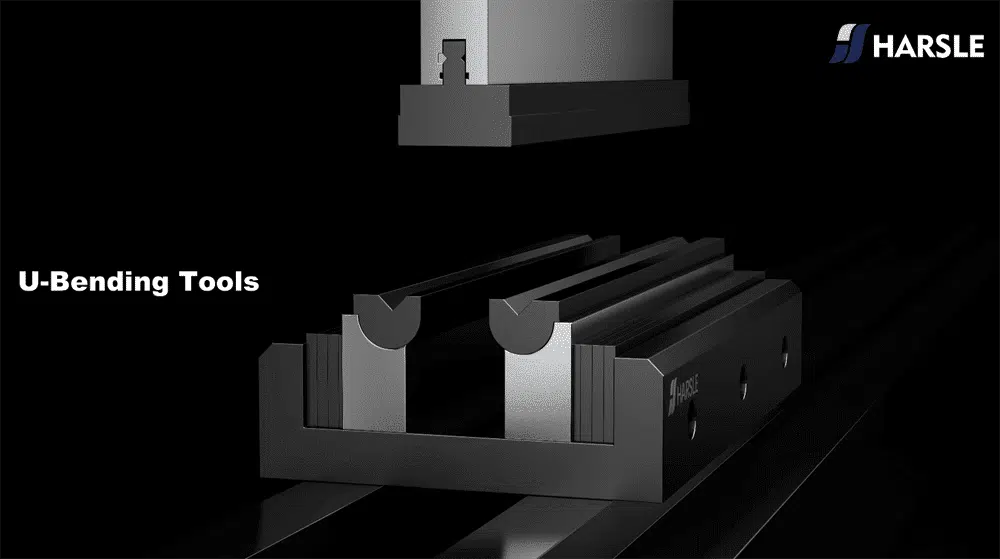

Herramientas para doblar en U

Las herramientas de doblado en U están diseñadas específicamente para crear perfiles en forma de U en chapa metálica, con fondo plano y lados verticales. El punzón en U tiene un perfil que se corresponde con el interior de la U, mientras que la matriz en U presenta una ranura o canal que coincide con el perfil exterior.

Estas herramientas se utilizan comúnmente para producir canales y soportes, esenciales en construcción, estructuras y aplicaciones estructurales. El ajuste preciso entre el punzón y la matriz garantiza curvas precisas y uniformes, lo que hace que las herramientas de doblado en U sean indispensables para producir componentes de alta calidad.

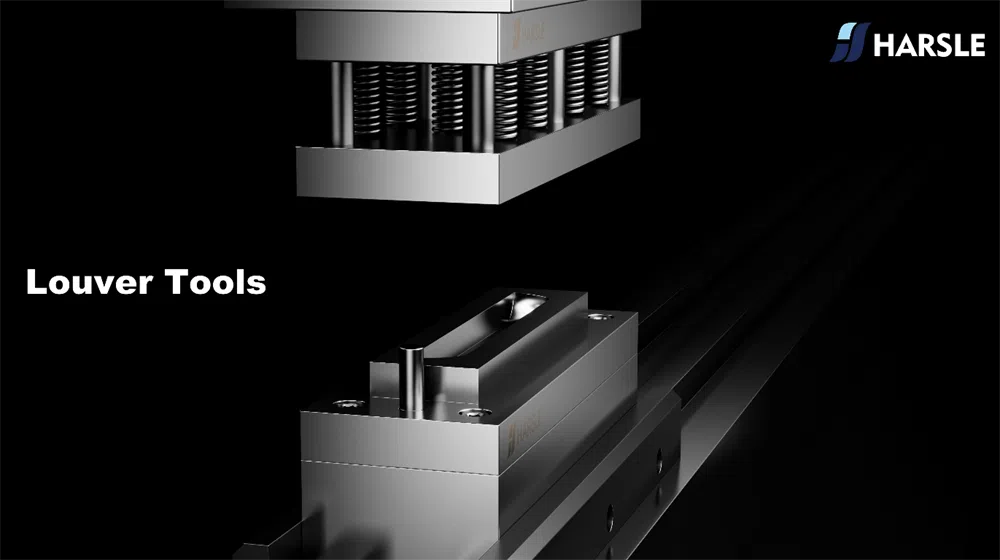

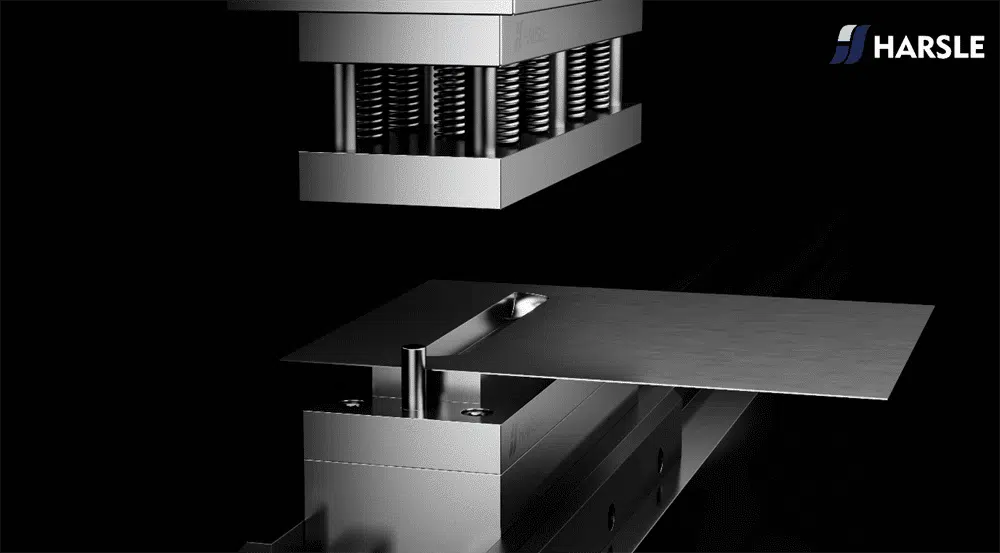

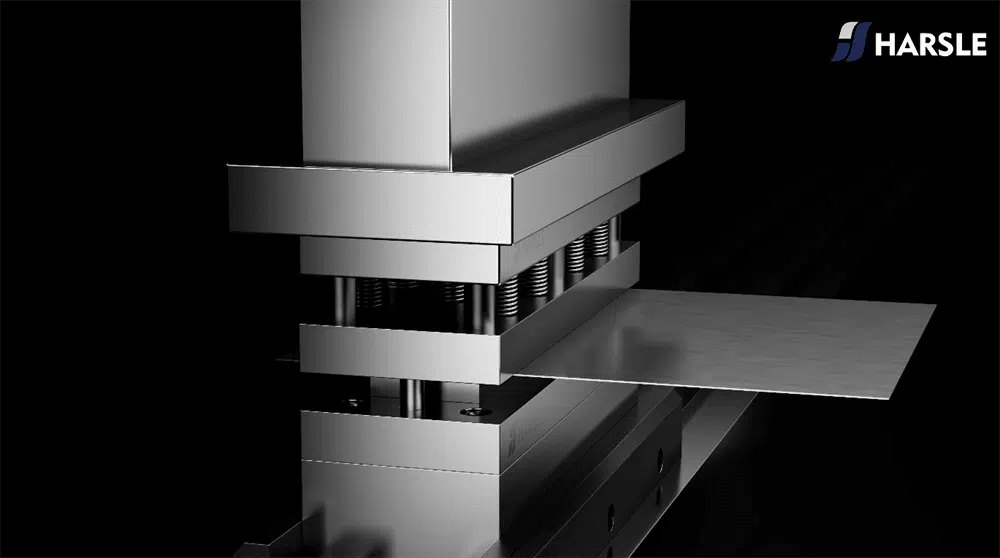

Perforadora y matriz de rejilla

Se utiliza un punzón y matriz para crear rejillas en chapa metálica, que son aberturas ranuradas que suelen usarse para ventilación, disipación de calor o con fines estéticos. Las rejillas se elevan en ángulo respecto al material, formando una estructura similar a una tienda de campaña.

Las rejillas se utilizan comúnmente en sistemas de climatización (HVAC), armarios eléctricos y otras aplicaciones donde la circulación del aire es importante. El juego de punzones y matrices para rejillas garantiza que estas aberturas se formen de forma limpia y uniforme, manteniendo la integridad estructural del material y proporcionando la funcionalidad necesaria.

Preguntas frecuentes sobre herramientas para prensas plegadoras

Al aprender sobre herramientas de prensa plegadora, aquí hay algunas preguntas esenciales que ayudarán a comprender las capacidades, especificaciones y compatibilidad de las herramientas con varias máquinas:
