Cuando los clientes me preguntan sobre el rendimiento de la paneladora, la primera preocupación, justo después del tiempo de ciclo, suele ser el nivel de Ruido y vibración en las paneladorasEl ruido excesivo no solo causa dolores de cabeza en el taller, sino que también indica pérdida de energía, un desgaste más rápido de los componentes y posibles riesgos de seguridad. En este artículo, analizaré las causas de estos ruidos y vibraciones indeseables, le mostraré cómo se produce cada uno durante los ciclos de plegado y compartiré las soluciones más prácticas que he recopilado en casos reales. Al final, sabrá exactamente dónde invertir su presupuesto de mantenimiento y cómo lograr una máquina más silenciosa y con un funcionamiento más suave.

Fuentes fundamentales de ruido y vibración en Dobladoras de paneles

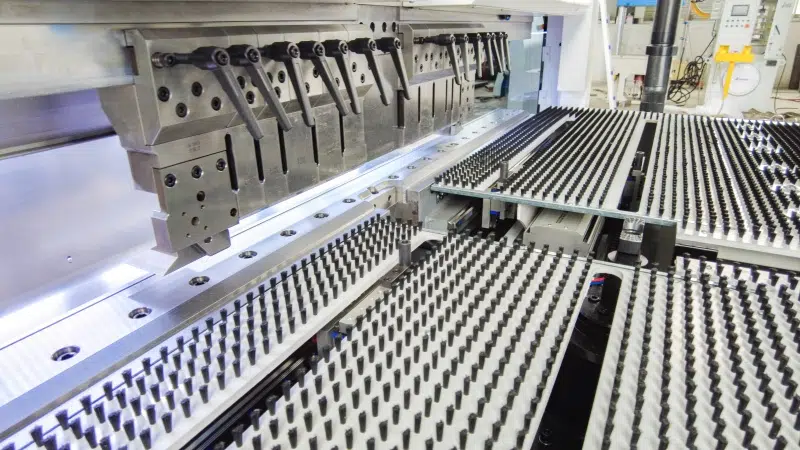

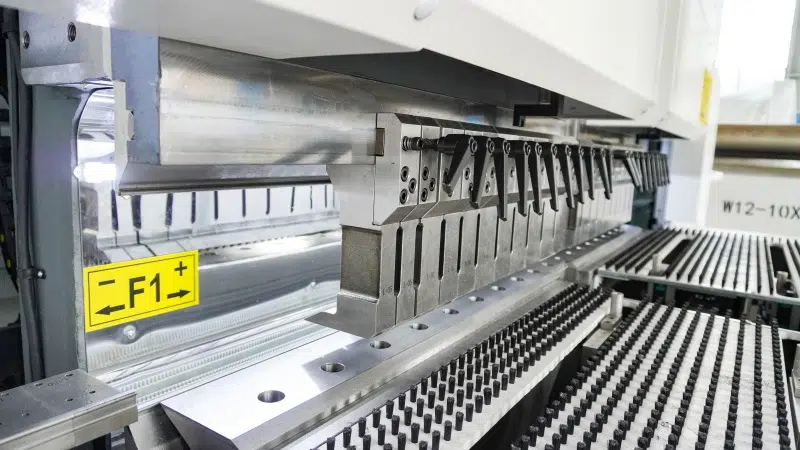

1. Impacto mecánico entre los dedos de sujeción y las cuchillas

En cada carrera, los dedos superiores del portapiezas sujetan la chapa, mientras las cuchillas de flexión pivotan hasta su posición. Si la leva de sincronización o el servomotor se desgastan, incluso ligeramente, la holgura se cierra primero en un lado, produciendo un fuerte crujido. El impacto asimétrico repetido genera vibraciones de baja frecuencia que se propagan al marco.

2. Ajustes de velocidad y desaceleración del barrido de la cuchilla

Las altas velocidades de barrido acortan el tiempo del ciclo, pero amplifican el rugido aerodinámico cuando la cuchilla corta el aire e impacta la superficie metálica. Unas rampas de desaceleración mal ajustadas detienen la cuchilla bruscamente, sobrecargando los cojinetes del pivote e irradiando vibraciones a través de la carcasa.

3. Resonancia del marco a frecuencias operativas específicas

Cada bastidor soldado tiene frecuencias naturales. Cuando los servomotores operan cerca de esas frecuencias (generalmente entre 30 Hz y 80 Hz), la estructura resuena, amplificando la vibración. Esto es más común en los modelos de bancada ancha, donde la rigidez de la luz es menor.

4. Grosor de la hoja inconsistente o rebabas

Las láminas con variaciones superiores a ±0,1 mm o con rebabas en los bordes requieren una fuerza de conformado adicional en puntos aleatorios. El motor de accionamiento compensa con picos de par rápidos, lo que produce picos de sonido irregulares que se pueden oír fuera de la carcasa.

5. Pulsación de la unidad de potencia hidráulica (HPU)

Si su paneladora utiliza un portapiezas hidráulico, la ondulación de la bomba puede generar vibraciones armónicas en el chasis. Los acumuladores viejos, los filtros obstruidos o la configuración incorrecta de la válvula de alivio aumentan el ruido entre 3 y 7 dB.

6. Guías lineales y husillos de bolas desgastados

La holgura de los cojinetes convierte un movimiento lineal suave en micromartilleo. Al desaparecer la precarga, cada inversión de dirección de la cuchilla produce un traqueteo que suena como canicas rodando dentro de la columna.

Técnicas de diagnóstico para la resolución de problemas de ruido y vibración

Mapeo acústico con una aplicación SPL para smartphones

Una aplicación móvil de nivel de presión sonora (SPL) colocada en las cuatro esquinas de la máquina puede revelar qué eje es más ruidoso. Compare las lecturas de referencia en reposo con los niveles de flexión máximos; un aumento de más de 10 dB identifica el problema.

Análisis del espectro de vibraciones mediante sensores portátiles

Conecte un acelerómetro inalámbrico al marco. Busque picos en las frecuencias de comando del motor (p. ej., 50 Hz para Europa, 60 Hz para EE. UU.) y en armónicos mecánicos, como las RPM del pivote de la pala. Los picos indican resonancia o desalineación.

Vídeo de alta velocidad para observar el impacto de la sujeción

La grabación a 240 fps muestra si ambos dedos de la pinza se enganchan simultáneamente. Un impacto escalonado de incluso 20 ms es suficiente para generar golpes audibles.

Soluciones prácticas para reducir el ruido y la vibración en Dobladoras de paneles

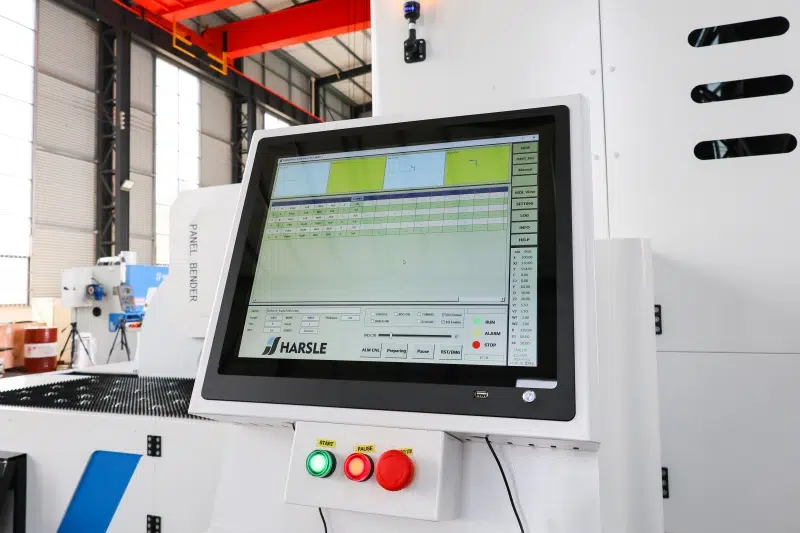

Optimizar perfiles de servo y curvas de desaceleración

Utilice el editor de movimiento avanzado de su CNC para suavizar la aceleración de la curva S, especialmente en los últimos 15 % del recorrido. Una reducción de 1000 mm/s² a 650 mm/s² puede reducir el sonido de pico en 4 dB con un impacto insignificante de 0,05 s en el tiempo de ciclo.

Agregar pesos de equilibrio dinámico de cuchillas

Los contrapesos de fábrica suelen desviarse. Reequilibre el casete de cuchillas siguiendo el procedimiento del fabricante original: pese cada extremo, añada calzas hasta que la diferencia de masa sea < 50 g y vuelva a comprobar la vibración bajo carga.

Instalación de almohadillas amortiguadoras y cerramientos acústicos

En máquinas más antiguas, las almohadillas viscoelásticas autoadhesivas aplicadas en las principales áreas del panel (revestimientos de puertas, tapas laterales) reducen los picos de resonancia. Donde la normativa local exige < 80 dB, una cabina acústica completa con insertos de lana mineral de 30 mm puede reducir el ruido aéreo entre 12 y 15 dB.

Realice el mantenimiento hidráulico para minimizar la ondulación de la bomba

Reemplace los acumuladores cada 2 años; verifique la carga de nitrógeno del acumulador a 90 % de la presión del sistema. Lave y cambie el elemento filtrante hidráulico cada 1000 h para controlar la cavitación de la bomba y la consiguiente vibración.

Apretar o reemplazar los bloques de guía lineal

Mida la precarga del bloque guía con un comparador de cuadrante; cualquier valor superior a 0,02 mm requiere ajustar las laminillas o reemplazar el bloque. Lubrique bien para amortiguar las microvibraciones.

Preguntas frecuentes

Conclusión

No deseado Ruido y vibración en las paneladoras Se deben a diversos factores mecánicos, hidráulicos y de control. Al localizar la causa exacta —ya sea la sincronización de los dedos de la abrazadera, el balanceo de la cuchilla, la resonancia del bastidor o la ondulación de la bomba— y aplicar las soluciones descritas anteriormente, logrará un espacio de trabajo más silencioso, prolongará la vida útil de los componentes y mejorará la precisión de las piezas. ¿Listo para evaluar su máquina o necesita asistencia in situ? Contacte con el equipo de ingeniería de HARSLE para una auditoría de vibraciones personalizada y descubra cómo unos pocos ajustes inteligentes pueden transformar su línea de producción.
