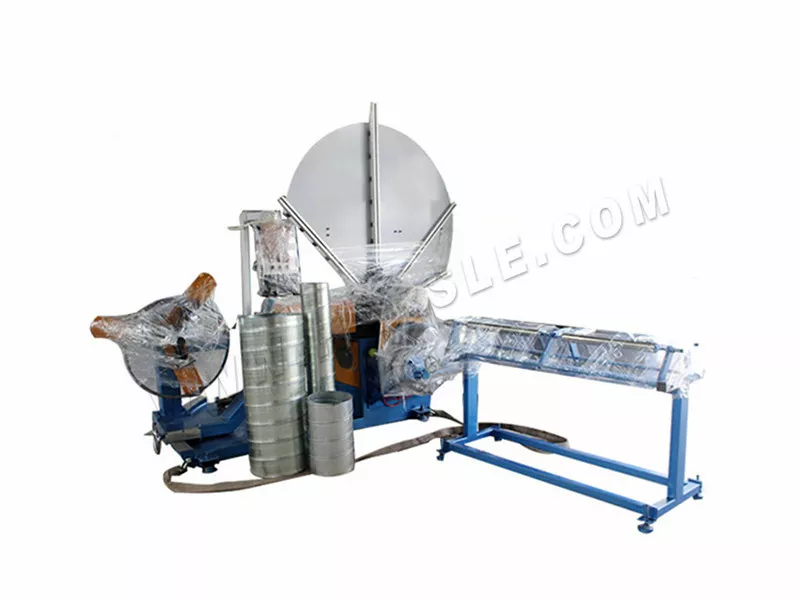

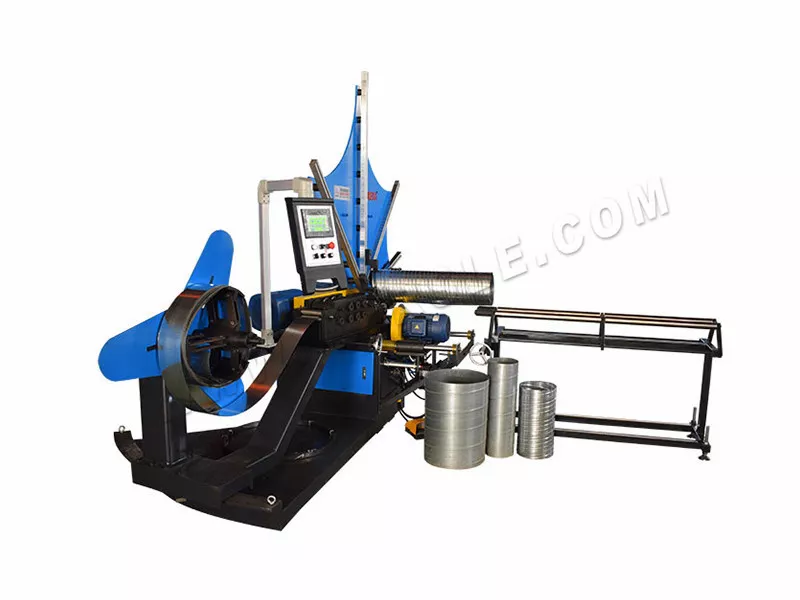

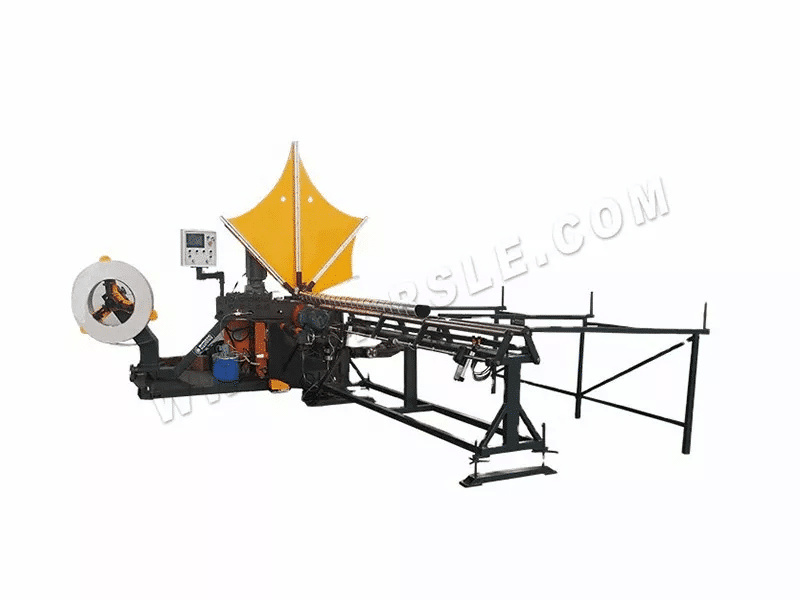

¿Qué es una máquina de conductos en espiral?

A máquina de conductos en espiral Es una máquina para producir conductos en espiral. Los conductos de aire en espiral, también conocidos como tubos de pared delgada con costura en espiral, se utilizaron inicialmente en la industria militar de países occidentales, como en los sistemas de escape de buques de guerra y barcos, y posteriormente en instalaciones civiles como trenes, metros y minas. Para el año 2000, según las estadísticas, el uso de conductos de aire en espiral en edificios de oficinas, centros comerciales y metros en Estados Unidos alcanzó las 95,61 TP³T, y su aplicación en sistemas de aire acondicionado central en edificios residenciales alcanzó las 72,51 TP³T.

1. Uso:

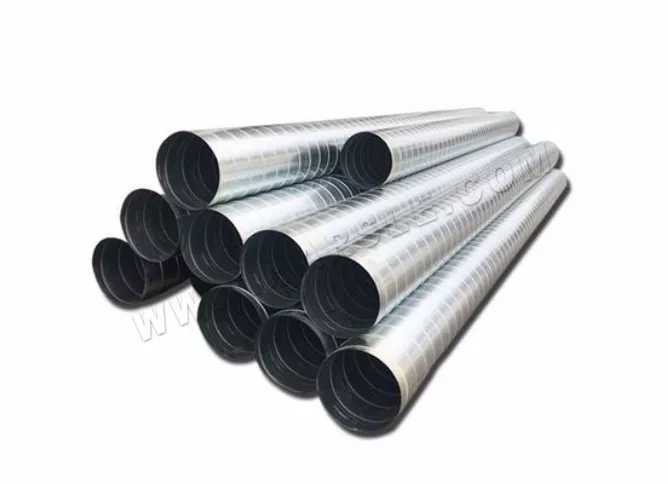

La máquina de conducto espiral es un tubo de pared delgada hecho de una espiral hecha de tiras metálicas. Es redondo, sin soldaduraSin fugas de aire ni de agua. Se utiliza principalmente para el suministro de aire y el transporte de materiales a granel, en lugar de las tradicionales tuberías de hierro blanco. Es un tipo de conducto de aire; la tubería recta de todo el mecanismo no requiere un vaciado manual. Sus principales usos son los siguientes:

El suministro de aire, incluyendo la ventilación (como el suministro de aire fresco y el aire de escape), abarca una amplia gama de aplicaciones, como el aire de talleres y plantas de producción. Debido a la generación de gases nocivos, es necesario expulsarlo al exterior y transportar el aire exterior al interior. En este caso, es necesario utilizar tuberías de transporte de aire con gran caudal y baja presión. La tubería de aire en espiral es la más adecuada. Generalmente, se utilizan tuberías de hierro galvanizado, mientras que en lugares corrosivos y muy húmedos se utilizan tuberías de acero inoxidable.

● Envío de aire frío. El método más común es la tubería del aire acondicionado central, que requiere materiales aislantes. El conducto de aire en espiral se puede recubrir con material aislante térmico, lo que le da un aspecto atractivo.

● Gases de escape. Las cocinas de restaurantes y pensiones producen una gran cantidad de gases de escape de aceite, que deben evacuarse. El uso de conductos de aire circulares se conoce como chimenea de aceite. En este caso, el conducto espiral se denomina conducto de humos.

Eliminación de polvo. En algunas fábricas, el taller de producción genera mucho polvo, por lo que se requieren dispositivos especiales de eliminación de polvo. Para tuberías con gran caudal de aire, se pueden utilizar conductos de aire en espiral.

Transporte de materiales a granel. En el proceso de producción de algunas fábricas, es necesario transportar partículas sueltas, especialmente mediante el uso de conductos de aire en espiral de baja gravedad específica, como las partículas de plástico espumado, que ofrecen un bajo costo y una buena eficacia.

2. Principio de funcionamiento

Enrollado, alimentación, nivelación y prensado, < doblado, cizallamiento, se puede combinar con una máquina de carrete y un ángulo de hierro o tira de corte correspondiente para formar una brida enchufable.

Corte y troquelado, se puede utilizar con una máquina de corte por plasma.

Perforación y cizallamiento de boca cuadrada y boca afilada, corte y troquelado, puede producir conductos de aire TDF con T-12, máquina plegadora TDF, máquina de carrete y código de esquina correspondiente.

Boca de perforación – formación de enlace de máquina doble – doblado, cizallamiento – se entrelazan dos huesos para formar una única mordida plana, el conducto de aire en espiral y la tira de brida enchufable se pueden combinar para producir una brida tipo corte.

3. Ventajas de la máquina de conductos en espiral

● Buena compatibilidad de productos y un alto grado de estandarización;

● Fuerte hermeticidad;

● La pérdida de ventilación es pequeña; el ruido de ventilación es pequeño y el tubo redondo es mejor que el tubo cuadrado.

● La inspección de fábrica es conveniente;

● Procedimiento de presión externa antiequilibrio (presión negativa);

● Provincia Material;

● Fácil instalación, pocos puntos de conexión, pequeño espacio de instalación y bajo costo de instalación.

● El diseño general de la instalación es hermoso y el nivel es alto.

● Fácil de limpiar para el mantenimiento diario.

● La circunferencia mojada de la sección es pequeña, la resistencia a lo largo del camino es pequeña y la pérdida de energía es menor.

● Totalmente mecanizado, no requiere procesamiento secundario para el moldeo por única vez.

● Utilizando una máquina de corte voladora de alta velocidad, el diámetro de la tubería tiene una alta precisión.

● Se adoptan cuatro formas de reducir el diámetro de conexión del enchufe, conexión de manguito, conexión de brida y conexión de correa, que son más convenientes para la instalación.

● La calidad del aislamiento térmico exterior de la tubería es mejor que la del conducto rectangular.

4. Método de conexión:

Conexión tipo aro para conducto de aire en espiral. Los dos extremos de cada sección de tubo se enrollan en barras de tambor, y un extremo se reduce a una pequeña abertura. Durante la instalación, inserte la abertura pequeña en la abertura grande según la dirección del flujo de aire y utilice un aro de remolque de acero en el exterior para conectarlas. La nervadura del tambor en el extremo del tubo se conecta firmemente y finalmente se atornilla mediante los pendientes para fijarla y apretarla.

Conexión enchufable para conductos de aire en espiral. Esta conexión se utiliza principalmente para conexiones de conductos de aire rectangulares o circulares. Primero, se construye el tubo de conexión, luego se insertan los conductos de aire a ambos lados y se fija firmemente con tornillos autorroscantes o remaches.

● Conexión de tipo inserción de conducto en espiral Conexión de tipo tira de inserción a conexión de conducto de aire rectangular Inserte diferentes formas de insertos en ambos extremos del conducto de aire y luego compacte.

La conexión de la manguera del conducto de aire en espiral se utiliza principalmente para conectarlo a los componentes (como el puerto de suministro de aire en el lateral de la caja de presión estática del difusor, etc.). Sujete la manguera firmemente.

5. Equipo auxiliar:

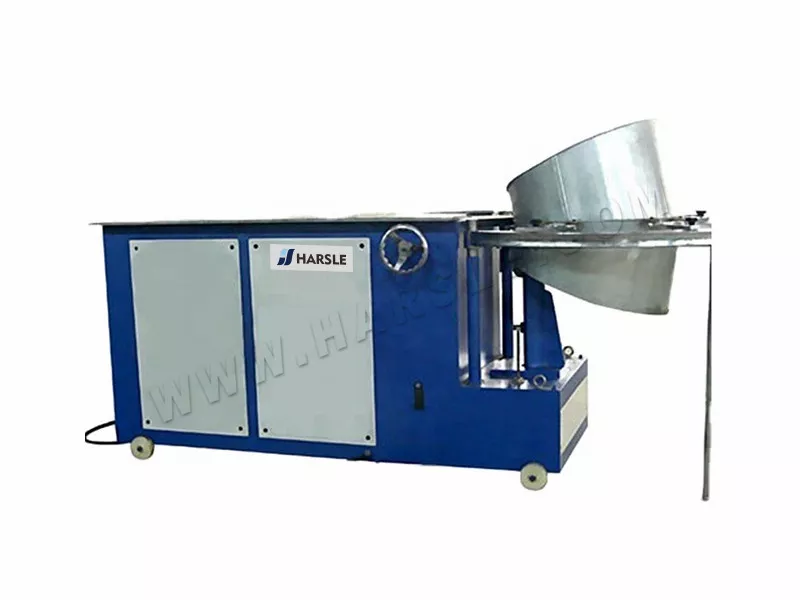

Dado que la máquina de conductos en espiral solo puede producir tubos rectos, se han desarrollado la máquina de codos y otros equipos. Entre ellos, la máquina de doble codo ofrece una alta flexibilidad de producción gracias al funcionamiento simultáneo de dos bancos de trabajo: uno para la operación de engarce y otro para la mesa de trabajo de mordida. Por lo tanto, la máquina puede utilizarse libremente en cualquier momento, sin necesidad de largas modificaciones. Los dos bancos de trabajo funcionan simultáneamente. El producto no solo es estético, sino que también presenta un corte firme, es resistente y ligero.
