Le fonctionnement de la presse plieuse CNC DELEM DA-58T peut être difficile, mais ce manuel vous guidera à travers chaque étape pour optimiser les performances de votre machine et garantir des résultats précis.

Le Presse plieuse CNC DELEM DA-58T Le manuel d'utilisation fournit des instructions détaillées pour configurer et utiliser efficacement votre presse plieuse. Suivez les étapes de ce guide pour des opérations de pliage fluides et précises.

Découvrons comment configurer et utiliser votre presse plieuse CNC DELEM DA-58T pour obtenir des résultats parfaits à chaque pliage.

Présentation générale et aperçu du fonctionnement

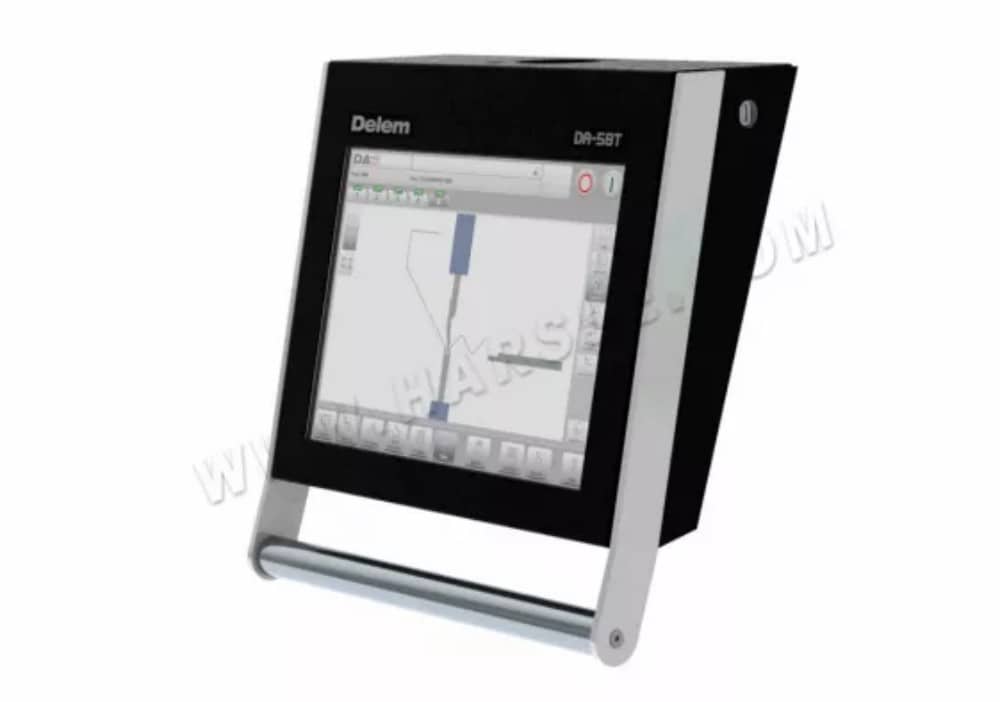

●L'unité de contrôle

Le contrôle se présente comme suit :

La tenue précise de votre commande peut varier.

L'utilisation de la commande s'effectue principalement via l'écran tactile. Une description des fonctions et des commandes tactiles disponibles est fournie dans les sections suivantes de ce manuel, en plus de la description des fonctions spécifiques.

Ce manuel d'utilisation se concentre sur le logiciel de contrôle et les fonctions associées de la machine.

●Éléments de commande avant

Le bouton Démarrer et Arrêter, intégré à l'interface utilisateur à écran tactile :

●Connecteurs USB

Sur le côté droit de la commande, un port USB est disponible pour la connexion de périphériques externes, tels qu'une clé USB ou un clavier ou une souris externe.

●Modes de fonctionnement et de programmation

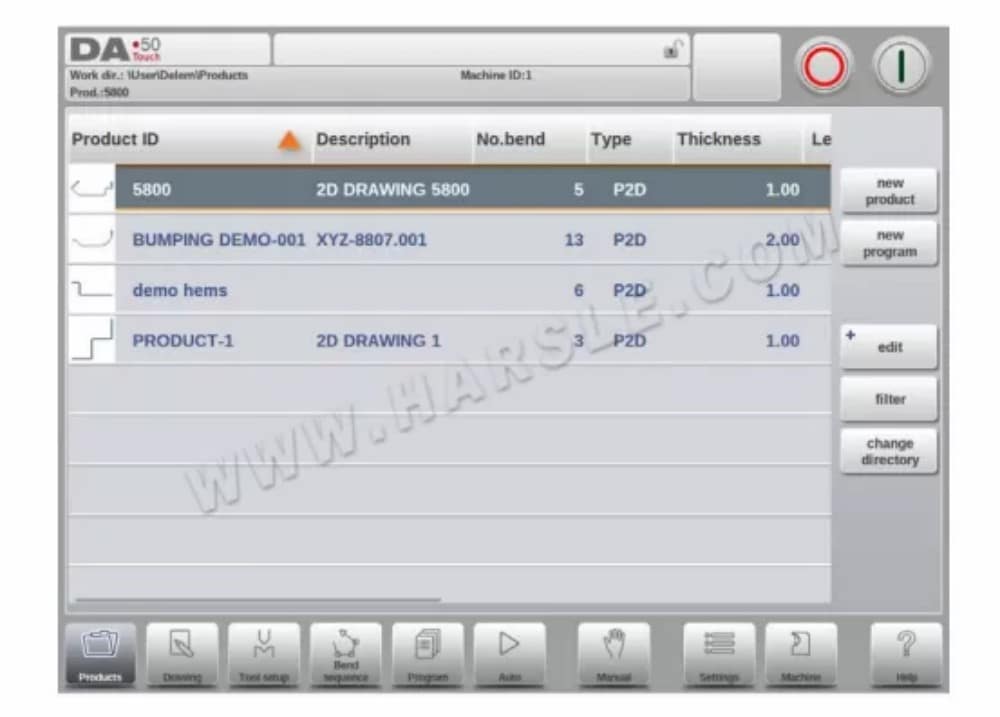

L'écran principal des commandes DA-Touch se présente comme suit :

Selon le bouton de navigation actif, l'écran diffère. L'écran principal ci-dessus apparaît avec la fonction « Produits » activée.

En appuyant simplement sur les différents modes, le mode spécifique sera sélectionné.

La structure de l'écran principal est la suivante :

Panneau de titre

Le panneau de titre est toujours affiché en haut. Vous y trouverez les informations sur le logo, le produit chargé, le coude actif, le sous-répertoire sélectionné et (si activé) la ligne de service. Vous y trouverez également des indicateurs de machine.

Panneau d'information

Dans le panneau d'information, toutes les fonctions et visualisations liées au mode sélectionné sont affichées et peuvent être trouvées.

Panneau de commande

Le panneau de commandes fait partie du panneau d'informations et constitue l'emplacement où se trouvent les commandes liées au panneau d'informations.

Panneau de navigation

Le panneau de navigation regroupe tous les principaux modes. Il est toujours visible. Les commandes, de gros boutons avec des icônes, permettent de passer directement d'un mode à l'autre.

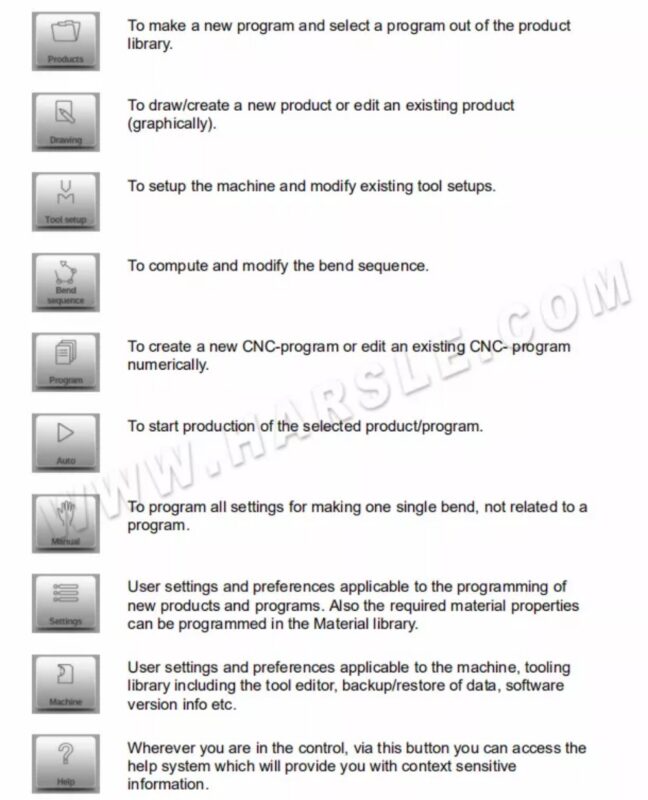

Explication des principaux modes / boutons de navigation

●Pour commencer

⒈ Introduction

Pour obtenir un programme de pliage pour un produit, la commande permet de créer un plan et de calculer une séquence de pliage valide. Ces informations permettent de générer un programme produit.

⒉Préparations

Avant de pouvoir démarrer la programmation du produit, les préparatifs suivants doivent être effectués.

• Les propriétés des matériaux doivent être programmées dans la bibliothèque de matériaux. Vous trouverez cette information sur la page « Matériaux » du mode « Paramètres ».

• Les outils appropriés doivent être programmés dans la bibliothèque d'outils. Les outils sont nécessaires à la création d'un programme CNC. Vous trouverez les bibliothèques des différents types d'outils dans le mode Machine.

⒊Créer un dessin

Le contrôle permet de créer un dessin du produit souhaité. Avec cette application de dessin, appuyez sur « Dessin » dans le panneau de navigation pour créer un profil 2D. À ce stade, aucun calcul de courbure ni de dimensions n'est nécessaire : n'importe quel profil ou dessin peut être créé.

⒋Déterminer la séquence de pliage

Une fois le dessin du produit terminé, la commande propose le mode Configuration d'outil pour programmer la configuration exacte de l'outil telle qu'elle est configurée sur la machine. Vous pouvez ensuite sélectionner le mode Séquence de pliage pour déterminer et simuler la séquence de pliage requise.

En mode Séquence de pliage, la commande affiche le produit, la machine et les outils. Ce menu permet de programmer et de contrôler visuellement la séquence de pliage. Une fois la séquence déterminée, le programme CNC peut être généré.

⒌Programme numérique

Le menu Programme donne accès au programme numérique et aux valeurs du produit actif.

Il existe deux possibilités pour créer un programme CNC :

• entrer un programme numérique, démarré via le mode Produits, appuyer sur Nouveau programme, étape par étape ;

• générer le programme à partir de la simulation de pliage graphique démarrée via le mode Produits, appuyez sur Nouveau Produit, via le mode Dessin. (voir : Mode Dessin ; dessin du produit).

⒍Le menu Auto et le menu Manuel, modes de production

Un programme produit peut être exécuté en mode automatique. En mode automatique, un programme complet peut être exécuté pli après pli. En mode automatique, le mode pas à pas permet de démarrer chaque pli séparément.

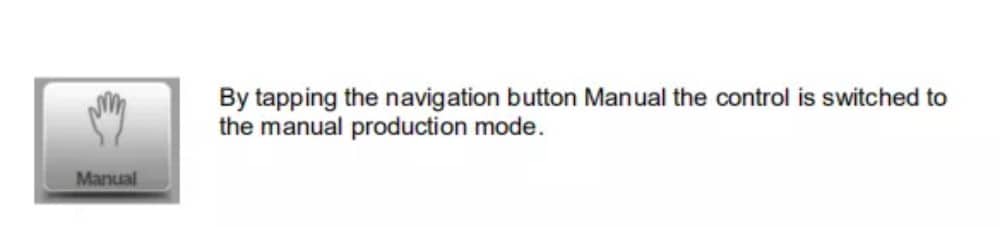

Le mode manuel du contrôle est un mode de production indépendant. Il permet de programmer et d'exécuter un seul pli. Il est généralement utilisé pour tester le comportement du système de pliage V0215, 1.9.

Vous trouverez plus d’informations à ce sujet dans les chapitres 7 et 8.

⒎Sauvegarde des données, stockage externe

Les fichiers produits et outils peuvent être stockés en externe. Selon la configuration, ces fichiers peuvent être stockés sur un réseau ou sur une clé USB. Cela facilite la sauvegarde des données importantes et permet l'échange de fichiers entre les commandes Delem.

Vous trouverez plus d’informations à ce sujet au chapitre 9.

● Aides à la programmation

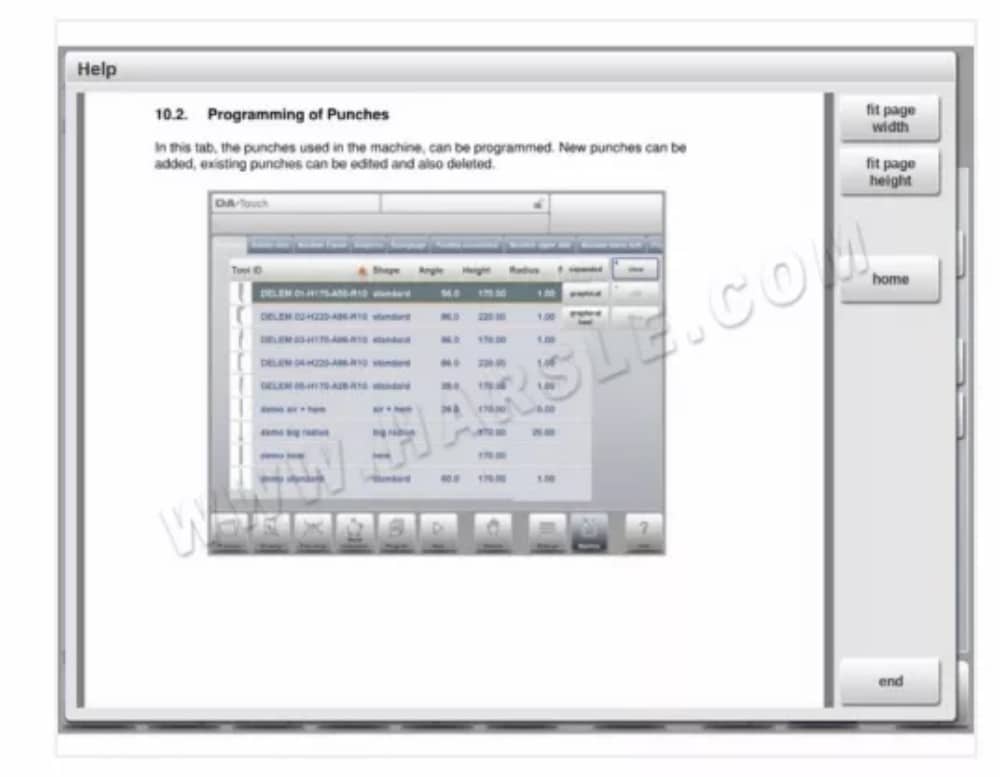

⒈Texte d'aide

Ce contrôle est doté d'une fonction d'aide en ligne. En appuyant sur le bouton « Aide » du panneau de navigation, une aide contextuelle s'affiche.

Cette fenêtre d'aide contient les mêmes informations que le manuel d'utilisation. La fenêtre d'aide peut être utilisée comme suit :

Vous pouvez faire défiler le texte en faisant glisser un doigt dans la direction souhaitée. En appuyant sur la partie inférieure ou supérieure de l'écran, vous pouvez accéder aux options Page précédente/Page suivante pour parcourir le texte d'aide.

La fonction Index permet d'accéder directement à la table des matières. Les hyperliens présents dans la table permettent de naviguer directement vers la rubrique souhaitée.

Appuyez sur Fin pour fermer la fenêtre d’aide.

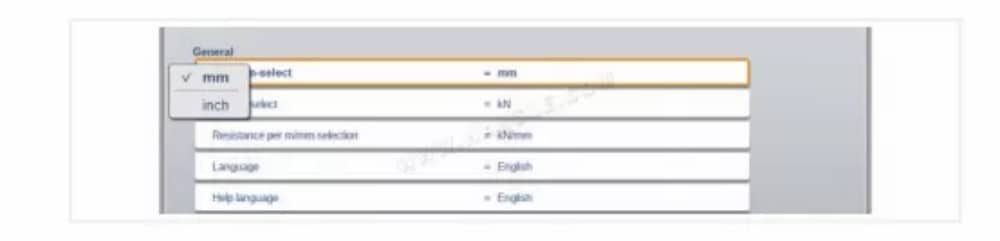

Fonctionnalité Listbox

Plusieurs paramètres du contrôleur ont un nombre limité de valeurs possibles. Lors de la sélection d'un tel paramètre, en appuyant sur la ligne de paramètre à l'écran, la liste d'options s'ouvre à l'endroit où vous avez appuyé sur la ligne, et la valeur souhaitée peut être sélectionnée.

⒊Filtre, recherche en direct

Certains modes proposent une liste d'entités (produits, outils, matériaux, etc.). Le mode Produits (sélection de produits) en est un exemple. Pour rechercher un produit ou un outil particulier, utilisez la fonction de filtre. Appuyez sur le bouton « Filtrer », puis saisissez une partie de l'identifiant dans le champ de saisie. La liste est automatiquement limitée aux éléments contenant la partie saisie.

Plusieurs parties de recherche peuvent être séparées par .

⒋Navigation

Dans certains modes, les écrans du programme sont divisés en onglets.

Les onglets peuvent être facilement sélectionnés d'un simple toucher. Lorsqu'un onglet n'est pas complètement visible, voire pas du tout, il suffit de faire glisser la ligne d'onglets horizontalement pour l'afficher et le sélectionner.

⒌Saisie et édition de texte

Le curseur permet de saisir une valeur ou un texte spécifique dans une entrée existante. Il suffit de cliquer à l'endroit souhaité. Le curseur apparaît et la saisie est ajoutée à cet endroit.

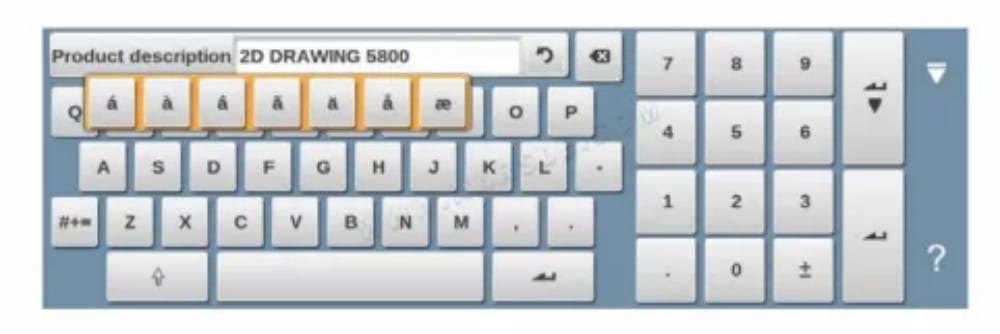

⒍ Saisie de caractères alphanumériques ou de caractères spéciaux

Le contrôle peut contenir des caractères alphanumériques et des caractères spéciaux. Un clavier alphanumérique complet s'affiche à l'écran si nécessaire.

Lors de la modification d'un champ purement numérique, les caractères alphanumériques sont grisés et seul le pavé numérique est accessible. Pour les champs permettant l'utilisation de chaînes alphanumériques, le clavier est entièrement disponible. Les caractères spéciaux tels que ? % sont accessibles via le bouton « caractères spéciaux » en bas à gauche du clavier.

Les caractères spéciaux (comme á, à, â, ã, ä, å, æ) sont pris en charge par le clavier à l'écran en maintenant un caractère (comme « a ») enfoncé.

⒎Réseau

La commande CNC peut être équipée en option d'une interface réseau. Cette fonction permet aux opérateurs d'importer des fichiers produits directement depuis les répertoires réseau ou d'exporter les fichiers produits finis vers le répertoire réseau souhaité.

⒏Fonction de verrouillage des touches

Pour éviter toute modification des produits ou des programmes, la fonction de verrouillage des touches offre la possibilité de verrouiller la commande.

Il existe deux niveaux de verrouillage des commandes : le verrouillage du programme et le verrouillage de la machine.

• Dans le verrouillage du programme, seul un produit peut être sélectionné et exécuté en mode automatique.

• Dans le verrouillage de la machine, la machine est verrouillée et la commande ne peut pas être utilisée.

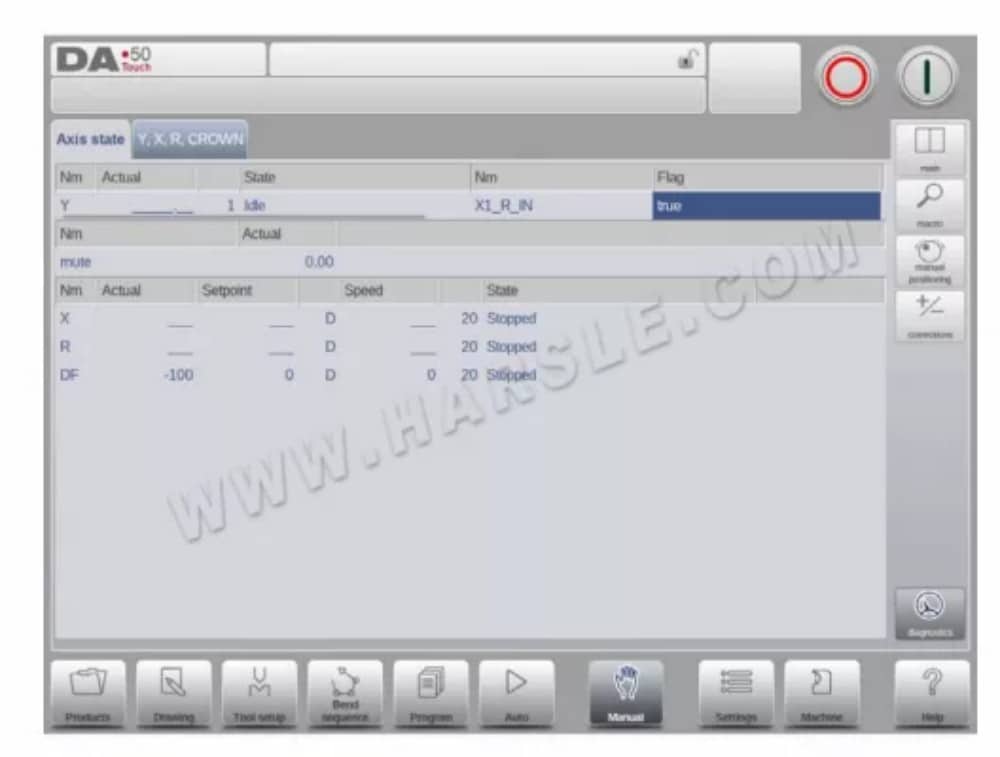

⒐Positionnement manuel

Sur la page de positionnement manuel, en mode manuel et automatique, un curseur en bas de l'écran permet de positionner l'axe. La distance parcourue par le curseur détermine la vitesse de l'axe. Lorsque le curseur est relâché, l'axe s'arrête. Les boutons situés à chaque extrémité du curseur permettent d'affiner la position de l'axe. Lors du glissement, un signal sonore indique que l'axe est en mouvement.

⒑Versions du logiciel

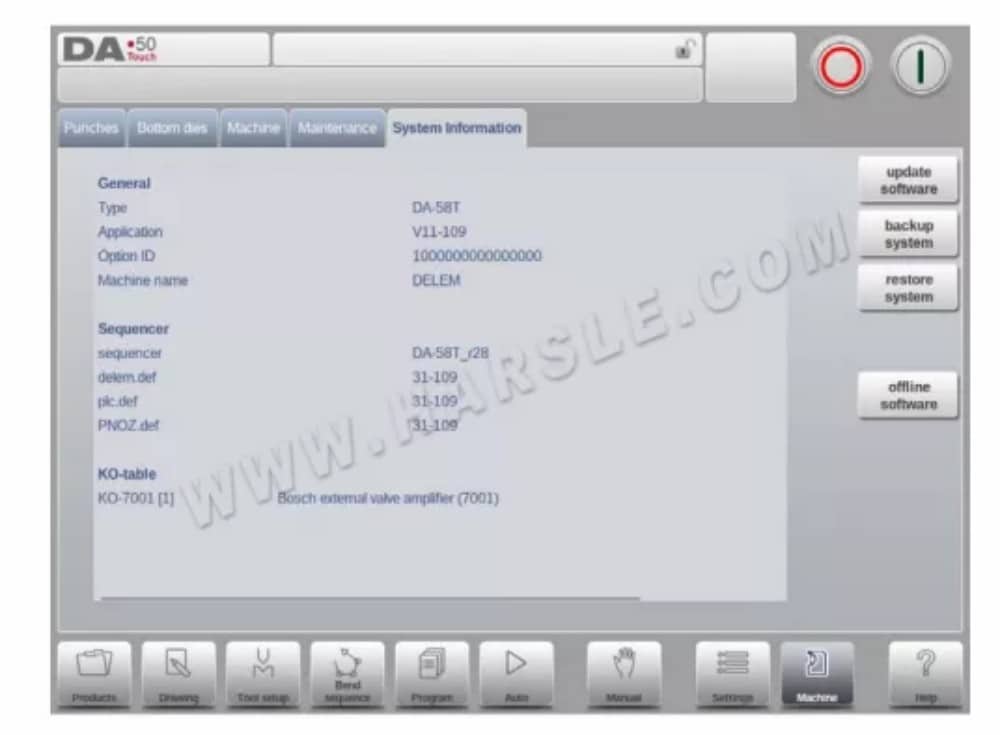

La version du logiciel que vous contrôlez est affichée dans l'onglet Informations système du menu Machine.

Produits, la bibliothèque de produits

● Introduction

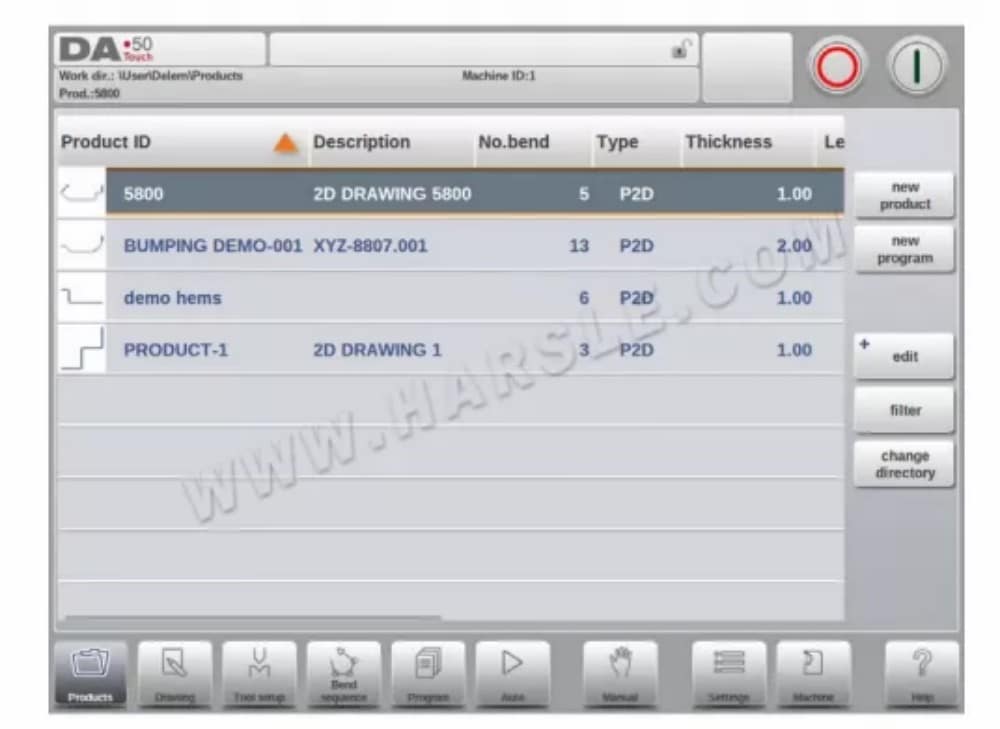

⒈La vue principale

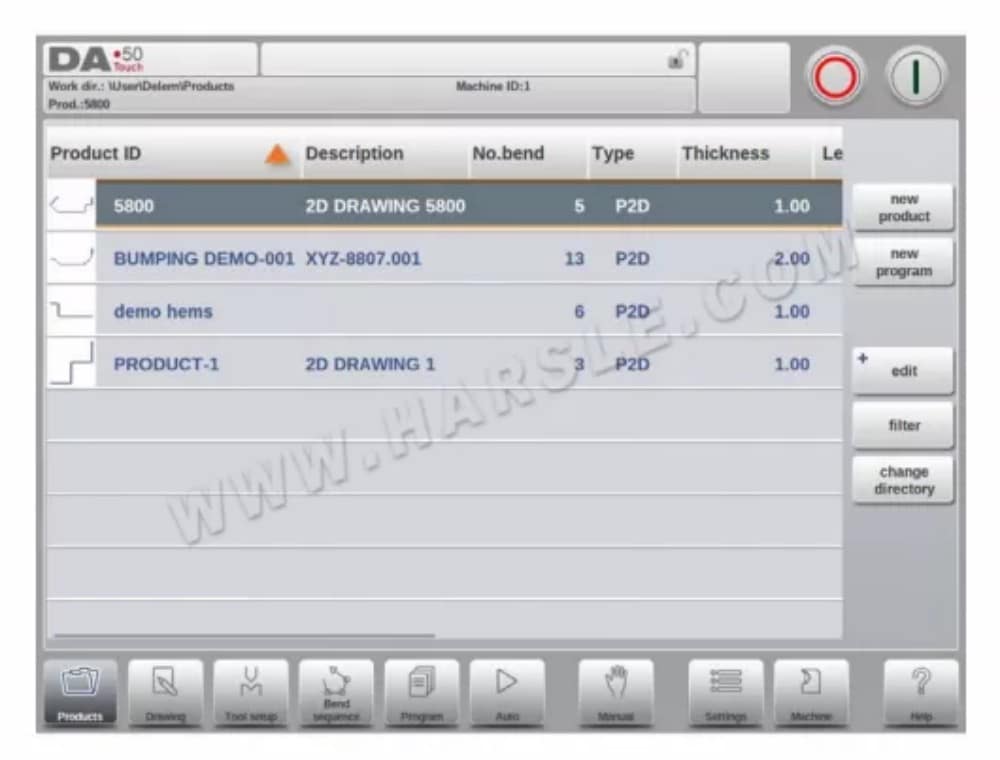

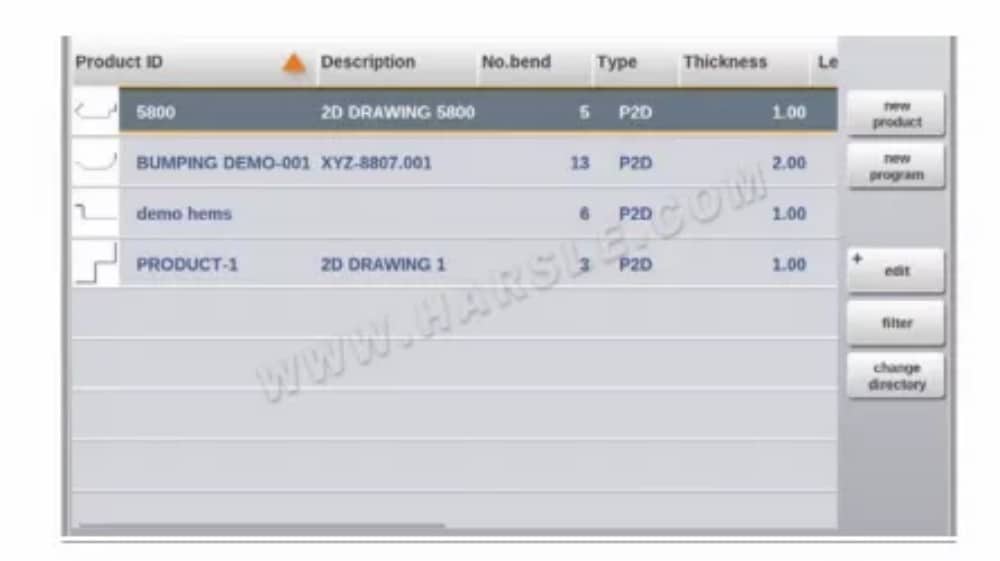

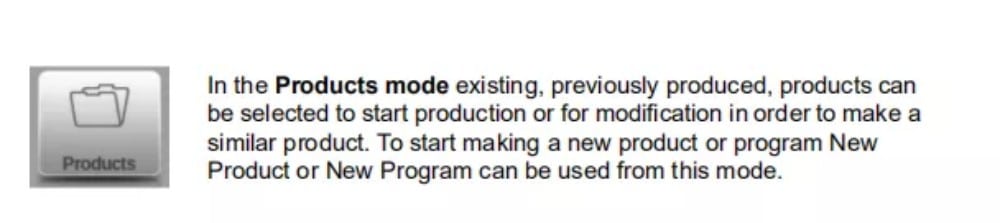

Le mode « Produits » offre un aperçu de la bibliothèque de programmes du contrôleur. Ce mode permet de sélectionner (charger) un programme, puis de le modifier ou de l'exécuter. Chaque élément de la liste comprend une miniature du produit graphique (un symbole est affiché pour les programmes numériques), son identifiant, sa description, le nombre de coudes, le type de produit et la date de sa dernière utilisation ou modification.

⒉Sélection de produits

Pour sélectionner un produit, un simple appui suffit. Le produit est alors sélectionné et chargé en mémoire. La production peut alors être lancée en appuyant sur « Auto ». Vous pouvez également naviguer dans le dessin du produit (le cas échéant), la configuration de l'outil, la séquence de pliage et le programme numérique du produit.

⒊Nouveau produit, démarrage d'un nouveau produit graphique

Pour démarrer un nouveau produit graphique, appuyez sur Nouveau produit.

Une fois le nouveau produit choisi, la programmation d'un nouveau produit commence avec ses détails généraux tels que l'ID du produit, l'épaisseur et le matériau.

⒋Nouveau programme, démarrage d'un programme numérique

Pour démarrer un nouveau programme numérique, appuyez sur Nouveau programme.

Une fois le nouveau programme sélectionné, la programmation commence avec ses informations générales, telles que l'identifiant du produit, l'épaisseur et le matériau. L'onglet « Général » affiché se trouve à côté des onglets suivants, prêts à programmer le premier pli.

⒌Modifier, copier et supprimer un produit ou un programme

Pour supprimer un produit en mode Produits, sélectionnez-le en appuyant dessus. Il sera sélectionné. Appuyez ensuite sur « Modifier » et utilisez « Supprimer ». Pour le supprimer définitivement, confirmez la question. Pour supprimer tous les produits et programmes en une seule fois, appuyez sur « Supprimer tout ».

Pour copier un produit, sélectionnez-le ou le programme, puis appuyez sur « Modifier » et utilisez « Copier ». Le nom du produit peut ensuite être programmé et la copie est effectuée. Le produit apparaîtra dans le même répertoire. Le produit copié sera une copie exacte, incluant la configuration de l'outil et le pliage.

séquence si disponible.

⒍ Verrouillage/déverrouillage du produit

La fonction Verrouillage/Déverrouillage des produits offre une méthode simple pour empêcher toute modification accidentelle des programmes ou produits finis. Ainsi, les produits testés et validés ne peuvent être modifiés que s'ils sont déverrouillés.

Lorsque vous appuyez sur Modifier, la fonction Verrouiller le produit / Déverrouiller le produit peut être commutée pour chaque produit ou programme.

⒎Fonction de filtre

Pour faciliter la recherche de produits, la fonction de filtrage permet des recherches en direct dans tout le mode Produits.

En appuyant sur Filtrer, l'écran de filtrage s'affiche. Saisissez la chaîne de filtrage souhaitée, éventuellement séparée par des espaces, pour lancer la recherche en direct.

Il est possible de sélectionner une autre vue. La propriété spécifique sur laquelle le filtre est appliqué peut également être modifiée via la fonction Sélection.

Les sélections peuvent être effectuées sur l'ID du produit ou la description du produit.

Vous pouvez saisir un nom ou un numéro complet, ou seulement une partie. Si vous saisissez une partie d'un nom et que cette partie apparaît dans plusieurs noms de produits, le contrôle affichera tous les noms de produits qui contiennent cette partie. Il est également possible de saisir une combinaison nom-numéro.

Voir également la section 1.6.2 sur le filtrage et la « recherche en direct ».

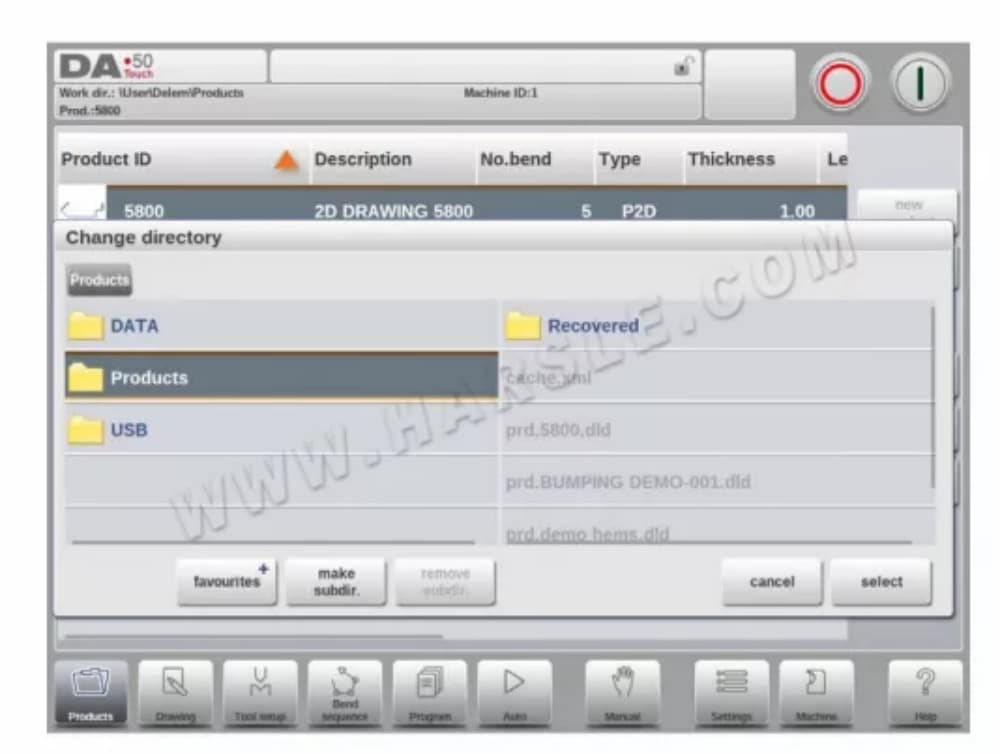

⒏ Changer de répertoire

Pour changer de répertoire de produits ou en ajouter un nouveau, appuyez sur « Modifier le répertoire ». Si un répertoire obsolète doit être supprimé, sélectionnez-le et appuyez sur « Supprimer le répertoire ». Une fois le répertoire souhaité atteint, appuyez sur « Sélectionner » pour revenir à l'écran « Produits », qui affichera tous les produits du répertoire. Le nom du répertoire local actif s'affiche dans l'en-tête.

⒐Sélection du produit réseau (disponible uniquement lorsque l'option Réseau a été installée)

Lorsqu'un répertoire réseau est monté dans le contrôle, ce répertoire se trouve sous Réseau. Le réseau est disponible à côté du répertoire Produit lors de l'utilisation de la fonction de changement de répertoire. Le nom du lecteur monté indique la disponibilité pour la sélection du produit.

stockage.

Vous pouvez parcourir les répertoires réseau grâce au navigateur. Vous pouvez sélectionner, ajouter et supprimer des répertoires, et sélectionner des produits. Lorsque vous atteignez le répertoire souhaité, appuyez sur « Sélectionner » pour revenir à l'écran « Produits », qui affichera tous les produits du répertoire. Le répertoire réseau est désormais le répertoire local actif. Son nom s'affiche dans l'en-tête de l'écran.

Dessin du produit

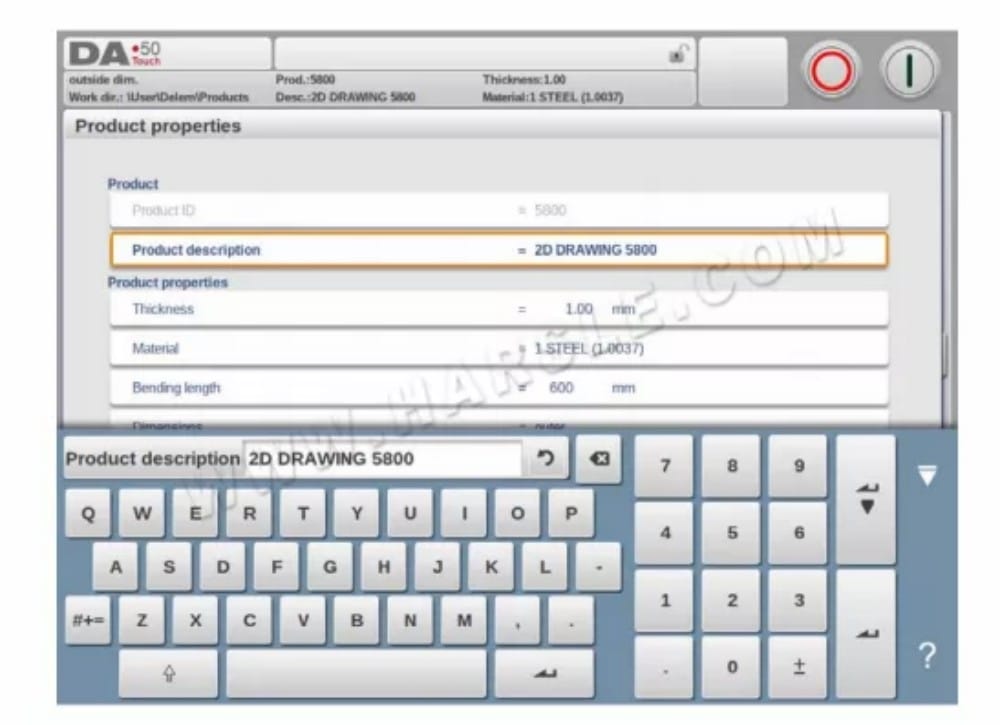

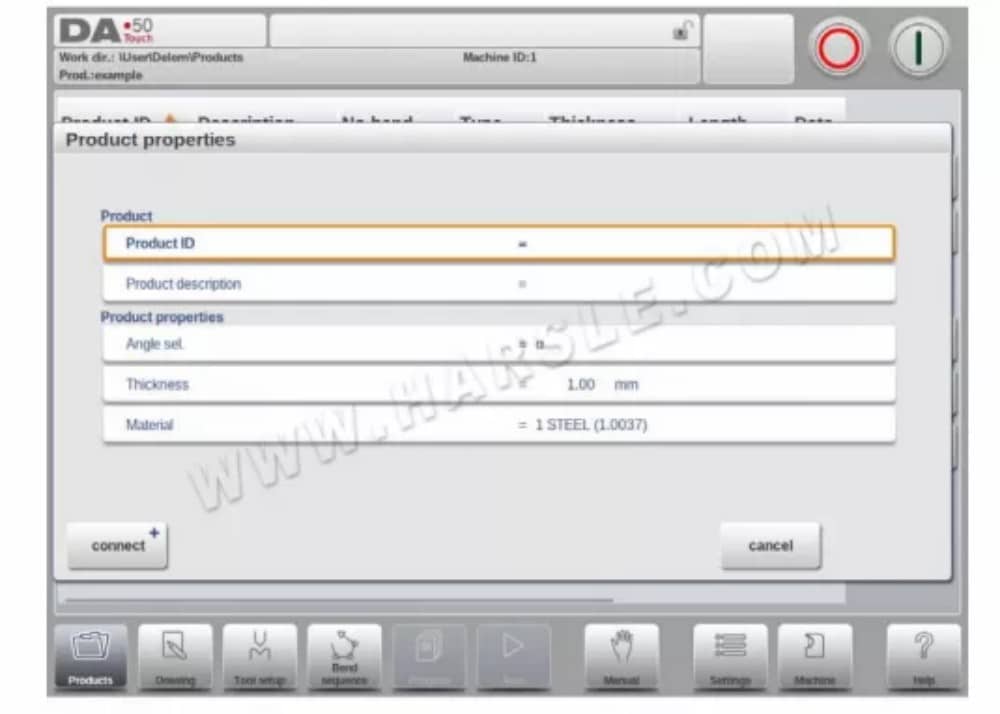

● Propriétés générales du produit

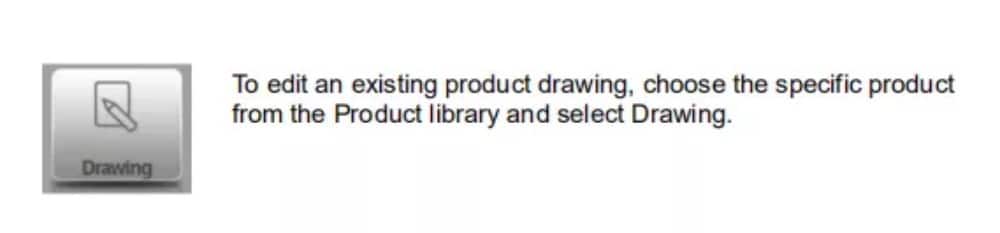

Pour démarrer un nouveau dessin de produit, choisissez Nouveau produit dans la bibliothèque de produits

Lorsqu'un nouveau dessin de produit est lancé, un écran présentant les propriétés générales du produit s'affiche. Ces propriétés, données générales, doivent être définies avant de commencer le dessin.

●Dessin de produit 2D

⒈ Introduction

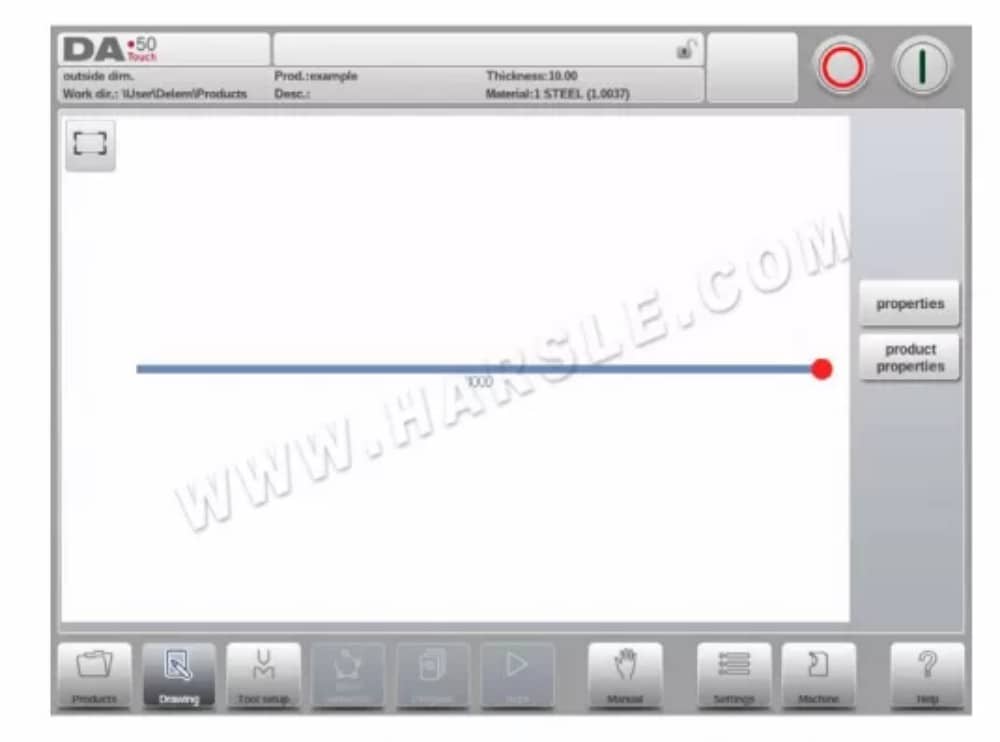

Après avoir saisi les données générales du produit, l'écran de dessin apparaît.

Dans la ligne d'informations supérieure, vous trouverez les informations sur l'ID du produit, la description du produit, la sélection des dimensions intérieures/extérieures et le répertoire du produit réel.

Vous pouvez maintenant créer le profil du produit. Touchez-le du doigt et créez rapidement le produit en mode « esquisse ». Les dimensions réelles du produit et les valeurs correspondantes peuvent ensuite être saisies au clavier.

Il est également possible de saisir directement l'angle du pli, suivi de la longueur de ce côté, à l'aide du clavier et de la touche Entrée. Les propriétés s'affichent dans la barre de saisie du clavier. Cette procédure se poursuit jusqu'à ce que le produit obtienne le profil souhaité.

Les données du produit peuvent être modifiées en sélectionnant « Propriétés du produit ». Les propriétés des angles et des lignes du produit peuvent également être modifiées en sélectionnant « Propriétés ».

●Propriétés de la ligne

⒈Introduction

Lorsque le curseur se trouve sur l'une des lignes de produits, il est possible de modifier les propriétés de cette ligne en sélectionnant Propriétés.

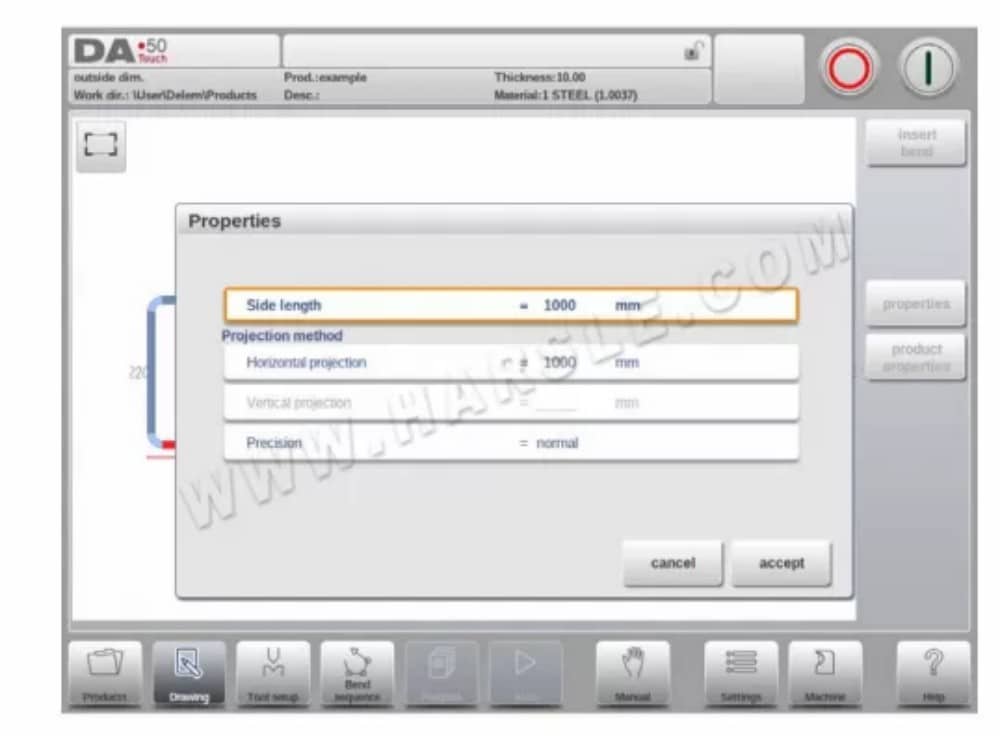

● Projection

À l'intérieur de la fenêtre avec les propriétés de ligne, les propriétés de projection suivantes peuvent être programmées :

Projection horizontale

La distance horizontale qu'une ligne doit mesurer, quelle que soit sa valeur d'angle.

Projection verticale

La distance verticale qu'une ligne doit mesurer, quelle que soit sa valeur d'angle.

● Sélection de précision

Lorsque le curseur de dessin se trouve sur un segment de ligne, vous pouvez sélectionner le niveau de précision de cette ligne. Accédez aux propriétés et au paramètre « Précision ».

● Propriétés de courbure

⒈Dessiner un produit graphiquement revient simplement à programmer la longueur de ligne, la valeur d'angle, la longueur de ligne suivante, etc., jusqu'à ce que le produit obtienne la forme souhaitée. Les courbures du produit ont leurs propriétés standard ou spécifiques. Les propriétés de courbure peuvent être définies en sélectionnant la courbure et

sélection des propriétés.

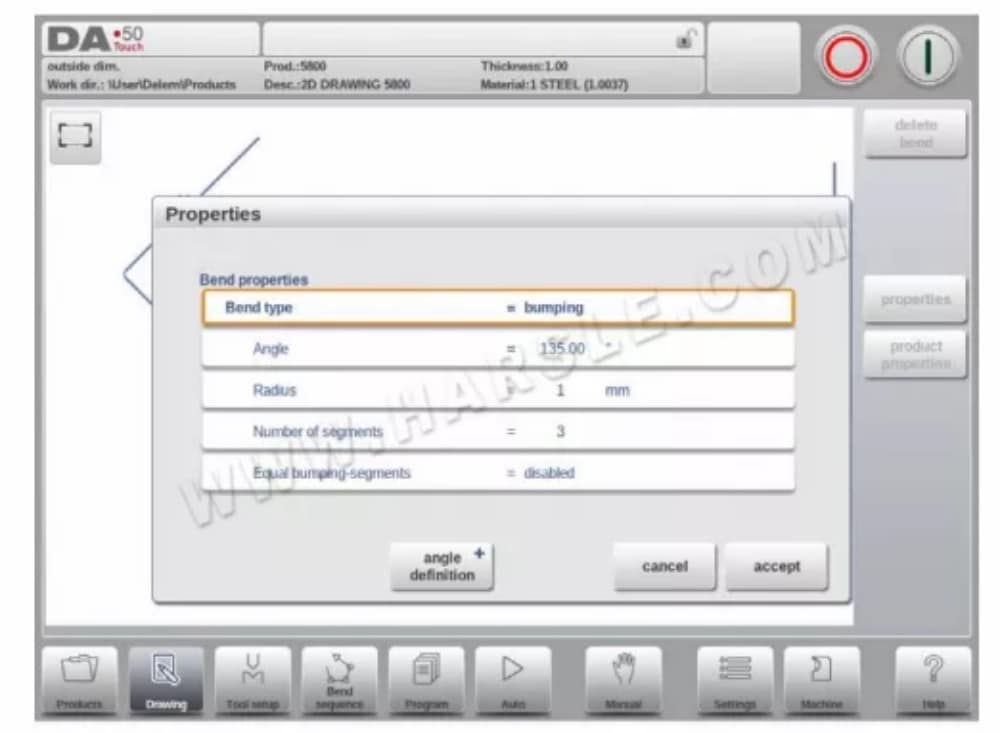

⒉ Grand rayon : Choc

Si un outil à grand rayon n'est pas disponible, la méthode du bumping peut être utilisée. Cette méthode permet d'obtenir un grand rayon sur un produit par une série de légers pliages successifs.

⒊Ourlet plié

Lors de la création du profil requis pour un produit avec un pli d'ourlet, il est possible de préparer une aile avec un angle de pré-pliage, de placer le curseur sur le pli et de sélectionner « Propriétés ». Les propriétés du pli peuvent être programmées dans la fenêtre contextuelle.

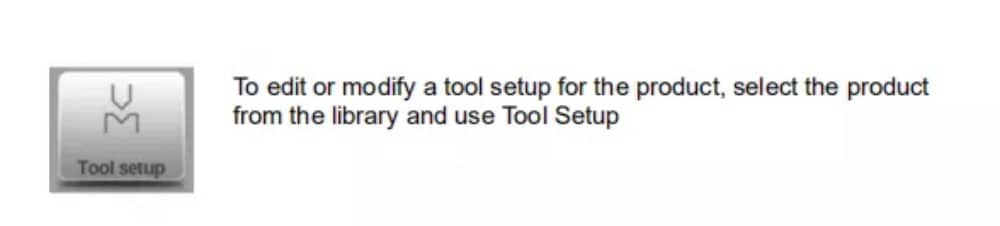

Configuration de l'outil

● Introduction

● Procédure standard

Une fois la fonction Configuration d'outils activée, l'écran affiche la configuration machine active. Le poinçon et la matrice peuvent être sélectionnés dans la bibliothèque d'outils.

● Sélection d'outils

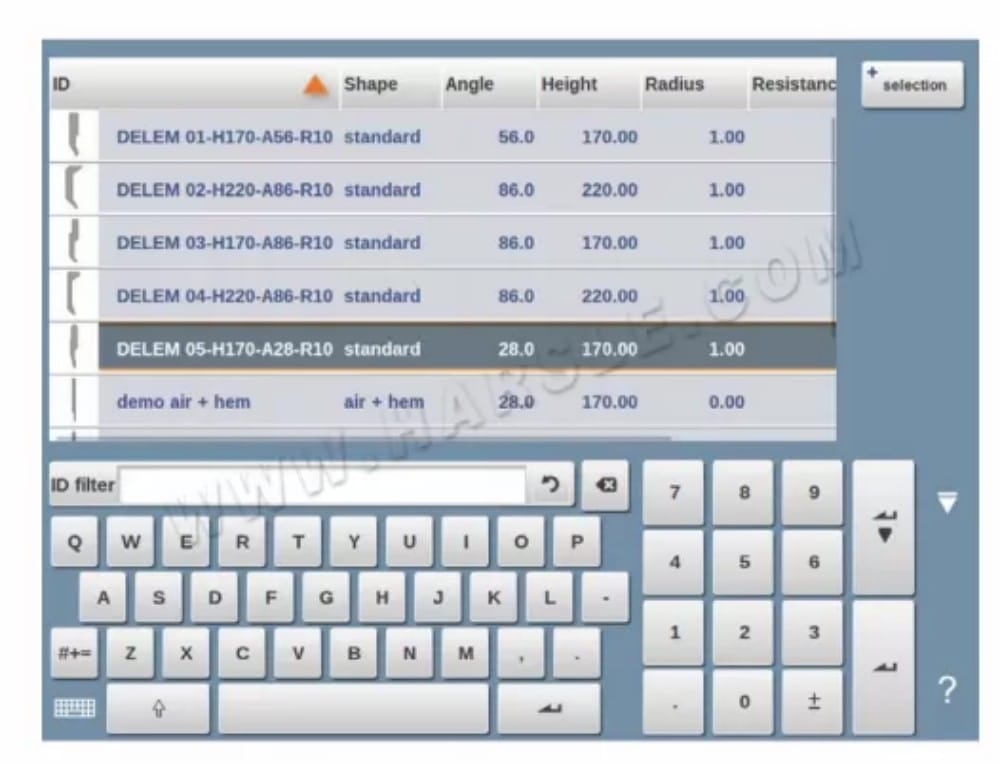

Lors de la sélection des outils, les outils supérieur et inférieur (resp. poinçon et matrice) peuvent être sélectionnés dans la bibliothèque d'outils.

Appuyez sur Sélectionner le poinçon ou Sélectionner la matrice pour modifier les outils selon la configuration.

Pour modifier le filtrage, la sélection peut être utilisée pour basculer entre l'ID et la description.

Séquence de pliage

● Introduction

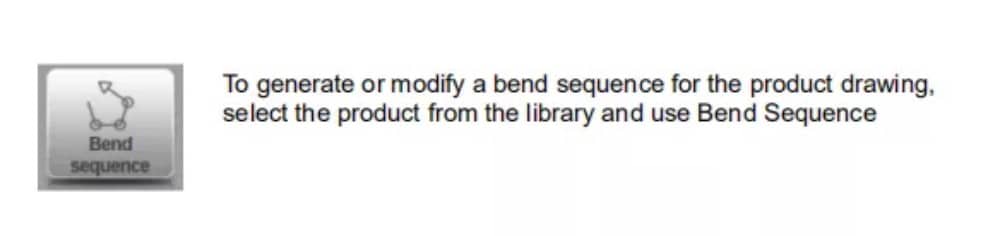

Lorsqu'une configuration d'outil est disponible, la simulation de pliage peut être lancée afin de déterminer une séquence de pliage pour le produit actif. La détermination de la séquence de pliage est lancée en appuyant sur le bouton de navigation « Séquence de pliage ».

La détermination de la séquence de pliage peut être réalisée par calcul automatique à partir du produit plié. Il est également possible de déterminer la séquence manuellement à partir du produit plat, sans recourir au calcul automatique.

Dans l'écran de séquence de pliage, le produit apparaît entre les outils, dans une position de dernier pliage possible. Au démarrage de la simulation, le produit est affiché dans son état final. Pour obtenir une séquence de pliage, le produit doit être déplié du dernier au premier pliage. Cette opération est possible à l'aide des touches de fonction disponibles.

Lorsqu'il est préférable de commencer avec un produit déplié pour choisir manuellement la séquence de pliage, celle-ci peut être choisie sous le bouton de commande Séquence de pliage.

● Sélecteur de courbure

Dans l'écran de séquence de virages, les virages peuvent être sélectionnés et parcourus grâce au sélecteur de virages. En haut de l'écran, le nombre de virages est indiqué par des sélecteurs préliminaires. Une fois la séquence de virages terminée, ces derniers sont tous colorés, actifs et affichent un indicateur de virage.

● Déplier le produit

Pour générer un programme CNC, la séquence de pliage doit être connue. Il existe deux méthodes pour y parvenir :

• Appuyez sur la touche de fonction « Calculer ». La commande calculera automatiquement la séquence de pliage la plus rapide possible pour ce produit.

• Appuyez plusieurs fois sur la touche de fonction Déplier jusqu'à ce que le produit soit complètement déplié.

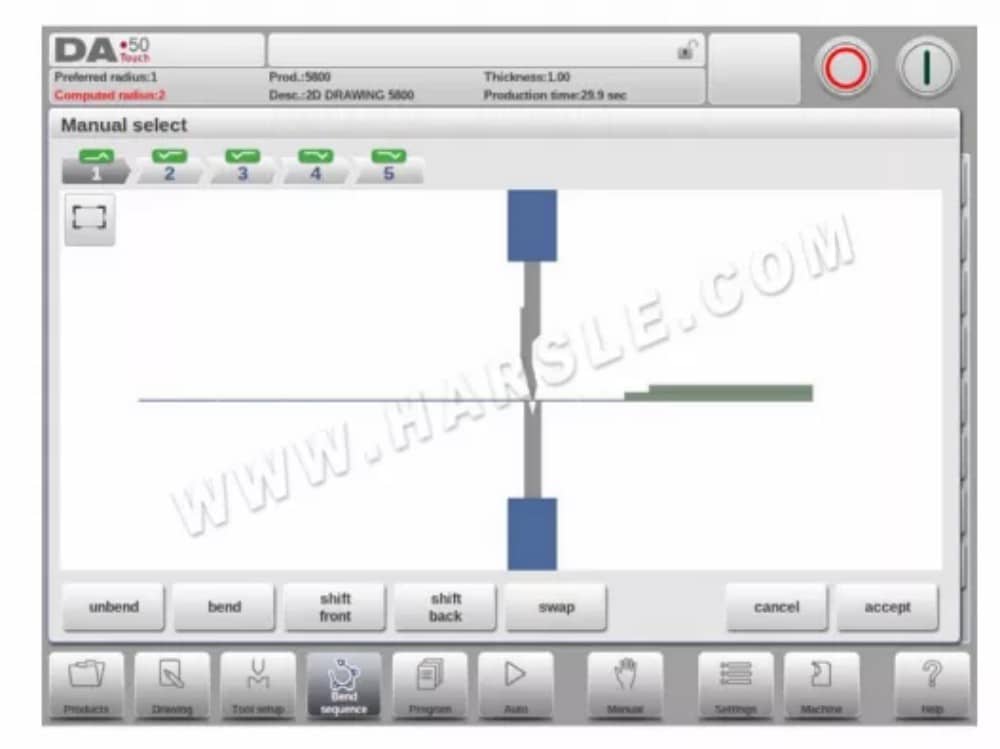

●Sélection manuelle des coudes

Normalement, la commande propose le pliage (ou dépliage) suivant d'une séquence. Ce choix est calculé par la commande en fonction des affectations programmées, de la forme du produit et des outils utilisés. Pour diverses raisons, il peut être nécessaire de choisir une autre ligne de pliage pour la séquence de pliage. La séquence de pliage peut être modifiée/définie via la fonction Sélection manuelle. Une fois cette fonction sélectionnée, une nouvelle fenêtre s'ouvre.

⑴Jauge de changement de vitesse

Le contrôle calcule automatiquement à chaque virage les positions des axes X et R.

Il prend en compte les valeurs des options assignées et recherche une solution sans collision des doigts avec le produit. Pour choisir des positions alternatives, vous pouvez déplacer les doigts manuellement en sélectionnant la fonction « Décaler la jauge ». Une nouvelle fenêtre apparaît.

● Devoirs

⒈ Introduction

Les affectations sont des paramètres avec lesquels le calcul de la séquence de pliage est contrôlé. L'écran des affectations est ouvert à partir de l'écran de configuration de l'outil avec la touche de fonction Affectation.

Le calcul automatique des séquences de pliage fonctionne avec plusieurs conditions afin de trouver un optimum entre un temps de production minimum, des possibilités de manutention sans collision produit/machine et produit/outil.

Pour trouver l'optimum, vous devez programmer plusieurs paramètres de calcul permettant de calculer la séquence de pliage. Certains de ces paramètres sont liés à la machine, d'autres à la précision du produit, aux possibilités de manutention et aux temps de rotation.

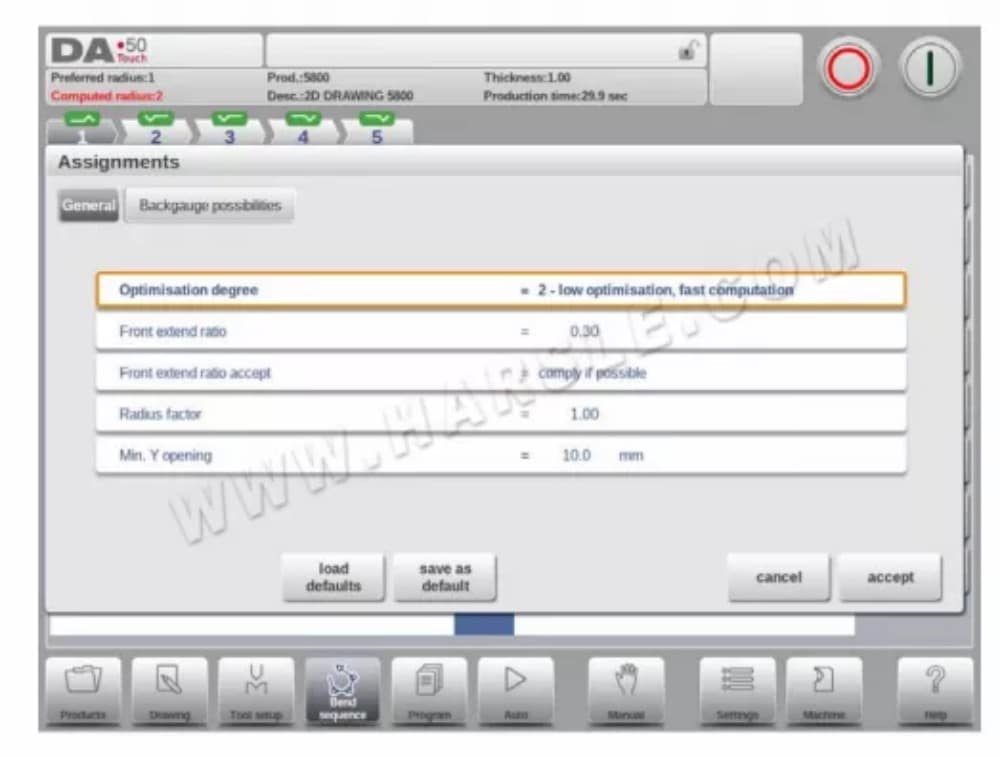

⒉ Devoirs – général

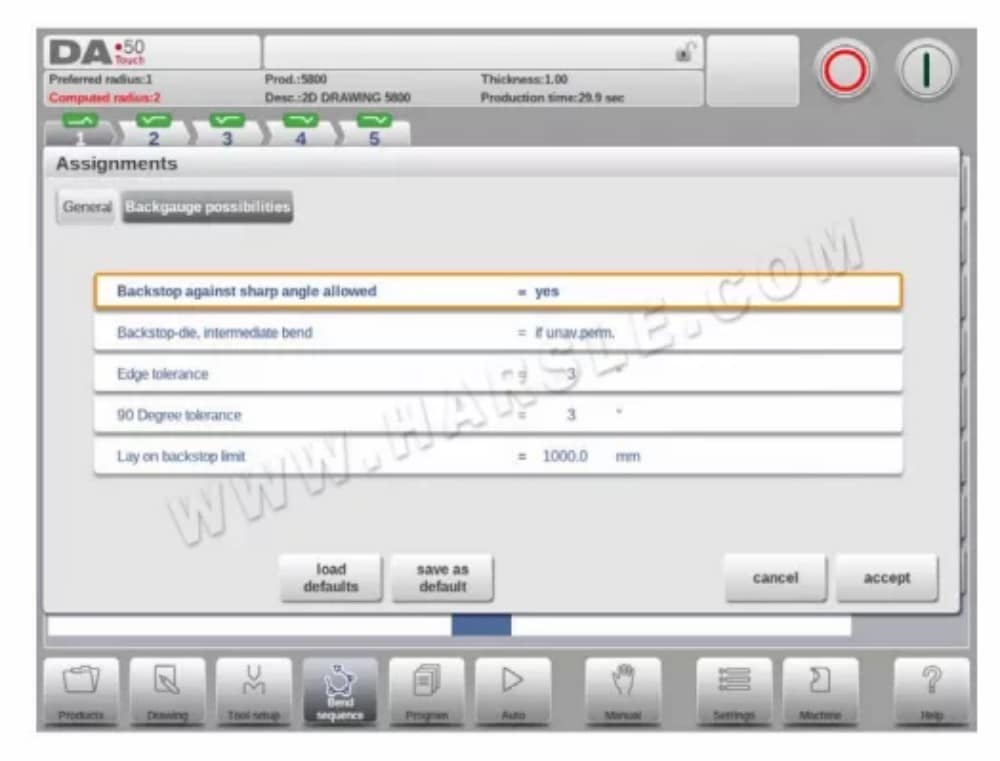

⒊Affectations – Possibilités de butée arrière

⒌ Afficher la séquence de pliage

Lorsque la fonction Afficher la séquence de pliage a été activée, un aperçu graphique de la séquence de pliage s'affiche.

Cette option peut être appelée à tout moment après le premier redressement. L'aperçu graphique affiche les courbures déterminées ainsi que celles non encore déterminées (point d'interrogation).

Chaque image de l'aperçu peut être agrandie ou réduite séparément grâce aux fonctions disponibles. Les images peuvent également être pivotées d'un simple mouvement du doigt.

Programmation de produits

● Introduction

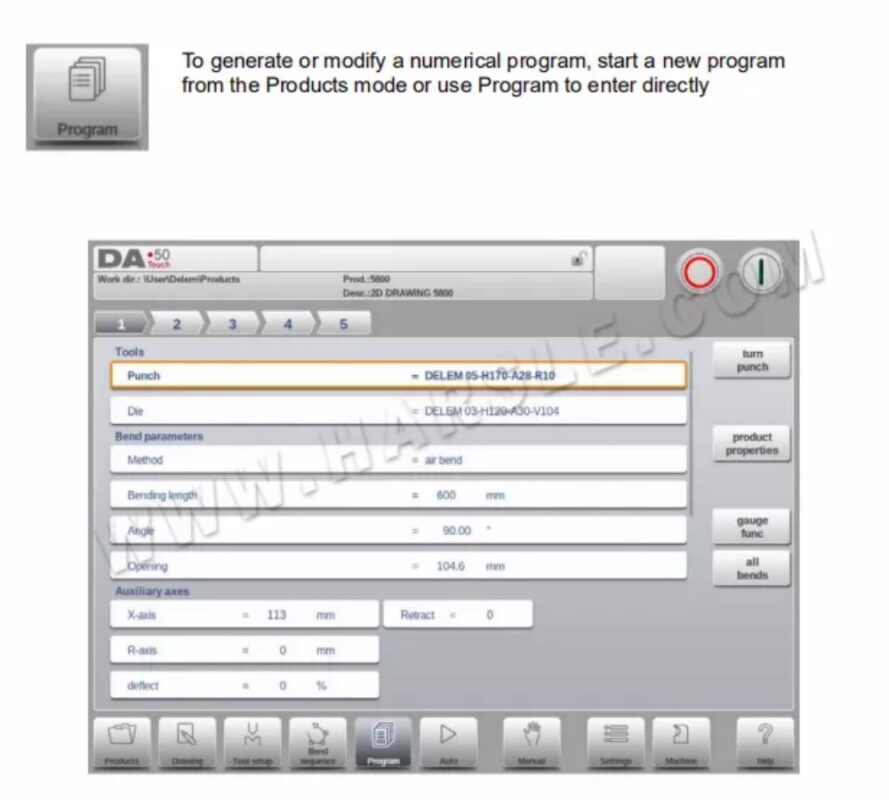

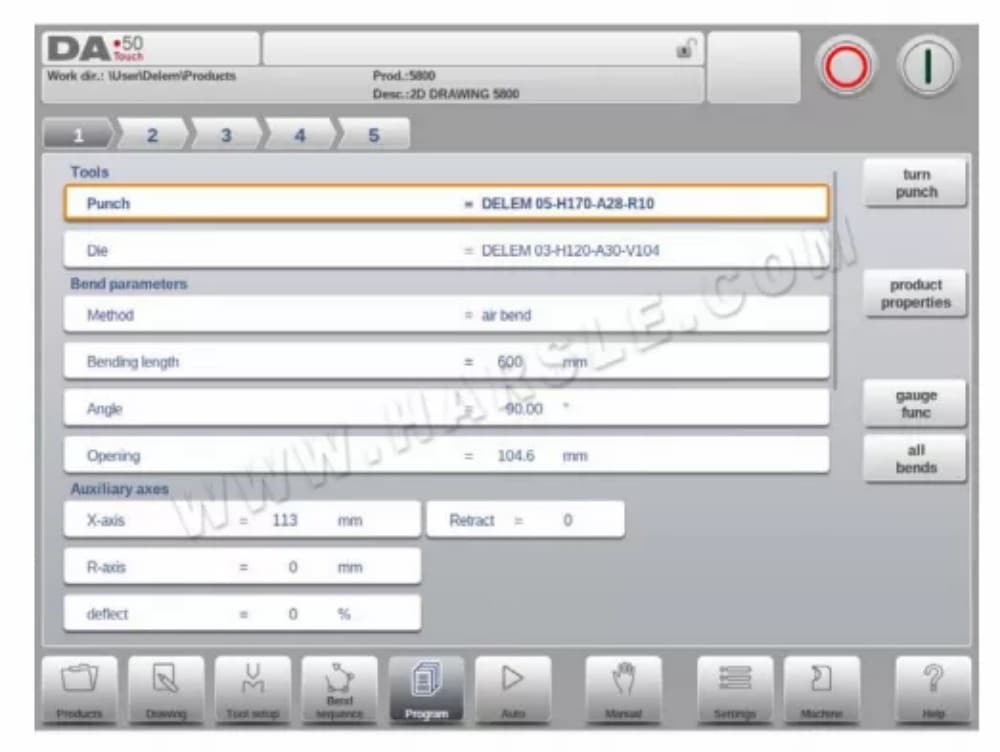

Pour modifier un programme CNC existant, sélectionnez un produit dans la vue d'ensemble des produits, puis cliquez sur le bouton de navigation « Programme ». Au démarrage d'un nouveau programme, sélectionnez « Nouveau programme ». Après avoir renseigné les principales propriétés du produit, le système basculera automatiquement vers « Programme ».

Dans les deux cas, un écran similaire à celui illustré ci-dessus devrait apparaître. La programmation et la modification des données s'effectuent de la même manière pour les deux modes.

●Paramètres de courbure

Les paramètres de chaque courbure sont répertoriés sur une page et peuvent être parcourus. Les paramètres spécifiques à chaque courbure sont expliqués ci-dessous.

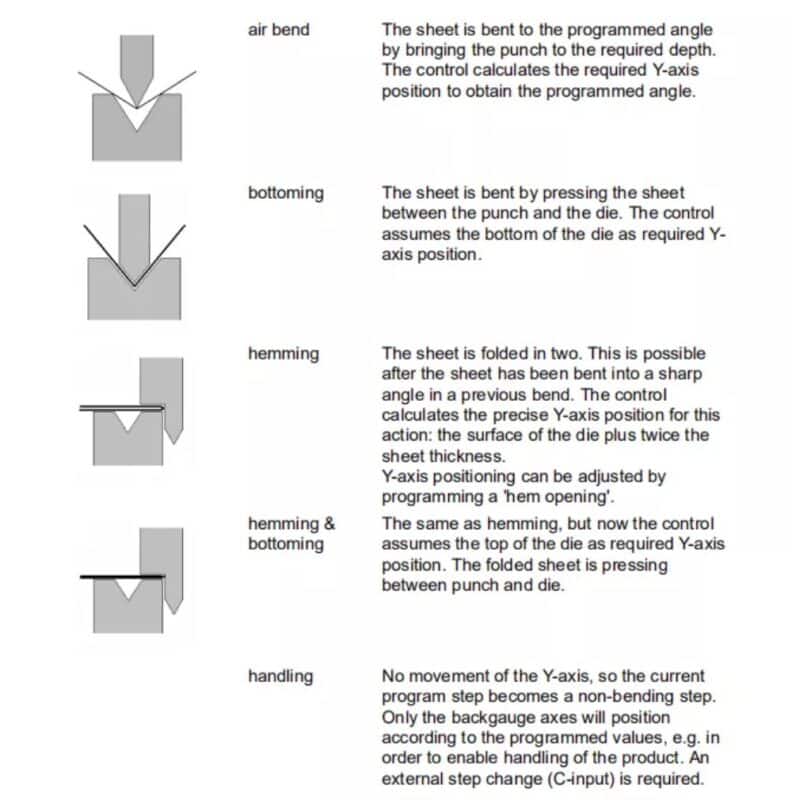

Méthodes de pliage

● Fonctions de courbure

Les fonctions auxiliaires du pliage peuvent être programmées en faisant défiler la page des paramètres de pliage.

●Remarques d'édition spéciales

Après avoir modifié les données du programme, le contrôle ne calculera pas automatiquement :

1 Force

2 Décompression

3 Réglage du dispositif de couronnement

4 Correction de position de l'axe X

Les paramètres 1 à 3 ne sont recalculés automatiquement que si le paramètre Auto

L'édition des calculs (voir le mode Paramètres) a été activée.

Le paramètre 4 n'est recalculé automatiquement que si le paramètre « Tableau de tolérance de pliage actif » (voir le mode Paramètres) est activé. Les corrections sur la position de l'axe X peuvent être modifiées avec les paramètres Corr.X (par pliage) et G-corr.X (pour tous les plis du programme actif) en mode Automatique.

Il y a une exception :

Lorsque le paramètre Méthode de pliage est modifié, la force et la décompression seront ajustées automatiquement.

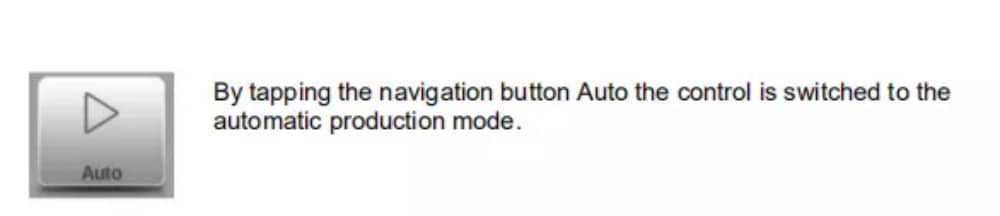

Mode automatique

● Introduction

En mode automatique, avec le programme actif, la production peut être lancée. Après avoir activé le mode automatique, appuyez sur le bouton Démarrer pour lancer la production.

Le mode automatique exécute le programme automatiquement, pliage par pliage, après avoir appuyé sur le bouton Démarrer. En sélectionnant un autre produit en mode Produits, présent dans la bibliothèque et déjà utilisé pour la production, vous pouvez immédiatement passer en mode Auto et lancer la production. Après chaque sélection d'un nouveau programme de pliage, vous devez vérifier vos outils et leur position sur la machine. Un message d'avertissement « Vérifier les outils » s'affiche à l'entrée en mode automatique.

Mode automatique

● Introduction

En mode automatique, avec le programme actif, la production peut être lancée. Après avoir activé le mode automatique, appuyez sur le bouton Démarrer pour lancer la production.

Le mode automatique exécute le programme automatiquement, pli par pli, après avoir appuyé sur le bouton Démarrer. Lors de la sélection d'un autre produit dans le mode Produits, présent dans la bibliothèque et ayant

Si la machine a déjà été utilisée en production, vous pouvez immédiatement passer en mode Auto et démarrer la production. Après chaque sélection d'un programme de pliage différent, vous devez vérifier vos outils et leur position sur la machine. Un message d'avertissement « Vérifier les outils » s'affiche lorsque vous passez en mode automatique.

Dans l'en-tête de l'écran du mode Auto, le produit sélectionné est affiché avec sa description. En haut de l'écran, le sélecteur de courbure affiche les courbures disponibles dans le programme. Appuyez sur la courbure souhaitée pour la sélectionner. Appuyez sur le bouton Démarrer pour démarrer à partir de cette courbure. Les détails de la courbure sélectionnée sont affichés dans les vues disponibles.

⒈Mode automatique, explication des paramètres

Voici une liste des paramètres disponibles en mode Auto.

● Modes d'affichage

L'écran du mode automatique offre une variété d'affichages, selon la méthode de production utilisée. Lorsque vous sélectionnez le mode automatique pour la première fois, l'écran principal apparaît. Les modes d'affichage disponibles peuvent être sélectionnés à droite de l'écran.

Les modes d’affichage suivants sont disponibles :

●Correction des bosses

En cas de courbure de bosse sélectionnée, une correction générale peut être saisie. Cette fonction est activée lorsque le curseur est positionné sur le paramètre de correction d'angle (« corr. α1/α2 »). Elle n'est disponible que si le produit chargé contient une courbure de bosse.

Avec Bumping Corr., une nouvelle fenêtre apparaît dans laquelle la correction peut être saisie.

Mode manuel

●Introduction

En mode manuel, vous programmez les paramètres d'un pliage. Ce mode est utile pour les tests, l'étalonnage et les pliages individuels.

Le mode manuel est indépendant du mode automatique et peut être programmé indépendamment des programmes en mémoire. En haut de l'écran du mode manuel se trouvent la position actuelle de l'axe Y et de l'axe X principal. Tous les autres axes et fonctions sont listés un par un dans les deux colonnes ci-dessous.

Lorsque la valeur de l'axe Y ou la valeur de l'axe X est mise en surbrillance, cela signifie que les marqueurs de référence de ces axes ont été trouvés et qu'ils sont correctement positionnés par rapport à leurs valeurs programmées.

⒈Mode manuel, explication des paramètres

Voici une liste des paramètres disponibles en mode manuel.

● Paramètres de programmation et vues

En mode manuel, les paramètres peuvent être programmés un par un. L'effet d'un paramètre sur les autres paramètres peut être calculé automatiquement ou manuellement. Cela dépend du mode sélectionné à gauche de l'écran. L'option « Calcul automatique » permet de

choisir entre :

●Macro

Avec Macro, le contrôleur bascule vers une nouvelle vue avec uniquement les grandes valeurs d'axes à l'écran. Cette vue peut être utilisée lorsque l'on travaille à distance du contrôleur, tout en conservant la possibilité de lire les valeurs des axes.

●Déplacement manuel des axes

⒈ Procédure de mouvement

Pour déplacer manuellement un axe vers une position spécifique, utilisez le curseur en bas de l'écran. Après avoir appuyé sur « Position manuelle » dans l'écran principal du mode manuel, l'écran suivant apparaît :

⒉Enseigner

Pour enseigner le contrôle, en reprenant une position trouvée par le déplacement manuel d'un axe, une procédure simple peut être utilisée.

Après avoir déplacé un axe à une certaine position avec le curseur, vous pouvez enregistrer cette position. Pour ce faire, appuyez sur le nom de l'axe dans la colonne « Programmé ». La valeur réelle de l'axe (à gauche) apparaîtra dans le champ de l'axe programmé (à droite).

●Corrections

Dans ce mode d'affichage, les corrections pour le pli programmé en mode manuel sont affichées. Puisqu'il s'agit toujours d'un seul pli, une seule ligne sera affichée.

Les corrections programmées peuvent être vérifiées ici, de la même manière que celles en mode automatique. Les entrées de la base de données de corrections et de la correction initiale peuvent également être surveillées sur cet écran. Leur influence sur le résultat du pliage étant significative, l'accès à la base de données est possible.

être utilisé pour modifier. Cela peut également être utile pour trouver les corrections appropriées lors des tests et stocker les résultats dans la base de données.

●Diagnostic

En appuyant sur « Diagnostics », le contrôleur bascule vers une nouvelle vue affichant l'état des axes. Cette fenêtre permet d'observer l'état actuel des axes disponibles. Cet écran peut également être actif au démarrage du contrôleur. Il permet ainsi de surveiller son comportement.

pendant un cycle de pliage.

Paramètres

●Introduction

Le mode Paramètres du contrôle, qui se trouve dans le panneau de navigation, donne accès à toutes sortes de paramètres qui influencent la programmation de nouveaux produits et programmes. Des valeurs par défaut et des contraintes spécifiques peuvent être définies.

Les paramètres sont répartis sur plusieurs onglets organisant logiquement les différents sujets. Les sections suivantes présentent les onglets disponibles et les paramètres détaillés.

La navigation entre les onglets se fait simplement en appuyant dessus et en sélectionnant l'élément à modifier. Comme il peut y avoir plus d'onglets que l'écran ne peut en afficher, faire glisser les onglets horizontalement permet de visualiser et de sélectionner tous les onglets disponibles.

●Général

Sélectionnez l'onglet souhaité et appuyez sur le paramètre à modifier. Lorsque les paramètres ont une valeur numérique ou alphanumérique, un clavier apparaît pour vous permettre de saisir la valeur souhaitée. Lorsque le paramètre ou le réglage peut être sélectionné dans une liste, celle-ci s'affiche et vous permet de le sélectionner.

Se fait par simple pression. Les listes plus longues permettent de faire défiler verticalement pour vérifier les éléments disponibles.

●Matériaux

Cet onglet permet de programmer les matériaux et leurs propriétés. Il est possible de modifier les matériaux existants, d'en ajouter de nouveaux ou d'en supprimer. Un maximum de 99 matériaux peut être programmé sur la commande.

●Sauvegarde / restauration

Cet onglet permet de sauvegarder et de restaurer des produits, des outils, des paramètres et des tables. Lorsque des produits ou des outils proviennent d'anciens modèles de contrôle, une fonction d'importation est également disponible. Les outils et les produits peuvent être sauvegardés et restaurés selon les procédures suivantes.

Les procédures de sauvegarde ou de lecture des données sont similaires pour tous les types de supports de sauvegarde : par exemple réseau ou clé USB

Télécharger le manuel

Si vous souhaitez télécharger le manuel d'utilisation du DELEM DA-58T au format PDF, vous pouvez vous rendre dans notre centre de téléchargement, vous y trouverez tous les manuels dont vous aurez besoin.

https://www.harsle.com/DELEM-dc48744.html
