Pour explorer les subtilités du mode Paramètres du DELEM DA-66T, il est important de comprendre les différents réglages qui peuvent améliorer les performances et l'efficacité de votre machine. Si vous souhaitez en savoir plus sur les réglages possibles dans le mode Paramètres du DELEM DA-66T, vous êtes au bon endroit.

Dans cet article, je vais vous présenter les éléments clés que vous pouvez modifier dans ce mode, vous offrant ainsi une compréhension claire de la manière d'optimiser la configuration de votre presse plieuse pour une productivité maximale.

Introduction au mode de réglage du contrôle

Les paramètres sont répartis sur plusieurs onglets organisant logiquement les différents sujets. Les sections suivantes présentent les onglets disponibles et les paramètres détaillés.

Le mode de configuration du DELEM DA-66T constitue un véritable centre de contrôle complet, permettant aux opérateurs de configurer divers paramètres de la machine afin d'optimiser ses performances. Ce mode est essentiel pour adapter le système aux différents besoins opérationnels et garantir des résultats précis.

Options de paramètres

Sélectionnez l'onglet souhaité et appuyez sur le paramètre à modifier. Lorsque les paramètres ont une valeur numérique ou alphanumérique, un clavier apparaît pour vous permettre de saisir la valeur souhaitée.

• Pouce/mm Sélectionnez : Basculez facilement entre les systèmes de mesure pour répondre aux exigences de votre projet.
• Tonnes/kN Sélectionnez : Choisissez l’unité de mesure de force qui correspond le mieux à vos spécifications.
• Résistance par m/mm Sélection : Définissez les paramètres de résistance pour correspondre aux matériaux et aux processus.

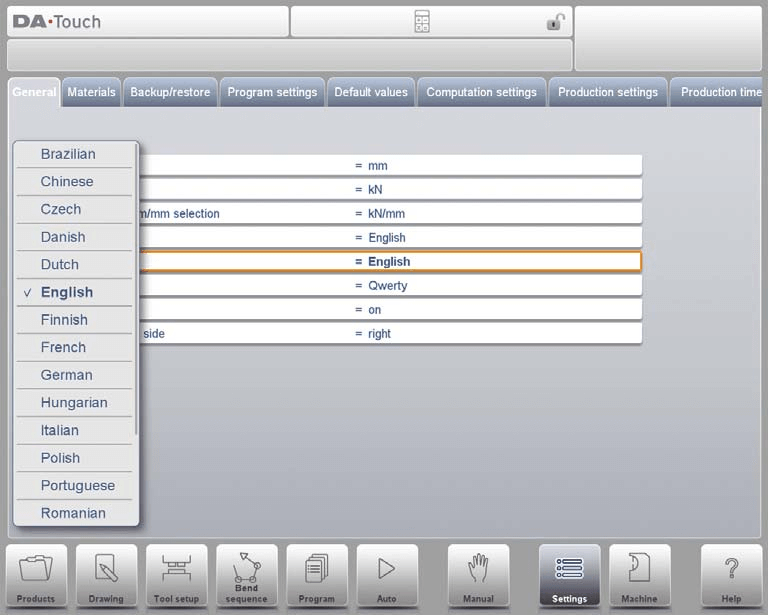

• Langue: Sélectionnez la langue préférée pour les interfaces utilisateur afin d'améliorer la convivialité.
• Aide Langue: Définissez la langue de la documentation d'aide pour aider les équipes internationales.
• Disposition du clavier : Personnalisez la disposition du clavier pour la commodité et l'efficacité de l'utilisateur.
• Son clé : Basculez les sons des boutons pour fournir un retour sonore pendant le fonctionnement.
• Panneau de commande latéral : Ajustez les paramètres d’affichage pour une accessibilité optimale du panneau de commande.

Matériaux de programmation avec leurs propriétés

Cet onglet du mode Paramètres du DELEM DA-66T permet de programmer les matériaux et leurs propriétés. Il est possible de modifier les matériaux existants, d'en ajouter de nouveaux ou d'en supprimer. La commande peut programmer jusqu'à 99 matériaux.

Pour chaque matériau, trois propriétés sont présentes et peuvent être visualisées et éditées.

• Nom du matériau : Définir le type de matériau pour les processus.
• Résistance à la traction: Les valeurs de résistance à la traction d'entrée sont cruciales pour des opérations de pliage précises.
• Module E : Spécifiez le module d'élasticité pour assurer une manipulation précise du matériau.

Dans le mode Paramètres du DELEM DA-66T, les matériaux sont initialement affichés par leur numéro (ID). Vous pouvez trier cette liste en appuyant sur le titre d'une colonne et en classant les matériaux selon leurs propriétés, par ordre croissant ou décroissant.

Pour ajuster un matériau existant, sélectionnez-le et modifiez les valeurs selon vos besoins. Pour supprimer un matériau, sélectionnez la ligne correspondante et utilisez l'option Supprimer le matériau pour l'effacer. Pour ajouter un nouveau matériau, sélectionnez une ligne vide et saisissez les valeurs nécessaires à sa programmation.

Sauvegarde / Restauration

Le mode Paramètres du DELEM DA-66T offre des fonctionnalités essentielles pour la sauvegarde et la restauration des produits, outils, paramètres et tables. Il inclut également une fonction d'importation permettant d'intégrer d'anciens modèles de contrôle pour les produits et outils.

Les outils et produits peuvent être sauvegardés et restaurés selon les procédures suivantes. Les procédures de sauvegarde et de lecture des données sont similaires pour tous les types de supports de sauvegarde : réseau ou clé USB, par exemple.

Le répertoire de sauvegarde proprement dit se compose d'un périphérique (clé USB, réseau) et d'un répertoire. Le choix des périphériques dépend des appareils connectés au contrôleur. Si nécessaire, des répertoires peuvent être créés et sélectionnés. Les emplacements de sauvegarde pour le stockage des produits et des outils sont définis indépendamment.

Sauvegarde du produit

Pour effectuer une sauvegarde des programmes sur le disque, choisissez Produits dans le menu principal Sauvegarde.

Une fois le répertoire de sauvegarde initial défini, l'écran de sauvegarde des produits apparaît.

Les fonctions clés comprennent :

• Emplacements actuels: Affichez les emplacements source et de sauvegarde actuels en haut de l'écran.
• Sauvegarde du produitSélectionnez un produit en appuyant dessus ; un marqueur de sauvegarde apparaîtra pour confirmer l'action. Si un fichier portant le même nom existe à l'emplacement de sauvegarde, vous serez invité à le remplacer.
• Sauvegarder tout:Utilisez l'option « Tous » pour sauvegarder tous les produits simultanément.
• Changer de répertoireModifiez le répertoire source avec « Répertoire source » pour sélectionner l'emplacement des produits. De même, modifiez la destination de la sauvegarde avec « Répertoire de sauvegarde » pour accéder facilement au dossier souhaité.

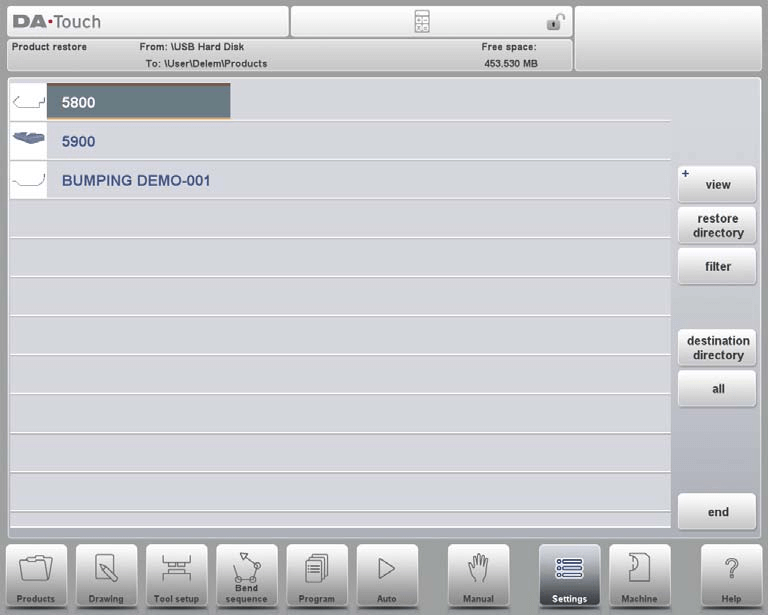

Restauration du produit

Pour restaurer les programmes sur le contrôle, choisissez Produits dans le menu principal Restaurer.

Une fois le répertoire de restauration initial défini, l'écran de restauration des produits apparaît.

Voici un aperçu simplifié du processus :

• Afficher et sélectionner les produits : Naviguez facilement parmi les produits du répertoire sélectionné pour choisir ceux à restaurer, comme en mode « Produits ». La source et la destination de la restauration sont affichées en haut.
• Confirmer les actions de restauration : Sélectionnez un produit à restaurer en appuyant dessus. Si un fichier en double existe, vous serez invité à confirmer le remplacement du fichier existant.
• Modifier les répertoires source et de destination : Ajustez le répertoire source à l'aide de l'option « Restaurer le répertoire » et choisissez le répertoire de destination approprié à l'aide de « Répertoire de destination » pour accéder à vos emplacements préférés.

Essentiellement, le mode Paramètres du DELEM DA-66T offre des outils simplifiés pour une gestion et une restauration efficaces des produits.

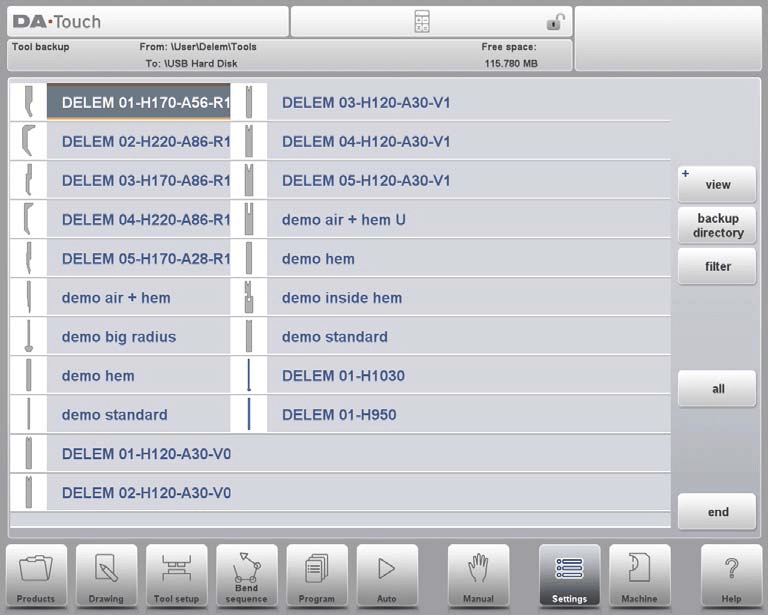

Outil Sauvegarde

Pour effectuer une sauvegarde des outils sur le disque, choisissez Sauvegarder dans le menu principal des Outils.

Une fois le répertoire de sauvegarde initial défini, l'écran de sauvegarde des outils apparaît.

Ce menu permet de sauvegarder les outils de la commande : poinçons, matrices ou formes de machine. Les procédures de sauvegarde d'outils sont similaires à celles de sauvegarde de produits.

Restauration d'outils

Les procédures de restauration des outils sont similaires aux procédures de restauration des produits.

Sauvegarde et restauration des tables et des paramètres

Que pouvez-vous régler dans le mode Paramètres du DELEM DA-66T ?

En mode Paramètres du DELEM DA-66T, vous pouvez gérer les paramètres et les tables spécifiques à l'utilisateur via l'onglet Sauvegarde/Restauration, qui offre une fonctionnalité dédiée. Ce processus est similaire à la gestion des sauvegardes et des restaurations de produits et d'outils. La fonction « Tous » facilite cette opération en exécutant automatiquement toutes les étapes nécessaires à la sauvegarde ou à la restauration, incluant les produits, les outils, les tables et les paramètres.

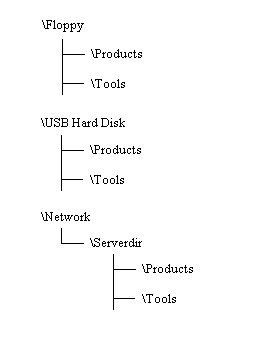

Navigation dans le répertoire

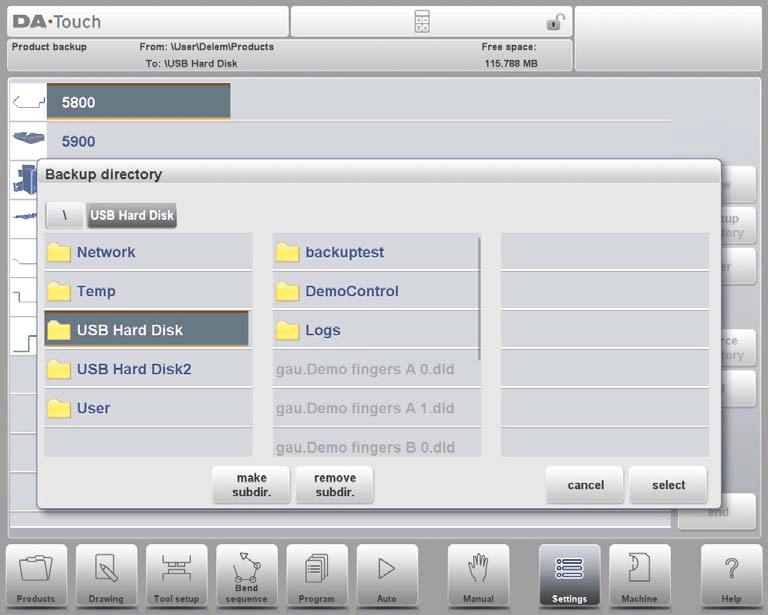

Lorsque le répertoire de sauvegarde est utilisé, une nouvelle fenêtre apparaît avec une liste des répertoires de sauvegarde disponibles.

Le mode Paramètres du DELEM DA-66T vous permet de gérer efficacement vos périphériques de sauvegarde. Parcourez l'arborescence des répertoires en appuyant sur le point pour explorer les sous-répertoires, et utilisez l'option (PARENT) pour remonter d'un niveau. Pour choisir le répertoire actuel, appuyez simplement sur Sélectionner.

Pour passer d'un appareil à l'autre, appuyez sur le symbole (PARENT) jusqu'au niveau supérieur, puis sélectionnez l'appareil et le sous-répertoire souhaités. Pour les appareils connectés au réseau, sélectionnez d'abord « Réseau », puis choisissez un volume réseau, en suivant les mêmes étapes que pour les autres appareils.

Vous pouvez organiser vos répertoires en créant de nouveaux avec Créer un sous-répertoire. ou en les supprimant en utilisant Supprimer le sous-répertoire. Naviguez dans les sous-répertoires en appuyant dessus et sélectionnez le répertoire souhaité avec Sélectionner.

Paramètres du programme

Des options de programmation efficaces au sein du système peuvent améliorer considérablement la précision :

• Base de données de correction d'angle : Maintenir une base de données pour les corrections d’angle afin d’améliorer la précision.
• Correction d'angle initiale : Définissez les corrections initiales pour les aligner sur les exigences du projet.
  • désactivé => aucune correction d'angle initiale programmable.
  • activé => corrections d'angle initiales programmables dans l'aperçu de toutes les corrections.
• Programmation de correction d'angle générale : Personnalisez les corrections d’angle à l’échelle mondiale pour des résultats cohérents.
  • désactivé => pas de corrections d'angle générales.
  • activé => uniquement G-corr. α1 (par défaut).
  • α1 et α2 => G-corr. α1 et G-corr. α2.
• Corrections d'angle de stockage en mode manuel : Conservez les corrections manuelles pour référence ultérieure.
• Programmation de correction d'angle : Programmez des corrections d'angle détaillées pour correspondre à des conceptions complexes.
• Programmation de correction X : Ajustez les corrections de l'axe X pour un pliage de précision.
  • copier => copier CX1 vers CX2 lors du changement de CX1 (par défaut).
  • delta => conserver le delta entre CX1 et CX2 lors du changement de CX1.
  • indépendant => changez CX1 et CX2 indépendamment.
• Calculs automatiques Modifier : Automatiser les calculs pour réduire les erreurs manuelles. Cela peut également influencer la valeur d'autres paramètres.
• Programmation des différences X1X2 : Définissez les différences de programmation entre X1 et X2 selon vos besoins. Lorsque vous disposez de deux axes X indépendants (X1 et X2) et que l'option OP-WX@ est installée, vous pouvez programmer les valeurs de X1 et X2 selon une relation angulaire.
• Y1Y2 Indépendant : Configurez des paramètres d'axe Y indépendants pour des opérations polyvalentes. Paramètre permettant de programmer les deux axes Y indépendamment.
  • désactivé => programmation sur un seul axe Y (par défaut)
  • on => programmer Y1 et Y2 séparément

Valeurs par défaut

Les valeurs par défaut garantissent un démarrage fluide et une disponibilité opérationnelle de la machine, réduisant ainsi les ajustements manuels constants. Voici un aperçu simplifié :

1. Ouverture par défaut Y: Définissez la valeur d'ouverture initiale de l'axe Y utilisée lors de la configuration du programme.
2. Vitesse de pression par défaut: Établir la vitesse de démarrage du pressage pour les nouveaux programmes.
3. Attendre la rétractation par défaut: Configurez le paramètre initial « Attendre la rétraction », qui affecte le comportement du programme de pliage. La valeur par défaut est « Oui ».
4. Code de changement d'étape par défaut: Définit le code de démarrage en cas de changement d'étape dans un programme de pliage. Par défaut, il utilise « UDP ».
5. Délai par défaut: Ajustez le temps d'attente de l'axe X pendant les changements d'étape, généralement défini sur zéro, sauf si plus de temps est nécessaire pour la manipulation.
6. Temps de séjour par défaut: Spécifiez le « temps de séjour » initial pour les processus de pliage.
7. Angle de pré-pliage par défaut: Définissez l'angle de pré-pliage de départ pour les produits graphiques.
8. Ouverture d'ourlet par défaut: Définissez la distance d'ouverture initiale de l'ourlet pour un positionnement précis du faisceau lors des opérations d'ourlage. La valeur par défaut est de 0,00 mm pour éviter tout espace entre les brides.
9. Dimensions par défaut:Décidez si un dessin de produit graphique utilise des dimensions extérieures ou intérieures par défaut, affectant le paramètre « dimensions (D1) ».

Ces paramètres réglables vous permettent de personnaliser la configuration pour répondre efficacement aux besoins de production spécifiques.

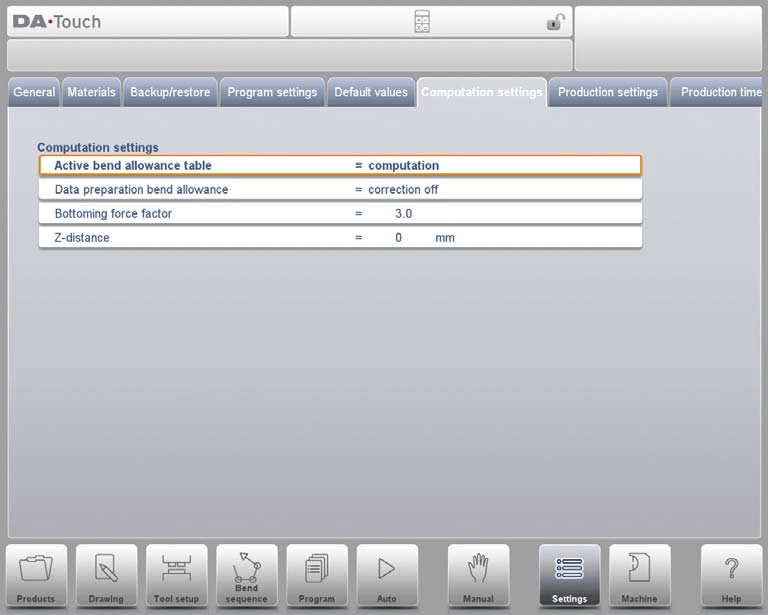

Paramètres de calcul

Dans le mode Paramètres DELEM DA-66T, vous disposez de plusieurs options pour ajuster les paramètres liés à la tolérance de pliage pour des résultats de pliage plus précis.

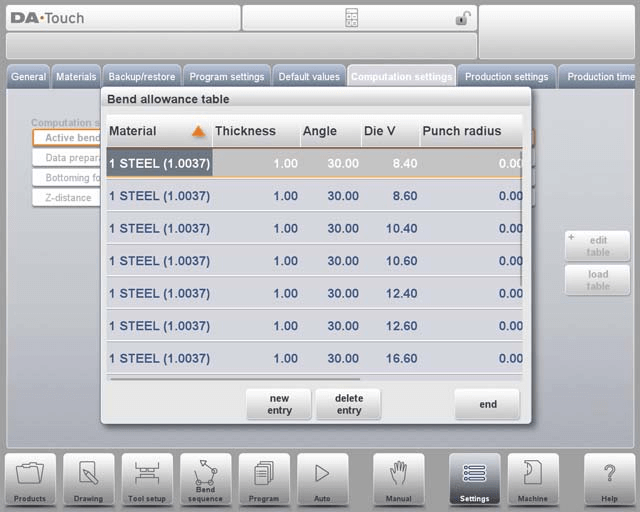

Tableau des tolérances de pliage actives

• Mode de calcul : Cela utilise la formule standard du contrôle pour calculer automatiquement la tolérance de pliage.
• Mode Table : Si un tableau de tolérance de pliage est présent, vous pouvez l'utiliser pour des corrections basées sur des valeurs prédéfinies.

Correction de la tolérance de pliage

• Correction désactivée : Aucune tolérance de courbure n'est ajoutée lors de la programmation numérique.
• Correction sur : La tolérance de pliage est prise en compte lors de la programmation du produit en mode Programme. Ce paramètre garantit le calcul et l'enregistrement des corrections d'axe, qui peuvent être visualisées et ajustées en production (mode Auto).

Dans le mode Paramètres du DELEM DA-66T, vous pouvez ajuster divers paramètres sous forme de tableau. Pour modifier un champ, sélectionnez-le, saisissez la nouvelle valeur et appuyez sur ENTRÉE. Notez que vous ne pouvez modifier un tableau qu'après son chargement dans le contrôle ; il est impossible d'en créer de nouveaux via ce menu.

Pour charger des tables de tolérances de pliage existantes, utilisez la fonction « Charger une table » pour accéder à l'emplacement du fichier souhaité. Pour plus de détails sur les tables de tolérances de pliage, consultez le manuel Delem.

Paramètres clés que vous pouvez ajuster :

1. Facteur de force de fond : Ajustez le multiplicateur de la force nécessaire à la flexion de l'air pour obtenir la force de fond.

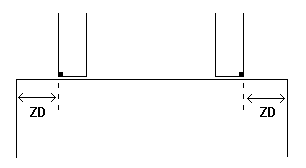

2. Distance Z : Définissez la distance entre le bord du doigt et le coin de la feuille. Grâce à l'axe Z automatique, la position du doigt est calculée automatiquement par rapport à l'extrémité de la feuille.

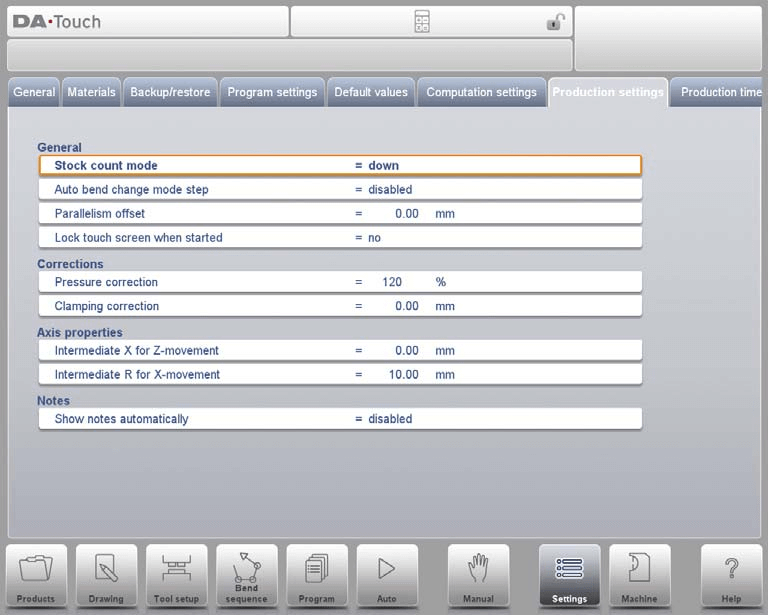

Paramètres de production

Le mode Réglages du DELEM DA-66T permet aux opérateurs d'affiner divers paramètres afin d'optimiser le processus de pliage. Voici un aperçu simplifié des réglages possibles :

1. Mode de comptage des stocks : Configurez le compteur de stock pour qu'il compte à rebours ou à rebours pendant la production. Le décompte est utile pour atteindre un quota prédéterminé, tandis que le décompte permet de suivre l'avancement de la production.
2. Étape du mode de changement de courbure automatique : Activez les changements d'étapes automatiques dans le processus de pliage grâce au mode Pas à Pas. Lorsqu'il est activé, le système charge automatiquement les paramètres de pliage suivants après avoir appuyé sur le bouton de démarrage.
3. Décalage de parallélisme : Définissez une valeur de parallélisme pour la course de l'axe Y. Cette valeur est active sous le point de serrage et s'ajoute au paramètre Y2 pour un pliage précis.
4. Verrouiller l'écran tactile au démarrage : Activez le verrouillage de l'écran tactile pour éviter les modifications accidentelles lorsque le contrôleur est en fonctionnement.
5. Correction de pression : Ajustez le pourcentage de force calculée contrôlant la soupape de pression pour garantir une application précise de la pression.
6. Correction de serrage : Corrigez la position de serrage de la poutre pour un maintien sûr. Les valeurs positives approfondissent la position, tandis que les valeurs négatives la rehaussent.
7. Vitesse de retour de la prise en charge des pièces par défaut : Définissez la vitesse de retour du support de pièce après pliage en pourcentage de la vitesse maximale, disponible uniquement si un support de pièce est installé.
8. Angle supplémentaire du support de pièce : Ajoutez un angle supplémentaire à l'unité de support de pièce lors de la décompression. Utile lorsque le système inclut une fonction de support de pièce.
9. Mouvement X intermédiaire pour Z : Définissez une position sûre sur l'axe X pour éviter les collisions lors des mouvements sur l'axe Z, garantissant ainsi que la machine fonctionne en toute sécurité sur différentes tailles de matrices.
10. R intermédiaire pour le mouvement X : Spécifiez une position intermédiaire de l'axe R pour éviter les collisions dues aux mouvements de l'axe X dans la zone de sécurité de la matrice.
11. Afficher les notes automatiquement : Affichez automatiquement les notes d'étape de pliage en mode automatique lorsqu'un nouveau pliage est sélectionné, améliorant ainsi la sensibilisation de l'opérateur et garantissant des opérations cohérentes.

Ces paramètres permettent aux utilisateurs de personnaliser le DELEM DA-66T pour mieux répondre à leurs besoins de production spécifiques, maximisant à la fois l'efficacité et la sécurité.

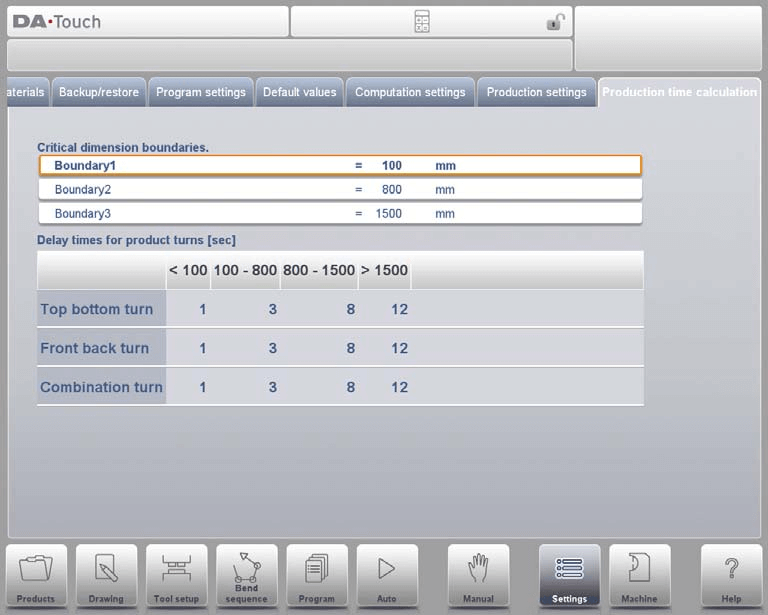

Calcul du temps de production

Dans le mode Paramètres du DELEM DA-66T, vous pouvez configurer divers paramètres pour optimiser le temps de production pendant la séquence de pliage. Voici un aperçu simplifié :

Calcul du temps de production :

• Le temps de production est crucial pour le calcul de la séquence de pliage et dépend de la vitesse de positionnement des axes et du temps nécessaire à la manipulation du produit.
• Les réglages de la machine déterminent la vitesse de positionnement.

Temps de traitement manuel :

• Le temps nécessaire à la manutention manuelle, comme le retournement d'un produit, dépend des dimensions du produit, notamment de sa longueur et de sa largeur.
• Les produits plus petits sont généralement plus rapides à manipuler, mais les produits longs nécessitent plus de temps de rotation.

Configuration du temps de rotation :

• Vous pouvez spécifier les temps de rotation en secondes pour les produits de différentes tailles à l'aide d'un tableau.
• Le tableau est divisé en quatre intervalles de longueur avec des temps de rotation spécifiques en fonction du type de rotation requis.
• Vous pouvez également définir les limites de longueur pour ces intervalles, désignées comme Limites 1, 2 et 3, pour programmer différents temps de rotation pour différentes tailles de produits.

En ajustant ces paramètres, vous pouvez garantir des temps de production efficaces et précis, adaptés aux tailles de produits et aux processus de manutention spécifiques.

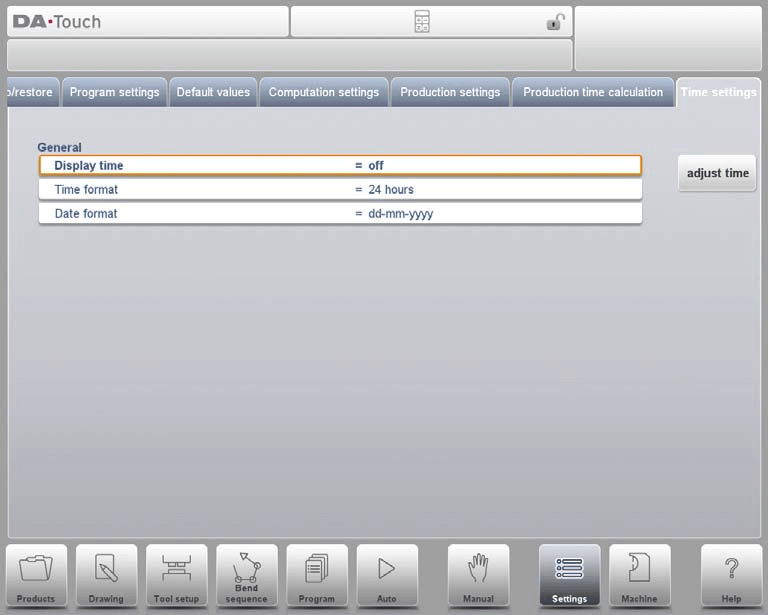

Paramètres de l'heure

Définissez des heures système précises pour garantir que toutes les opérations de la machine sont enregistrées et synchronisées avec les calendriers du projet.

Affichage du temps:Afficher la date et l'heure sur le panneau de titre, l'heure uniquement ou aucune heure du tout.

Format de l'heure:Afficher l'heure au format 24 heures ou 12 heures.

Format de date:Afficher la date au format jj-mm-aaaa, mm-jj-aaaa ou aaaa-mm-jj.

Ajuster l'heurePour régler la date et l'heure. Ce réglage ajuste également la date et l'heure du système d'exploitation Windows.

Foire aux questions (FAQ)

Conclusion

En conclusion, la maîtrise du mode de réglage de la presse plieuse DELEM DA-66T est essentielle pour optimiser vos opérations. En naviguant et en ajustant efficacement les paramètres de la machine, tels que la configuration des axes, les paramètres d'outillage et les protocoles de sécurité, vous garantissez des résultats de production précis et efficaces. Ces réglages améliorent non seulement les performances, mais prolongent également la durée de vie de votre équipement.

Pour exploiter pleinement les capacités de votre DELEM DA-66T, il est important de vérifier et de mettre à jour régulièrement ces paramètres en fonction de vos besoins de production. Pour toute assistance ou question, n'hésitez pas à contacter notre équipe. Consultez également notre documentation pour en savoir plus sur l'optimisation du potentiel de votre machine.
