Si vous souhaitez améliorer votre efficacité de production, l'automatisation du pliage ESA S530 est la solution. Ce système avancé automatise le processus de pliage, réduisant considérablement l'intervention humaine tout en garantissant une production constante et de haute qualité. Dans cet article, je vous montrerai comment l'ESA S530 transforme votre productivité en permettant une sélection rapide des matériaux, des réglages de pliage précis et une rationalisation globale des opérations, vous permettant ainsi d'obtenir facilement des résultats supérieurs.

Introduction

Dans la fabrication moderne, efficacité et précision sont primordiales. L'automatisation du pliage ESA S530 révolutionne le processus de pliage en automatisant les tâches, en réduisant les interventions manuelles et en garantissant une qualité produit constante. En intégrant l'ESA S530, les fabricants peuvent considérablement accroître leur productivité, rationaliser leurs flux de travail et minimiser les erreurs. L'automatisation devenant essentielle pour rester compétitif, ESA S530 est un outil essentiel pour prospérer sur le marché actuel.

Exécution du programme en mode automatique

Pour optimiser la productivité avec l'automatisation du pliage ESA S530, il est essentiel de comprendre l'exécution automatique des programmes. Une fois un programme numérique saisi, son exécution automatique simplifie le processus de pliage en réduisant la saisie manuelle et en améliorant la précision.

Le système d'automatisation du pliage ESA S530 améliore considérablement la productivité en optimisant l'exécution des programmes en mode automatique. Voici comment il rationalise le processus de pliage et garantit une qualité constante :

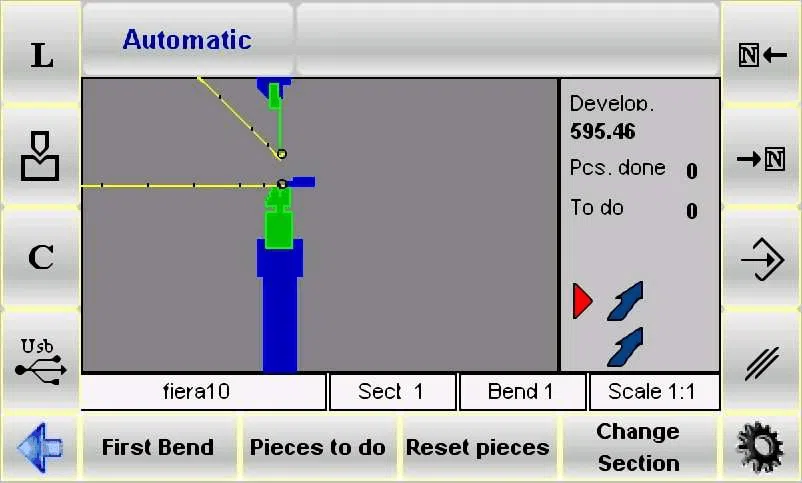

• Masque automatique graphique: Lorsqu'un programme graphique calculé est sélectionné, vous pouvez activer le masque graphique en appuyant sur la touche [Graphique] clé. Cette fonctionnalité affiche trois fenêtres :
  1. Fenêtre principale: Illustre les parties supérieures et inférieures de la machine, le poinçon et la matrice tels qu'ils sont saisis dans le programme, la pièce avant et après le pliage et la position d'arrêt.
  2. Fenêtre de positionnement: Vous guide sur la façon de positionner la pièce pour chaque pli, que ce soit en renversant ou en faisant pivoter la plaque métallique du pli précédent.
  3. Fenêtre de données: Affiche les données de pliage actuelles et le compteur de pièces.

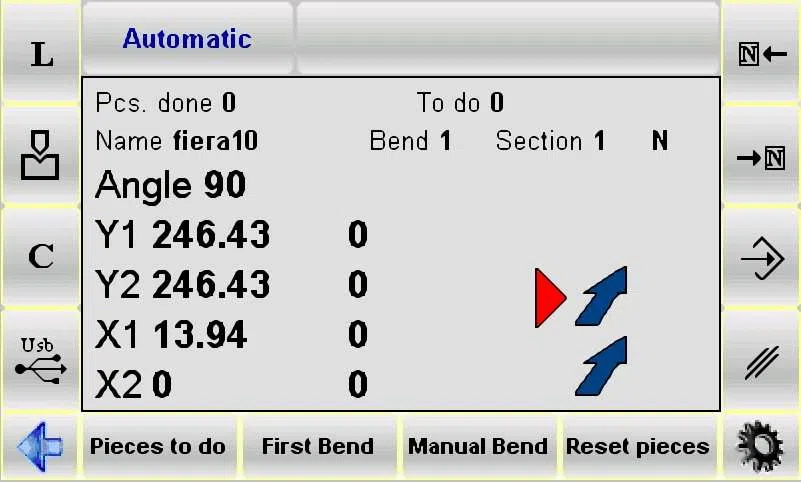

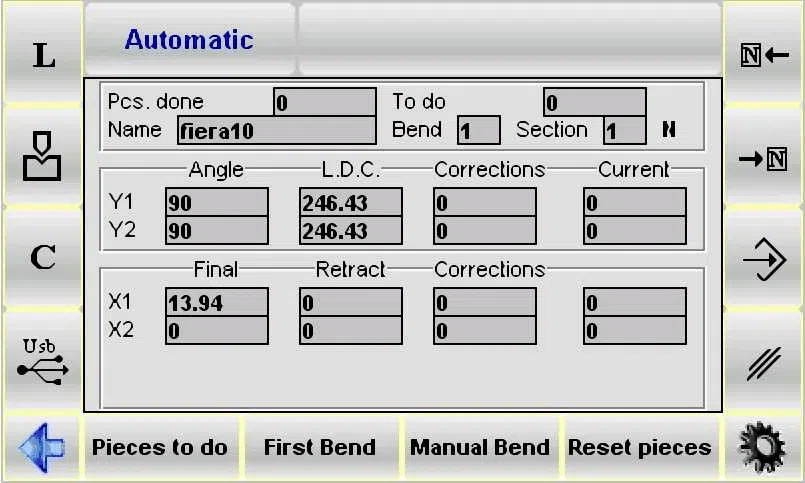

• Masque automatique numériqueEn mode automatique, ce masque combine les données cibles des axes avec les données numériques saisies. Bien que vous ne puissiez pas modifier les données du programme dans cet état, l'option d'affichage des caractères plus grands facilite la lecture des cibles des axes. Basculez entre les affichages de caractères plus grands et plus petits selon vos besoins pour une visualisation optimale.

En automatisant ces étapes clés avec ESA S530, vous minimisez l’intervention humaine, ce qui conduit à un processus de pliage plus fluide et sans erreur et améliore la productivité globale de vos opérations de fabrication.

Exécution automatique du cycle

• Démarrer le cycle automatique: Appuyez sur un bouton pour lancer le cycle automatique. Les axes de positionnement se positionnent automatiquement.
• Effectuer un virage:Appuyez sur le pédale vers le bas pour abaisser le vérin et exécuter le pliage avec précision.
• Réinitialisation automatique:Après le pliage, le vérin se réinitialise et les axes du localisateur s'ajustent pour le pliage suivant.
• Répéter le cycle:Après le dernier virage, le cycle redémarre automatiquement à partir du premier virage.

Exécution de l'échantillon de pièce

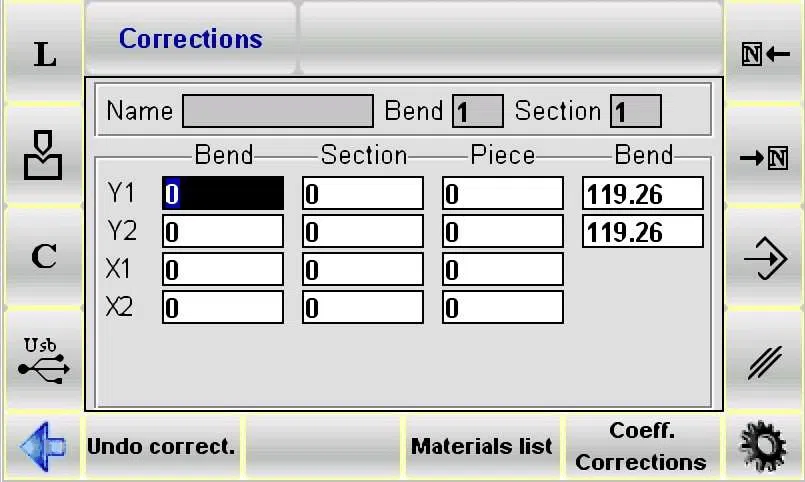

L'automatisation du pliage ESA S530 optimise la productivité en simplifiant la correction des données de pliage. Grâce au masque SEMI-AUTOMATIQUE, les opérateurs peuvent ajuster les angles ou les longueurs instantanément lors de l'exécution d'un échantillon de pièce. Ce processus s'adapte aux variations de tôle et intègre les corrections directement dans le programme, garantissant des pliages précis et homogènes. Cette automatisation améliore non seulement la précision, mais accélère également l'efficacité de la production.

La procédure peut être activée à partir du masque AUTOMATIQUE de la manière suivante :

• Appuyez sur le pédale vers le bas faire le virage.

• Mesurez le pli effectué en termes de longueur et d'angle de pliage.

Si des divergences sont détectées :

• Pour appliquer une correction générale à toutes les étapes (idéal lorsque des angles uniformes sont requis), saisissez les données de correction sous la colonne de la pièce.

• Pour les ajustements spécifiques à une section, saisissez les données dans la colonne « Section ». Pour les coudes individuels, utilisez la colonne « Courbes ».

• Saisissez les données de correction pour ajuster et affiner le pli.

En réduisant le besoin d'intervention manuelle et en permettant des corrections systématiques, l'automatisation du pliage ESA S530 maximise l'efficacité et garantit une qualité constante dans toutes les opérations de pliage.

Correction de la saisie des données

Les données de correction à saisir sont en mm pour la position des axes de positionnement et en degrés pour l'angle de pliage ; les données saisies sont ajoutées à la valeur dans le programme.

Une fois les données de correction saisies :

• Utilisez le système pour ajuster la position des axes de localisation, qui peuvent avoir été modifiés après les corrections.

• Répétez le virage.

• Vérifiez si le pli est correct :
  • Si un virage est correct, appliquez la même procédure à tous les virages planifiés à l'aide des touches de navigation.
  • Dans le cas contraire, ajustez les données de courbure actuelles selon vos besoins.

• Une fois les corrections de tous les coudes terminées, lancez le cycle automatique à partir du coude sélectionné en appuyant sur la commande appropriée.

Comment annuler les données de correction

Presse [Perdre Correc.] Pour annuler les modifications apportées aux corrections, les valeurs présentes lors de l'accès au masque seront restaurées.

Tableau des matériaux

Le tableau des matériaux contient les coefficients de correction du calcul d'étirement, répartis entre les 9 matériaux disponibles.

Comment accéder au masque du tableau des matériaux

Suivez la procédure suivante pour accéder au Tableau des matériaux masque:

• Appuyez sur le [Tableau des matériaux] clé.

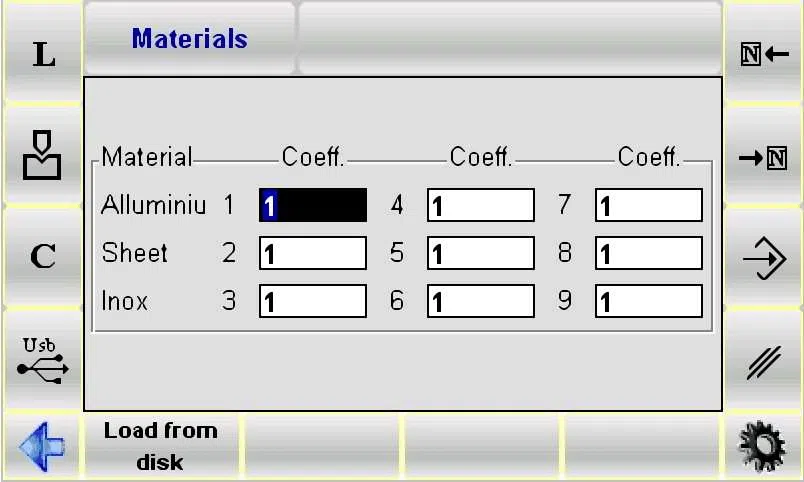

Le masque illustré sur la figure apparaît :

Comment utiliser le coefficient Matériaux

Pour optimiser l'automatisation du pliage selon la norme ESA S530, accédez au tableau des matériaux pour définir les coefficients de correction. Ces derniers ajustent les calculs d'étirement des pliages, affectant les programmes nouveaux et existants. La valeur par défaut du coefficient est de 1. Sa modification influence l'étirement (par exemple, 2 doubles, 0,5 demi-doubles). Les valeurs acceptables vont de 0 à 9, avec une précision de deux décimales. Leur réglage garantit un pliage précis et efficace.

• Désactivation du calcul d'étirement:Dans ESA S530 Bending Automation, définissez les coefficients sur 0 pour désactiver le calcul d'étirement, interrompant ainsi les calculs X.
• Coefficients d'épargne: Appuyez sur la touche Enregistrer dans ESA S530 pour enregistrer les coefficients saisis.
• Coefficients de charge: Utiliser [Charger à partir du disque] dans ESA S530 pour charger des coefficients à partir d'une clé USB, ou les gérer avec [Enregistrer TOUT] et [Charger TOUT] en mode automatique.

Coefficient de sertissage/frappe

Le Coefficients de correction le masque contient uniquement le coefficient de Clinching/Coining.

Accès au masque des coefficients de correction

Suivez la procédure suivante pour accéder au masque Coefficients de correction :

• Appuyez sur le [Coeff. correctionnels] clé.

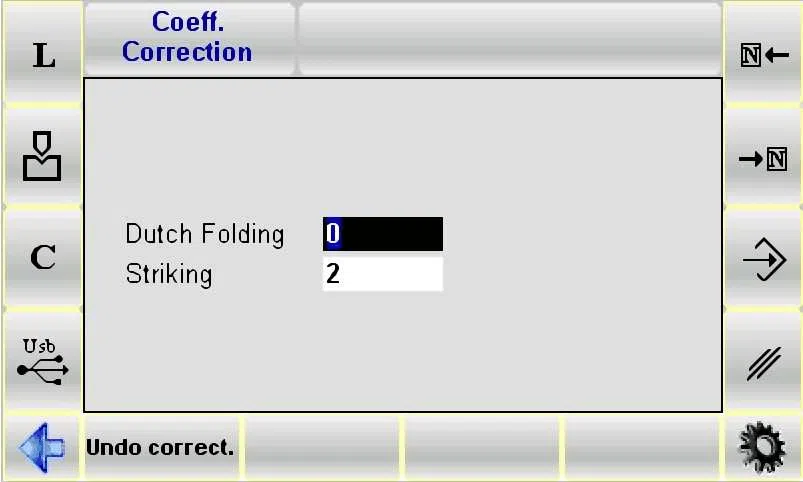

Le masque illustré sur la figure apparaît :

Utilisation des coefficients de clinchage/frappe

Accéder au Coefficients de correction masquer et entrer les paramètres.

Ces paramètres sont utilisés dans le calcul du BDC pour tous les pliages de type Clinching/Coining.

• Coefficients d'épargne:Les réglages sont automatiquement enregistrés à la sortie du masque, garantissant que vos paramètres sont conservés sans effort.
• Annuler les modifications: Presse [Perdre Correc.] pour annuler toutes les modifications et restaurer les valeurs d'origine si nécessaire.

Correction du rayon interne

La correction du rayon interne du système d'automatisation du pliage ESA S530 permet aux opérateurs d'ajuster le rayon interne affiché dans la configuration des données d'usinage. Ce rayon peut être recalculé selon différentes méthodes, affectant ainsi la longueur de la pièce et les calculs d'allongement. Pour plus de détails sur les modes d'application, consultez le manuel des paramètres machine. Cette fonctionnalité améliore la précision et la flexibilité de l'ESA S530 lors des processus de pliage.

Sélection de la formule DIN pour le calcul de l'étirement

Pour des calculs d'allongement précis avec l'automatisation de pliage ESA S530, les opérateurs peuvent opter pour la formule DIN standard. Il suffit de saisir « 1 » comme paramètre générique de la formule d'allongement pour sélectionner cette option. Cela garantit la précision de vos opérations de pliage, grâce aux différents modes d'application de rayon interne disponibles dans les paramètres de la machine.

Vérification du programme

Dans le système d'automatisation du pliage ESA S530, après avoir effectué des modifications, appuyez sur le bouton pour positionner les axes. Le programme vérifie automatiquement les erreurs. Si une erreur est détectée, un message s'affiche et le programme reste en mode veille. ARRÊT état en mode semi-automatique.

Cycle d'auto-apprentissage

Lorsque les cibles de pliage standard ne sont pas applicables, comme pour les poinçons arrondis, le cycle d'auto-apprentissage du système d'automatisation du pliage ESA S530 peut être utilisé en mode SEMI-AUTOMATIQUE. Cela permet aux opérateurs de déterminer manuellement la cible de fin de pliage sans passer à l'étape suivante.

Les méthodes de réglage de la cible de fin de courbure comprennent :

• Si la cible à atteindre est plus haute que la cible de fin de virage calculée, la cible peut être trouvée en utilisant uniquement la pédale.
• Si la cible à atteindre est inférieure à la cible de courbure calculée, l'opérateur doit activer la Remontée au PMH avec remontée possible entrée, relâchez la pédale à la fin du virage cible et utilisez ces deux boutons, qui permettent au vérin de monter ou de descendre d'un dixième de millimètre à la fois.

La procédure peut être activée à partir du masque SEMIAUTOMATIQUE de la manière suivante :

• Appuyez sur le pédale vers le bas faire le virage;

• Trouvez le point de fin de courbure requis au moyen de la procédure décrite précédemment.
• Presse [AutoLear. Y].

• Appuyez sur le pédale vers le haut.

Lorsque l'auto-apprentissage a été réalisé pour tous les virages :

Foire aux questions (FAQ)

Conclusion

L'automatisation du pliage ESA S530 améliore considérablement la productivité en simplifiant le processus de pliage grâce à l'exécution automatique des programmes, à la sélection précise des matériaux et à l'application précise des coefficients de clinchage/frappe. En utilisant le tableau des matériaux et en corrigeant les rayons internes, les opérateurs garantissent des performances de pliage et une qualité de produit supérieures. De plus, la sélection de la formule DIN appropriée pour le calcul de l'allongement et la réalisation de contrôles rigoureux du programme contribuent à minimiser les erreurs et à maximiser l'efficacité.

Pour optimiser vos opérations de fabrication, implémentez l'automatisation du pliage ESA S530 dans vos processus. Pour une assistance détaillée, des ressources supplémentaires ou toute question, n'hésitez pas à contacter notre équipe. Consultez notre site web pour une documentation plus complète et des ressources connexes afin d'optimiser vos capacités de production.
