Si vous souhaitez découvrir comment la gestion des données ESA S530 peut améliorer l'efficacité de vos flux de travail, vous êtes au bon endroit. Je vous expliquerai comment ce système intégré révolutionne la gestion des données de conception, garantissant des processus non seulement plus rapides, mais aussi plus rationalisés et plus précis. Avec la gestion des données ESA S530, vous pouvez vous attendre à des améliorations significatives de votre productivité et de la précision de vos conceptions. Cet article met en avant les principales fonctionnalités et avantages qui font d'ESA S530 un outil essentiel pour optimiser vos opérations de CAO. Que vous utilisiez déjà des solutions de CAO ou que vous exploriez de nouvelles façons d'améliorer votre efficacité, je vous fournirai les informations nécessaires pour prendre des décisions éclairées.

Introduction

Dans le contexte de ESA S530 Gestion des données, il existe plusieurs catégories critiques de données qui sont fondamentalement importantes pour le fonctionnement optimal du système de commande numérique S530 de l'ESA/GV pour les presses plieuses.

• Paramètres de configuration de la machine (Menu 2). Ces paramètres définissent les paramètres fondamentaux qui garantissent un fonctionnement efficace et précis de la machine.

• Paramètres des axes (Menu 1). La saisie et la gestion précises de ces paramètres permettent un contrôle précis des mouvements et du positionnement, essentiel au maintien d'un haut niveau de qualité de production.

• Les programmes de travail (graphiques ou numériques) impliquent des instructions détaillées que la machine suit pour exécuter des tâches.

• Les dispositifs de fixation (poinçons et matrices) sont essentiels pour façonner et mouler les matériaux avec précision et cohérence.

Dispositifs de mémoire

Comprendre la mémoire interne (RAM tamponnée)

Dans la gestion des données ESA S530, la mémoire interne désigne le dispositif de la commande numérique (situé sur la carte multifonction) où toutes les données de la machine sont téléchargées avant utilisation. Grâce à la batterie, ces données sont conservées même lorsque la commande numérique est éteinte, garantissant ainsi la fiabilité continue de la gestion des données ESA S530.

Utilisation du SSD (disque dur flash) pour des performances améliorées

Dans le cadre de la gestion des données ESA S530, le SSD sert de périphérique de stockage contenant une copie du système d'exploitation, de l'application Kvara et de sa copie de sauvegarde. De plus, il stocke les données enregistrées par l'application Kvara, telles que les données machine et les programmes de montage, soulignant ainsi les solides capacités de gestion des données du système ESA S530.

Commodité du stockage sur clé USB

Dans le cadre de la gestion des données ESA S530, une clé USB standard est utilisée. Elle permet de sauvegarder les paramètres de configuration de la machine et les paramètres des axes. Elle sert également à stocker des copies de sécurité des programmes, poinçons et matrices. La clé USB optimise la gestion des données ESA S530 en permettant une consultation aisée de son contenu sur tout ordinateur personnel compatible IBM.

Structuration logique des données au sein du système CAO

Le site logique des données désigne le périphérique de stockage dans lequel elles résident à la mise sous tension. Au moment de leur utilisation, les données résident dans la mémoire interne.

Périphérique de stockage

• Paramètres de configuration : Mémoire interne + SSD

• Paramètres des axes : Mémoire interne + SSD

• Programmes de travail : SSD

• Coups de poing : SSD

• Matrices : SSD

Fichiers associés aux données

Toutes les données de la machine (Configuration et Axes) sont mémorisées sur des fichiers afin de pouvoir être récupérées suite à une perte de mémoire ou une saisie erronée.

Échange de données entre périphériques de stockage

L'échange de données signifie déplacer des données des périphériques internes vers la disquette (SAUVEGARDE) ou de la disquette vers les périphériques de stockage internes (CHARGEMENT).

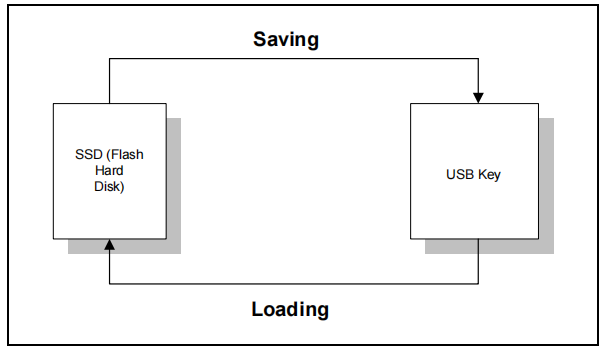

Toutes les données traitées par le programme KVARA et répertoriées dans les sections précédentes peuvent être chargées et/ou enregistrées comme illustré ci-dessous :

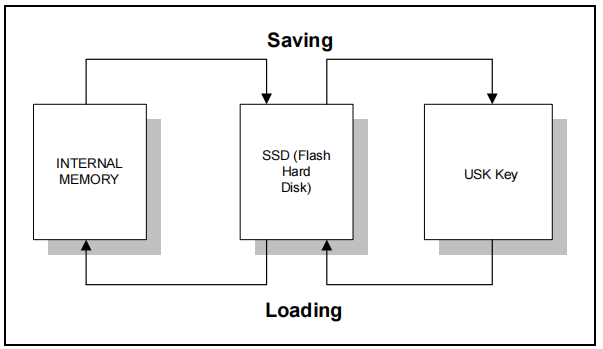

PARAMÈTRES DE CONFIGURATION ET PARAMÈTRES DES AXES :

PROGRAMMES ET PROGRAMMES :

Le système de gestion des données ESA S530 stocke d'abord les fichiers sur le SSD. Les fichiers sont ensuite transférés vers le périphérique cible lors du chargement ou de l'enregistrement des paramètres d'axes ou des données de configuration, garantissant ainsi la disponibilité d'une sauvegarde en cas de panne de stockage. Les paramètres machine et de configuration peuvent être enregistrés ou chargés automatiquement simultanément. Plus d'informations sont disponibles dans la section « Dépannage ».Sauvegarde/Chargement de tous les paramètres" section.

Sauvegarde/Chargement des paramètres des axes

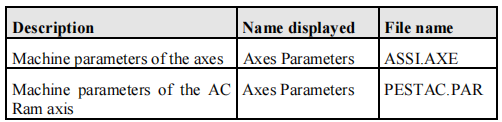

Les paramètres de la machine comprennent les données suivantes :

Le chargement et/ou la sauvegarde peuvent être effectués de l'une des manières suivantes :

• Sauvegarde/chargement unique : l'opération s'effectue en accédant au masque des paramètres dans Sélectionner les paramètres des axes 1 Menu;

• Sauvegarde/chargement global : l'opération est réalisée avec les Paramètres de Configuration dans la procédure de sauvegarde/chargement global décrite dans le paragraphe précédent.

Opérations concrètes :

• Épargne unique: Pour enregistrer les paramètres des axes individuellement, accédez aux paramètres des axes 1 Menu et appuyez sur le bouton Enregistrer pour stocker les données sur une clé USB.
• Chargement unique: Pour charger uniquement les paramètres des axes, accédez aux paramètres des axes 1 Menu et clic [Charger à partir du disque] pour récupérer les données de la clé USB.
• Enregistrer/charger tous les paramètres: Pour gérer tous les paramètres de configuration et d'axes à la fois, accédez à Configurer 2 Menu et utilisation du [[Enregistrer tout] ou [Tout charger] touches de fonction pour sauvegarder/charger des données via une clé USB.

Sauvegarde/chargement des poinçons

Dans le cadre de la gestion des données ESA S530, la modification des données de poinçonnage stockées sur le SSD est simple et ne nécessite aucune étape de chargement ou d'enregistrement particulière. Pour modifier les données, sélectionnez le poinçon souhaité dans la liste et accédez à son dessin. Ensuite :

• Appuyez sur le bouton Enregistrer pour mémoriser vos modifications.
• Accédez à un autre écran pour annuler toutes les modifications.

Pour enregistrer un poinçon à l'aide de la clé USB dans le cadre de la gestion des données ESA S530 :

• Naviguez avec le curseur pour sélectionner le poinçon que vous souhaitez enregistrer.

Pour charger un poinçon à partir de la clé USB dans ESA S530 Data Management :

Utilisez le curseur pour sélectionner le poinçon à charger.

Sauvegarde/chargement des matrices

Dans le cadre de la gestion des données ESA S530, les données de matrices stockées sur le SSD ne nécessitent aucune procédure de chargement ou d'enregistrement spécifique pour être modifiées. Une fois une matrice sélectionnée dans la liste et accessible pour le dessin, les utilisateurs peuvent soit appuyer sur pour enregistrer les données modifiées, soit naviguer ailleurs pour annuler les modifications.

Pour enregistrer ou charger une matrice à l'aide de la gestion des données ESA S530 sur une clé USB, suivez ces étapes :

• Sauver un dé: Accédez à la liste des dés, naviguez jusqu'au dé souhaité et confirmez l'action de sauvegarde.
• Chargement d'un dé: Accédez à la liste des matrices, passez à la vue Clé USB, sélectionnez la matrice souhaitée et confirmez l'action de chargement.

Sauvegarde/chargement de tous les outils

Pour enregistrer tous les poinçons et matrices à l'aide de la gestion des données ESA S530 sur une clé USB :

1. Accédez à la liste des poinçons ou matrices.
2. Ouvrez le menu et sélectionnez [Enregistrer les outils] pour les enregistrer sur la clé USB.

Pour charger des poinçons et des matrices à partir d'une clé USB à l'aide de la gestion des données ESA S530 :

1. Accédez à la liste des poinçons ou matrices.
2. Afficher la liste depuis la clé USB.
3. Ouvrez le menu et sélectionnez [Enregistrer les outils] pour les charger depuis la clé USB.

Sauvegarde/chargement de programmes

Les programmes peuvent être constitués de plusieurs fichiers :

• nomefile.PRG contenant les données de dessin de la pièce ;

• nomefile.PRN contenant les axes cibles et les données de pliage.

Pour une gestion efficace des données ESA S530, vous pouvez utiliser une clé USB pour enregistrer et charger des programmes :

1. Sauvegarde d'un programme :
   • Dans la fenêtre « CONFIGURATIONS », choisissez le programme à enregistrer sur une clé USB. Parcourez la liste des programmes, sélectionnez le programme souhaité et enregistrez-le.
2. Chargement d'un programme :
   • Accédez à la liste des programmes sur la clé USB. Choisissez le programme à charger et copiez-le sur le SSD. Vérifiez que le programme nouvellement copié figure dans la liste du SSD, puis sélectionnez-le pour accéder aux données et les charger.

Sauvegarde/chargement de tous les programmes

Enregistrer tous les programmes sur une clé USB :

1. Accéder à la liste des programmes.
2. Ouvrez le menu et sélectionnez [Enregistrer les programmes].
3. Tous les programmes seront enregistrés sur la clé USB.

Chargement de tous les programmes à partir d'une clé USB :

1. Accéder à la liste des programmes.
2. Afficher la liste des programmes sur la clé USB.
3. Ouvrez le menu et sélectionnez [Enregistrer les programmes].
4. Tous les programmes seront chargés à partir de la clé USB.

En intégrant ces étapes, ESA S530 Data Management garantit un stockage et une récupération efficaces des données à l'aide d'une clé USB.

Pratiques de sécurité recommandées

La sauvegarde de sécurité de la gestion des données ESA S530 consiste à mémoriser les données qui permettent à la presse plieuse de fonctionner sur une clé USB.

• ParamètresLa sauvegarde des paramètres doit être effectuée au moment de l'expédition. Toute modification ultérieure doit être enregistrée immédiatement.

• Programmes: La norme ESA S530 Data Management exige que la sauvegarde de sécurité des programmes soit effectuée périodiquement par le client, en fonction du nombre ou de l'importance des programmes qu'il met en place.

• MontageLa sauvegarde des fixations doit être effectuée après la saisie de tous les outils du client. Le client doit effectuer une nouvelle sauvegarde à chaque saisie d'un nouveau poinçon ou d'une nouvelle matrice.

Lignes directrices pour les fabricants de presses plieuses

Lorsqu'ils traitent de la gestion des données ESA S530, il est conseillé aux fabricants de presses plieuses de conserver :

• Une clé USB contenant les paramètres machine de chaque presse plieuse vendue (en double exemplaire ou une copie sur le disque dur d'un ordinateur personnel).
• Une clé USB contenant le matériel de fixation fourni avec la presse plieuse.

L’intégration de ces suggestions améliorera la fiabilité et l’accessibilité des données dans le cadre de gestion des données ESA S530.

Conseils essentiels pour les utilisateurs finaux

Pour une gestion optimale des données ESA S530, il est conseillé aux utilisateurs finaux de conserver :

• Une clé USB contenant une copie de tous les paramètres de la machine, des montages et des programmes couramment utilisés dans la commande numérique.
• Une clé USB de sécurité identique à celle décrite ci-dessus.
• Une copie des paramètres de la machine stockée sur le disque dur d'un ordinateur personnel.
• Une clé USB contenant les programmes de chaque client permet de libérer un maximum de mémoire et d'accélérer les recherches. Cette clé USB n'est nécessaire que pour gérer un grand nombre de programmes.

Foire aux questions (FAQ)

Conclusion

En conclusion, la gestion des données ESA S530 améliore considérablement l'efficacité en optimisant la gestion des données de conception, en automatisant les processus clés et en garantissant la précision des opérations de CAO. En simplifiant ces éléments, elle permet aux entreprises d'améliorer la productivité et la précision de leurs flux de travail.

Pour tirer pleinement parti de ces avantages et optimiser vos opérations, contactez notre équipe pour obtenir des informations plus détaillées ou découvrir comment intégrer ESA S530 à vos systèmes existants. Que vous souhaitiez améliorer vos capacités actuelles ou en savoir plus, nous sommes là pour vous aider à optimiser votre efficacité.
