Si vous avez hâte de vous lancer avec Cybelec CybTouch 6 C, vous êtes au bon endroit. Dans cet article, je vous présente les bases de la configuration et de l'utilisation du Cybelec CybTouch 6 C, un système de contrôle sophistiqué et convivial conçu pour améliorer la précision et l'efficacité de vos tâches de métallurgie. Que vous soyez novice en matière de systèmes CybTouch ou que vous cherchiez à optimiser votre flux de travail, ce guide vous fournira les informations clés pour tirer le meilleur parti de votre expérience Cybelec CybTouch 6 C. Plongez au cœur de l'action et libérez le potentiel de vos opérations de métallurgie grâce à cet outil performant.

Introduction

Le Cybelec CybTouch Le CybTouch 6 C est un système de commande tactile de pointe et convivial, conçu pour le pliage de tôles. Réputé pour son interface intuitive et ses fonctionnalités avancées, il permet aux opérateurs d'atteindre précision et efficacité. Comprendre la navigation et les fonctionnalités du CybTouch 6 C est essentiel pour améliorer la productivité et la précision. En maîtrisant ses composants clés, vous pourrez exploiter pleinement les avantages du CybTouch 6 C et optimiser vos opérations de pliage.

Le CybTouch 6 C de Cybelec est conçu pour faciliter le contrôle des presses plieuses. En raison des mises à jour logicielles et des différentes configurations de presses plieuses, des différences mineures par rapport à ce qui est décrit ici peuvent survenir. Maintenir votre système à jour garantit des performances optimales avec le CybTouch 6 C.

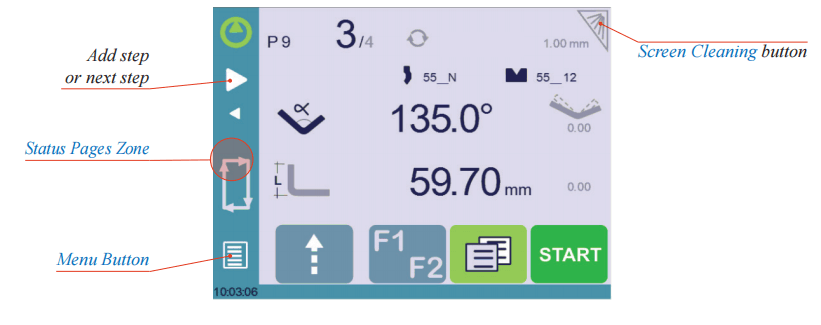

Navigation générale

Bouton de menu: Le bouton Menu permet de sélectionner directement l'écran souhaité. Le contenu du menu s'adapte au contexte.

Zone des pages d'état: La zone « Pages d'état » donne accès à la page d'état. Cette zone est active à tout moment depuis n'importe quelle page (sauf celle de l'assistant).

Nettoyage d'écranPour nettoyer l'écran lorsque le CybTouch est allumé, appuyez sur le bouton. Utilisez uniquement un chiffon doux et humide, savonneux ou avec un détergent neutre.

Lorsque vous débutez avec le Cybelec CybTouch 6 C, il est essentiel de manipuler l'équipement avec soin pour préserver sa longévité et sa fonctionnalité. Voici quelques conseils clés pour une utilisation sûre et efficace :

• Évitez les produits chimiques agressifs : Lors du nettoyage et de l'entretien du CybTouch 6 C, n'utilisez jamais de solvants, d'essence, de benzène, d'alcool ou de substances similaires. Ces substances peuvent endommager la surface et les composants internes de l'appareil.
• Pratiques de nettoyage douces : Optez toujours pour des solutions de nettoyage douces et non abrasives pour garantir que l'interface tactile et le boîtier restent en parfait état.

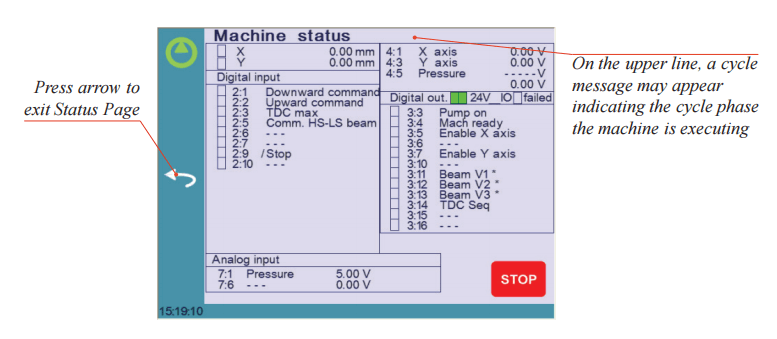

Page d'état

Pour utiliser efficacement le Cybelec CybTouch 6 C, il est essentiel de comprendre les fonctionnalités de sa page d'état.

La page d'état offre un aperçu complet de toutes les entrées, sorties et positions des axes de la CN, ce qui en fait un outil essentiel pour la configuration de la machine ou le dépannage à distance. Cette fonctionnalité améliore l'efficacité opérationnelle en permettant aux utilisateurs d'identifier et de résoudre rapidement les problèmes, même lorsque la machine est installée sur le terrain.

Accéder à la page d'état :

• Vous pouvez facilement accéder à la page d'état depuis n'importe où dans le système en appuyant sur la zone Pages d'état.

Quitter la page d'état :

• Pour quitter la page d'état, appuyez simplement sur la flèche sur le côté gauche de l'écran.

En vous familiarisant avec ces fonctionnalités, la prise en main de Cybelec CybTouch 6 C devient plus intuitive et fluide.

Préférences utilisateur

Pour quitter la page Préférences utilisateur, appuyez sur le bouton Menu.

1. Langue

Pour démarrer avec Cybelec CybTouch 6 C, sélectionner votre langue préférée est une première étape facile. Il vous suffit d'appuyer sur l'option « Langue » à l'écran pour parcourir la liste des langues disponibles.

Les langues disponibles sont :

Gardez à l’esprit que cette liste peut être mise à jour et étendue au fil du temps, offrant davantage d’options linguistiques à mesure qu’elles deviennent disponibles.

2. Unités de longueur

Lors de la mise en route du Cybelec CybTouch 6 C, vous devrez configurer les unités de longueur selon vos besoins. Les options disponibles sont les millimètres (mm), pouces (pouce), ou aucun.

Par défaut, si «aucunSi vous sélectionnez « » (ou « pouces »), le système utilisera automatiquement les millimètres comme unité de mesure. Cette flexibilité garantit que la machine fonctionne conformément à vos normes métriques ou impériales préférées, facilitant ainsi la prise en main de votre Cybelec CybTouch 6 C.

3. Unités de force

Ce paramètre permet de choisir entre tonne, kN et tonnes pour l'unité de force à utiliser dans le CybTouch.

4. Unités Sigma

Ce paramètre permet de choisir entre kg/mm², N/mm² et psi(*1000) pour l'unité sigma à utiliser dans le CybTouch.

5. Afficher les axes Valeurs de position

Lorsque vous débutez avec Cybelec CybTouch 6 C, il est essentiel de comprendre comment afficher les valeurs de position des axes. Cette fonctionnalité vous permet de visualiser les positions des axes sur la page numérique de pliage, offrant ainsi un aperçu en temps réel de vos opérations.

• Si vous sélectionnez « non », les positions des axes ne seront affichées que pendant leurs mouvements respectifs, vous permettant de vous concentrer sur les changements dynamiques.
• Si vous sélectionnez « oui », les positions sont affichées en continu sous leurs valeurs de consigne respectives, offrant une visibilité constante.

6. RFLink

Pour bien démarrer avec Cybelec CybTouch 6 C et profiter pleinement de la fonction RFLink, sachez que cette fonction est désactivée par défaut. Il est essentiel de l'activer à chaque mise sous tension de la commande numérique (CN), car elle se réinitialise automatiquement. Maîtriser ce processus garantit un transfert de données et une connectivité efficaces entre vos appareils.

7. Indexation claire

Lorsqu'elle est activée, cette fonction efface l'index et la machine les recherchera, comme elle le fait lors de la mise sous tension, permettant à l'opérateur de réindexer sa machine sans l'éteindre.

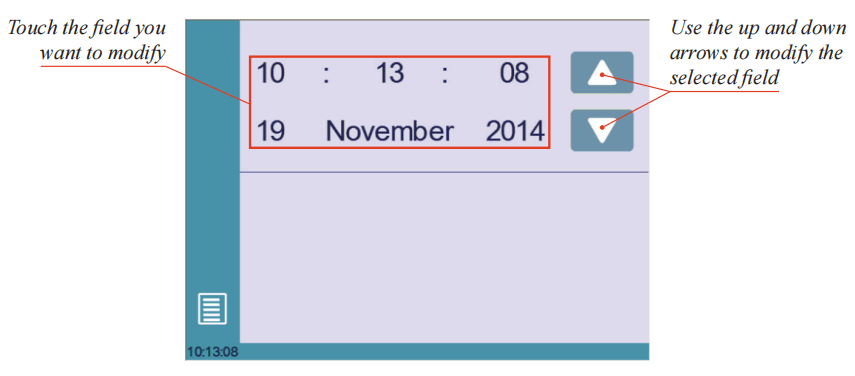

8. Régler l'horloge

Permet à l'utilisateur de régler l'heure et la date sur le CybTouch.

9. Écran tactile Étalonnage

Comme un opérateur de grande taille aura tendance à toucher plus haut qu'un opérateur plus petit sur l'écran, cette fonction permet de calibrer l'écran tactile et de s'assurer également qu'il fonctionne correctement.

10. Luminosité xx% Eco xx%

Ici, la luminosité de l'écran pour le mode normal et le mode Eco peut être définie :

• Touchez le mode pour lequel vous souhaitez modifier la luminosité.

11. Compteur de programmes mode

Quand vous êtes prêt à démarrer avec Cybelec CybTouch 6 C, une fonctionnalité essentielle à explorer est le mode compteur de programme. Ce paramètre est crucial pour définir le fonctionnement du compteur de pièces pendant les processus d'usinage.

Dans le contrôleur CybTouch 6 C, le mode compteur de programme peut être défini sur deux modes distincts : En haut ou Vers le bas.

• Mode haut : Le compteur démarre à zéro et augmente jusqu'à atteindre le nombre souhaité. Ce réglage est idéal pour suivre la progression de la production des pièces.
• Mode bas : Le compteur démarre à un nombre spécifié et décroît à chaque pièce terminée jusqu'à atteindre zéro. Ce mode est utile pour compter à rebours à partir du total d'un lot et garantir ainsi l'atteinte des objectifs de production.

Mouvement manuel des axes

Lors de la configuration d'une machine avec le CybTouch 6 C de Cybelec, il est souvent essentiel de pouvoir déplacer les axes manuellement. Avec le CybTouch 6 C, le réglage manuel est facile à réaliser depuis les emplacements suivants :

• Programme ou page EasyBend:Accédez à cette page pour contrôler et ajuster manuellement les axes selon les besoins de vos tâches spécifiques.
• Page de mouvement manuel:Cette page dédiée permet une manipulation manuelle précise des axes de la machine, assurant un réglage optimal lors de la phase d'installation ou de maintenance.

1. Dans le programme ou Page EasyBend

Dans la page Programme ou EasyBend, les axes ne peuvent être déplacés manuellement que lorsque la gestion des outils est désactivée.

Instructions de réglage:

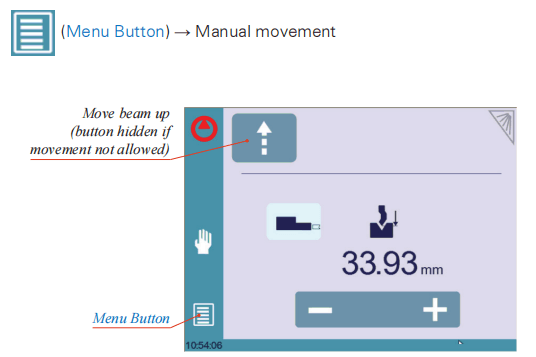

2. Dans le manuel Page de mouvement

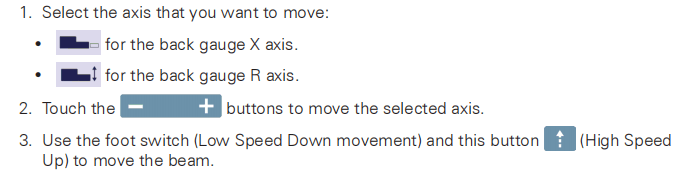

Instructions de réglage:

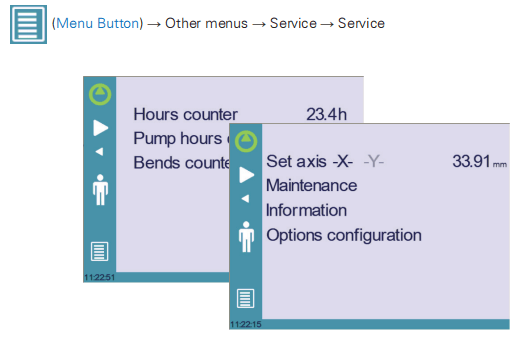

Page de service

1. Définir l'axe

Pour bien démarrer avec Cybelec CybTouch 6 C, il est important de comprendre les fonctions de réglage manuel pour un fonctionnement optimal de la machine. Ce système permet aux opérateurs de régler manuellement la position de la butée arrière (axe X) et du profilé (axe Y, le cas échéant).

Considérations clés :

• Seul un personnel expérimenté doit utiliser cette fonction pour éviter d'éventuels dommages mécaniques à la machine.
• N'oubliez pas que tous les paramètres que vous ajustez seront perdus une fois la machine indexée. Une manipulation soigneuse est donc essentielle.

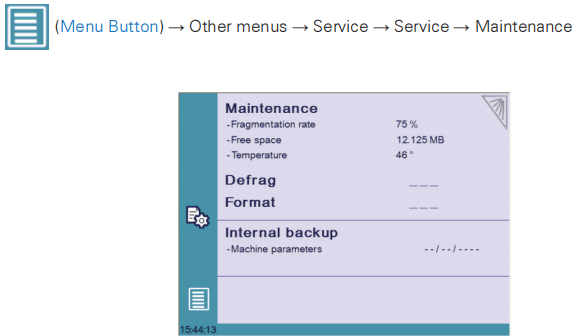

2. Entretien

La page Maintenance affiche l'état du matériel du CybTouch et permet à l'opérateur d'effectuer différentes actions de maintenance.

Lorsque vous débutez avec Cybelec CybTouch 6 C, il est essentiel de comprendre que certaines actions nécessitent des codes spécifiques et doivent être effectuées par des techniciens ou à leur demande. Voici un aperçu de ces fonctions essentielles :

• Défragmentation:Cette fonction permet de réorganiser l'espace mémoire du CybTouch 6 C. Pour utiliser cette fonctionnalité, appuyez simplement sur la fonction et suivez les instructions fournies dans la fenêtre contextuelle jaune.

• Format: L'utilisation de la fonction de formatage effacera toutes les données du CybTouch 6 C. Il est impératif d'effectuer cette action uniquement avec l'aide d'un technicien qualifié.

• Sauvegarde interneConçu spécifiquement pour les OEM et le support. Généralement, la sauvegarde des paramètres machine est effectuée par le fabricant ou le prestataire de services. Cette sauvegarde permet à un technicien de maintenance de restaurer les paramètres de fonctionnement d'origine si nécessaire. Si vous devez restaurer des paramètres, consultez un technicien de maintenance et respectez ses instructions. N'utilisez cette fonction qu'en cas de situation critique.

Avant d'utiliser cette fonction, assurez-vous que tous vos fichiers ont été transférés hors du CybTouch 6 C à l'aide de CybTouchTools. Consultez le manuel d'instructions correspondant pour des instructions détaillées.

3. Information

La page Informations de l'interface CybTouch offre un aperçu complet des noms et versions des logiciels installés sur l'appareil. Pour les utilisateurs souhaitant approfondir leurs connaissances et prendre en main le Cybelec CybTouch 6 C, le bouton Avancé affiche des informations plus détaillées, vous permettant ainsi de comprendre et d'utiliser pleinement votre système CybTouch.

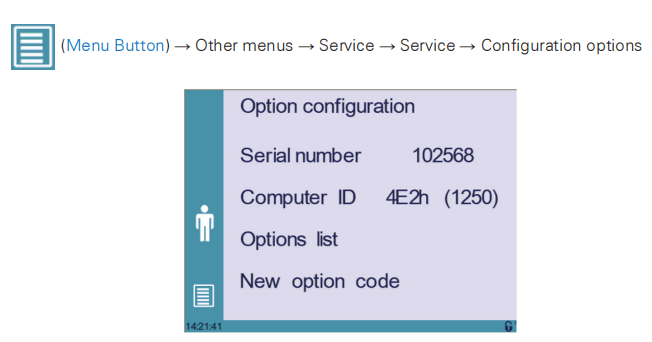

4. Configuration Options

Lors de la prise en main du Cybelec CybTouch 6 C, vous pourrez explorer ses nombreuses options de configuration. Ce menu ouvre une page dédiée à l'identification de l'ordinateur et à la gestion des options de la machine.

• Numéro de série Le numéro de série du CybTouch est crucial et est saisi en usine lors de la configuration initiale de la machine. Ce numéro est intrinsèquement lié à la liste des options de la machine, et sa modification peut entraîner la perte de toutes les options installées.

• ID de l'ordinateur L'ID de l'ordinateur, visible sur cette ligne, est un code d'identification unique attribué à chaque CybTouch. Ce code, associé au numéro de série, garantit une identification précise de la machine.

• Liste d'options Grâce à la fonction de liste d'options, une fenêtre contextuelle jaune détaillée affiche toutes les options actuellement installées sur le CybTouch.

• Nouveau code d'option Pour améliorer les fonctionnalités du CybTouch, la nouvelle fonction de code d'option peut être utilisée. Elle ouvre un clavier alphanumérique permettant de saisir un nouveau code d'option, nécessaire à l'installation de fonctionnalités supplémentaires. Le format d'un code d'option est le suivant : ABC-DEF-GHI-JKLM.

Foire aux questions (FAQ)

Conclusion

En conclusion, pour commencer avec Cybelec CybTouch 6 Le langage C implique la compréhension et la configuration des options clés telles que le numéro de série et l'identifiant de l'ordinateur, ainsi que la gestion efficace de la liste d'options. En configurant précisément ces composants, vous garantissez le bon fonctionnement et la personnalisation de vos machines, améliorant ainsi leurs performances.

Une configuration et une gestion appropriées de votre presse plieuse CybTouch 6 C sont essentielles pour des performances optimales. Pour toute question ou assistance, n'hésitez pas à contacter notre équipe. Nos experts sont là pour vous fournir une assistance détaillée et adaptée à vos besoins spécifiques. Consultez également notre documentation pour des informations et des ressources plus complètes.
