La navigation dans les paramètres du DELEM DA-53T peut sembler complexe au premier abord, mais elle est essentielle au bon fonctionnement de votre équipement. Si vous cherchez des conseils pour gérer et optimiser efficacement ces paramètres, vous êtes au bon endroit.

Dans cet article, je vous guiderai à travers les étapes nécessaires pour comprendre et utiliser facilement les paramètres du DELEM DA-53T. Que vous souhaitiez améliorer les performances ou garantir la précision de vos opérations, cette documentation vous fournira les informations nécessaires pour maîtriser l'interface du DELEM DA-53T. Ce guide s'adresse aussi bien aux nouveaux utilisateurs qu'aux utilisateurs expérimentés souhaitant perfectionner leurs compétences.

Introduction

Ce mode donne accès à divers paramètres qui influencent directement la programmation de nouveaux produits et processus. Les utilisateurs peuvent définir des valeurs par défaut et des contraintes spécifiques selon leurs besoins.

Les paramètres sont répartis sur plusieurs onglets organisant logiquement les différents sujets. Les sections suivantes présentent les onglets disponibles et les paramètres détaillés.

La navigation entre les onglets se fait simplement en appuyant dessus et en sélectionnant l'élément à modifier. Comme il peut y avoir plus d'onglets que l'écran ne peut en afficher, faire glisser les onglets horizontalement permet de visualiser et de sélectionner tous les onglets disponibles.

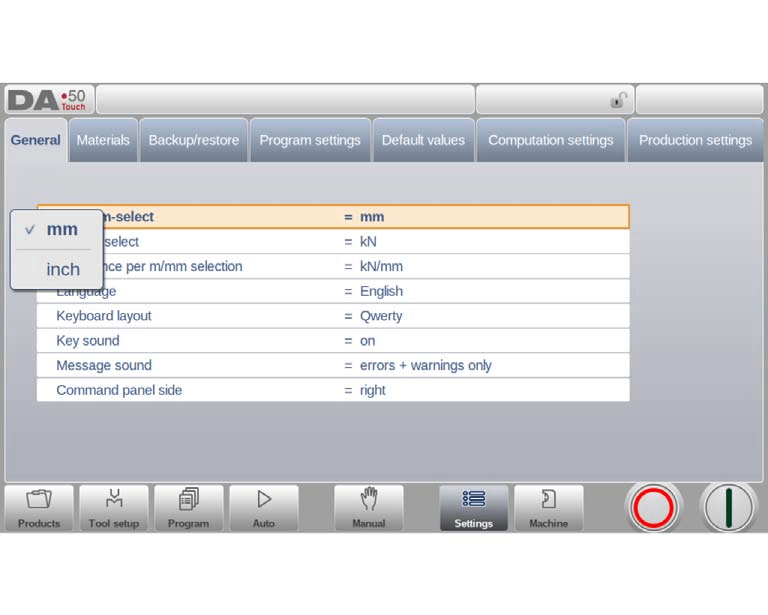

Paramètres généraux

Découvrez comment naviguer et personnaliser efficacement les paramètres du DELEM DA-53T. Modifiez les paramètres en sélectionnant l'onglet approprié, où le réglage des valeurs numériques ou alphanumériques est simplifié grâce au clavier à l'écran. Pour les paramètres de liste, appuyez simplement pour sélectionner les options, et faites défiler facilement les listes plus longues. Les principaux paramètres personnalisables incluent :

Sélection d'unité: Choisissez entre millimètres ou pouces et sélectionnez les unités de force comme tonnes ou kN.

Mesure de résistance: Choisissez de mesurer la résistance par mètre ou par millimètre.

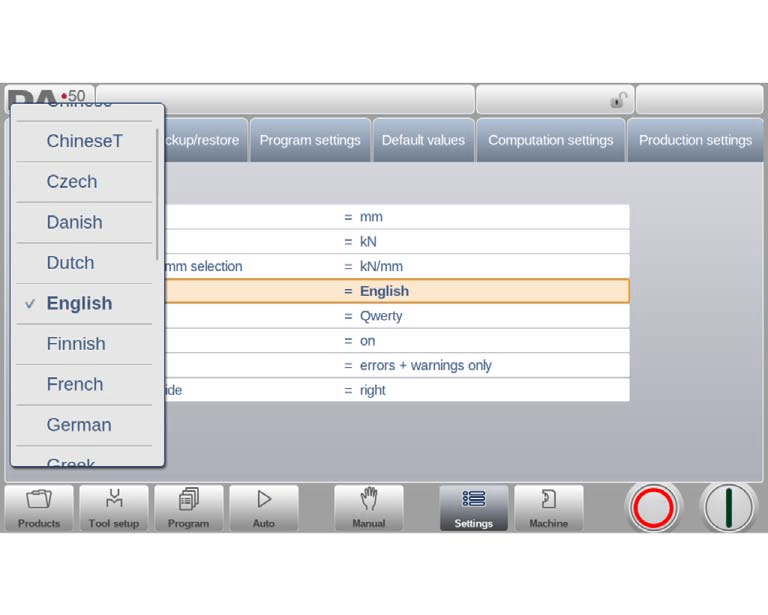

Options de langue: Un large choix de langues d'interface est disponible. Sélectionnez votre langue préférée et profitez d'une expérience utilisateur personnalisée. Veuillez noter que les langues avec des caractères uniques peuvent nécessiter un redémarrage du système.

Dispositions du clavier:Personnalisez le clavier avec les options Qwerty, Qwertz ou Azerty.

Paramètres sonoresPersonnalisez les retours sonores. Contrôlez les réponses sonores clés et définissez des messages sonores pour tous, uniquement pour les erreurs et avertissements, uniquement pour les erreurs, ou complètement désactivés.

Positionnement du panneau de commande:Optimisez votre flux de travail en basculant le panneau de commandes vers le côté gauche de l'écran.

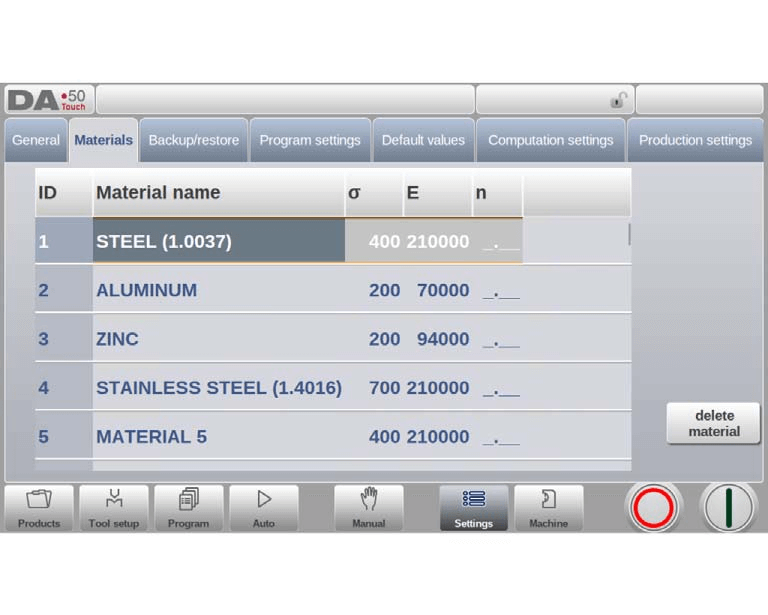

Paramètres de matériaux

Dans les paramètres DELEM DA-53T, l'onglet Matériau vous permet de programmer jusqu'à 99 matériaux, une fonctionnalité cruciale pour personnaliser les opérations de la machine.

Vous pouvez modifier les matériaux existants, en ajouter de nouveaux ou supprimer ceux dont vous n'avez plus besoin. Chaque matériau possède trois propriétés clés :

• Nom du matériau:Apparaissant sur les écrans de programmation, il peut comporter jusqu'à 25 caractères et doit commencer par une lettre.
• Résistance à la traction: Définit la résistance du matériau sélectionné.
• Module E: Fait référence au module d'élasticité du matériau.

Exposant d'écrouissage

Une propriété cruciale est l'exposant d'écrouissage (n), fourni par les fournisseurs de matériaux. La saisie précise de cette valeur améliore les calculs du rayon intérieur et de la profondeur de pliage, affinant ainsi les tolérances de pliage et les positions de butée arrière. Initialement défini sur _.__, le paramètre n est compris entre 0,01 et 1,00, l'acier doux ayant généralement une valeur de 0,21.

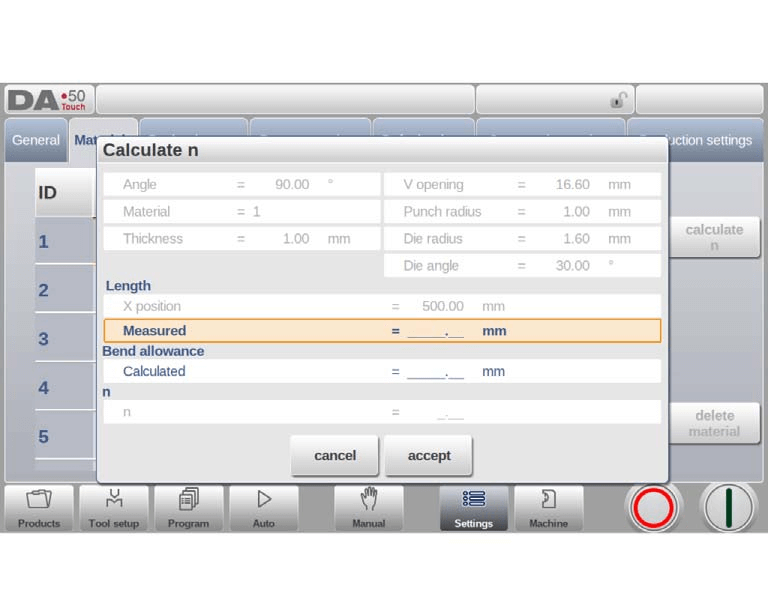

Calculer n

Pour une plus grande précision, vous pouvez utiliser « calculer n ». Effectuez un essai de pliage manuel et saisissez la longueur de côté obtenue pour obtenir l'exposant d'écrouissage et la tolérance de pliage. La précision du calcul dépend de la saisie correcte de l'épaisseur de la tôle, des paramètres de l'outil et de la précision des mesures de longueur de côté.

Les matériaux peuvent être triés dans la liste en appuyant sur les titres des colonnes, ce qui facilite leur organisation. Pour modifier un matériau, sélectionnez sa ligne et ajustez les valeurs. Utilisez « Supprimer un matériau » pour le supprimer, et pour les nouveaux matériaux, sélectionnez une ligne vide et programmez les valeurs requises. Ce processus simplifié dans les paramètres DELEM DA-53T optimise votre efficacité de programmation.

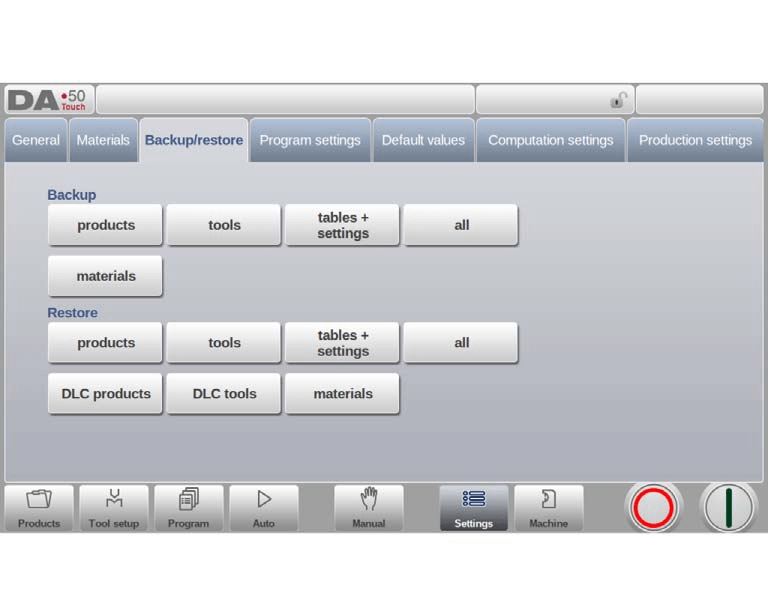

Options de sauvegarde et de restauration

Découvrez le mode Paramètres du DELEM DA-53T pour sauvegarder et restaurer efficacement vos produits, outils, paramètres et tables. Si vous utilisez des éléments d'anciens modèles, le système prend en charge la restauration facile des produits et outils au format DLC. La sauvegarde et la restauration des matériaux sont spécifiquement prises en charge ici.

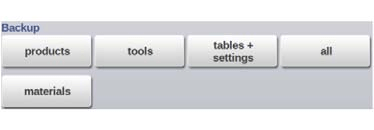

Les paramètres DELEM DA-53T permettent des procédures unifiées pour enregistrer ou lire des données sur différents supports de sauvegarde, tels que des clés USB et des réseaux.

Votre répertoire de sauvegarde est déterminé par l'appareil connecté et le répertoire choisi, et peut être personnalisé selon vos besoins. Vous disposez ainsi d'emplacements de sauvegarde indépendants pour vos produits et outils, ce qui améliore votre flexibilité opérationnelle.

Sauvegarde du produit

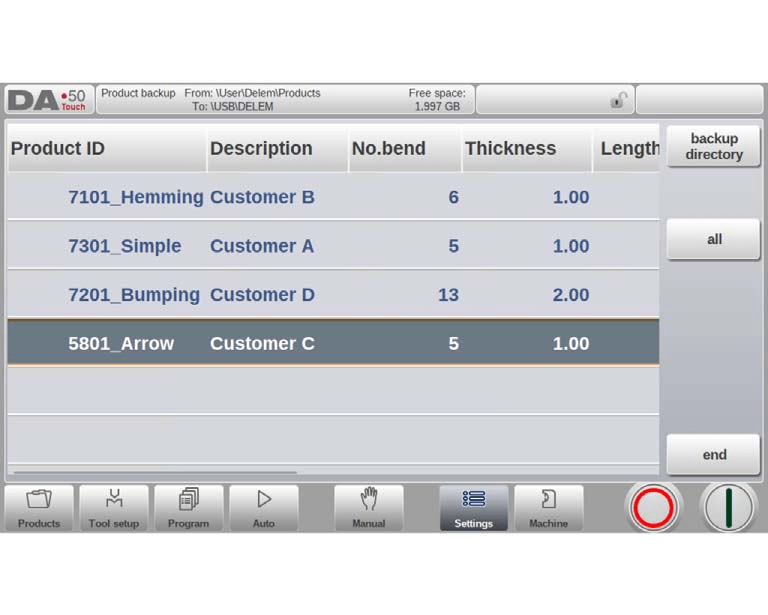

Pour effectuer une sauvegarde des programmes sur le disque, choisissez « produits » dans la section Sauvegarde de la page Sauvegarde/restauration.

Une fois le répertoire de sauvegarde initial défini, l'écran de sauvegarde des produits apparaît.

Dans l'écran de sauvegarde des paramètres du DELEM DA-53T, les produits du répertoire sélectionné sont affichés. Utilisez des options d'affichage similaires au mode Produits pour localiser facilement les éléments à sauvegarder.

• Emplacements source et de sauvegarde: Les emplacements source et de sauvegarde actuels sont affichés en haut. Pour sauvegarder un produit, appuyez simplement sur l'élément souhaité dans la liste. Un marqueur de sauvegarde confirmera la sélection. Si un fichier est en double, vous serez invité à choisir de le remplacer.
• Sauvegarde par lots:Sauvegardez facilement tous les produits répertoriés à la fois en appuyant sur « Tous ».
• Modification du répertoire source: Ajustez le répertoire source à l'aide de l'option « Répertoire source ». Naviguez dans le navigateur de répertoires pour sélectionner votre source préférée.
• Définition de la destination de sauvegardeDe même, la destination de sauvegarde peut être modifiée via l'option « Répertoire de sauvegarde ». Utilisez l'explorateur de répertoires pour choisir la destination souhaitée pour vos sauvegardes.

Restauration du produit

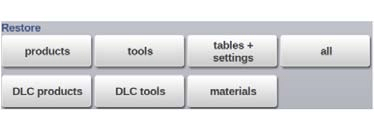

Pour restaurer les programmes sur le contrôle, choisissez « produits » dans la section Restaurer de la page Sauvegarde/restauration.

Une fois le répertoire de restauration initial défini, l'écran de restauration des produits apparaît.

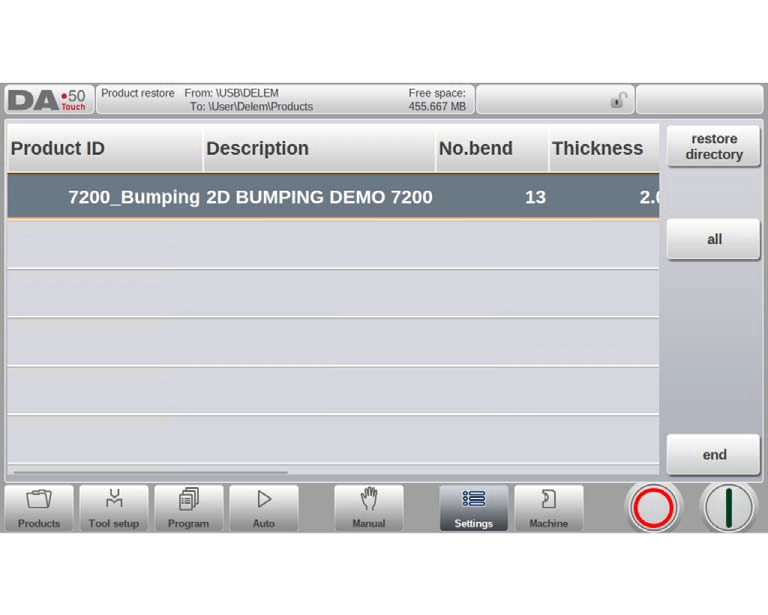

Dans les paramètres du DELEM DA-53T, l'écran de restauration affiche les produits du répertoire sélectionné, comme en mode Produits, ce qui facilite la recherche des éléments à restaurer. Les emplacements source et cible de la restauration actuelle sont visibles en haut de l'écran.

Étapes pour naviguer efficacement dans le processus de restauration :

1. Affichage des produits :
   • Parcourez facilement les produits à restaurer à l'aide de fonctions familières de changement de vue.
2. Sélection des produits :
   • Appuyez sur un produit dans la liste pour le restaurer. Un marqueur de confirmation apparaîtra pour indiquer l'action. Si un produit portant le même nom existe sur la commande, vous serez invité à le remplacer.
3. Modification de l'emplacement de la source :
   • Utilisez « Restaurer le répertoire » pour ouvrir le navigateur de répertoires et sélectionner un nouvel emplacement source si nécessaire.
4. Définition de la destination :
   • Ajustez le répertoire de destination via le « Répertoire de destination » pour spécifier où les produits restaurés doivent aller.

Ces étapes garantissent une navigation et une utilisation efficaces des paramètres DELEM DA-53T pour la restauration du produit, améliorant ainsi le flux de travail opérationnel.

Sauvegarde de l'outil

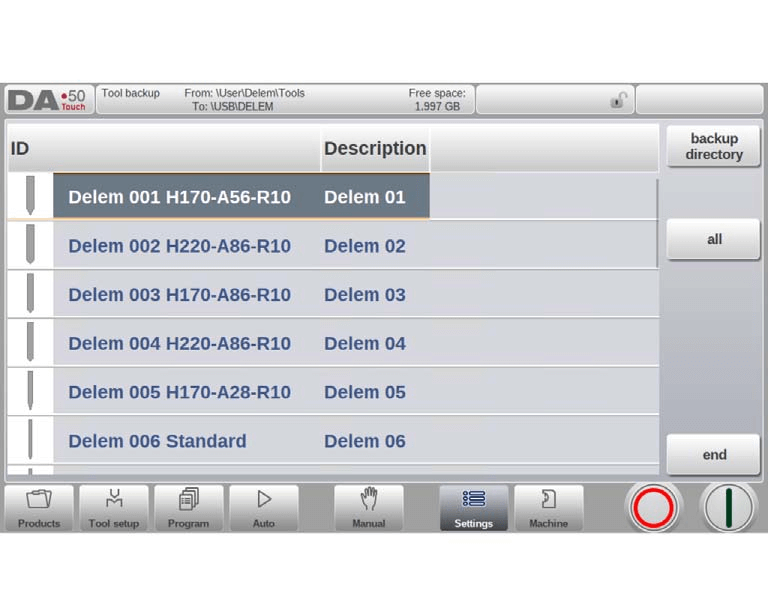

Pour effectuer une sauvegarde des outils sur le disque, choisissez « outils » dans la section Sauvegarde de la page Sauvegarde/restauration.

Une fois le répertoire de sauvegarde initial défini, l'écran de sauvegarde des outils apparaît.

Ce menu permet de sauvegarder les outils de la commande : poinçons, matrices ou formes de machine. Les procédures de sauvegarde d'outils sont similaires à celles de sauvegarde de produits.

Restauration d'outils

Les procédures de restauration des outils s'exécutent de manière similaire aux procédures de restauration d'un produit.

Sauvegarde et restauration des tables et des paramètres

Pour sauvegarder les paramètres et tables spécifiques à l'utilisateur, l'onglet Sauvegarde/Restauration offre une fonctionnalité spécifique. La procédure est similaire à celle de la sauvegarde et de la restauration des produits et outils. La fonction spéciale « Tous » exécute automatiquement toutes les étapes de la sauvegarde ou de la restauration (Produits + Outils + Tables + Paramètres).

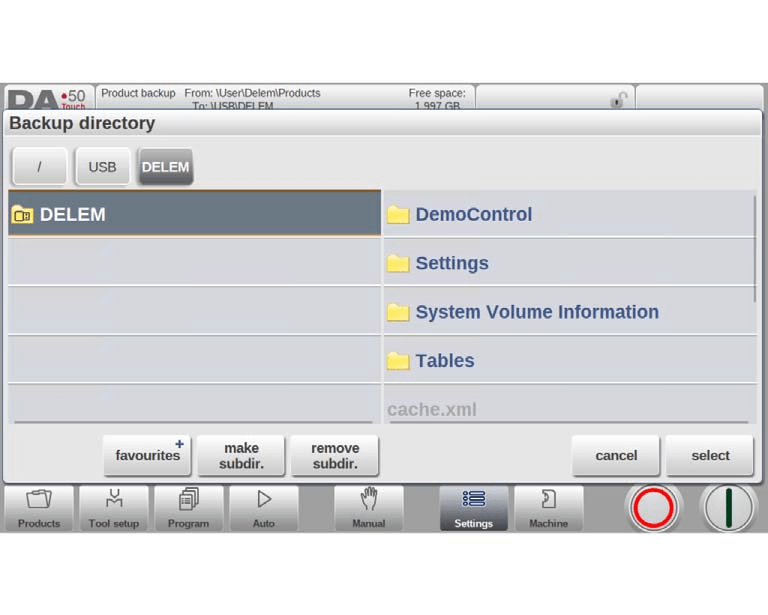

Navigation dans le répertoire

Lors de l'accès au répertoire de sauvegarde dans les paramètres DELEM DA-53T, une nouvelle fenêtre répertorie les répertoires de sauvegarde disponibles.

• Parcourir les répertoiresParcourez la structure des répertoires de votre périphérique de sauvegarde pour trouver le répertoire souhaité. Appuyez sur « Sélectionner » pour choisir le répertoire.
• Dispositifs de commutation: Pour modifier les périphériques de sauvegarde, appuyez sur l’option de niveau le plus élevé, sélectionnez le périphérique souhaité, puis choisissez le sous-répertoire approprié.
• Connexions réseau:Si vous utilisez une connexion réseau, appuyez d'abord sur « Réseau » pour accéder aux volumes réseau disponibles, puis procédez comme avec les autres appareils.
• Gérer les répertoiresCréez de nouveaux sous-répertoires en appuyant sur « Créer un sous-répertoire » ou supprimez les sous-répertoires existants avec « Supprimer un sous-répertoire ». Pour accéder à un sous-répertoire, appuyez dessus et sélectionnez « Sélectionner » pour confirmer.

L’intégration de ces étapes améliorera votre capacité à naviguer efficacement dans les paramètres DELEM DA-53T.

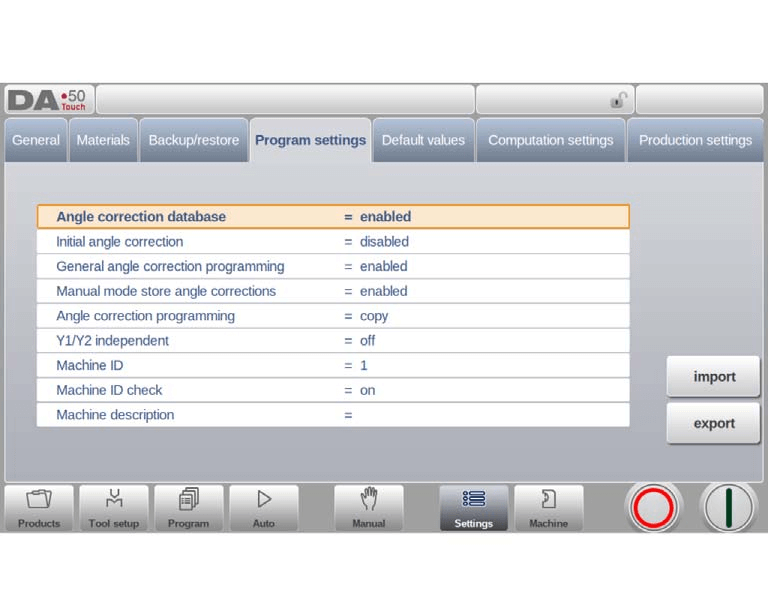

Paramètres du programme

Base de données de correction d'angle

• Activer la base de donnéesL'activation de cette fonctionnalité enregistre les corrections d'angle saisies en mode production pour les réutiliser lors de futurs pliages. Les paramètres du DELEM DA-53T garantissent l'accessibilité des corrections d'angle et suggèrent des corrections pour les pliages similaires détectés en production.
• Stockage des corrections: De nouvelles corrections mettent à jour la base de données, à condition que les propriétés du matériau, l'épaisseur, l'ouverture et le rayon de la matrice, le rayon du poinçon et l'angle correspondent au pli actif.
• Comparaison et interpolation:Pour les offres, l'angle de courbure doit être similaire, l'interpolation se produisant lorsque les différences d'angle de 10° tombent en dessous de 5° dans la variance de correction.

Correction d'angle initiale

• Programmation de correctionCette fonctionnalité indépendante est invisible dans les vues standard, mais programmable via la page des corrections, en modes automatique et manuel. Elle améliore les corrections visualisées et la précision du pliage.

Programmation de correction d'angle générale

• Ajustements du programme universel: Applique les corrections à tous les coudes sans les enregistrer dans la base de données. Les options incluent :
  • Désactivé : Aucune correction générale.
  • Activé : appliquer des corrections générales singulières ou doubles (G-corr. α1 et G-corr. α2).

Corrections d'angle de stockage en mode manuel

• Correction Conservation: Permet d'enregistrer les corrections d'angle en mode manuel pour une programmation future du produit dans les paramètres DELEM DA-53T.

Programmation de correction d'angle

• Options de réglage: Choisissez de copier, de conserver les valeurs delta ou de modifier les corrections d'angle indépendamment :
  • Copie : Corrections miroirs entre Cα1 et Cα2.
  • Delta : Maintient la différence lors du réglage de Cα1.
  • Indépendant : ajuste Cα1 et Cα2 séparément.

Programmation de correction X

• Réglages de l'axe X: Options de correction d'angle des miroirs, avec applicabilité lorsqu'un axe X2 existe :
  • Copie : Corrections miroirs entre CX1 et CX2.
  • Delta : maintient le delta pendant les ajustements.
  • Indépendant : ajuste séparément CX1 et CX2.

Indépendance Y1/Y2

• Programmation des axes:Contrôlez les axes Y en choisissant entre :
  • Désactivé : contrôle à axe unique.
  • Activé : Programmation indépendante pour Y1 et Y2.

Identification de la machine

• ID de la machine : Attribuez des identifiants uniques pour éviter toute confusion dans les installations dotées de plusieurs machines, garantissant ainsi les contrôles de compatibilité des programmes.
• Vérification de l'ID de la machine: Activez les avertissements pour les ID de machine incompatibles, permettant une confirmation manuelle pour procéder au chargement ou à l'abandon.
• Description de la machine: Annotez quelle machine correspond au contrôle dans les paramètres DELEM DA-53T, facilitant l'identification dans les profils hors ligne.

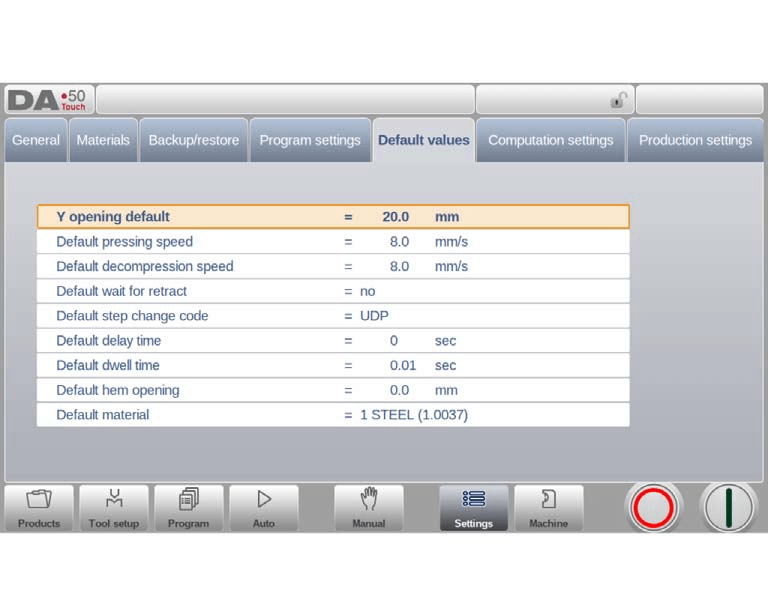

Valeurs par défaut

Le mode Paramètres du DELEM DA-53T permet aux utilisateurs de personnaliser efficacement les paramètres de la machine pour des performances optimales. Vous trouverez ci-dessous une liste structurée des paramètres par défaut configurables :

1. Ouverture Y par défaut
   • Définit la valeur d'ouverture initiale de l'axe Y pour les nouveaux programmes.
2. Vitesse de pression par défaut
   • Établit la vitesse de départ des virages, influençant l'efficacité du programme.
3. Vitesse de décompression par défaut
   • Définit la vitesse de décompression initiale dans une séquence de flexion.
4. Attendre la rétractation par défaut
   • Contrôle le délai par défaut avant la rétraction dans un programme de pliage, affectant le timing opérationnel.
5. Code de changement d'étape par défaut
   • Détermine les moments de changement d'étape par défaut dans les programmes, avec des détails détaillés disponibles dans le mode Programme.
6. Délai par défaut
   • Permet de prérégler les temps d'attente sur l'axe X lors des changements d'étape pour une meilleure manipulation des produits.
7. Temps de séjour par défaut
   • Définit le temps de séjour initial dans un programme de pliage, ce qui a un impact sur la durée du cycle.
8. Ouverture d'ourlet par défaut
   • Configure la distance d'ouverture pour les plis d'ourlet, garantissant la précision du processus d'ourlet.
9. Matériau par défaut
   • Sélectionne le matériel de départ pour les nouveaux programmes, simplifiant ainsi la gestion du matériel.

En gérant efficacement ces valeurs par défaut dans les paramètres DELEM DA-53T, les utilisateurs peuvent améliorer l'efficacité de leur programmation et garantir un fonctionnement précis de la machine.

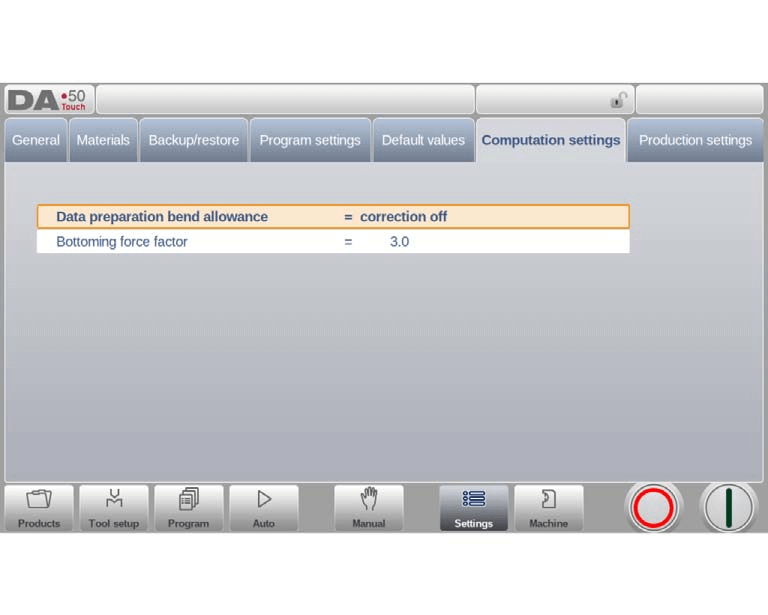

Paramètres de calcul

• Correction de la tolérance de pliage :
  • Correction désactivée : Aucune tolérance de pliage n'est ajoutée à la programmation numérique.
  • Correction sur : La correction de la tolérance de pliage est incluse dans la programmation numérique. Cette option détermine si les valeurs programmées intègrent la tolérance de pliage lors de la programmation du produit. Lorsque « Corrections activées » est sélectionnée, les corrections d'axe sont calculées et enregistrées dans le programme, visibles et modifiables en mode production (voir « Mode Auto »).

Facteur de force de fond

• Calculez la force d'appui nécessaire en multipliant la force de pliage par le facteur de force d'appui. Cela garantit que la machine applique la force adéquate au matériau.

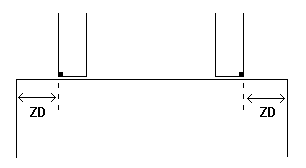

Distance Z dans les paramètres

• La distance Z mesure la distance entre le bord du doigt et le coin de la feuille. Sur les machines équipées de l'axe Z automatique, ce paramètre permet de calculer automatiquement la position des doigts par rapport à l'extrémité de la feuille, améliorant ainsi la précision et l'efficacité du flux de travail.

En ajustant soigneusement ces paramètres dans les paramètres DELEM DA-53T, les opérateurs peuvent améliorer considérablement la précision et l'efficacité de leurs processus de programmation et de production.

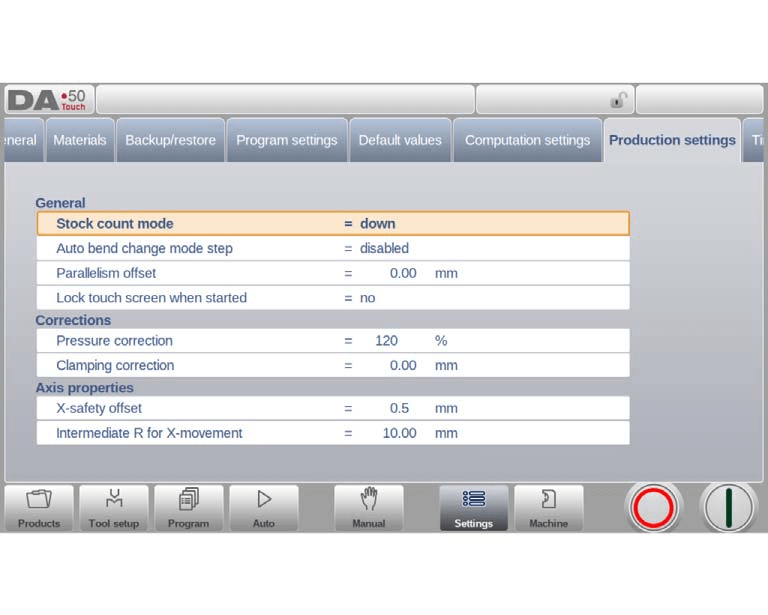

Paramètres de production

1. Mode de comptage des stocks
   • Dans les paramètres du DELEM DA-53T, configurez le compteur de stock pour compter les produits en mode production. Le décompte permet d'atteindre les quotas pré-planifiés en arrêtant le contrôle à zéro, tandis que le décompte suit la progression de la production.
2. Étape du mode de changement de courbure automatique
   • Activez les changements d'étape automatiques pendant le pliage en mode Étape dans les paramètres du DELEM DA-53T. Une fois activé, les paramètres de pliage suivants se chargent automatiquement, mais il faut appuyer sur le bouton Démarrer pour démarrer.
3. Décalage du parallélisme
   • Programmez un décalage de parallélisme pour la course de l'axe Y, garantissant ainsi la précision des opérations de pliage. Les paramètres du DELEM DA-53T permettent d'ajuster le parallélisme sous le point de serrage.
4. Verrouiller l'écran tactile au démarrage
   • Protégez votre système DELEM en verrouillant l'écran tactile une fois le contrôle démarré, évitant ainsi toute interférence accidentelle.
5. Correction de la pression
   • Dans les paramètres DELEM DA-53T, ajustez le contrôle de la soupape de pression à l'aide d'un pourcentage de la force calculée pour obtenir les résultats de pliage souhaités.
6. Correction de serrage
   • Ajustez la position de serrage de la poutre dans les paramètres du DELEM DA-53T pour un maintien sûr des tôles. Ajustez le point de pincement pour garantir la précision du serrage des tôles.
7. Décalage de sécurité X
   • Définissez une zone de sécurité pour l'axe X, suivant le contour du poinçon et de la matrice. Ce réglage du DELEM DA-53T évite les collisions, notamment avec l'axe R.
8. Mouvement X intermédiaire pour Z
   • Définissez une zone de sécurité temporaire pour l'axe X lors des mouvements sur l'axe Z. Ce réglage DELEM DA-53T est essentiel lors de l'utilisation de matrices de différentes tailles afin d'éviter les collisions.

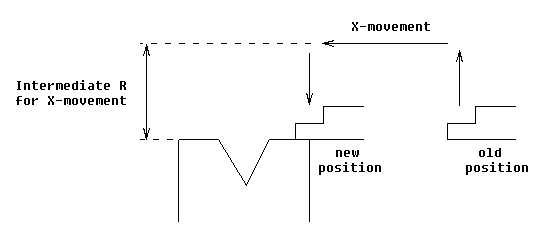

9. R intermédiaire pour le mouvement X
   • Définissez une position temporaire sur l'axe R pour garantir la sécurité des mouvements sur l'axe X dans la zone de sécurité de la matrice. Les réglages du DELEM DA-53T permettent d'éviter les collisions lors des mouvements des axes.

En naviguant et en utilisant de manière experte ces paramètres dans le DELEM DA-53T, les opérateurs peuvent optimiser les performances de la machine et garantir des processus de production sûrs et efficaces.

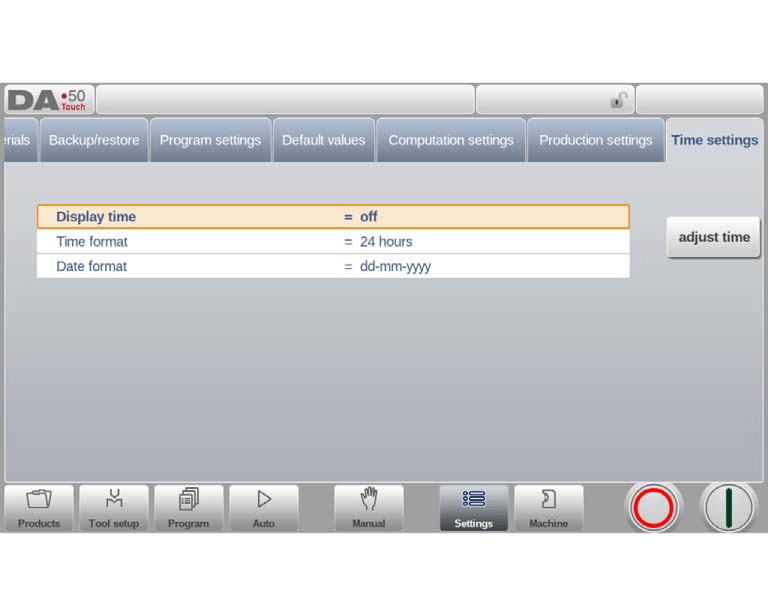

Paramètres de l'heure

Affichage du temps:Afficher la date et l'heure sur le panneau de titre, l'heure uniquement ou aucune heure du tout.

Format de l'heure:Afficher l'heure au format 24 heures ou 12 heures.

Format de date: Affiche la date au format jj-mm-aaaa, mm-jj-aaaa ou aaaa-mm-jj.

Ajuster l'heure: Pour régler la date et l'heure. Ce réglage ajuste également la date et l'heure du système d'exploitation.

Foire aux questions (FAQ)

Conclusion

En résumé, une navigation efficace dans les paramètres du DELEM DA-53T est essentielle pour optimiser le fonctionnement et les performances de votre presse plieuse. Les étapes clés incluent la familiarisation avec l'interface, la compréhension des paramètres et la mise à jour régulière du logiciel pour maintenir la précision et l'efficacité du système.

Une configuration et un entretien appropriés sont essentiels pour garantir la longévité et les performances de votre presse plieuse. En suivant ces conseils et en effectuant un entretien régulier, vous minimiserez les temps d'arrêt et améliorerez l'efficacité de votre production. Pour une assistance plus détaillée ou pour toute question, n'hésitez pas à contacter notre équipe ou à consulter notre documentation.
