Pour obtenir précision et régularité dans le pliage des métaux, il est essentiel de comprendre les fonctions de la machine ESA S860. Si vous cherchez des moyens d'améliorer la précision de vos pliages, vous êtes au bon endroit.

Dans cet article, je vais explorer les fonctions essentielles de la machine ESA S860 et expliquer comment elles contribuent à la réalisation de pliages parfaits. Que vous soyez un professionnel expérimenté ou un novice en métallurgie, ce guide vous fournira les informations nécessaires pour optimiser les performances de votre machine et obtenir des résultats impeccables pour vos projets.

Exploration de la fonction « machine à travailler les métaux »

Les fonctions de la machine ESA S860 optimisent la fabrication métallique avec précision et efficacité. Ses principales caractéristiques sont les suivantes :

• Environnement de clavier logiciel – Une interface intuitive pour une programmation facile.
• Nouvelle fonction de courbure – Configurez et enregistrez rapidement de nouveaux programmes de pliage.
• Fonction de pliage et de clinchage – Assure des courbures sûres et précises pour des résultats cohérents.

Ces fonctions de la machine ESA S860 améliorent la productivité, réduisent le temps de configuration et améliorent la précision du pliage, ce qui en fait un outil essentiel pour le travail des métaux moderne.

Comment activer la fonction « Machine à travailler les métaux »

Pour activer la fonction « Machine à travailler les métaux » sur votre machine ESA S860, suivez ces étapes :

1. Ouvrez le menu Paramètres: Depuis l’écran principal, appuyez sur la touche Paramètres.
2. Configuration d'accès: Sélectionner Configure (2) pour accéder au menu de configuration.
3. Accéder aux paramètres généraux: Choisir 7) Paramètres généraux et appuyez sur [Suivant].
4. Entrez le mot de passe: Saisissez le mot de passe requis et confirmez avec [D'ACCORD].
5. Activer le mode de travail du métal: Définissez le Machine à travailler les métaux Réglez le champ sur 1 et appuyez sur ENTRÉE (pour les modèles ESA S860 Touch et S660W).

Une fois activées, les fonctions de la machine ESA S860 incluront :

• Programmation « New Bend »
• Capacité de « pliage forcé »

Le « Nouveau virage » La fonction des fonctions machine ESA S860 simplifie la programmation en permettant aux opérateurs de dupliquer rapidement les données de pliage. Accessible dans le menu Paramètres et Résumé du pliage, cette fonctionnalité garantit l'efficacité des tâches de pliage répétitives.

Comment ça marche :

• Fonction suivante : En appuyant sur le ▶ touche au dernier virage d'une section, ajoute un nouveau virage en dessous avec des données identiques.
• Entrez la fonction Step : Sélection Entrez l'étape à partir du menu, insère un nouveau pli à la position actuelle, en copiant les paramètres du pli précédent.

Le Serrage forcé La fonctionnalité (disponible dans Paramètres et Résumé du pliage) permet aux opérateurs de définir un pliage comme clinchage en saisissant 0 dans le champ Angle Y1. Cela garantit un contrôle précis de la fin du pliage, améliorant ainsi la cohérence des opérations de formage complexes.

Dernier virage

La fonction « Dernier pli » des fonctions de la machine ESA S860 est représentée par une icône en haut à droite de l'écran. Cet indicateur confirme que le pli actuel est le dernier de la séquence programmée, évitant ainsi tout pli supplémentaire accidentel lors de l'appui sur le bouton de commande.

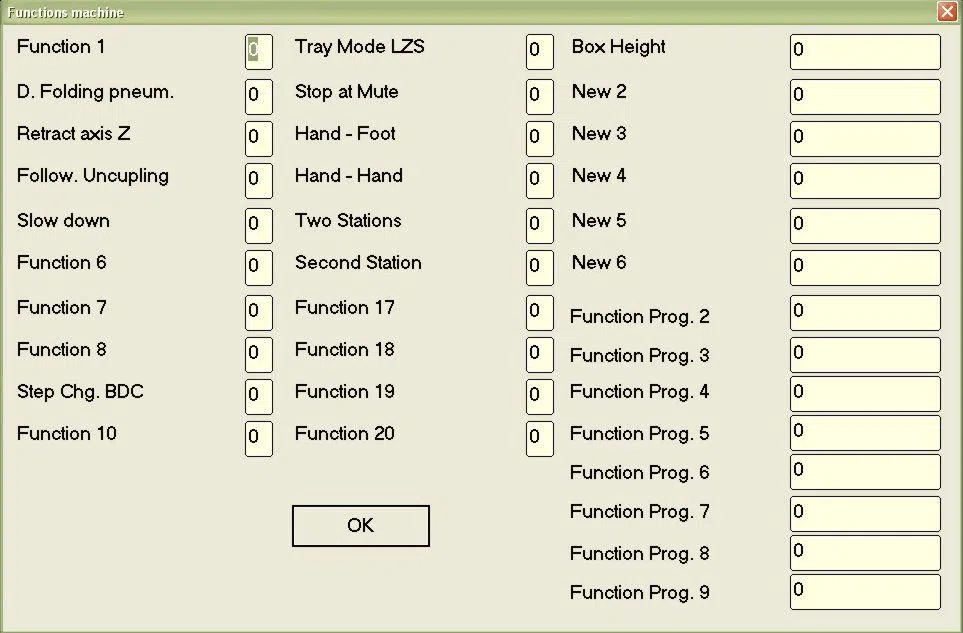

Masque « Fonctions de la machine »

Découvrez les fonctions spécialisées de la machine ESA S860, adaptées à chaque pli. Accédez à ces fonctionnalités en appuyant sur la touche dans le menu des paramètres de données, puis en sélectionnant Fonctions de la machine (7). Une fenêtre détaillée vous guidera à travers les options disponibles.

Les fonctions de la machine PCSS sont les suivantes :

• Fonction Squash pneumatique: Si cette fonction est définie sur 1 dans le coude avec butée, la matrice d'écrasement pneumatique du coude sera soulevée.

• Fonction de recul des axes Z: Si cette fonction est définie sur 1, les axes Z1 et Z2 effectueront un recul défini dans le paramètre général « Valeur d'écart de Z » pendant le cycle de mouvement.

• Fonction permettant de décrocher l'accompagnementSi cette fonction est définie sur 1, pendant son cycle de déplacement, l'accompagnateur effectuera également le cycle de décrochage. Pour en savoir plus sur le fonctionnement des axes de guidage, consultez le manuel d'utilisation correspondant.

• Fonction de descente lente: Si cette fonction est définie sur 1, pendant le cycle Semi-automatique et Automatique, le vérin descendra toujours à vitesse lente.

• Changement de hauteur de la fonction PMI: Si cette fonction est définie sur 1, le changement de pas sera effectué une fois que le vérin aura atteint le point mort bas (c'est-à-dire la fin du coude).

• Fonction de plateau en mode LZS:Cette fonction n'est utilisée qu'avec le système de sécurité « laser safe », c'est-à-dire lorsque la valeur du paramètre est 1.

• Fonction de fin de hauteurCette fonction est uniquement utilisée avec le système de sécurité « laser safe ». Elle indique la hauteur de l'ailette à saisir en mm, à préciser en cas d'utilisation du mode plateau LZS (pièces à structure en caisson).

• Arrêt à la fonction MuteCette fonction est uniquement utilisée avec le système de sécurité « laser safe ». En réglant le paramètre sur 1, vous pouvez arrêter la machine au point de changement de vitesse. Il est possible de relancer le pliage en appuyant sur la pédale de descente.

• Fonction mains-piedsCette fonction est uniquement utilisée avec le système de sécurité « laser safe ». En réglant le paramètre sur 1, vous pouvez vous arrêter au point de changement de vitesse avec la commande manuelle (si installée), puis reprendre en appuyant sur la pédale de descente.

• Fonction mains-mainsCette fonction est uniquement utilisée avec le système de sécurité « laser safe ». En réglant le paramètre sur 1, vous pouvez vous arrêter au point de changement de vitesse avec la commande manuelle (si installée), puis continuer avec la même commande.

• Double pédale FonctionCette fonction est uniquement utilisée avec le système de sécurité « laser safe ». En réglant le paramètre sur 1, vous pouvez utiliser les deux pédales (si installées).

Sauvegarde des programmes

Avec les fonctions machine ESA S860, l'enregistrement des programmes a évolué depuis la version 10.1, permettant jusqu'à 20 fonctions. Bien que ces nouvelles versions puissent lire les anciens programmes, elles ne sont pas rétrocompatibles. Cependant, vous pouvez toujours enregistrer des programmes dans des formats compatibles avec les versions 5.0 à 9.1.

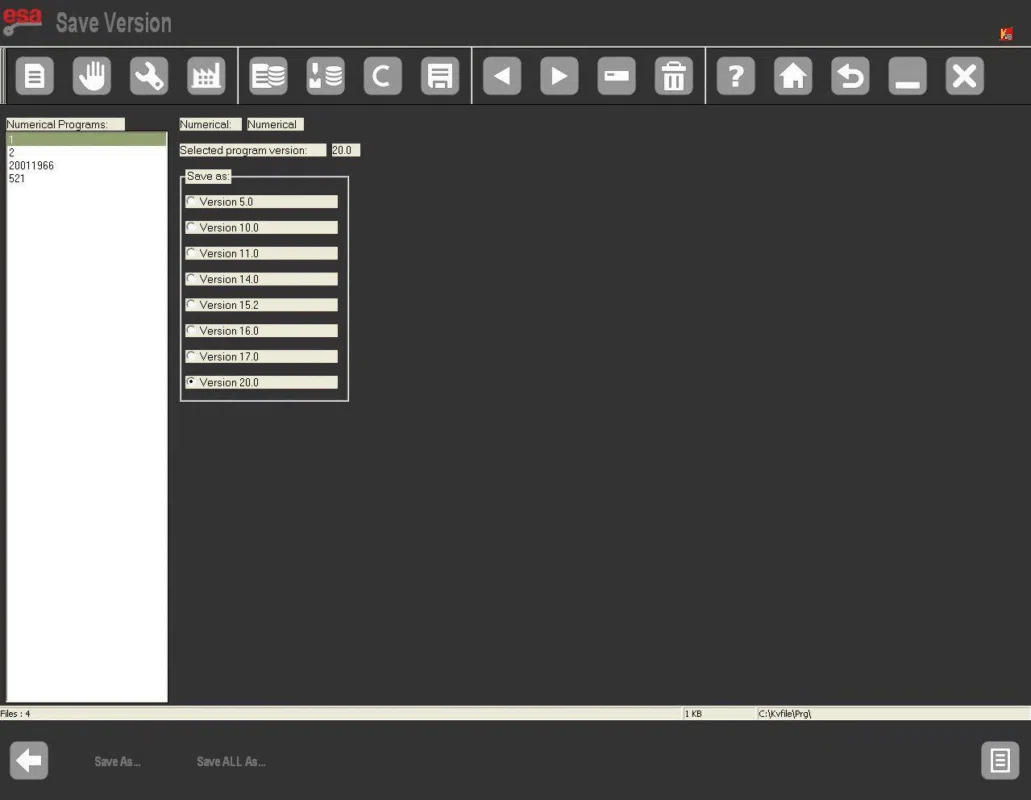

Fonctionnalités du masque d'enregistrement de version :

• Afficher une liste des programmes numériques dans le répertoire.
• Identifiez la version actuelle du programme sélectionnée.
• Choisissez la version pour enregistrer les programmes avec un bouton radio.
• Utilisez le [Enregistrer sous…] touche de fonction pour enregistrer le fichier sélectionné dans la version choisie.
• Utiliser [Enregistrer TOUT sous…] pour enregistrer tous les fichiers sur un disque dans la version sélectionnée.

Comment enregistrer un programme numérique dans une ancienne version :

1. Accéder au masque de la liste des programmes.
2. Presse [Enregistrer la version] pour entrer dans le masque de sauvegarde.
3. Choisissez le programme à convertir à l'aide de la fonction tactile et sélectionnez le format souhaité (par exemple, Version 20.0).
4. Presse [ENTRER], alors [Enregistrer sous…].
5. Entrez un nom de programme, accédez à [Confirmer], et appuyez sur [ENTRER] pour le sauver.

Comment enregistrer tous les programmes dans une ancienne version :

1. Accéder au masque de la liste des programmes.
2. Presse [Enregistrer la version] pour entrer dans le masque de sauvegarde.
3. Utilisez la fonction tactile pour sélectionner le format souhaité (par exemple, Version 10.0).
4. Presse [ENTRER] et insérez un périphérique formaté avec suffisamment d'espace dans le port USB.
5. Presse [Enregistrer tout sous…] pour enregistrer tous les programmes au format souhaité.

En suivant ces étapes, vous pouvez gérer de manière transparente vos versions de programme avec les fonctionnalités avancées des fonctions machine ESA S860.

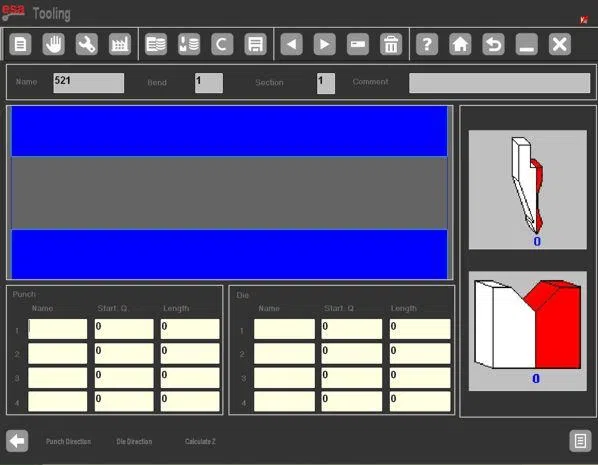

Masque « Outils »

Le masque « Outils » des fonctions machine ESA S860 est essentiel à la gestion des postes de travail et au calcul automatique des axes Z. Voici un guide simplifié pour accéder à cette fonctionnalité et l'utiliser :

• Accédez au menu en appuyant sur la touche depuis le masque des paramètres de données.
• Sélectionner Outils (9) pour ouvrir le masque.

Dans le masque, vous trouverez :

• Une fenêtre supérieure affichant une vue de face de la machine.
• Icônes « dents » à l’intérieur de la machine représentant les outils.
• Deux fenêtres côté droit montrant les directions de l'outil.
• Fenêtres inférieures contenant des données d'outils pour un maximum de quatre postes de travail, notamment :
  • Numéros de postes de travail à programmer (1 à 4).
  • Noms des poinçons et matrices utilisés à chaque station, correspondant à la liste des matrices et poinçons disponibles.
  • Mesures d'outils à partir du point 0 ou de l'épaulement interne, conformément au réglage du paramètre général 2.
  • Longueurs d'outils pour chaque station.

Cette compréhension simplifiée du masque « Outils » permet d’optimiser la configuration et le fonctionnement des fonctions de votre machine ESA S860.

Autres pages de menu

Explorez les autres pages de menu de l'ESA S860 pour maximiser ses fonctions :

1. Désactiver le NC
   Éteignez facilement votre machine à commande numérique. Accédez au menu, puis sélectionnez Éteindre (5).
2. Affichage de la version du logiciel
   Vérifiez les détails du logiciel, notamment la version, les axes activés et les options installées. Ouvrez le menu et choisissez Version (7).
3. Affichage du logo
   Affichez le logo Esautomotion ou personnalisez-le avec le logo de votre entreprise. Accédez au menu et sélectionnez Logo (8).
4. Affichage du moniteur de mémoire
   Surveillez les données mémoire essentielles pour optimiser votre travail. Accédez au menu et sélectionnez Moniteur de mémoire (9).

L'exploitation de ces fonctions de la machine ESA S860 garantit un meilleur contrôle et une meilleure personnalisation de vos opérations.

Foire aux questions (FAQ)

Conclusion

La maîtrise des fonctions de la machine ESA S860 nécessite une compréhension approfondie de ses caractéristiques et des techniques d'application appropriées. En suivant les étapes clés décrites dans cet article, vous obtiendrez des pliages précis et parfaits, avec constance et fiabilité.

Une configuration adéquate, une maintenance régulière et le respect des meilleures pratiques sont essentiels pour optimiser les performances de vos opérations de pliage. En mettant en œuvre ces stratégies, vous pouvez améliorer l'efficacité de votre production et minimiser les interruptions opérationnelles.

Pour une assistance personnalisée ou pour en savoir plus sur l'optimisation des capacités de la machine ESA S860, n'hésitez pas à contacter notre équipe. Consultez également notre site web pour découvrir d'autres ressources et documentations qui vous aideront à maîtriser l'ESA S860.
