Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

Aux prises avec des problèmes complexes machine de découpe laser Installation ? Ce guide simplifie le processus, vous fait gagner du temps et garantit votre efficacité. Découvrez des conseils pratiques pour une installation sans tracas !

Installation d'un découpe laser Le fonctionnement d'une machine implique plusieurs étapes standard, notamment la préparation, le choix du site, le transport de l'équipement, l'assemblage, le raccordement électrique, l'installation du logiciel, les essais et les contrôles de sécurité. Le respect des procédures appropriées garantit le bon fonctionnement de la machine.

Plongeons dans le processus étape par étape pour une expérience d'installation de machine de découpe laser transparente.

1. Préparation avant l'installation de la machine de découpe laser

Une préparation adéquate est la clé d’une installation réussie.

Assurez-vous que tous les outils, le personnel et la documentation sont prêts pour éviter les problèmes pendant le processus d'installation.

Rassemblez les outils nécessaires, comme des clés et des tournevis. Attribuez les rôles au sein de votre équipe d'installation. Consultez attentivement le manuel d'installation du fabricant.

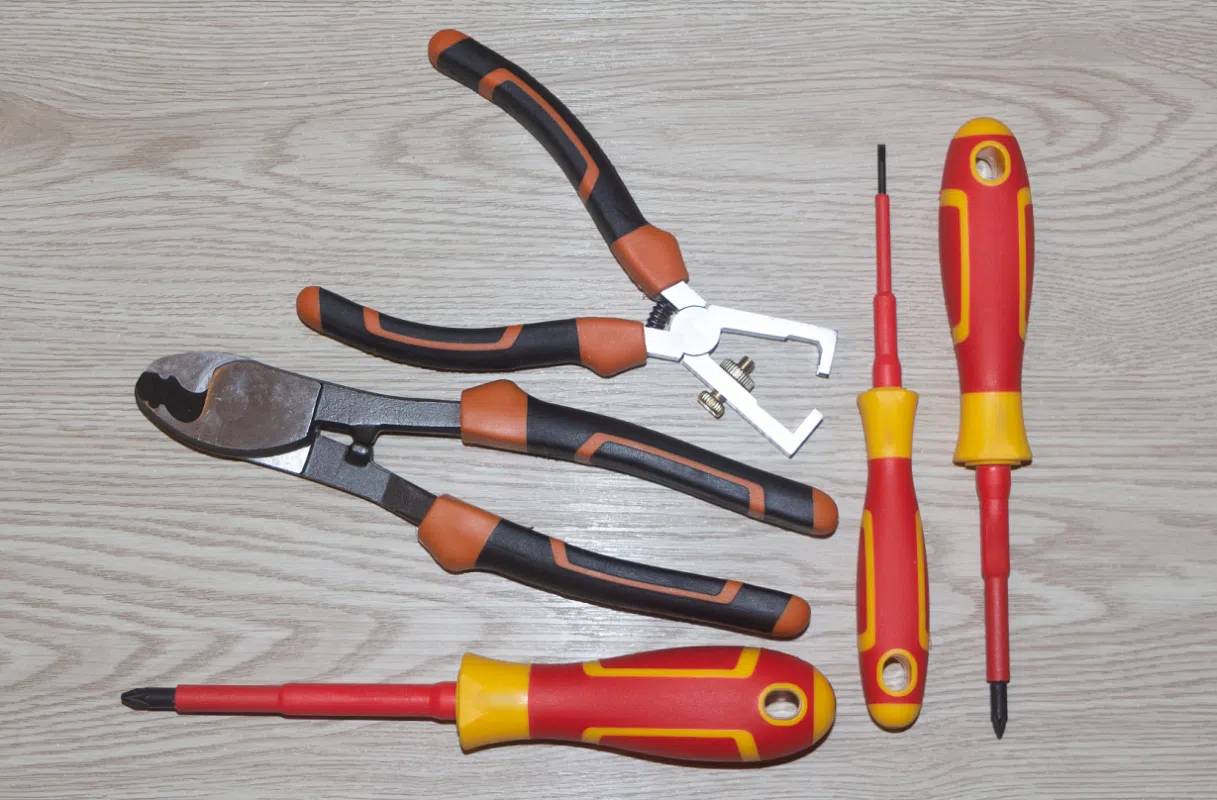

Préparation avant l'installation

2. Choisir le bon site d'installation

Le choix du site affecte directement les performances de la machine.

Le site doit répondre aux exigences en matière d’espace, d’alimentation électrique et de ventilation pour garantir un fonctionnement sûr de la machine.

Vérifiez que la zone dispose d'un espace suffisant et d'un sol plat. Assurez-vous d'une alimentation électrique stable. Une bonne ventilation est nécessaire pour dissiper la chaleur.

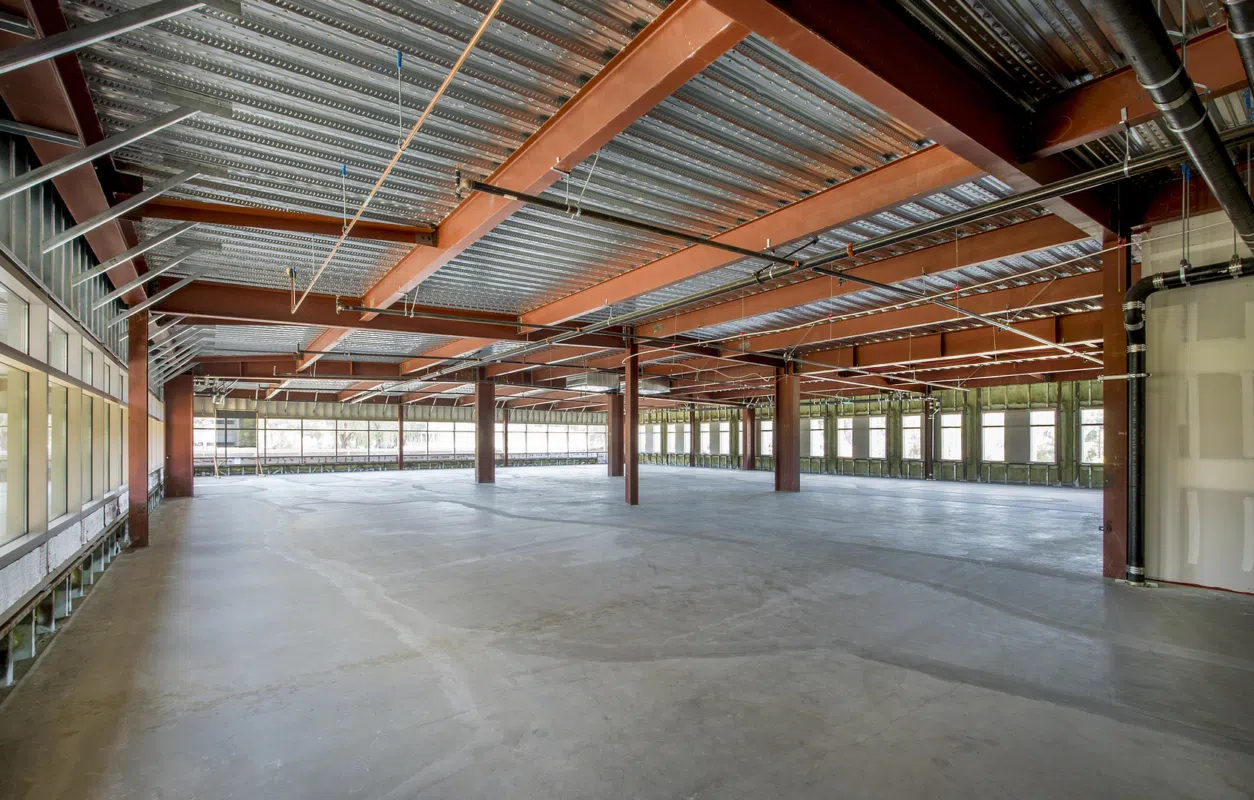

 Emplacement d'installation approprié

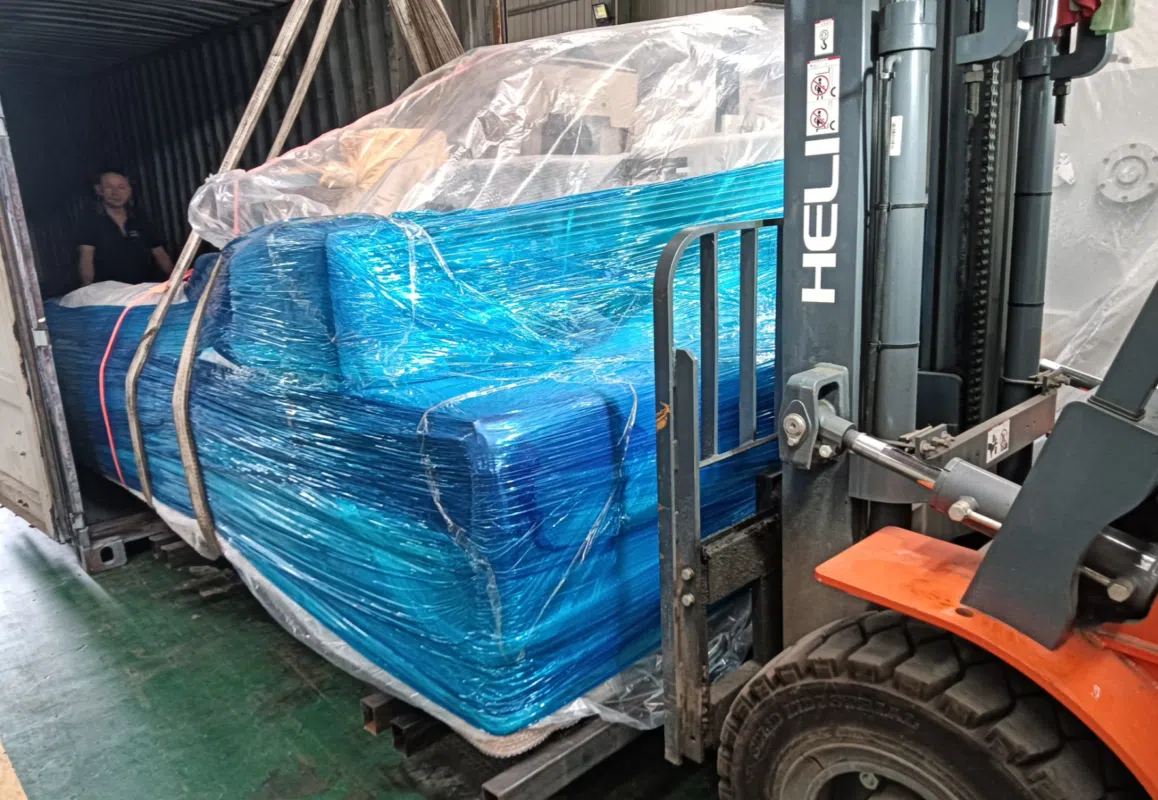

3. Transport et positionnement de l'équipement

Le transport sûr de l’équipement est essentiel pour protéger à la fois la machine et le personnel.

Utilisez un équipement de déménagement professionnel et suivez les protocoles de sécurité pour déplacer la machine vers son emplacement désigné.

Utilisez des chariots élévateurs ou des engins de levage. Assurez-vous que la voie est libre. Déplacez-vous lentement pendant le transport pour éviter les collisions.

Installation de machine de découpe laser

4. Étapes d'assemblage de la machine

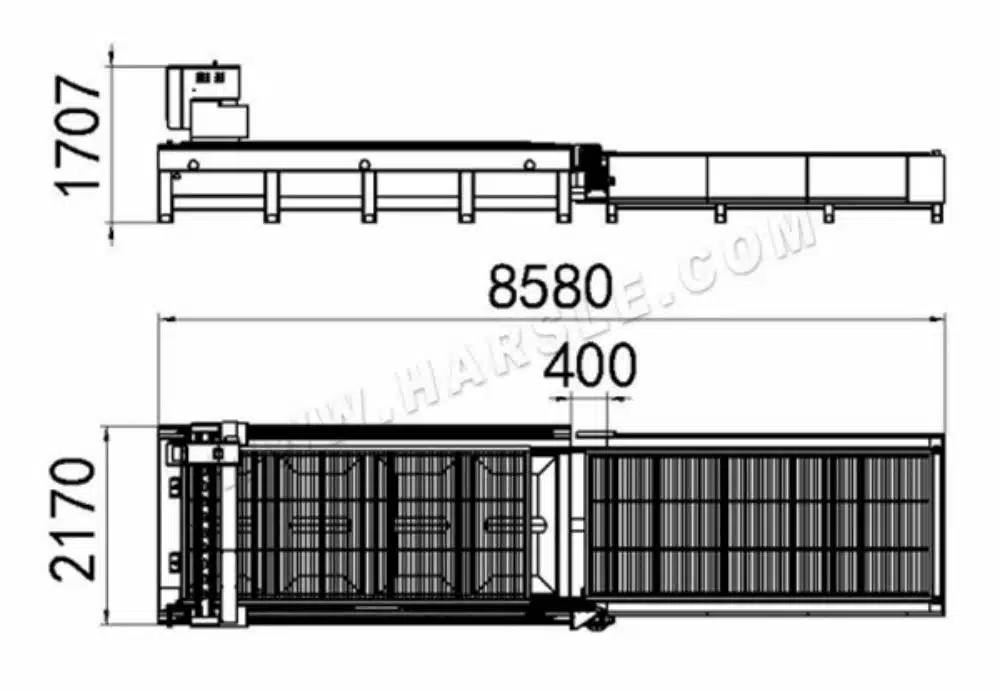

  • Assemblez le plateau, divisé en deux parties, comme illustré. Ajustez le fer incliné pour aplanir le plateau, et laissez une distance de 400 mm entre les plateaux avant et arrière. Installez la partie allongée de la traverse en acier à six bords du plateau arrière sur le plateau avant, et assurez-vous qu'elle est bien aboutée. Fixez à l'aide de vis M6X25.
Installer une machine de découpe laser
  • La poutre, la tête de coupe et le lit de clous sont fixés avec un cadre fixe, le lit est fixé après le retrait du cadre fixe.

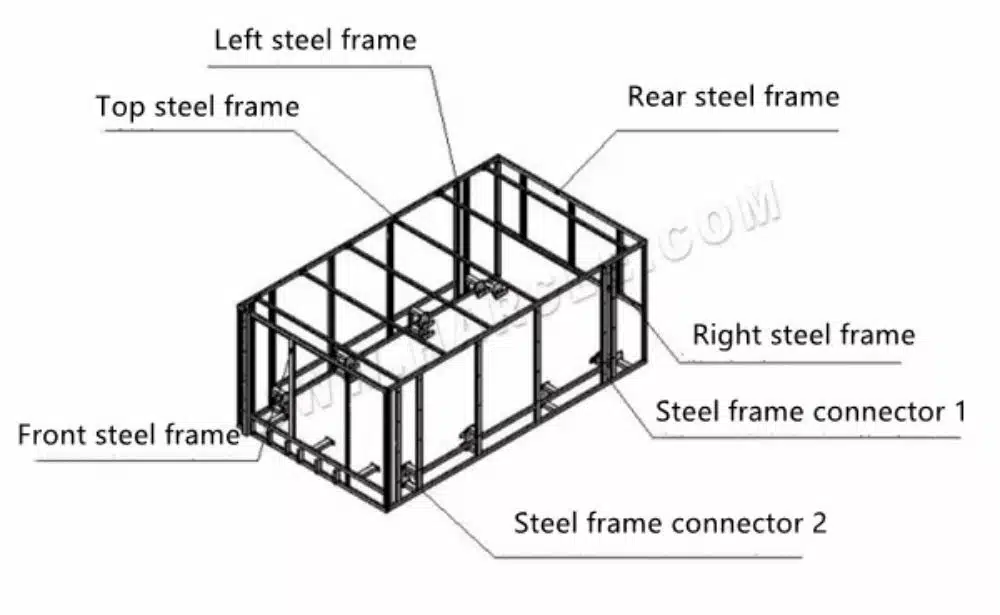

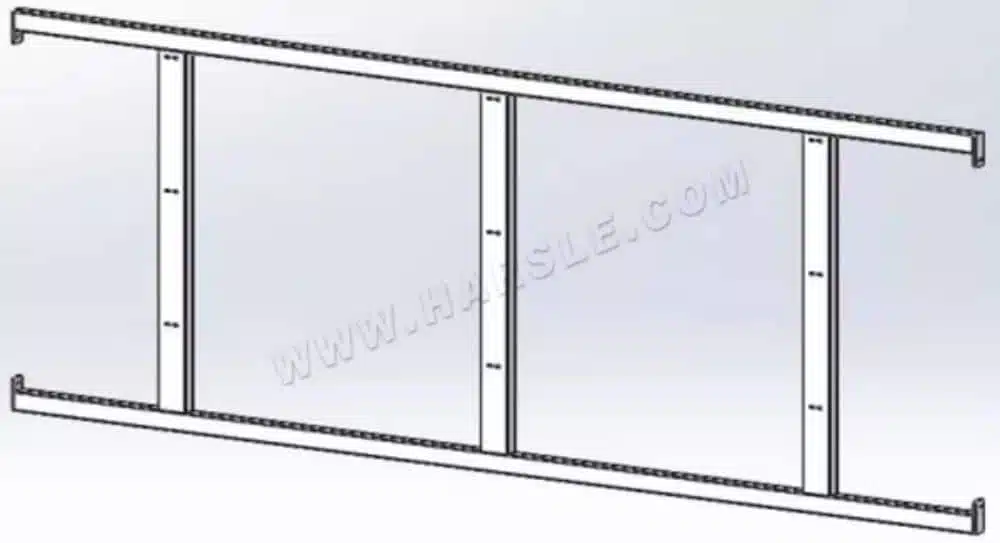

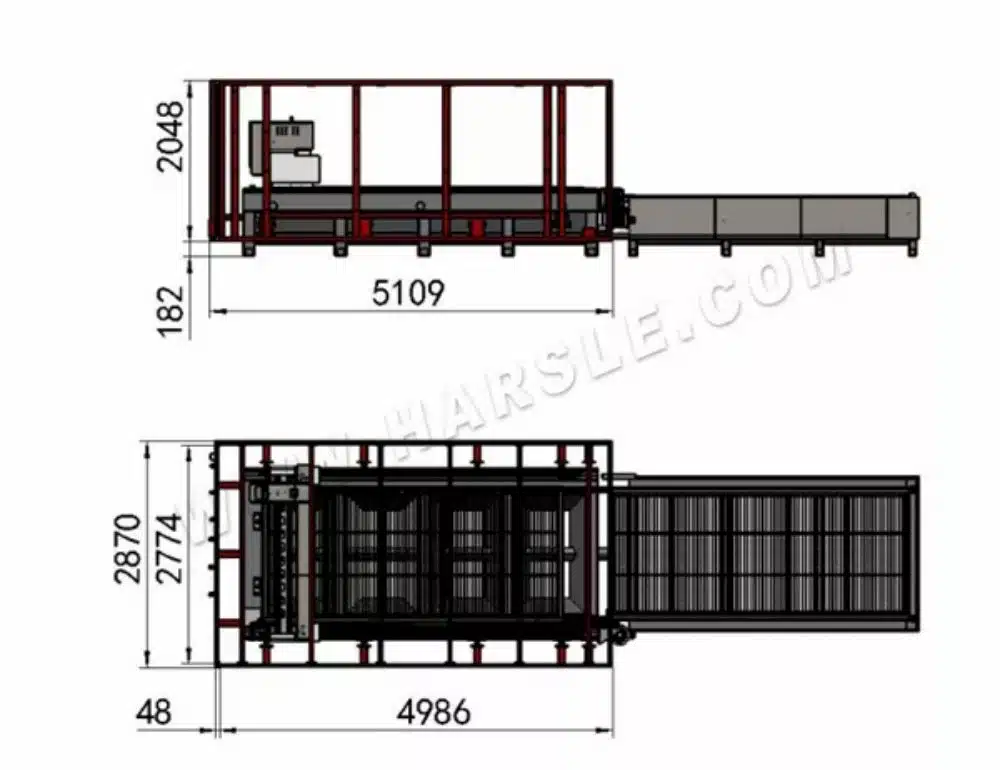

  • L'installation du cadre en acier, le cadre en acier comprend le cadre en acier droit, le cadre en acier gauche, le cadre en acier avant, le cadre en acier arrière, le cadre en acier supérieur, le connecteur de cadre en acier 1, le connecteur de cadre en acier 2, l'installation comme indiqué sur la figure.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

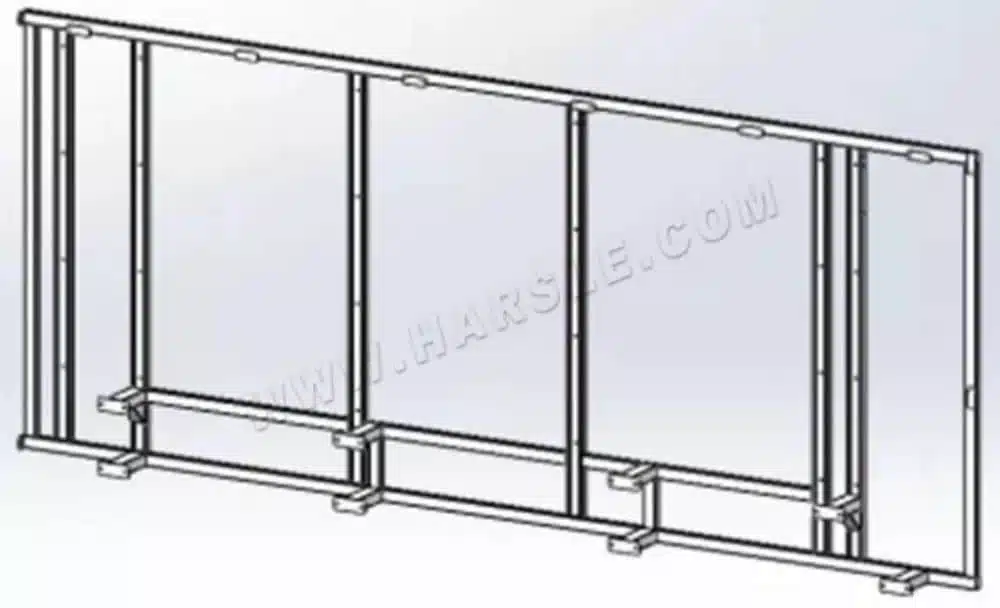

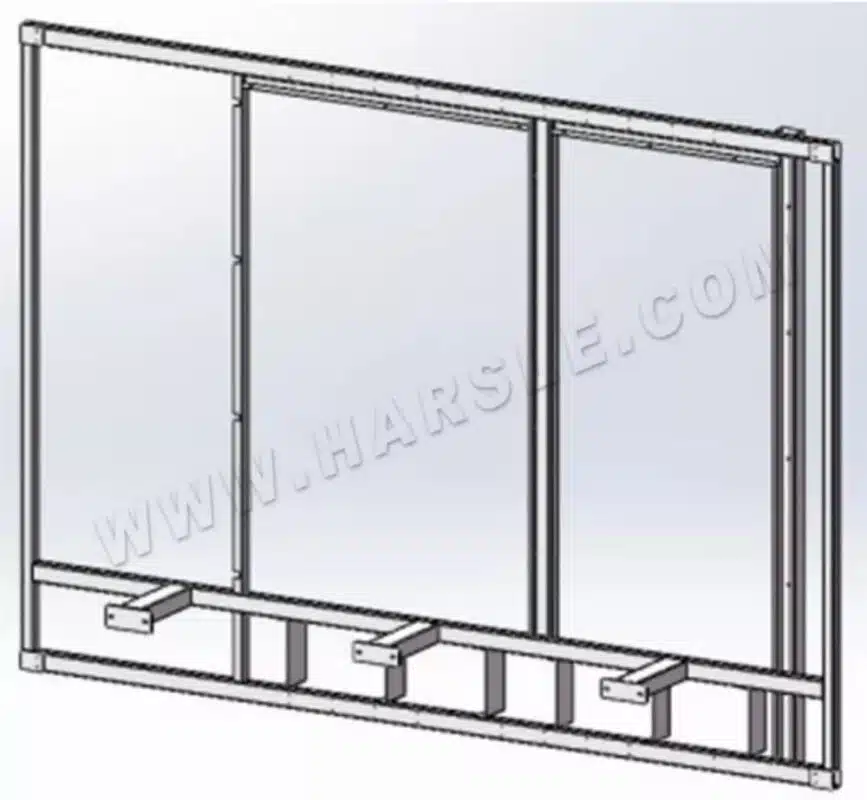

Cadre en acier droit
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

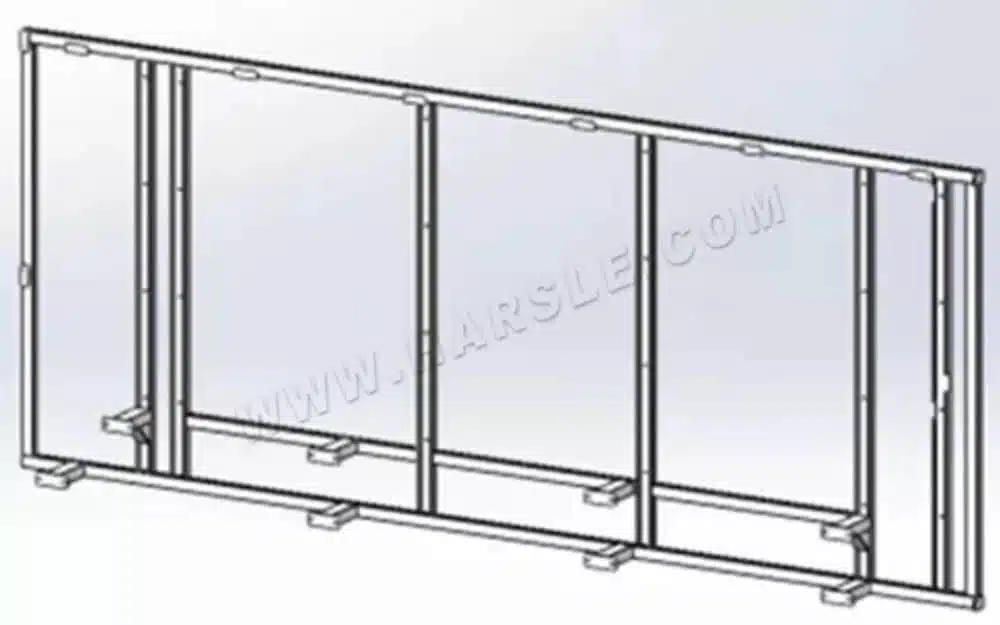

Cadre en acier gauche
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?
Cadre avant en acier
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?
Cadre arrière en acier

Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?
Cadre supérieur en acier
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

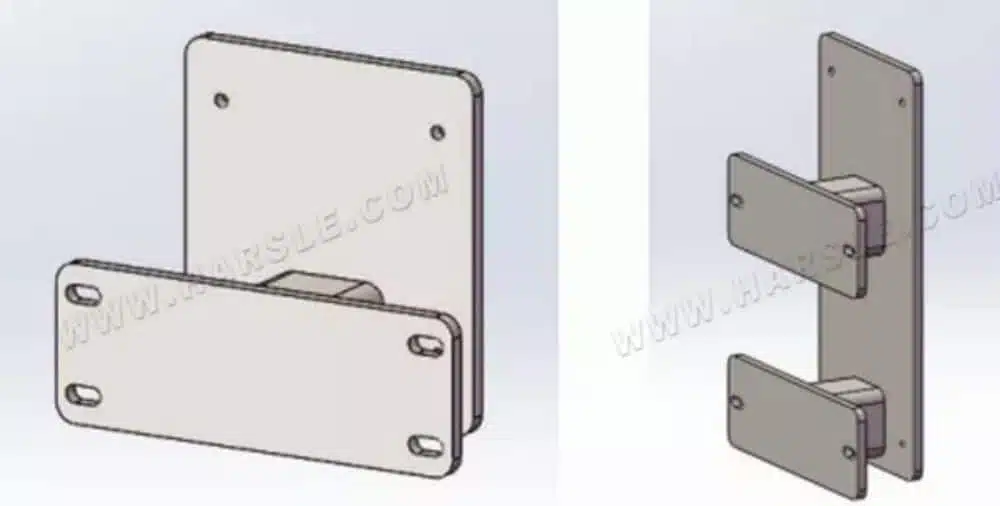

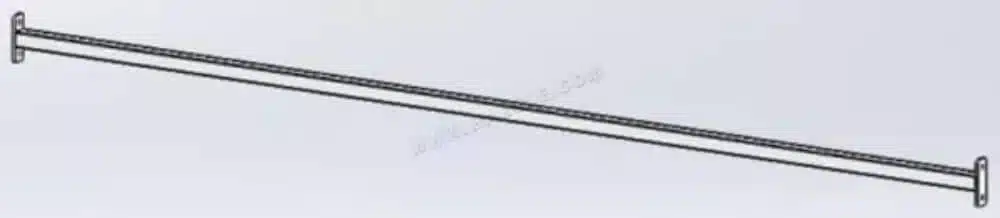

pièce d'adaptation pour cadre en acier
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

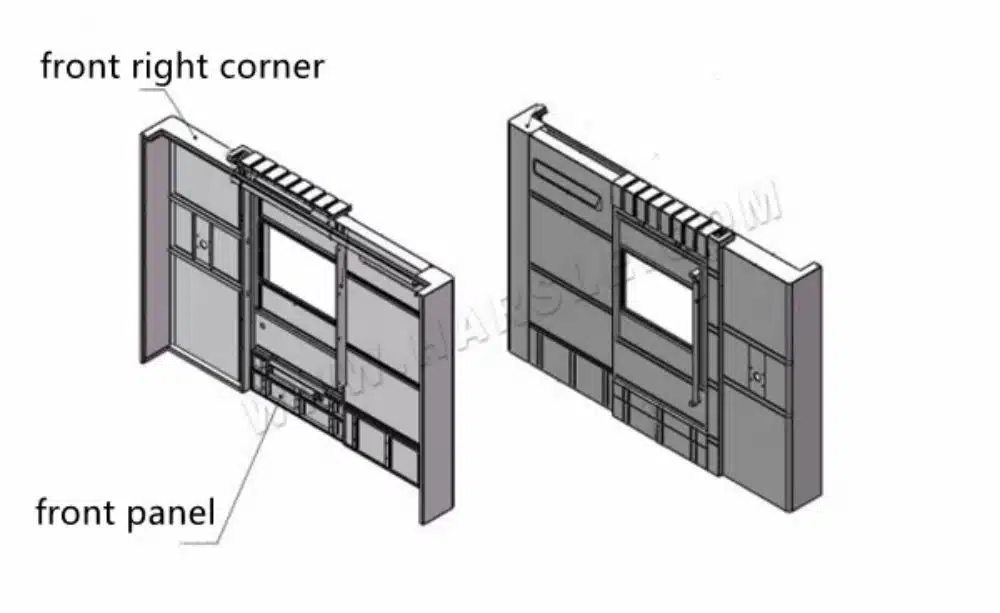

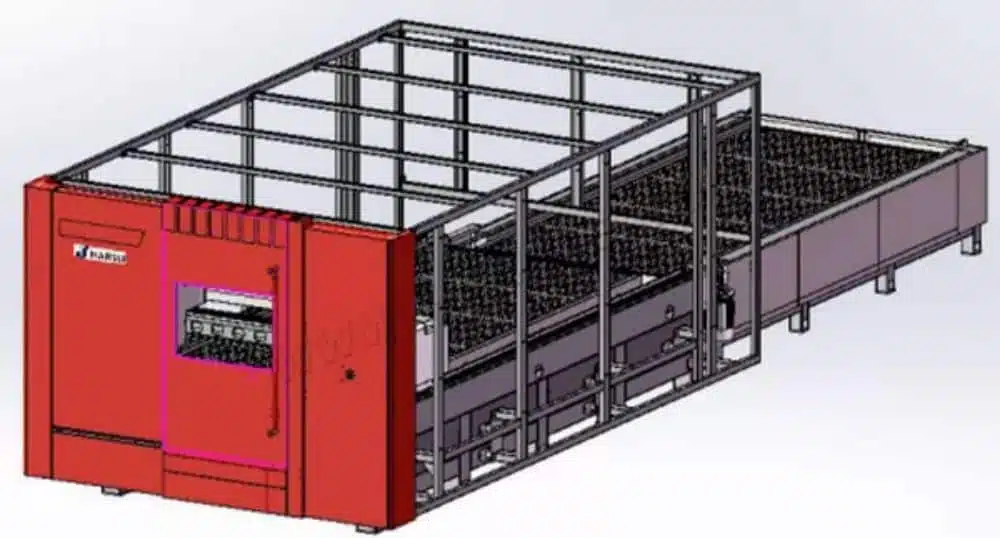

  • Installez le panneau avant, comme indiqué sur l'image.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

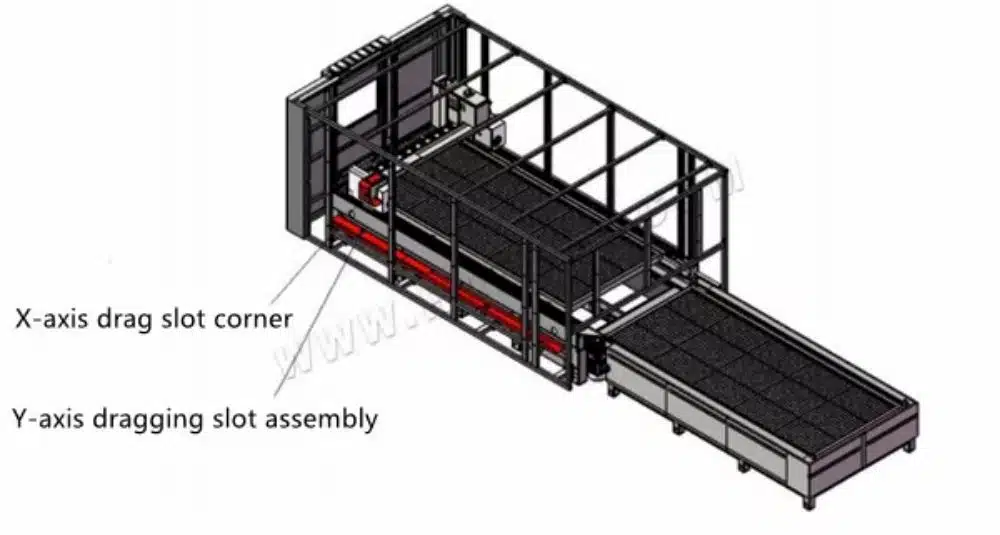

  • Installation d'un bac à chaîne sur l'axe Y et d'un bac à chaîne sur l'axe X.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

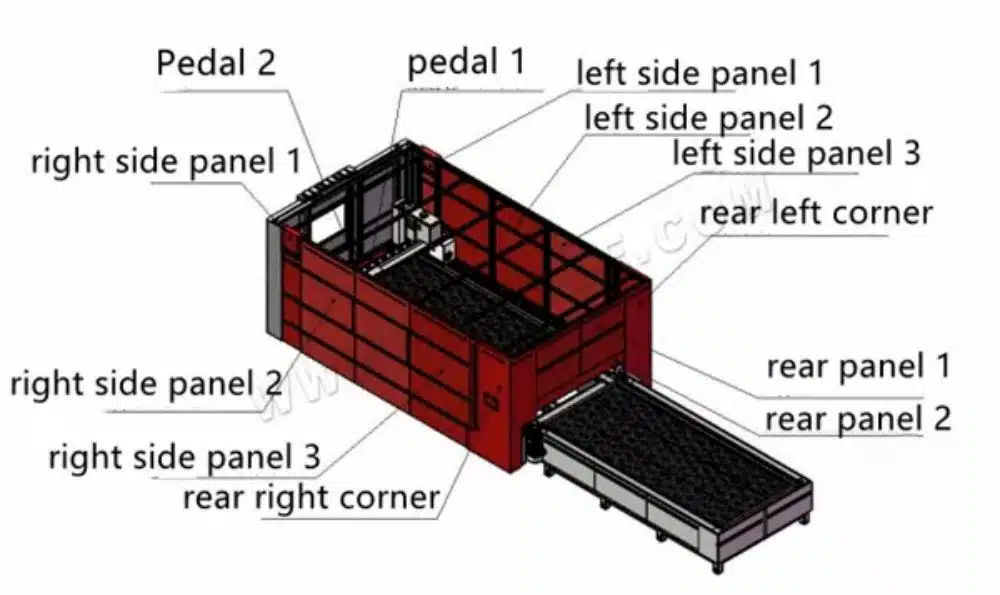

  • Installez la plaque latérale et la tôle arrière, comme indiqué sur l'image.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

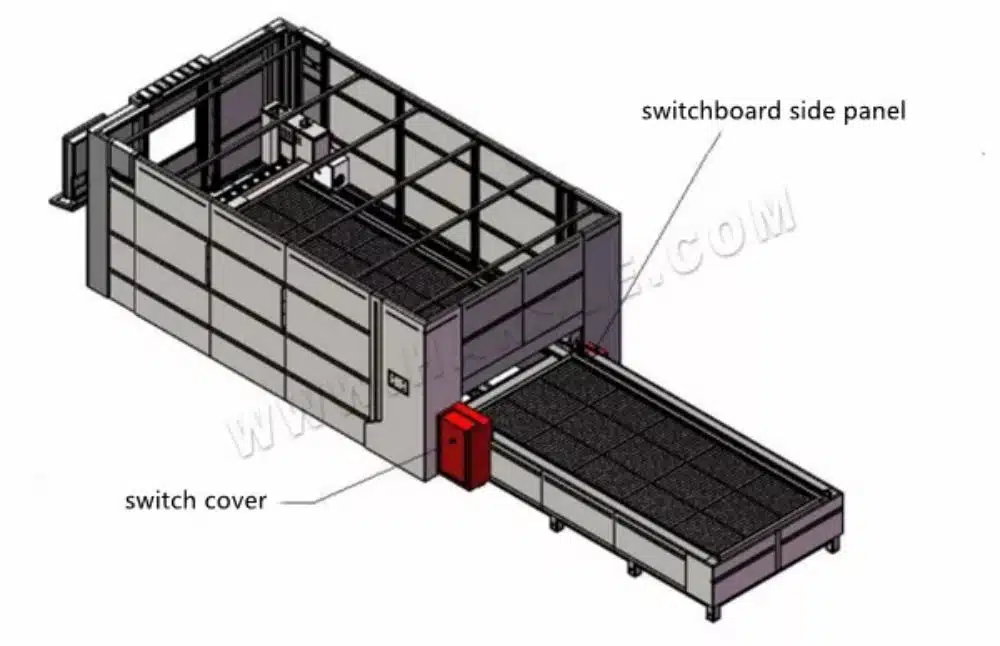

  • Installez le couvercle du moteur de commutation et la plaque latérale du tableau de distribution.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

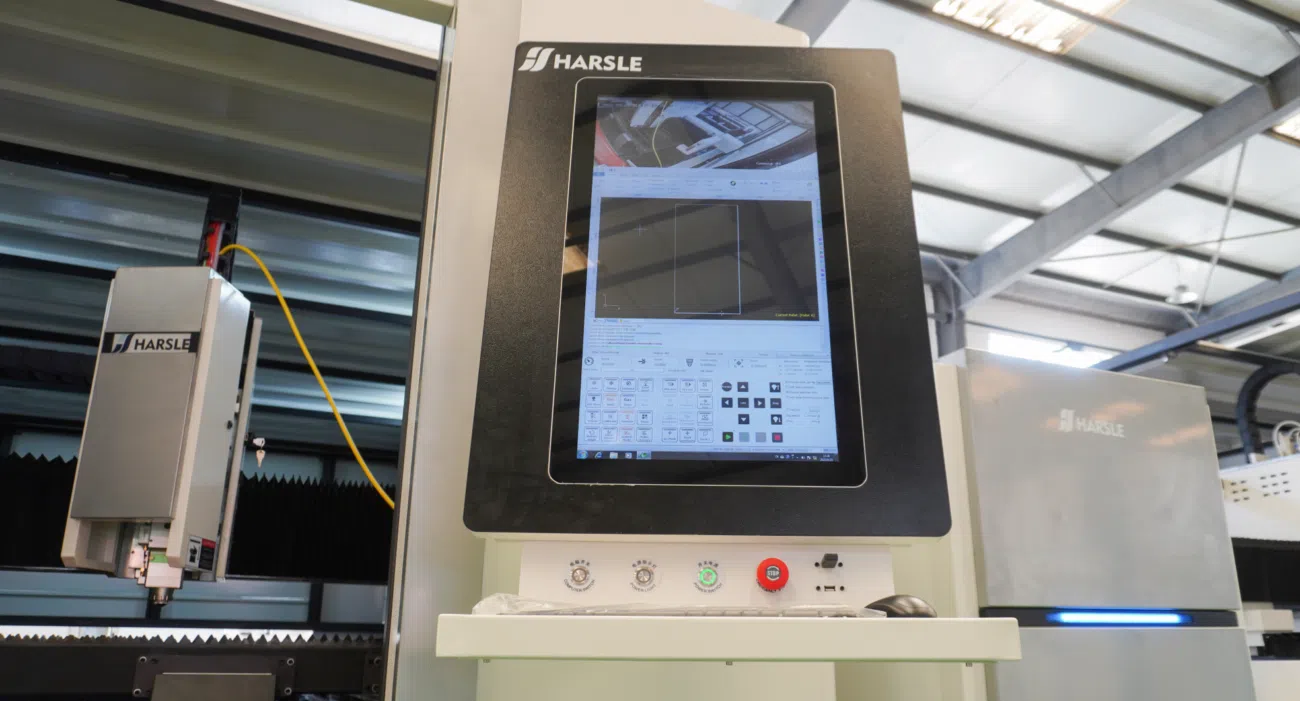

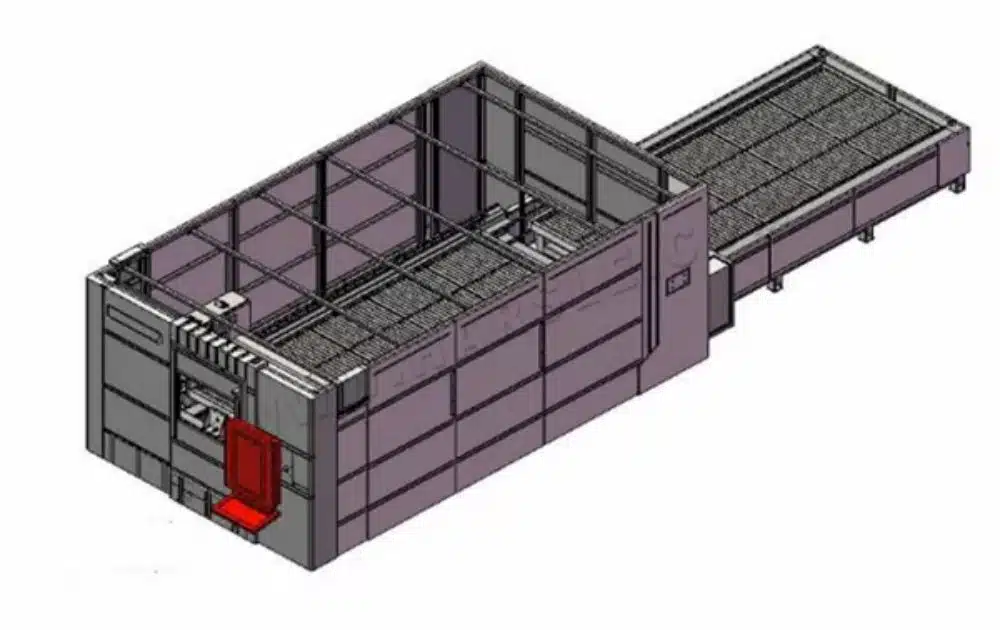

  • Installer la table d'opération et l'écran d'affichage.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

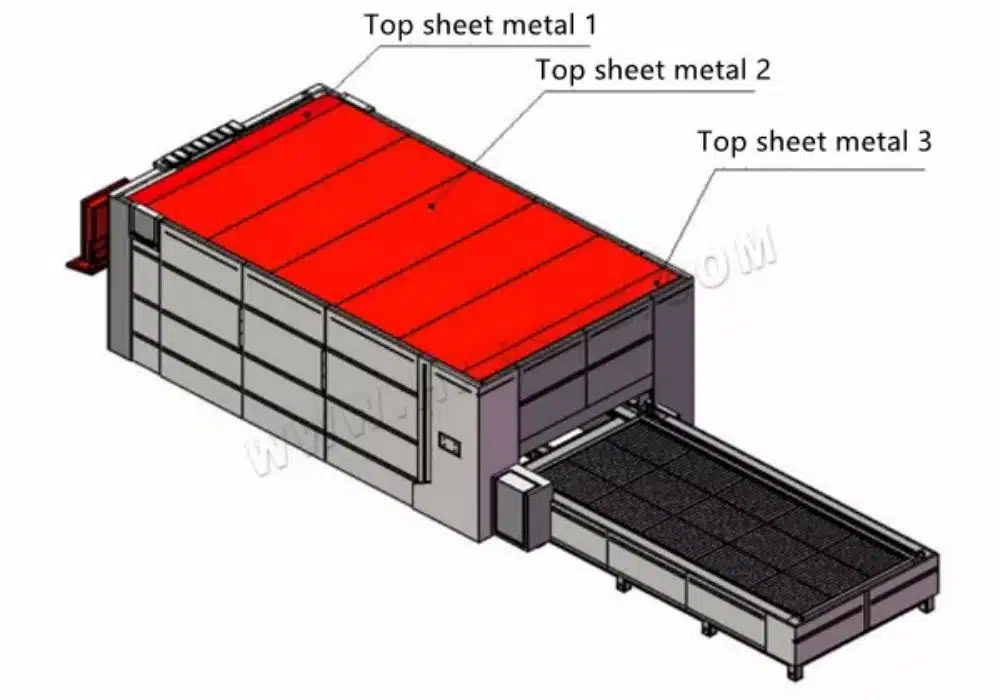

  • Installation de la tôle supérieure, comme indiqué sur la photo.
Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

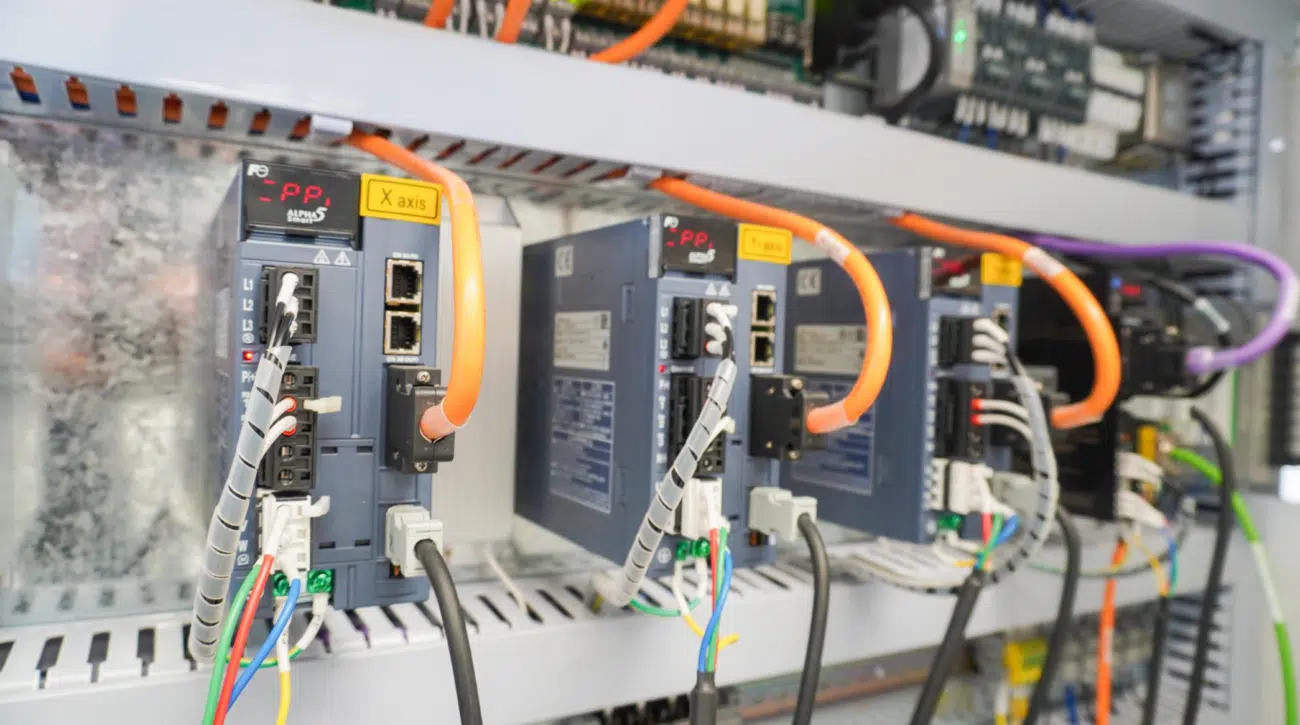

5. Connexion électrique et débogage

Le système électrique est le cœur de la machine et doit être manipulé avec précaution.

Connectez correctement les lignes d’alimentation et de signal, effectuez des tests électriques et assurez la sécurité.

Installez des fils de terre. Testez les niveaux de tension et de courant. Évitez les courts-circuits et les surcharges dans le câblage.

Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

6. Installation et configuration du logiciel

Le logiciel contrôle les opérations de la machine et nécessite une installation et une configuration appropriées.

Installez le logiciel fourni par le fabricant, définissez les paramètres et testez les fonctionnalités.

Vérifiez la configuration requise. Assurez-vous de la compatibilité logicielle. Définissez des paramètres comme la vitesse et la puissance.

Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

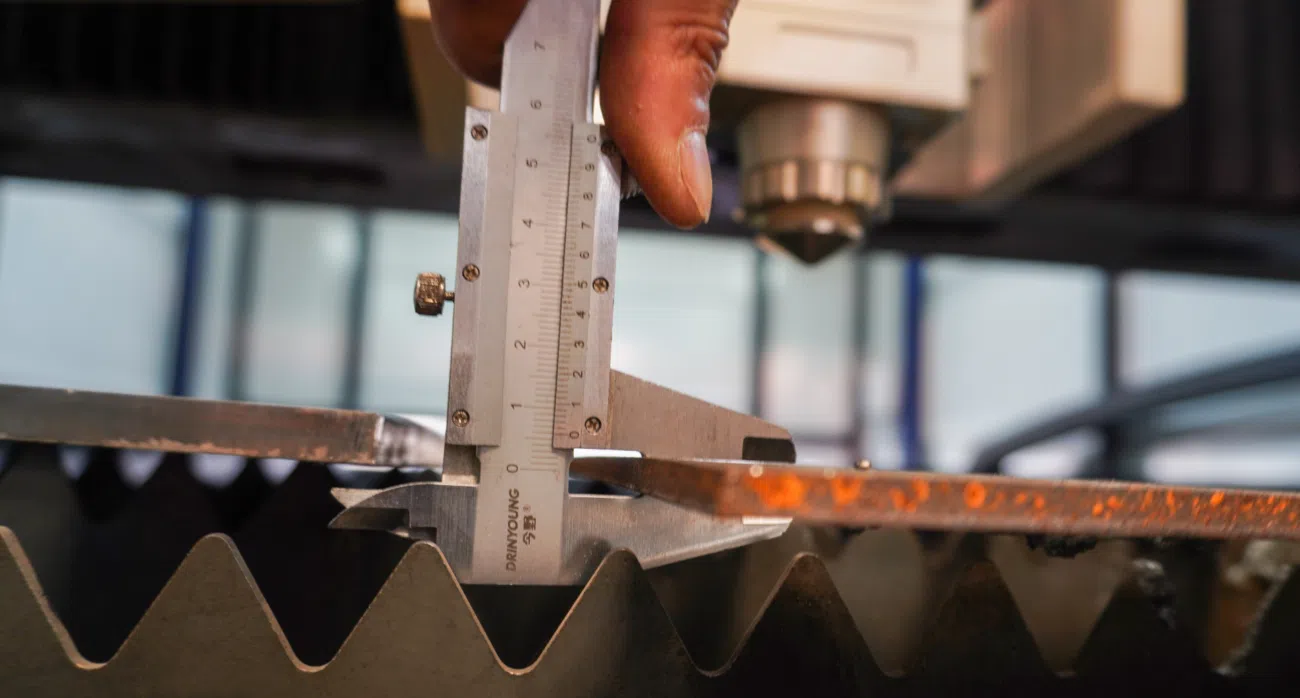

7. Essai et étalonnage

Un essai peut révéler des problèmes potentiels, garantissant ainsi la stabilité lors de l'utilisation réelle.

Exécutez des programmes de test et calibrez l’équipement pour garantir la précision de la coupe.

Utilisez des échantillons de matériaux pour les tests. Ajustez la mise au point du laser. Inspectez les résultats de la découpe.

Comment pouvez-vous simplifier l’installation d’une machine de découpe laser ?

8. Précautions de sécurité

La sécurité est le fondement de toutes les opérations et doit être prioritaire.

Respectez les règles de sécurité, portez un équipement de protection et effectuez un entretien régulier de la machine.

Assurer la formation des opérateurs. Savoir gérer les urgences. Vérifier régulièrement l'état du générateur laser.
