Maîtriser la séquence de pliage DELEM DA-58T peut améliorer considérablement l'efficacité et la précision de vos travaux de pliage de métaux. Ce système avancé vous permet de générer ou de modifier une séquence de pliage pour vos plans de produits avec précision et simplicité. Commencez par sélectionner le produit souhaité dans la bibliothèque et accédez à la séquence de pliage pour lancer le processus.

Dans ce guide, nous découvrirons comment naviguer rapidement et efficacement dans la séquence de pliage du DELEM DA-58T, que ce soit par calculs automatiques ou par modifications manuelles. Nous nous concentrerons sur les fonctions clés, la sélection manuelle des lignes de pliage et les stratégies d'optimisation de vos séquences de pliage, garantissant ainsi la précision et l'efficacité de vos programmes CNC.

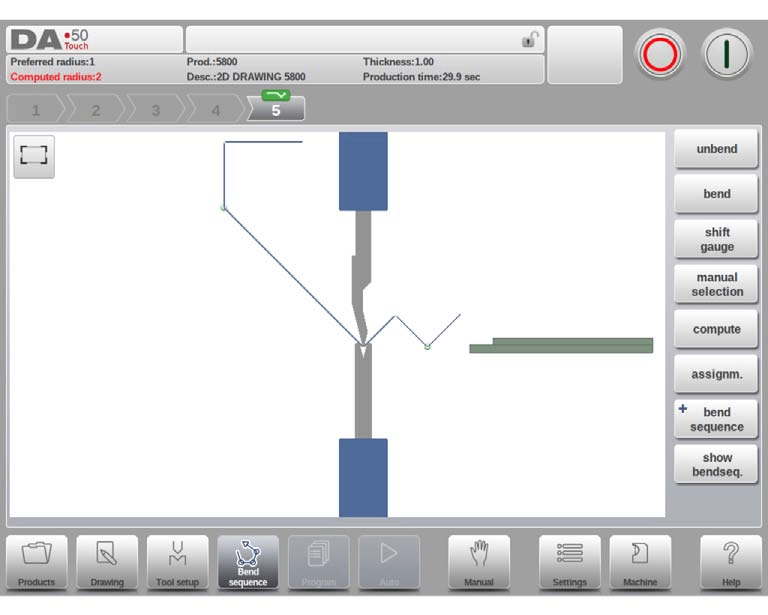

Lancement d'une séquence de pliage

Vous pouvez démarrer avec une séquence calculée automatiquement à partir de votre produit plié ou déterminer manuellement la séquence à partir d'un produit plat. Le système offre une grande flexibilité, vous permettant de déplier les produits du dernier pli au premier à l'aide des touches de fonction.

Lorsqu'il est préférable de commencer avec un produit déplié pour choisir manuellement la séquence de pliage, celle-ci peut être choisie sous le bouton de commande Séquence de pliage.

Fonctions clés

• Détendre:Cette fonction permet de déplier le pli actuel ou de rechercher des plis ultérieurs réalisables à déplier.

• Plier:Utilisez ceci pour plier le produit en simulation ou pour passer à l'étape de pliage suivante.

• Indicateur de changement de vitesse: Ajustez manuellement la position de la jauge pour trouver des solutions alternatives sans collisions.

• Sélection manuelle: Choisissez manuellement des lignes de pliage spécifiques pour ajuster la séquence de pliage DELEM DA-58T selon vos préférences.

• Calculer:Calculez automatiquement une séquence de pliage DELEM DA-58T valide, offrant la possibilité d'annuler ou d'arrêter le processus selon les besoins.

• Devoirs:Ouvrez un écran avec des affectations, des paramètres pour le calcul de la séquence de pliage.

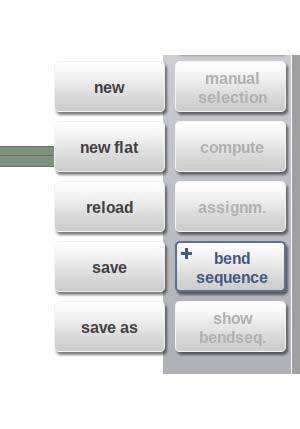

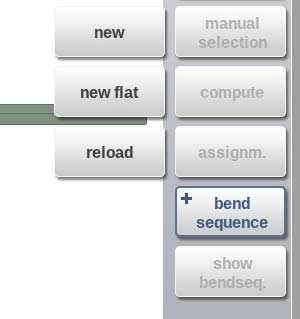

• Séquence de pliage: Pour démarrer une nouvelle séquence de pliage, recharger la séquence d'origine ou enregistrer une séquence complète. Ces fonctions se trouvent sous le bouton de commande « Séquence de pliage ».

• +Nouveau: Démarrez une nouvelle séquence de pliage ; toute séquence existante est supprimée. Ceci concerne les séquences de pliage calculées automatiquement.

• +Nouvel appartement: Démarrer une nouvelle séquence de pliage à partir d'une tôle plane. Ceci est destiné aux séquences de pliage déterminées manuellement.

• +Recharger: Restaurez une séquence de pliage existante à partir du disque, mais ignorez tout programme CNC associé. Ceci inclut également les corrections.

Une fois qu'une séquence de pliage a été calculée ou déterminée, les options Enregistrer et Enregistrer sous se trouvent également dans ce menu.

• +EnregistrerEnregistrer une séquence de pliage enregistre le programme CNC obtenu sur disque. Ce programme contient toutes les positions d'axe et tous les numéros d'outils nécessaires. Cette commande ne peut être exécutée qu'après avoir déterminé une séquence de pliage complète.

• +Enregistrer sousL'option « Enregistrer sous » permet d'enregistrer le produit actuel et sa séquence de pliage sous un autre nom. Cela permet de différencier facilement les produits (variantes).

En quittant l'écran de séquence de pliage, le produit est automatiquement enregistré. Si des modifications ont été apportées et que l'option d'enregistrement n'est pas utilisée, une invite s'affichera à l'écran.

• Afficher la séquence de pliage:Pour afficher un écran en mosaïque avec un aperçu graphique étape par étape de la séquence de pliage.

Sélecteur de courbure

La séquence de pliage DELEM DA-58T intègre un sélecteur de pliage performant. Ce sélecteur permet de naviguer parmi les pliages. En haut de l'écran, un indicateur de pliage préliminaire indique le nombre total de pliages.

Au fur et à mesure que vous terminez la séquence de pliage, ces indicateurs deviennent actifs, affichant leur état à l'aide de couleurs : vert pour une conformité réussie, jaune pour la prudence et rouge pour les problèmes nécessitant une attention particulière.

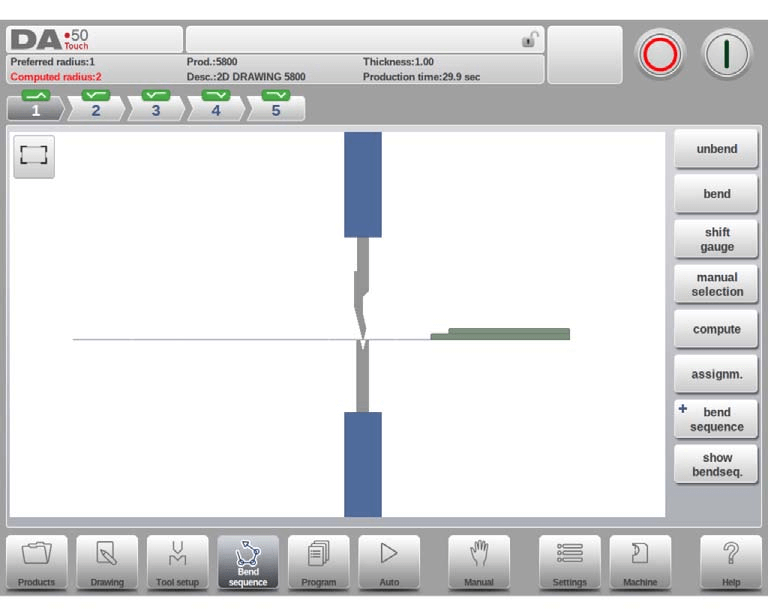

Déplier le produit

La génération d'un programme CNC nécessite une séquence de pliage complète. Le système de séquence de pliage DELEM DA-58T propose deux méthodes :

• Fonction de calcul : Cela détermine automatiquement la séquence de pliage la plus rapide possible.
• Fonction de dépliage : Répétez l'opération jusqu'à ce que le produit soit complètement déplié. Une fois déplié, sélectionnez Séquence de pliage et Enregistrer pour générer votre programme CNC.

Si aucune séquence de pliage n'est trouvée, cela peut être dû à une configuration d'outil incorrecte, à des erreurs d'affectation ou à une collision lors du dépliage. Ces problèmes peuvent être corrigés en vérifiant les paramètres et les affectations d'outils.

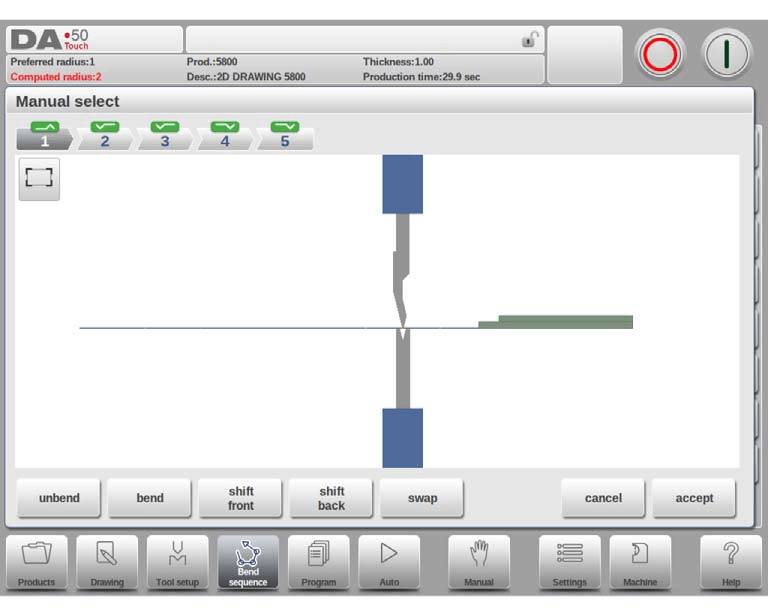

Sélection manuelle des coudes

Bien que le système de séquence de pliage DELEM DA-58T suggère généralement le pliage suivant, une intervention manuelle est parfois nécessaire. La fonction de sélection manuelle vous permet de choisir des lignes de pliage alternatives. Cette fonctionnalité est essentielle pour les formes complexes ou lorsque la séquence proposée par le système ne répond pas à vos besoins.

Fonctions dans la sélection manuelle :

• Déplier/Plier : Basculez entre déplier ou plier le produit.
• Décalage avant/arrière : Déplacez le produit vers l'avant ou vers l'arrière.
• Échanger: Faites pivoter le produit entre les outils.
• Accepter/Annuler : Enregistrer les modifications ou quitter sans modifier.

Indicateur de changement de vitesse

Le système de contrôle de séquence de pliage DELEM DA-58T calcule efficacement les positions optimales des axes X et R à chaque pliage, évitant ainsi les collisions entre les doigts et les produits. Avec le système DELEM DA-58T, les opérateurs peuvent ajuster manuellement la position des doigts grâce à la fonction Shift Gauge pour plus de flexibilité. Une nouvelle fenêtre s'affiche.

Les principales fonctions de la séquence de pliage DELEM DA-58T comprennent :

• Changer de côté: Déplacez les doigts vers un autre côté si un axe R est disponible.

• Poser le doigt: Basculez le placement du produit sur le doigt avec un axe R.

• Annuler: Quitter sans enregistrer les modifications.

• Accepter:Enregistrer les modifications et quitter.

Missions d'optimisation

Les affectations du système DELEM DA-58T contrôlent le calcul de la séquence de pliage. Des paramètres machine aux conditions spécifiques du produit, ces réglages visent à minimiser les temps de production et à garantir des opérations sans collision.

Fonctions

• Charger les valeurs par défautUtilisez les valeurs par défaut dans la séquence de pliage DELEM DA-58T pour appliquer les paramètres d'affectation par défaut avec des valeurs optimales. Enregistrez les jeux avec « Enregistrer comme valeur par défaut » et réutilisez-les pour d'autres produits grâce à « Charger les valeurs par défaut ».
• Enregistrer par défautEnregistrez les paramètres de séquence de pliage DELEM DA-58T par défaut. Vos valeurs préférées sont ainsi facilement accessibles.
• Annuler: Quittez l'écran actuel dans la séquence de pliage DELEM DA-58T sans enregistrer les modifications pour conserver les paramètres existants.
• Accepter: Enregistrez les modifications et quittez l'écran dans la séquence de pliage DELEM DA-58T pour mettre à jour les paramètres efficacement.

Devoirs – général

Paramètres d'affectation des touches :

• Degré d'optimisation (1-5) : Des nombres plus élevés signifient plus d'alternatives mais des temps de calcul plus longs.
• Rapport d'extension avant : Assure que la longueur minimale du produit s'étend devant la presse.
• Facteur de rayon : Ajuste le rayon calculé pour les corrections de position de l'axe X.

La séquence de pliage DELEM DA-58T calcule la position de l'axe X pour atteindre L = 100. La précision dépend des paramètres du matériau, tels que l'épaisseur, la résistance et le type. Pour améliorer la précision de la séquence de pliage DELEM DA-58T, le facteur de rayon (RF) peut être utilisé pour les corrections. Cela garantit un pliage précis en tenant compte des variations de matériau.

Ouverture minimale en YLors du post-traitement, la séquence de pliage DELEM DA-58T calcule l'ouverture optimale du faisceau de presse. Vous pouvez définir une ouverture minimale requise au-dessus du point de changement de vitesse (Mute) pour garantir des opérations précises et efficaces.

Affectations – Possibilités de butée arrière

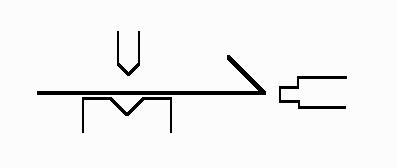

Butée arrière contre angle aigu autorisée:

Précisez si la butée arrière peut être placée contre un angle inférieur à 90°.

• Non = non autorisé

• Oui = autorisé

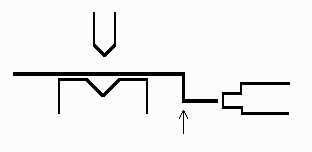

Matrice de butée arrière, pliage intermédiaire:

Paramétrer pour autoriser une éventuelle courbure entre la matrice et la butée. Choix possibles :

• Autorisé

• Si inévitable autorisé : s'il en résulte qu'aucune solution ne peut être trouvée, alors cela est autorisé

• Interdit : jamais autorisé.

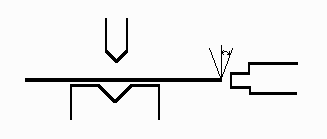

Tolérance des bords:

Si la butée est contre une tôle plane, une tolérance angulaire (écart par rapport à l'horizontale) est autorisée. La tolérance est programmable en degrés (0 à 90°).

Tolérance de 90 degrés:

L'écart maximal autorisé par rapport à la verticale (90°), lorsque la butée arrière est contre un angle plié qui n'est pas de 90°.

La limite de butée arrière est importante pour les presses plieuses équipées de doigts de butée arrière sur un axe R mobile. Dans cette configuration, si la longueur de la tôle dépasse cette limite, les axes X et R s'ajustent automatiquement pour garantir le maintien de la tôle sur le doigt de butée arrière. Cette fonctionnalité nécessite l'activation de l'axe R automatique.

Visualisation avec la séquence Show Bend

Pour une surveillance continue, le DELEM DA-58T propose une mosaïque visuelle grâce à la fonction « Afficher la séquence de pliage ». Cette fonction offre un aperçu graphique étape par étape, incluant les pliages terminés et en cours. Chaque image peut être manipulée pour améliorer la compréhension et le contrôle du processus de pliage.

Grâce à une utilisation efficace de ces fonctionnalités, la maîtrise de la séquence de pliage DELEM DA-58T devient non seulement facile à gérer, mais aussi un atout précieux pour optimiser les opérations de pliage des métaux. Que vous préfériez les fonctions automatisées ou le contrôle manuel, ce guide complet vous aidera à optimiser votre flux de travail pour obtenir des résultats précis et efficaces.

Foire aux questions (FAQ)

Conclusion

En conclusion, maîtriser le Séquence de pliage DELEM DA-58T Vous pouvez améliorer considérablement votre efficacité et votre précision lors de l'utilisation d'une presse plieuse. En vous concentrant sur les étapes clés, telles que la compréhension de l'ouverture minimale en Y, le réglage de la butée arrière et la familiarisation avec les fonctionnalités du système de commande, vous maîtriserez rapidement son utilisation.

Pour obtenir de l'aide, des ressources supplémentaires ou des questions spécifiques sur la séquence de pliage DELEM DA-58T, n'hésitez pas à contacter notre équipe. Nous sommes là pour vous accompagner dans votre maîtrise de la séquence de pliage DELEM DA-58T.
