Poinçonnage ou emboutissage : un choix simple, pourtant essentiel pour un projet de fabrication métallique. Si vous vous êtes déjà demandé quel procédé permet d'obtenir des bords plus nets, des coûts plus faibles ou une cadence plus rapide, vous êtes au bon endroit. Dans ce guide, je détaillerai les fondamentaux de chaque méthode, comparerai leurs avantages et vous montrerai comment choisir celle qui correspond le mieux à la géométrie, au volume et au budget de votre pièce.

Comprendre le Perforation Processus

Le poinçonnage est un procédé de formage des métaux qui consiste à retirer de la matière d'une tôle en appliquant une force importante à l'aide d'un poinçon et d'une matrice. Le poinçon pénètre dans le matériau pour créer des trous ou des découpes, et la matière retirée, appelée « goujon », est éliminée. Ce procédé est largement utilisé pour créer des trous réguliers dans les tôles.

Configuration et fonctionnement de la poinçonneuse

Avant de commencer, je m'assure toujours que la pièce est correctement alignée sur le banc de la poinçonneuse. Je sélectionne ensuite le jeu de poinçons et de matrices adapté à la taille du trou, je les installe et je vérifie que le jeu est conforme aux spécifications d'épaisseur du matériau. Un réglage correct minimise les bavures et garantit une qualité de trou constante.

Applications courantes de poinçonnage

D'après mon expérience, le poinçonnage est idéal pour les perçages simples et répétitifs, comme des trous de montage ou des fentes d'aération, en grande quantité. Il est particulièrement efficace sur l'acier doux, l'aluminium et l'acier inoxydable jusqu'à une certaine épaisseur, où des temps de cycle courts sont essentiels.

Exploration du processus d'estampage

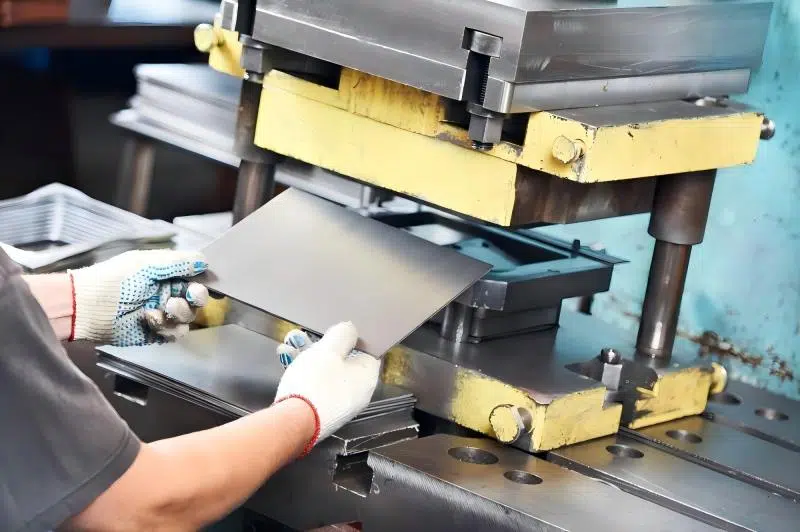

L'emboutissage est un terme plus large qui englobe de nombreux procédés de formage tels que le pliage, l'emboutissage, le bordage, le matriçage et, bien sûr, le poinçonnage. Lors de l'emboutissage, un ensemble de matrices façonne ou remodèle une tôle à la forme souhaitée grâce à une pression élevée. Ce procédé est souvent utilisé pour la production en série de pièces complexes aux dimensions constantes.

Changement de matrice d'emboutissage des métaux

Lorsque je passe d'une opération d'emboutissage à une autre (découpe, formage ou gaufrage), je respecte une procédure stricte de changement d'outil. Cela implique de fixer le nouveau jeu d'outils dans la presse, d'étalonner la profondeur de course et de réaliser des ébauches d'essai pour confirmer l'exactitude des profils.

Opérations d'emboutissage typiques

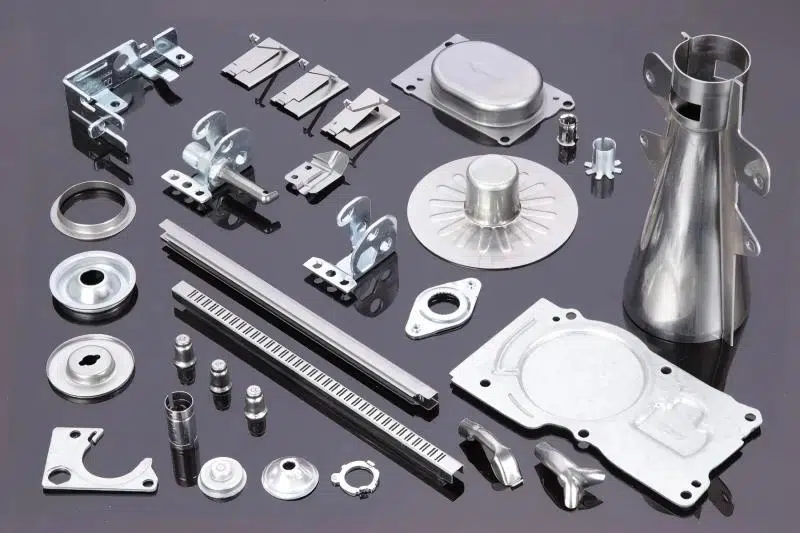

L'emboutissage est particulièrement adapté aux formes complexes, comme les panneaux de carrosserie, les supports et les pièces embouties. Combinant découpe et formage en une seule opération, il réduit les opérations secondaires et offre des tolérances strictes sur les géométries complexes.

Principales différences entre le poinçonnage et l'estampage

• Complexité des pièces
  • Le poinçonnage crée des découpes simples.
  • L'estampage peut couper, plier et gaufrer en une seule opération.
• Coûts d'outillage
  • L'outillage de poinçonnage est relativement peu coûteux et rapide à changer.
  • Les matrices d’emboutissage nécessitent un investissement initial plus élevé et des délais d’exécution plus longs.
• Volume et vitesse de production
  • Le poinçonnage excelle dans la production de trous à grande vitesse.
  • L'emboutissage est préférable pour les volumes modérés à élevés de pièces façonnées.
• Épaisseur et résistance du matériau
  • Les presses à poinçonner sont souvent conçues pour des matériaux plus légers.
  • Les presses à emboutir traitent des alliages de plus gros calibre et à haute résistance.

Facteur	Perforation	Estampillage
Coût de l'outillage	Faible à moyen	Haut de gamme
Temps de cycle	Modéré	Très rapide
Passage	Minutes	Heures ou jours
Qualité des bords	Bon; peut nécessiter un ébavurage	Excellent avec un découpage fin
Volume idéal	1 à 10 000 pièces/mois	Plus de 10 000 pièces par mois

FAQ

Conclusion

Le choix entre le poinçonnage et l'emboutissage dépend de la complexité de la pièce, du budget et du volume de production. Si vous avez besoin de trous rapides et économiques ou de formes simples, le poinçonnage est la solution idéale. Pour des formes complexes, du gaufrage ou la combinaison de plusieurs opérations en une seule opération, l'emboutissage offre une meilleure précision et moins d'étapes secondaires. En comprenant ces différences et en suivant les conseils de configuration et de maintenance que j'ai partagés, vous pouvez optimiser votre flux de travail du métal et gagner en efficacité.
