Pour maîtriser le pliage de tôle, il est essentiel de comprendre la programmation des produits DELEM DA-58T. Si vous cherchez des conseils pour démarrer avec la programmation des produits DELEM DA-58T, vous êtes au bon endroit. Dans cet article, je vous présente en détail comment lancer et gérer la programmation des produits avec le système de contrôle DELEM DA-58T. Ce guide est conçu pour vous aider à optimiser vos processus de programmation, que vous soyez novice en programmation CNC ou que vous cherchiez à gagner en efficacité. Examinons les étapes et fonctionnalités essentielles pour démarrer efficacement la programmation.

Introduction

La programmation du produit DELEM DA-58T implique la création d'un nouveau programme ou la modification d'un programme existant. Les utilisateurs peuvent lancer un programme depuis le mode Produits ou l'accéder directement via la fonction Programme.

Lors de la création d'un nouveau programme, sélectionnez « Nouveau programme ». Après avoir saisi les principales propriétés du produit, le système accèdera automatiquement à l'écran Programme. Cette interface reste cohérente, que vous créiez un nouveau programme ou que vous en modifiiez un existant.

Programmes de connexion

Une fonctionnalité unique de la programmation de produits DELEM DA-58T est la possibilité de connecter certains programmes pour créer des produits tridimensionnels complexes. Cette fonction permet des pliages séquentiels dans plusieurs directions. Voici comment procéder :

1. Créez des programmes individuels pour chaque direction du produit.
2. Utilisez le mode Programme pour connecter ces programmes en sélectionnant « Connecter » dans la fenêtre Propriétés du produit.
3. Suivez les étapes pour lier les programmes, en garantissant un ordre d'exécution correct.

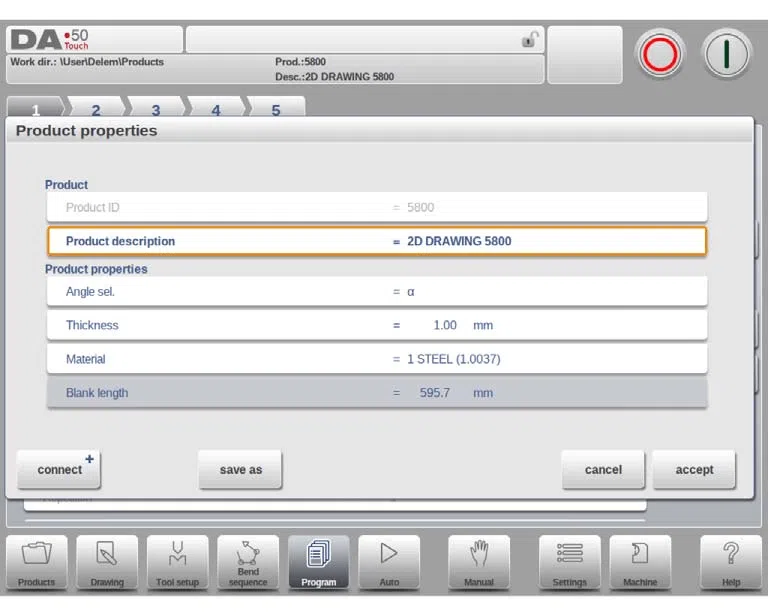

Explication des paramètres

ID du produit:Un identifiant unique pour un programme de produit, jusqu'à 25 caractères, autorisant les lettres et les chiffres.

Description du produit:Description ou numéro du programme, également jusqu'à 25 caractères, autorisant les lettres et les chiffres.

Sélection d'angle:Choisissez le mode de programmation pour l'axe Y :

• 0 = Absolu : Définissez la position absolue de l'axe Y pour un pli.
• 1 = α : Définissez l'angle à plier, avec la position de l'axe Y calculée automatiquement.
  Sur cette base, le paramètre Angle ou Position de pliage apparaîtra dans une étape de pliage.

Épaisseur: Spécifie l'épaisseur de la feuille.

Matériel: Choisissez parmi les matériaux préprogrammés utilisés pour calculer les profondeurs de pliage. Six matériaux prédéfinis sont disponibles, dont 99 sont programmables dans le mode Paramètres de la page Matériaux.

Longueur du blanc: Longueur de la tôle d'origine nécessaire au pliage du produit. Si elle est traitée à partir d'un dessin 2D, cette valeur est précalculée.

L'écran principal affiche les courbes disponibles et permet de visualiser et de modifier des paramètres spécifiques. Le sélecteur de courbes en haut facilite la navigation, et appuyer sur une courbe met en surbrillance ses données pour une sélection facile.

Propriétés du produit:Ouvre une fenêtre pour afficher et modifier les propriétés du produit en vigueur sur tous les coudes.

Fonctions de jauge: Ouvre une fenêtre de programmation des positions des axes par rapport aux positions des doigts.

Tous les virages: Ouvre une vue de tableau affichant tous les virages pour une référence et une édition faciles.

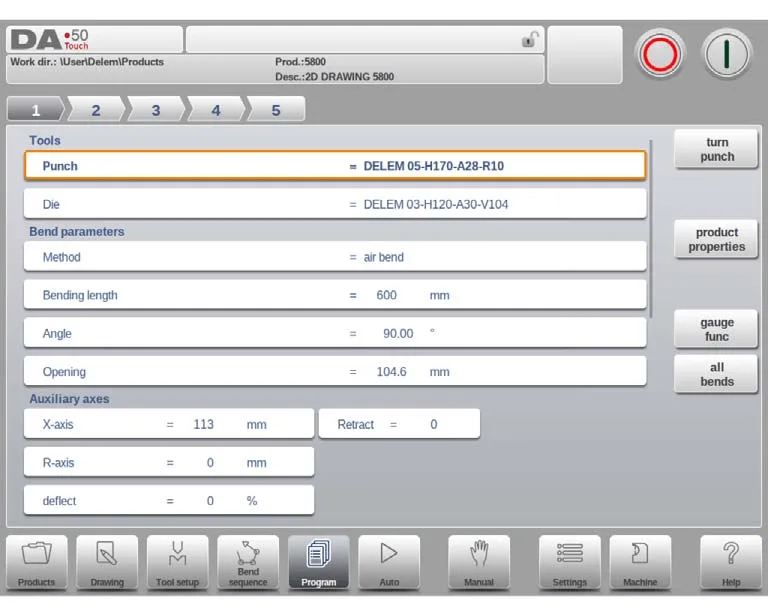

Paramètres de courbure

Chaque pli d'une tâche de programmation de produit DELEM DA-58T possède des paramètres spécifiques accessibles sur un seul écran, permettant une édition efficace. Les principaux paramètres de pli incluent :

• Outils: Sélectionnez ou modifiez le poinçon et la matrice dans la bibliothèque.
• Méthode de pliage:Les options incluent le pliage à l'air, le fond, l'ourlet et bien plus encore.
• Position de pliage: Ajustez en fonction de la méthode de pliage et de la programmation d'angle sélectionnée.
• Axe auxiliaire:Déterminer les positions pour un contrôle précis lors des virages.

Fonction de jauge

La touche « Fonction de jauge » ouvre la fenêtre des fonctions de jauge, où vous pouvez programmer divers paramètres de butée arrière pour définir les positions des doigts souhaitées pour un pli. Les positions des axes nécessaires sont calculées à partir de ces positions.

X:Il s'agit de la valeur de position du doigt dans la direction X pour la feuille, qui peut être ajustée manuellement si nécessaire.

R:Il s'agit de la valeur de position du doigt dans la direction R pour la feuille, qui peut être ajustée manuellement si nécessaire.

Couché: Ce paramètre vous permet de spécifier une autre position de doigt pour un pli spécifique, en fonction des capacités de la butée arrière, qui sont définies en mode Machine.

• Lay-on = 0 : Pas de lay-on (par défaut)
• Lay-on = 1 : Premier niveau de pose
• Lay-on = 2 : Lay-on de deuxième niveau
• Lay-on = 3 : Troisième niveau de pose

La modification du paramètre « Lay-on » modifie les positions des axes, mais la position de la jauge reste inchangée, ce qui permet de conserver les valeurs R et X cohérentes. Cliquez sur « Accepter » pour enregistrer les modifications ou sur « Annuler » pour quitter sans enregistrer. Toute modification du paramètre « Lay-on » ajuste les positions des axes X et R en fonction des dimensions programmées des doigts de la butée arrière. Les réglages de R et X sont également conservés.

Fonctions de courbure

Les fonctions auxiliaires du pliage peuvent être programmées en faisant défiler la page des paramètres de pliage.

Les opérations de pliage dans la programmation de produits DELEM DA-58T disposent de fonctions auxiliaires qui peuvent être adaptées à des besoins spécifiques :

• Muet: Ajustez l'endroit où l'axe Y passe à la vitesse de pression.
• Parallélisme: La différence entre les cylindres gauche et droit (Y1 et Y2) indique qu'une valeur positive signifie que le côté droit est plus bas, tandis qu'une valeur négative signifie que le côté droit est plus haut, et cela est actif en dessous du point de serrage.
• Répétition: Définissez le nombre de fois qu'un virage est répété.
  • 0 = la flexion est ignorée
  • 1 à 99 = le nombre de fois que cette flexion sera répétée.
• Attendre la rétractation:En cas de rétraction, choisir « Oui » fait attendre l'axe Y jusqu'à ce que la rétraction soit terminée avant de continuer, tandis que choisir « Non » permet à l'axe Y de continuer sans s'arrêter.
• Code de changement d'étape: Contrôlez l'activation des paramètres de courbure suivante. Les réglages possibles sont les suivants :
  • 0 = ER : Le numéro de courbure change à la fin de la décompression, activant les paramètres de courbure suivants.
    1 = MUTE : Le changement se produit à la position de mise en sourdine lorsque le faisceau s'ouvre.
    2 = UDP : Le changement se produit au point mort haut.
    3 = UDP STOP : Changement au point mort haut sans mouvement d'axe, la commande passe en « stop ».
    4 = EXTERNE : Modification lorsque le signal d'entrée C est activé, sans mouvement du faisceau. Si le faisceau bouge, la fonction de rétraction de la butée arrière ne se déclenche pas. Voir également le code 5.
    5 = UDP EXTERNE : Modifiez lorsque le signal d'entrée C s'active et que le faisceau est au point mort supérieur, permettant le mouvement du faisceau, et la fonction de rétraction de la butée arrière s'exécutera.
• Temps de retard:Temps de retard programmable avant le changement d'étape (0-30 sec).
• Forcer: La force maximale ajustée pendant la pression est calculée automatiquement.
• Temps de séjour:Temps pendant lequel le poinçon reste au point de pliage.
• Décompression:Coup après pliage pour relâcher la pression de travail.
• Vitesse de pressage:Vitesse de travail initiale, copiée à partir de la vitesse de pression par défaut dans le mode Paramètres.
• Vitesse de décompression:Vitesse programmable active pendant la course de décompression.
• Note: Lors de la sélection d'un nouveau pli, le précédent est copié. Ne modifiez que les paramètres qui diffèrent du pli précédent.

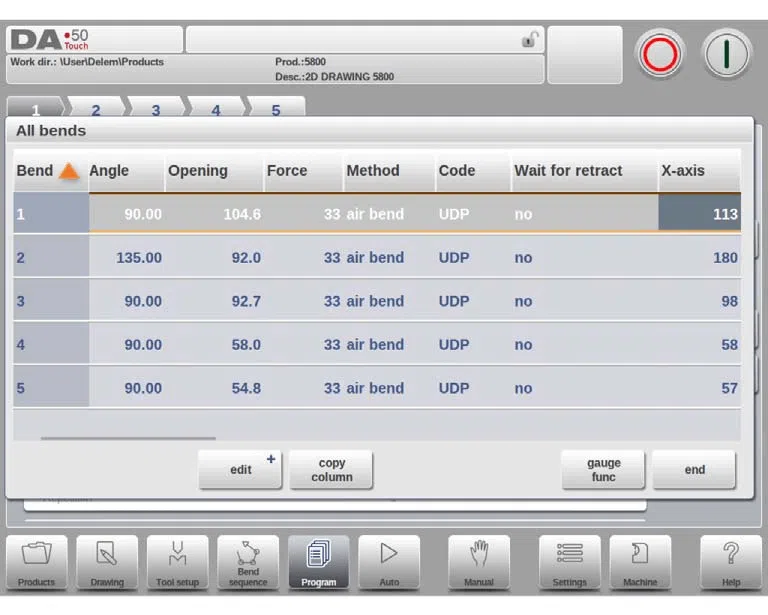

Paramètres de courbure – Tous les coudes

Lorsque la fonction « Tous les coudes » est activée dans la programmation du produit DELEM DA-58T, un aperçu complet des coudes s'affiche. Après avoir appuyé sur « Fin », la page précédente revient, le curseur se trouvant sur le paramètre initialement sélectionné. Pour sélectionner un coude spécifique, mettez-le en surbrillance et choisissez « Fin ».

Cet écran vous permet de modifier l'intégralité du programme CNC. Tous les paramètres de pliage sont modifiables dans le tableau, et vous pouvez permuter, déplacer, ajouter ou supprimer des plis. Naviguez dans les colonnes par mouvements du doigt ou par glissement.

Fonctions

Modifier
Modifiez le programme avec ces commandes :

• Insérer un pli : ajoutez un nouveau pli en le copiant et en le plaçant après le pli actuel.
• Mark Bend : préparez le virage actuel pour des actions telles que le déplacement ou l'échange.
• Supprimer le pli : supprime le pli sélectionné.

Lorsqu'un virage est marqué, des fonctions supplémentaires deviennent disponibles :

• Déplacer le pli : modifiez l'ordre des plis dans la séquence en déplaçant un pli vers une nouvelle position.
• Échanger les courbes : intervertissez les positions de deux courbes de la séquence à l'aide des commandes « Marquer la courbe » et « Échanger les courbes ». Utilisez « Annuler le marquage » pour annuler l'action.
• Marque d'abandon : supprimez la marque du pli actuel, mettant fin à son statut marqué.

Un virage n'est pas marqué lorsque la marque est abandonnée, qu'une action est terminée ou que le menu est quitté.

Copier la colonne
Copiez la valeur du paramètre sélectionné dans le coude actuel vers tous les autres coudes.

Poinçon de tournage / Matrice de tournage
Inverser l'orientation de l'outil, applicable uniquement si le curseur est sur un paramètre d'outil.

Fonction de jauge
Programmez les positions de la jauge comme décrit précédemment.

Dans l'environnement de programmation DELEM DA-58T, les utilisateurs peuvent insérer, marquer, supprimer et permuter des plis afin d'optimiser la productivité des séquences de programmation. Le déplacement ou la permutation des plis est simple, ce qui améliore l'efficacité du flux de travail.

Considérations d'édition spéciales

Lors de la modification d'une programmation de produit DELEM DA-58T, les recalculs automatiques de paramètres tels que la force et la décompression nécessitent des paramètres actifs.

Après avoir modifié les données du programme, le contrôle ne calculera pas automatiquement :

• Forcer
• Décompression
• Réglage du dispositif de couronnement
• Correction de la position de l'axe X

Les paramètres 1 à 3 sont automatiquement recalculés uniquement si l'option « Modification des calculs automatiques » est activée en mode Paramètres. Le paramètre 4 est automatiquement recalculé uniquement si l'option « Tableau des tolérances de pliage actif » est activée en mode Paramètres. En mode Automatique, les corrections de position sur l'axe X peuvent être ajustées avec Corr.X (par pli) et G-corr.X (pour l'ensemble du programme actif).

Exception : si le paramètre Méthode de pliage change, la force et la décompression s'ajustent automatiquement.
