Si vous souhaitez comprendre comment passer en douceur au mode manuel du DELEM DA-66T, vous êtes au bon endroit. Cette transition est essentielle pour les opérateurs recherchant précision et contrôle dans leurs tâches de travail des métaux.

Dans ce guide, je vous expliquerai comment changer de mode efficacement et exploiter pleinement le potentiel du mode manuel du DELEM DA-66T. Que vous soyez un professionnel expérimenté ou un novice dans l'utilisation de cet équipement, cet article vous fournira des conseils clairs et pratiques pour changer de mode sans effort et optimiser vos performances de pliage du métal.

Comprendre le mode manuel et ses paramètres

Le passage au mode manuel du DELEM DA-66T est crucial pour les opérations nécessitant une précision pratique.

En mode manuel, vous programmez les paramètres d'un pliage. Ce mode est utile pour les tests, l'étalonnage et les pliages individuels.

Mode manuel, explication des paramètres

En mode manuel, plusieurs paramètres doivent être ajustés pour garantir des performances optimales. Les principales propriétés du produit comprennent les paramètres de pliage, la force et la vitesse.

Propriétés du produit

Pour utiliser efficacement le DELEM DA-66T en mode manuel, il est essentiel de comprendre les propriétés du produit. Commencez par programmer l'épaisseur de la tôle et sélectionnez le matériau approprié dans la bibliothèque de la commande. Celle-ci comprend quatre options préprogrammées, mais permet de personnaliser jusqu'à 99 matériaux différents. Vous pouvez les définir sur la page « Matériaux » du mode « Paramètres ».

Paramètres de courbure

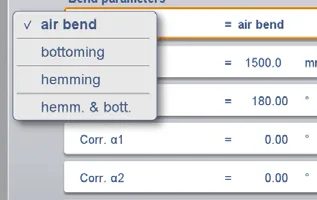

Dans le mode manuel du DELEM DA-66T, la sélection de la méthode de pliage souhaitée est cruciale : les options incluent le pliage à l'air, le pliage en bas, l'ourlet et l'ourlet et le pliage en bas.

Vous devez également programmer la longueur de pliage et l'angle souhaité. Effectuez les corrections d'angle, telles que Corr.α 1 et Corr.α 2, en saisissant la différence entre les valeurs programmées et mesurées pour garantir la précision du pliage. Des paramètres tels que les corrections de l'axe Y, les réglages de sourdine, les ajustements parallèles et les valeurs d'ouverture sont également essentiels pour obtenir des pliages précis et des temps de traitement optimisés.

Ouverture

Ce paramètre crée un espace entre le poinçon et la matrice après pliage. Une valeur positive correspond à un espace supérieur à « Mute », tandis qu'une valeur négative correspond à un espace inférieur à « Mute ». Pour limiter le temps de manipulation du produit, vous pouvez programmer une valeur positive ou négative.

Ouverture de l'ourlet

Le pliage d'ourlet peut être réalisé avec une certaine distance d'ouverture entre les deux ailes. Cette valeur sera utilisée pour calculer la position de la poutre lors du sertissage. Par défaut, ce paramètre correspond à la valeur du paramètre « Ouverture d'ourlet par défaut » du mode Paramètres.

Force et vitesse

La programmation de la force de pressage et du temps de maintien appropriés garantit la longévité et les performances de votre équipement. Ajustez soigneusement la distance et la vitesse de décompression pour gérer avec précision la détente après le pliage. Les vitesses de pressage et de décompression, ajustées en conséquence, sont essentielles au bon déroulement des opérations en mode manuel du DELEM DA-66T.

Fonctions et sélection d'outils

Déterminez si l'axe Y doit attendre la fin de la rétraction. Vous pouvez sélectionner les outils en choisissant les poinçons, matrices et adaptateurs appropriés dans les bibliothèques, en vous assurant qu'ils correspondent aux spécifications de votre projet. Le processus de sélection des outils est simplifié grâce à une fonction de filtrage qui identifie rapidement les outils appropriés.

Utilisez la fonction Turn Punch pour ajuster l'orientation de l'outil si nécessaire.

Réglage des jauges

• Gérez les axes auxiliaires tels que l'axe X, l'axe R et l'axe Z en programmant leurs paramètres en fonction de votre configuration.

• La distance de rétraction de l'axe doit être spécifiée, avec une vitesse contrôlée en pourcentage de la capacité maximale.

• G-corr. PS offre des corrections de position sur les angles de support des pièces, tandis que la vitesse de retour PS assure une récupération en douceur après les pliages, deux éléments essentiels pour maintenir la précision.

Tous ces paramètres du mode manuel DELEM DA-66T peuvent être modifiés selon les besoins pour s'adapter à des tâches spécifiques, et une fois programmés et définis, appuyer sur le bouton Démarrer les active pour fonctionner.

La compréhension de ces éléments permet d'adapter la machine à vos besoins de pliage spécifiques. Les fonctions, les outils et les calibres jouent également un rôle important ; le choix des bons outils et le réglage correct des calibres garantissent des opérations manuelles précises et efficaces.

Paramètres et vues de programmation

La programmation des paramètres en mode manuel de la DELEM DA-66T implique la configuration de la machine avec des données précises. Cela garantit l'exécution de vos travaux de pliage conformément à votre plan. L'écran offre différentes vues pour faciliter le suivi et le réglage de ces paramètres.

Avoir une représentation visuelle claire de ces paramètres permet d’effectuer les ajustements nécessaires en temps réel, améliorant ainsi la productivité globale.

Lorsqu'un symbole d'information s'affiche avec des paramètres après une valeur modifiée, ces paramètres ont été modifiés en raison de la dernière entrée modifiée.

Une étoile s'affiche avec les paramètres si leur valeur diffère de la valeur calculée par la commande. Cela peut être utile si une valeur est intentionnellement programmée différemment ou si la valeur d'un paramètre est limitée par les limites des paramètres.

Un symbole d'erreur s'affiche avec un paramètre si la valeur ne correspond pas aux valeurs programmées. Par exemple, lorsqu'un pli d'ourlet est programmé sans outil d'ourlet.

Voir

Les boutons de commande situés à droite de l'écran donnent accès à d'autres vues. Outre la vue principale, on trouve les vues Macro, Positionnement manuel, Corrections et Diagnostic.

Utilisation des fonctions macro

Les macros sont des fonctionnalités puissantes du mode manuel DELEM DA-66T qui facilitent la gestion de séquences complexes grâce à de simples frappes de touches.

En programmant des macros, les opérateurs peuvent automatiser les tâches répétitives, réduisant ainsi les erreurs humaines et améliorant la cohérence. Cette fonction est particulièrement utile pour les opérations de pliage complexes où précision et répétabilité sont primordiales.

Mouvement manuel des axes

La manipulation manuelle des axes nécessite une compréhension claire de la procédure de mouvement.

Procédure de mouvement

Pour déplacer manuellement un axe vers une position spécifique, utilisez la molette située sur le panneau avant de la commande. Après avoir appuyé sur « Position manuelle » dans l'écran principal du mode manuel, l'écran suivant apparaît :

Dans ce mode, n'importe lequel des axes affichés peut être déplacé en tournant le volant. La procédure de déplacement dépend de l'axe souhaité.

En mode manuel DELEM DA-66T, chaque axe peut être déplacé avec précision pour obtenir la courbure souhaitée.

Axes auxiliairesCommencez par vous assurer que la commande est arrêtée (la LED du bouton Stop s'allume). Sélectionnez l'axe de butée arrière souhaité, ce qui sera indiqué par l'alignement du curseur sur l'axe requis. Vous pouvez ensuite ajuster les mouvements de l'axe en tournant la molette.

Axe Y:Le positionnement manuel de la poutre de presse nécessite quelques conditions :

• Assurez-vous que la commande est démarrée (la LED sur le bouton Démarrer doit être allumée).

• Activez la fonction « ajuster », qui s'affiche sur l'écran sous le nom « Ajuster » dans le coin inférieur droit.

• Assurez-vous que l’axe Y est positionné sous le point muet.

• Fournir une commande de pressage à la CNC.

En suivant ces étapes, vous pouvez gérer efficacement la transition vers le mode manuel DELEM DA-66T.

Enseigner

La fonction d'apprentissage permet d'enregistrer ces mouvements, simplifiant ainsi les tâches futures en automatisant les ajustements de routine. La pratique de ces mouvements garantit des opérations plus fluides et réduit les risques d'erreurs.

Après avoir déplacé un axe à une certaine position avec le volant, vous pouvez enregistrer cette position. Pour ce faire, appuyez sur le nom de l'axe dans la colonne « Programmé ». La valeur réelle de l'axe (à gauche) apparaîtra dans le champ « Axe programmé » (à droite).

Lorsque vous revenez à l'écran standard du mode manuel, le paramètre de l'axe aura la valeur récemment apprise.

Mise en œuvre des corrections

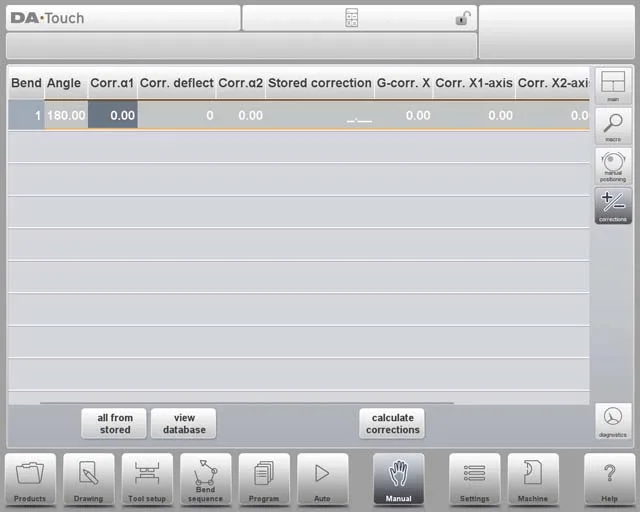

Les corrections font partie intégrante du mode manuel du DELEM DA-66T. Ce mode d'affichage affiche les corrections du pli programmé en mode manuel. Puisqu'il s'agit toujours d'un seul pli, une seule ligne est affichée.

Que vous soyez confronté à des incohérences matérielles ou à des problèmes opérationnels mineurs, savoir comment effectuer des corrections rapides peut considérablement améliorer la qualité de votre production.

En mode manuel du DELEM DA-66T, la gestion et la vérification des corrections sont essentielles pour obtenir des résultats de pliage précis. Ce processus, similaire à celui du mode automatique, vous permet de surveiller les entrées de la base de données de corrections et d'effectuer les corrections initiales directement depuis l'écran.

Les aspects clés comprennent :

• Accès à la base de données : Vous pouvez modifier les corrections qui influencent considérablement le résultat du pliage, offrant ainsi une flexibilité lors du dépannage et du réglage.
• Essai de flexion : Utilisez cette fonction pour expérimenter des courbes de test et stocker les résultats pour référence ultérieure.

De plus, la fonction de tolérance de pliage aide les utilisateurs à améliorer la précision en ajoutant des entrées au tableau de tolérance de pliage :

• Paramètres actifs : Seules les corrections basées sur les paramètres de courbure actifs doivent être saisies.
• Valeurs mesurées : La saisie d'une valeur mesurée ici vous permet de traduire les différences en tolérance de pliage, affinant ainsi le processus de pliage pour une meilleure précision.

Cette approche simplifiée simplifie la gestion des corrections et améliore les performances globales de la machine en mode manuel.

Comprendre le diagnostic

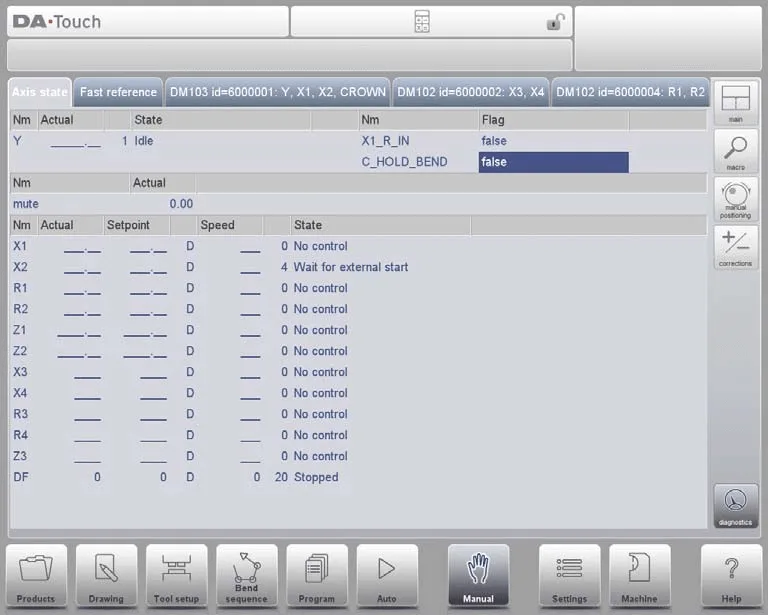

Les outils de diagnostic du DELEM DA-66T fournissent des informations précieuses sur l'état de fonctionnement de la machine. En appuyant sur « Diagnostics », la commande bascule vers une nouvelle vue affichant l'état des axes. Cette fenêtre permet de consulter l'état actuel des axes disponibles. Cet écran peut également être actif au démarrage de la commande. Il permet ainsi de surveiller le comportement de la commande pendant un cycle de pliage.

La surveillance de l'état des E/S et l'utilisation de la fonction E/S zoomée permettent aux opérateurs de détecter et de résoudre rapidement les problèmes.

Statut IO

En appuyant sur l'un des modules du Diagnostic, la commande bascule vers une nouvelle vue présentant l'état des entrées et sorties. Cette fenêtre permet d'observer l'état actuel des entrées et sorties. Cet écran peut également être actif au démarrage de la commande. Il permet ainsi de surveiller le comportement de la commande pendant un cycle de pliage.

Zoom IO

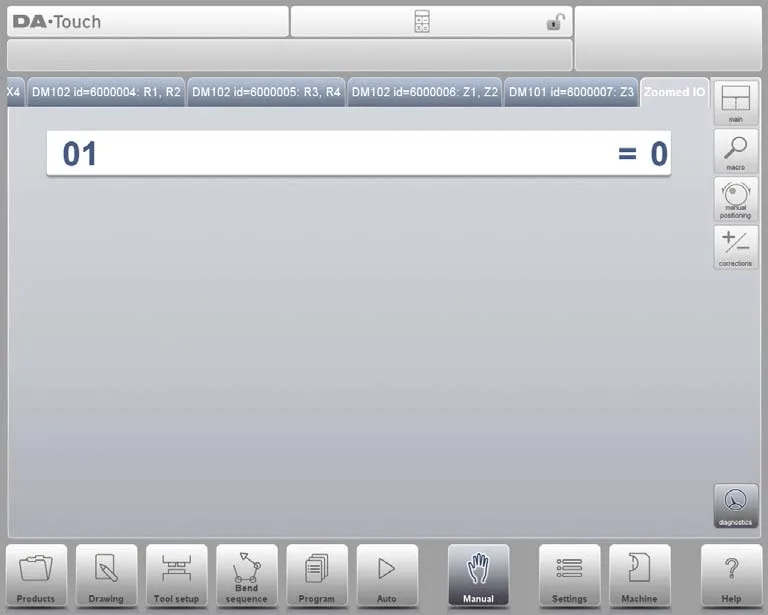

Lorsque vous appuyez sur une ou plusieurs broches (jusqu'à 8) et une page supplémentaire, un zoom IO est créé avec une vue agrandie des broches sélectionnées ; les broches sélectionnées seront affichées en grand, permettant une surveillance à distance.

La vérification régulière de ces diagnostics contribue à maintenir la santé de la machine, à prévenir les temps d'arrêt et à prolonger sa durée de vie. Un suivi attentif des résultats de diagnostic garantit DELEM DA-66T Le mode manuel fonctionne de manière fluide et efficace.

Foire aux questions (FAQ)

Conclusion

Passer en mode manuel sur la DELEM DA-66T en toute simplicité implique de comprendre l'interface, d'ajuster précisément les paramètres et de se familiariser avec les fonctionnalités de la machine. Ces étapes garantissent des opérations manuelles efficaces et précises. Pour plus de conseils ou une assistance technique, n'hésitez pas à contacter notre équipe. Explorez d'autres ressources sur notre site web pour optimiser votre expérience de presse plieuse.
