Plaque à 3 rouleaux Machines à rouler

La plupart des 3 rouleaux machines à rouler les tôles Il existe des cintreuses de tôles mécaniques. Il existe bien sûr des cintreuses de tôles hydrauliques, mais toutes les cintreuses de tôles à quatre rouleaux sont hydrauliques. La cintreuse de tôles symétrique mécanique à trois rouleaux est dotée d'une structure à trois rouleaux symétriques. Le rouleau supérieur se déplace verticalement de haut en bas grâce à un engrenage conique, en position symétrique au centre des deux rouleaux inférieurs.

Le dernier engrenage du réducteur principal entraîne les deux engrenages inférieurs en prise et en rotation. Ce mouvement fournit un couple aux tôles laminées. La plaque métallique plastique de forme plate passe entre les trois rouleaux de travail (deux rouleaux inférieurs et un rouleau supérieur) de la cintreuse. Grâce à la pression exercée par le rouleau supérieur et au mouvement de rotation du rouleau inférieur, la plaque métallique est pliée en continu en plusieurs passes. La déformation plastique permanente est produite et laminée pour obtenir le cylindre, le cône ou une partie de celui-ci.

L'inconvénient de la rouleuse mécanique à trois rouleaux réside dans la nécessité de précintrer les extrémités de la tôle à l'aide d'un autre équipement. La rouleuse hydraulique symétrique à trois rouleaux est de type symétrique. Le rouleau supérieur est positionné symétriquement au centre des deux rouleaux inférieurs. L'huile hydraulique du vérin agit sur le piston pour effectuer les mouvements verticaux de levage et d'abaissement.

Le dernier engrenage du réducteur principal entraîne les deux rouleaux inférieurs. Ce dernier s'engrène en rotation pour fournir le couple nécessaire au laminage de la tôle. La plaque métallique plastique, aux caractéristiques planes, passe entre les trois rouleaux de travail de la rouleuse.

Grâce à la pression exercée par le rouleau supérieur et au mouvement rotatif du rouleau inférieur, la plaque métallique est pliée en continu en plusieurs passes pour produire une déformation plastique permanente, puis laminée pour obtenir le cylindre, le cône ou une partie de celui-ci. L'inconvénient de la cintreuse hydraulique symétrique à trois rouleaux réside dans la nécessité de précintrage des extrémités de la plaque à l'aide d'autres équipements.

La rouleuse hydraulique à trois rouleaux symétriques pour tôles est adaptée aux grandes lamineuses de tôles de plus de 50 mm d'épaisseur. Une rangée de rouleaux fixes est ajoutée sous les deux rouleaux inférieurs pour réduire leur portée, améliorant ainsi la précision de la pièce laminée et les performances globales de la machine.

Analyse de type des machines à rouler les tôles

cintreuse de tôles à 3 rouleaux

Les laminoirs à plaques à trois rouleaux sont disponibles en types mécaniques et hydrauliques : Les laminoirs à plaques mécaniques à trois rouleaux sont divisés en laminoirs à plaques symétriques à trois rouleaux mécaniques symétriques et asymétriques : Caractéristiques de performance des laminoirs à plaques symétriques à trois rouleaux mécaniques : La structure de la machine Le type est un type symétrique à trois rouleaux.

Le rouleau supérieur effectue un mouvement de levage vertical en position symétrique au centre des deux rouleaux inférieurs, grâce à un entraînement par vis sans fin. Les deux rouleaux inférieurs effectuent un mouvement de rotation et s'engrènent avec l'engrenage du rouleau inférieur via le pignon de sortie du réducteur. Ils fournissent le couple nécessaire aux tôles laminées. L'inconvénient de cette machine est que l'extrémité de la plaque doit être pré-cintrée à l'aide d'un autre équipement.

Machine mécanique à rouler les tôles asymétriques à 3 rouleaux

Principales caractéristiques de la lamineuse mécanique asymétrique à trois rouleaux pour tôles : sa structure est asymétrique. Le rouleau supérieur constitue l'entraînement principal, tandis que le rouleau inférieur se déplace verticalement pour serrer la tôle et s'engrène avec l'engrenage du rouleau supérieur via l'engrenage du rouleau inférieur. Il sert également d'entraînement principal ; le rouleau latéral effectue les mouvements d'inclinaison et de levage, et assure la double fonction de précintrage et de laminage. Sa structure compacte facilite l'utilisation et la maintenance. Paramètres techniques : spécifications, modèles, épaisseur maximale de tôle enroulée.

Machine à rouler les tôles hydraulique à 3 rouleaux

Les principales caractéristiques de la cintreuse hydraulique symétrique à trois rouleaux sont les suivantes : le rouleau supérieur est relevable verticalement. La transmission hydraulique du relevage vertical est assurée par l'huile hydraulique du vérin hydraulique agissant sur la tige de piston ; le rouleau inférieur est entraîné en rotation et engrené avec le pignon de sortie du réducteur. Pour assurer le couple de laminage de la plaque, un rouleau de support réglable est placé sous le rouleau inférieur. Le rouleau supérieur, en forme de tambour, améliore la rectitude du produit et convient aux spécifications ultra-longues et aux différentes formes de section.

La machine est une rouleuse de tôles symétrique à trois rouleaux, réglable vers le haut, capable de laminer des tôles en cercles, en arcs et en cônes dans une plage donnée. Pour façonner la pièce, les deux rouleaux inférieurs sont moteurs et le rouleau supérieur est entraîné. Elle est largement utilisée dans la construction navale, la chaudronnerie, l'aéronautique, l'hydroélectricité, l'industrie chimique, la construction métallique et la fabrication de machines. Elle est adaptée au pliage et à la déformation des tôles.

Il peut laminer des pièces rondes, arquées et coniques dans une certaine plage, et dispose d'une fonction de précintrage des extrémités des plaques. Les deux rouleaux inférieurs de ce modèle sont des rouleaux moteurs et se déplacent horizontalement. Le rouleau, entraîné, se déplace de haut en bas. Les modes de déplacement sont mécaniques et hydrauliques. Les arbres de transmission sont reliés par des accouplements universels.

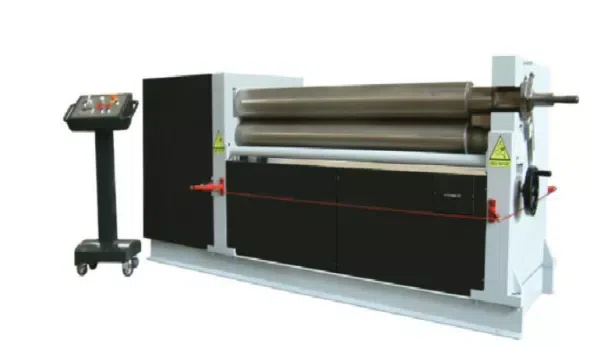

Machine mécanique à rouler les tôles symétriques à trois rouleaux

Caractéristiques de performance de la mécanique trois rouleaux Laminoir à tôles symétriques : La machine est de type symétrique à trois rouleaux. Le rouleau supérieur se déplace verticalement de haut en bas, symétriquement au centre des deux rouleaux inférieurs, grâce à un entraînement par vis sans fin. Le mouvement de rotation des deux rouleaux inférieurs, via l'engrenage de sortie du réducteur, engrène avec l'engrenage du rouleau inférieur pour fournir un couple à la tôle laminée. L'inconvénient de cette machine est que l'extrémité de la tôle doit être pré-cintrée à l'aide d'un autre équipement.

Machine mécanique à rouler les tôles asymétriques à trois rouleaux

Principales caractéristiques de la rouleuse mécanique asymétrique à trois rouleaux pour tôles : La machine est de type asymétrique à trois rouleaux. Le rouleau supérieur constitue l'entraînement principal, tandis que le rouleau inférieur se déplace verticalement pour serrer la tôle et s'engrène avec l'engrenage du rouleau supérieur via l'engrenage du rouleau inférieur. Il sert également d'entraînement principal ; le rouleau latéral effectue les mouvements d'inclinaison et de levage, et assure la double fonction de précintrage et de laminage. Structure compacte, facile d'utilisation et d'entretien. Paramètres techniques : Spécifications et modèles, épaisseur maximale de la tôle laminée (mm).

Machine hydraulique à rouler les tôles symétriques à trois rouleaux

Les principales caractéristiques de la cintreuse hydraulique de tôles symétriques à trois rouleaux sont les suivantes : le rouleau supérieur est relevable verticalement. La transmission hydraulique du relevage vertical est assurée par l'huile hydraulique du vérin hydraulique agissant sur la tige de piston ; le rouleau inférieur est entraîné en rotation et engrené avec le pignon de sortie du réducteur. Pour assurer le couple de laminage de la tôle, un rouleau de support réglable est placé sous le rouleau inférieur. Le rouleau supérieur, en forme de tambour, améliore la rectitude du produit et convient aux boîtes de conserve de grandes dimensions et de différentes sections.

Conclusion

Choisir la rouleuse de tôles à 3 rouleaux adaptée à votre atelier peut améliorer considérablement votre efficacité de formage et réduire les pertes de matière pendant la production. En comprenant les différents types de rouleuses de tôles à 3 rouleaux et en suivant les bonnes pratiques d'utilisation, vous obtiendrez des résultats de laminage précis et constants pour vos projets. Si vous avez besoin d'aide pour choisir ou utiliser une rouleuse de tôles à 3 rouleaux, n'hésitez pas à contacter l'équipe HARSLE pour un accompagnement personnalisé.
