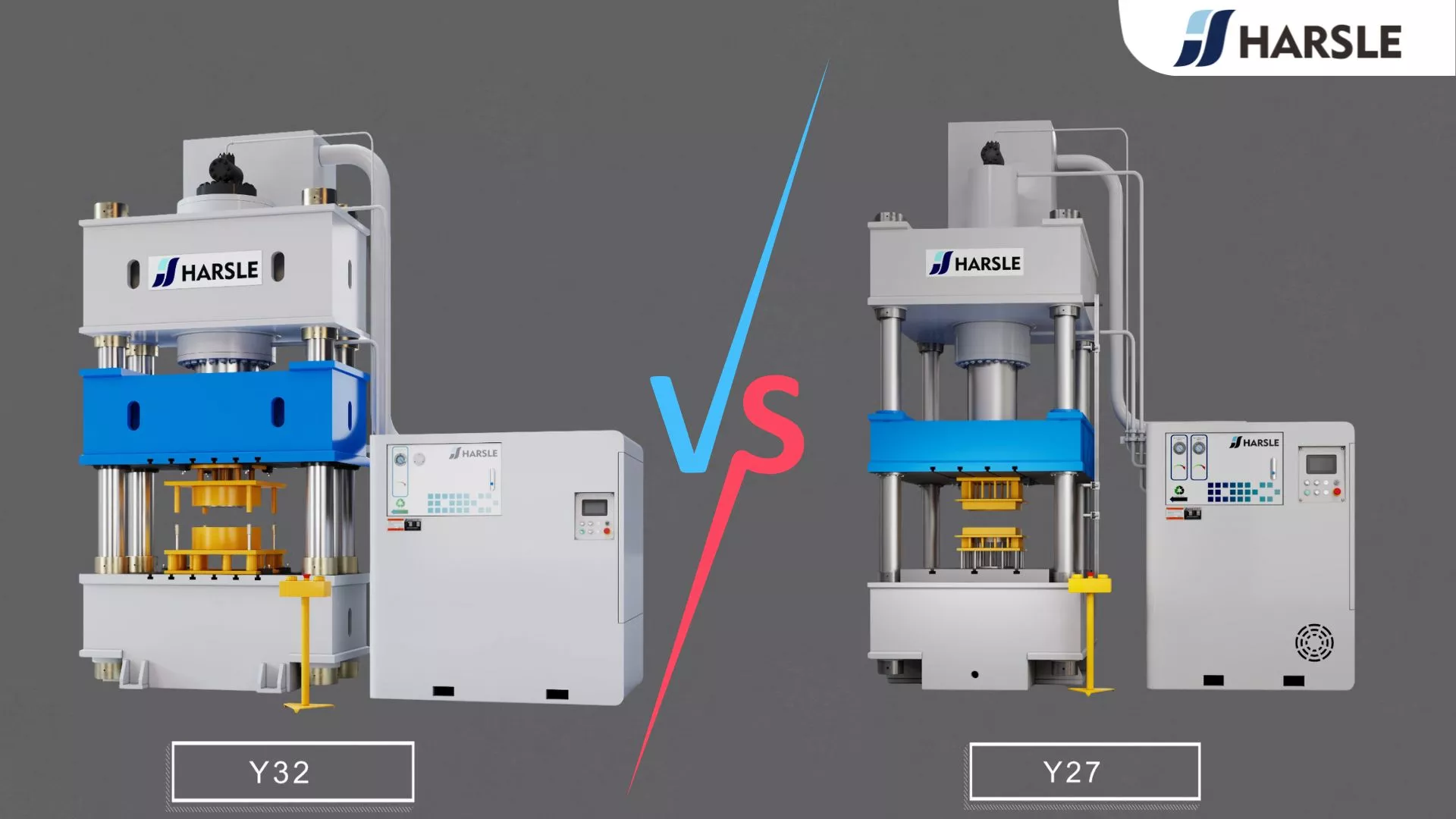

Y32 vs Y27 : différences entre formage et emboutissage profond
Dans cet article, j'explorerai les principales différences entre les machines Y32 et Y27, en me concentrant sur leurs applications uniques dans les procédés de formage et d'emboutissage profond. Comprendre ces différences est essentiel pour choisir l'équipement adapté à vos besoins de fabrication spécifiques. En examinant les capacités et les caractéristiques des deux modèles, vous comprendrez le fonctionnement de chaque machine et leurs avantages. Que vous envisagiez une mise à niveau ou souhaitiez simplement en savoir plus sur ces technologies, ce guide vous fournira des informations précieuses pour optimiser votre prise de décision.
Récapitulatif des différences
La différence entre former avec un Y32 presse hydraulique et emboutissage profond avec un Y27 presse hydraulique La spécificité réside dans les techniques, les applications et les résultats de chaque procédé. Voici un aperçu des différences entre formage et emboutissage profond, ainsi que leurs applications respectives sur presse hydraulique :
Formage avec la presse hydraulique Y32 :
●Technique:
Le formage avec une presse hydraulique Y32 consiste à remodeler des matériaux plats ou préformés dans les formes souhaitées en utilisant diverses techniques telles que le pliage, l'étirement, le poinçonnage et le forgeage.
Le matériau subit une déformation plastique mais conserve généralement son épaisseur d'origine tout au long du processus de formage.
●Applications:
Les presses hydrauliques Y32 sont utilisées pour une large gamme d'applications de formage dans de nombreux secteurs, notamment l'automobile, l'aérospatiale, la construction, les biens de consommation et les machines industrielles.
Les pièces formées courantes comprennent les supports, les panneaux, les boîtiers, les tubes et les composants structurels.
●Résultat:
L’objectif principal du formage avec une presse Y32 est d’obtenir des formes ou des configurations spécifiques de pièces sans modifier de manière significative l’épaisseur du matériau.
Les pièces formées peuvent avoir des géométries complexes, mais leur épaisseur reste relativement constante par rapport aux pièces embouties profondes.
Emboutissage profond avec presse hydraulique Y27 :
●Technique:
L'emboutissage profond avec une presse hydraulique Y27 est un procédé de formage spécialisé utilisé pour créer des pièces creuses en trois dimensions à partir de flans de tôle plats.
Le matériau brut est étiré dans une cavité de matrice à l'aide d'un poinçon, ce qui entraîne un amincissement et un étirement importants du matériau.
●Applications:
Les presses hydrauliques Y27 sont spécialement conçues pour les applications d'emboutissage profond, que l'on trouve couramment dans des secteurs tels que l'automobile, l'emballage de produits de consommation, les ustensiles de cuisine, l'électronique et les appareils médicaux.
L'emboutissage profond est utilisé pour produire des composants tels que des canettes, des conteneurs, des panneaux de carrosserie automobile, des boîtiers d'appareils électroménagers et des boîtiers de dispositifs médicaux.
●Résultat:
Le principal résultat de l’emboutissage profond avec une presse Y27 est la création de pièces creuses complexes avec une profondeur supérieure à l’épaisseur du matériau d’origine.
Les pièces embouties présentent généralement un amincissement et un étirement importants du matériau, avec des transitions douces et un froissement minimal.
Résumé des différences:
1. Processus : Le formage avec une presse Y32 implique de remodeler les matériaux dans les formes souhaitées sans amincissement significatif, tandis que l'emboutissage profond avec une presse Y27 implique d'étirer et d'amincir le matériau pour créer des pièces creuses en trois dimensions.
2. Applications : Les presses hydrauliques Y32 sont utilisées pour une large gamme d'applications de formage, tandis que les presses Y27 sont spécialisées pour les applications d'emboutissage profond.
3. Résultats : Les pièces formées à partir d'une presse Y32 conservent une épaisseur relativement constante, tandis que les pièces embouties en profondeur à partir d'une presse Y27 présentent un amincissement et un étirement importants.
Processus de travail détaillé
Formage avec la presse hydraulique Y32:
Préparation du matériel:Le formage avec une presse hydraulique Y32 commence par la préparation du matériau à former, qui peut inclure des tôles plates ou des flans métalliques préformés.
Configuration de l'outillage :L'outillage, comprenant les matrices (femelles) et les poinçons (mâles), est sélectionné et installé sur le lit de presse en fonction de la forme et des dimensions souhaitées de la pièce formée.
Matériel de chargement :Le matériau est placé sur la surface de la matrice, assurant un alignement et un positionnement corrects pour le processus de formage.
Serrage et maintien:La presse serre le matériau solidement en place pour empêcher tout mouvement pendant le formage, garantissant ainsi un façonnage précis de la pièce.
Opération de formage:La presse hydraulique applique une force contrôlée au poinçon, qui déforme ensuite le matériau pour lui donner la forme de la cavité de la matrice.
Différentes techniques de formage telles que le pliage, l'étirage, le poinçonnage ou le forgeage peuvent être utilisées en fonction des exigences de la pièce.
Opérations multiples:Pour les pièces complexes, plusieurs opérations de formage peuvent être effectuées séquentiellement, avec des ajustements de l'outillage et des paramètres de la presse entre chaque opération.
Éjection et finition :Une fois le processus de formage terminé, la pièce formée est éjectée de la cavité de la matrice. Tout excès de matériau est coupé et des opérations de finition telles que l'ébavurage ou le traitement de surface peuvent être effectuées selon les besoins.
Emboutissage profond avec presse hydraulique Y27:
Préparation du matériel:L'emboutissage profond avec une presse hydraulique Y27 commence par la préparation du matériau, généralement des flans de tôle plats d'épaisseur appropriée pour la pièce souhaitée.

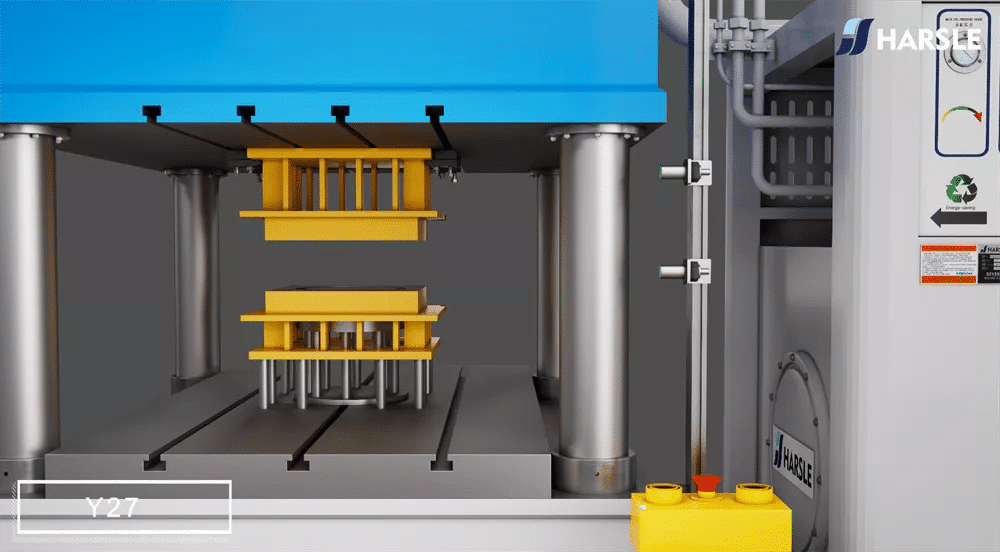

Configuration de la matrice:Une matrice d'emboutissage profonde spécialisée est sélectionnée et installée sur le lit de la presse, avec une cavité de matrice façonnée pour correspondre à la géométrie de la pièce finale.

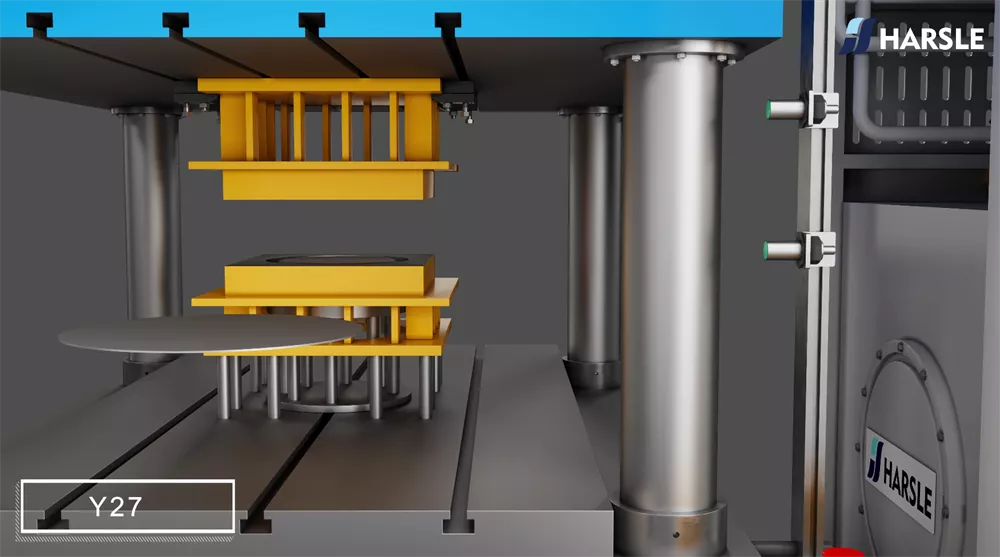

Matériel de chargement:Le matériau vierge est placé sur la surface de la matrice et aligné dans la cavité de la matrice, garantissant un positionnement correct pour le processus d'étirage.
Serrage et maintien :La presse serre fermement le matériau vierge autour de ses bords, le maintenant en place pour empêcher tout mouvement pendant le dessin.
Opération de dessin:La presse hydraulique applique une force contrôlée au poinçon, qui attire le matériau vierge dans la cavité de la matrice.
Au fur et à mesure que le matériau est étiré, il subit un amincissement et un étirement importants, se conformant à la forme de la cavité de la matrice pour créer la pièce finale.
Contrôle de formation:Les coussins d'étirage et les coussins de matrice, s'ils sont équipés, fournissent un soutien et un contrôle supplémentaires pendant le processus d'étirage, minimisant les plis et garantissant la précision des pièces.

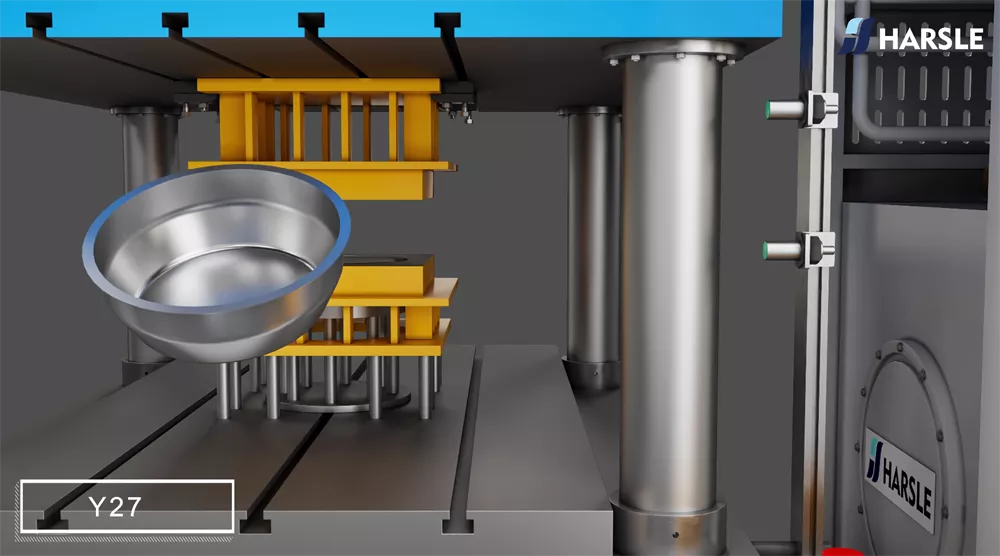

Redessiner et terminer:Pour les pièces aux géométries complexes ou aux tolérances serrées, plusieurs opérations de dessin peuvent être effectuées de manière itérative pour obtenir la forme et les dimensions souhaitées. Une fois le dessin terminé, la pièce formée est éjectée de la cavité de la matrice, débarrassée de tout excès de matériau et finie selon les besoins.
En résumé, bien que le formage avec une presse hydraulique Y32 et l'emboutissage profond avec une presse hydraulique Y27 soient des processus de travail des métaux impliquant des presses hydrauliques, ils diffèrent en termes de techniques, d'applications et de résultats, répondant à différents besoins de fabrication et exigences de produits.
