Nella mia esperienza con fabbricazione di lamiere, padroneggiando il metodo di calcolo di lamiera che si dispiega è stato essenziale per ottenere tagli e piegature precisi. Lo sviluppo della lamiera è fondamentale per determinare il modello piatto necessario per creare forme e componenti complessi. Capire come calcolare queste dimensioni non solo semplifica il processo di fabbricazione, ma riduce anche al minimo gli sprechi di materiale e gli errori. Nel corso degli anni, ho perfezionato il mio approccio a questi calcoli, considerando fattori come le tolleranze di piega e lo spessore del materiale. In questo articolo, condividerò approfondimenti sul metodo di calcolo dello sviluppo della lamiera, fornendo suggerimenti pratici per migliorare i vostri progetti di fabbricazione.

1. L'espansione della differenza di segmento

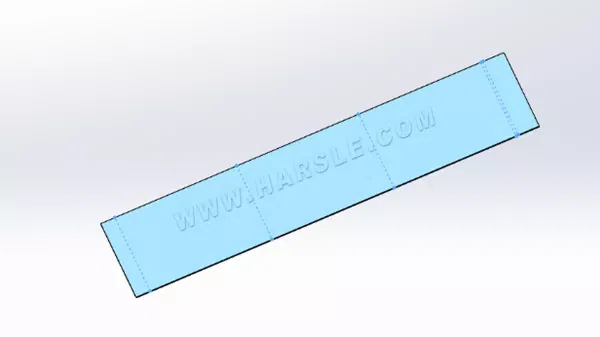

Il risultato dello sviluppo della lamiera calcolato utilizzando il livello neutro del CAD e il fattore K di SolidWorks è stato verificato tramite piegatura effettiva. L'espansione del bordo morto è in realtà L=A+B. Il risultato calcolato secondo A+B presenta un piccolo errore rispetto alle dimensioni effettivamente elaborate, che può essere ignorato.

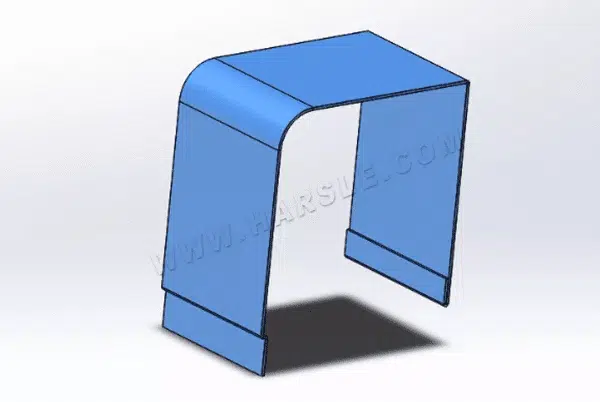

2. Piegatura ad arco grande

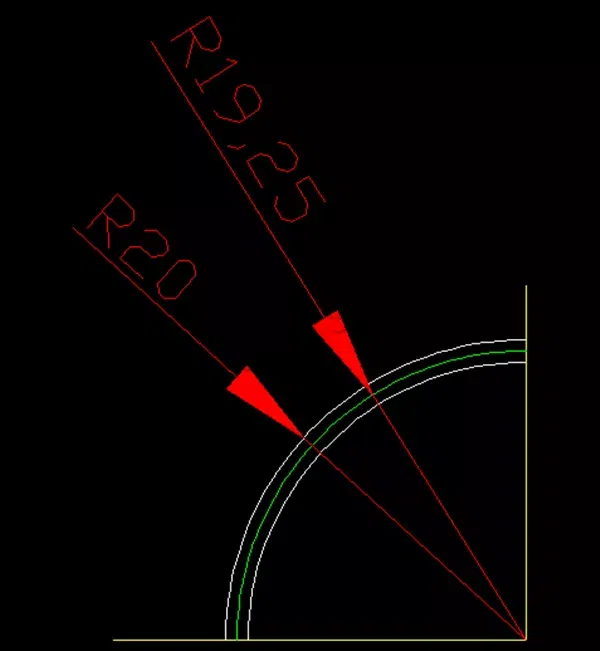

Quando si sviluppa una piega ad arco di grandi dimensioni, selezionare il livello neutro durante lo sviluppo della lamiera con CAD; il livello neutro è la posizione tra il cerchio interno e quello esterno dopo la piegatura. Ad esempio, il cerchio esterno di piegatura è R20. Impostare il livello a metà dello spessore della tavola.

Come mostrato nella figura, la linea verde e lo strato neutro rappresentano la lunghezza dell'arco verde.

Naturalmente, alcune fabbriche calcolano che la piegatura è errata in base allo strato neutro, quindi regolano la posizione della linea verde nell'immagine sopra in base alla differenza di dimensioni dopo la piegatura.

3. Differenza di fase di piegatura e dispiegamento

Generalmente seguiamo questa formula per calcolare l'espansione di flessione della differenza di gradino come mostrato nella figura seguente

Lunghezza estesa L=A+B+C (dimensione netta)-spessore della piastra+0,4

Lo 0,4 aggiunto sul retro può essere regolato, vedere la regolazione della dimensione dopo l'elaborazione

4 Piegatura e dispiegamento ad angolo retto

Piegatura ad angolo retto: dimensione dispiegata L = dimensione esterna più meno deduzione di piegatura

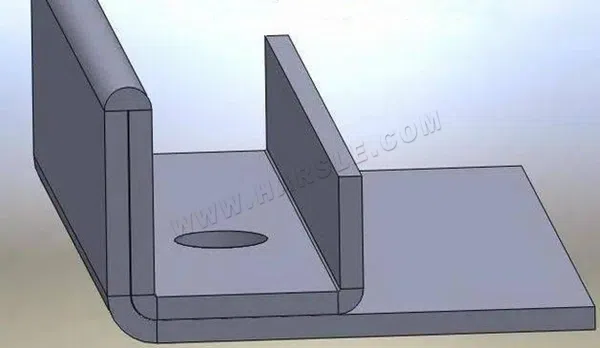

Dopo aver spiegato questi 4 metodi, diamo un'occhiata a questa immagine per calcolare le dimensioni di piegatura e dispiegatura.

Prima occhiata alla dimensione espansa della differenza di sezione

L1=20+120+3-1,5+0,4=141,9

La diffusione della curvatura dell'arco è la lunghezza del perimetro di un quarto di cerchio dello strato neutro

Il raggio dell'arco dello strato neutro è 20-0,75=19,25

Espandi L2=3,14*19,25/2=30,22

Espansione a bordo morto e ad angolo retto

L3=20+120+100-2,36=337,64

Il 2,36 sopra è la deduzione di flessione per la flessione ad angolo retto dello spessore della piastra 1,5

Quindi l'espansione della figura sopra è

L=L1+L2+L3=141,9+30,22+337,64=509,76

4. Curvatura a 90 gradi

Il metodo di calcolo più semplice del coefficiente di flessione è la formula empirica del coefficiente di flessione a 90 gradi: il metodo di calcolo è pari a 1,7 volte lo spessore del materiale.

Nel processo di piegatura della lamiera a 90°, una piega ad angolo retto viene ridotta di 1,7 volte lo spessore del materiale. Ad esempio: il materiale è una lamiera di ferro da 1 mm, l'angolo di piegatura è di 90 gradi e le dimensioni di piegatura sono rispettivamente 100 e 50, quindi il metodo di calcolo e di espansione è: 100+50-1,7=148,3 mm. Il calcolo serve ad aumentare la lunghezza. Questo 1,7 è considerato 1,6 o 1,65 volte, valore che può essere leggermente modificato. Poiché gli stampi di piegatura utilizzati da ogni fabbrica di lamiera non sono gli stessi, si verificano lievi errori e possono essere utilizzati senza modifiche. Se i requisiti sono elevati, è possibile modificarli leggermente.

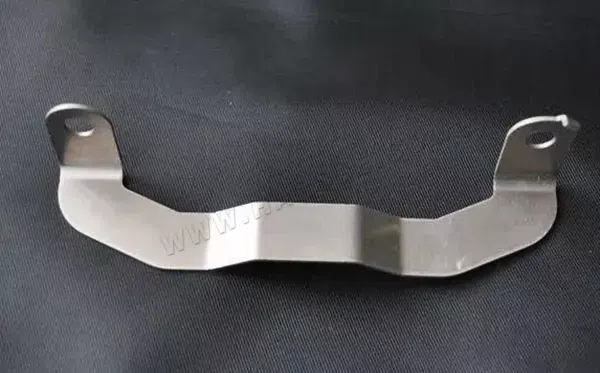

5. Curvatura non a 90 gradi

Qui viene menzionato un angolo speciale e il coefficiente di piegatura può essere calcolato in modo semplice. Quando l'angolo di piegatura della lamiera è di 135 gradi, il fattore di piegatura può essere ridotto di 0,5 volte lo spessore del materiale. Ad esempio: il materiale è una lamiera di ferro da 1 mm, l'angolo di piegatura è di 135 gradi e le dimensioni di piegatura sono rispettivamente 100 e 50, quindi il metodo di calcolo e di espansione è: 100+50-0,5=149,5 mm. Anche altri spessori di lamiera possono essere calcolati allo stesso modo. Applicabile solo a 135 gradi, altri angoli non sono disponibili.

6. Volant in lamiera

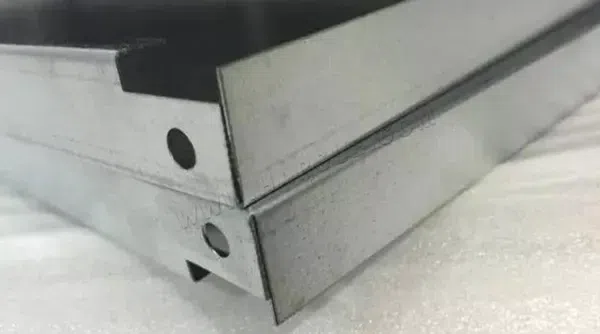

Esiste anche un angolo di piegatura speciale nella piegatura della lamiera, ovvero l'orlo della lamiera, detto anche bordo morto, che può essere calcolato in modo semplice.

Il fattore di piegatura è pari a 0,4 volte lo spessore della lamiera. Ad esempio: il materiale è una piastra di ferro da 1 mm, la piegatura è un bordo morto e le dimensioni di piegatura sono rispettivamente 100 e 10, quindi il metodo di calcolo e di espansione è: 100+10-0,4=109,6 mm.
