Se vuoi capire come impostare la sequenza di piegatura DELEM DA-66T, sei nel posto giusto. Ti guiderò attraverso i passaggi essenziali per configurare la sequenza di piegatura in modo efficace, così da migliorare la precisione, ridurre gli sprechi di materiale e massimizzare la produttività.

Che tu sia un professionista esperto o un novizio nel campo delle presse piegatrici, questo articolo ti fornirà le informazioni necessarie per impostare con sicurezza la sequenza di piegatura DELEM DA-66T.

Introduzione

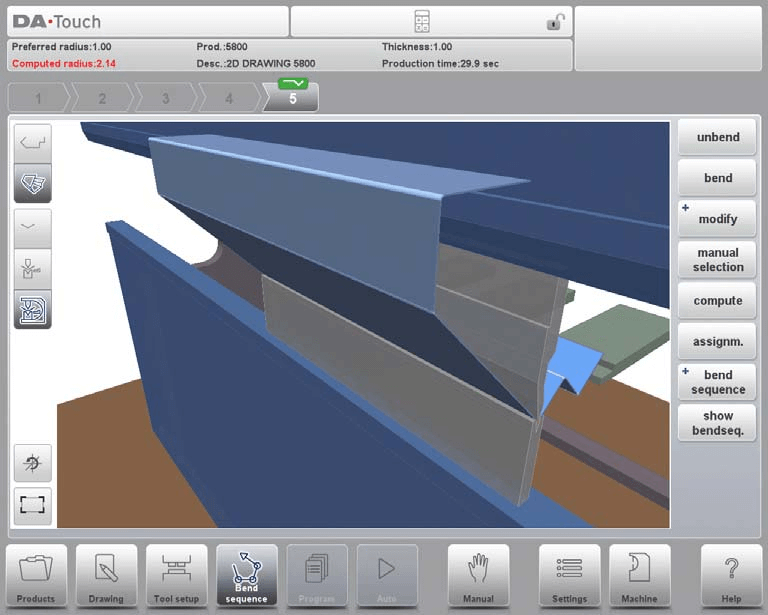

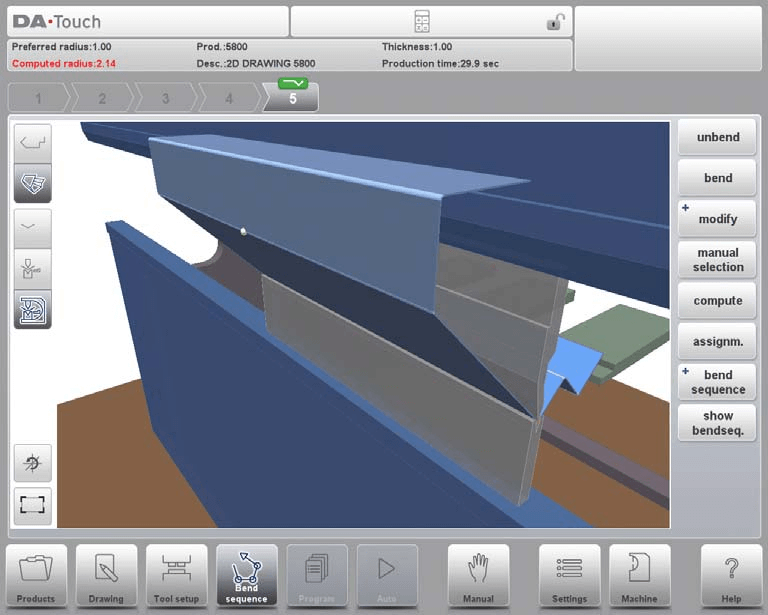

Per impostare la sequenza di piegatura DELEM DA-66T, assicurarsi innanzitutto che sia disponibile una configurazione utensile. Avviare la simulazione di piegatura selezionando il pulsante "Sequenza di piegatura".

È possibile automatizzare il calcolo della sequenza di piegatura con il prodotto piegato finale o determinarla manualmente partendo dal prodotto steso. Utilizzare i tasti funzione per sviluppare il prodotto passo dopo passo. Se si preferisce iniziare con un prodotto steso, selezionare questa opzione nel comando "Sequenza di piegatura". Il sistema DELEM DA-66T include una gamma di funzioni per il controllo del processo di piegatura.

• Distendersi: Dispiega la curva attualmente visualizzata o inizia a cercare la successiva curva fattibile da svolgere.

• Curva: Piegare il prodotto nella schermata di simulazione o passare alla fase di piegatura successiva.

• Prodotto di spostamento/Indicatore di spostamento: Spostare manualmente il prodotto (se il prodotto è piegato) o spostare manualmente il calibro (se il prodotto non è piegato).

• Selezione manuale: Selezione manuale di una linea di piegatura. Possibilità aggiuntiva di determinare la sequenza di piegatura.

• Calcolare: Calcola una sequenza di piegatura valida. Durante il calcolo, il calcolo della sequenza di piegatura può essere annullato o interrotto. "Annulla" viene visualizzato quando non è stata ancora calcolata una sequenza di piegatura valida. "Arresta" viene visualizzato quando è già stata calcolata una sequenza di piegatura valida. Questo potrebbe non essere ottimale in termini di tempo di produzione.

• Incarichi: Apre una schermata con assegnazioni e parametri per il calcolo della sequenza di piegatura.

• Sequenza di piegatura: Per avviare una nuova sequenza di piegatura, ricaricare la sequenza di piegatura originale o salvare una sequenza di piegatura completa. Queste funzioni si trovano sotto il pulsante di comando della sequenza di piegatura.

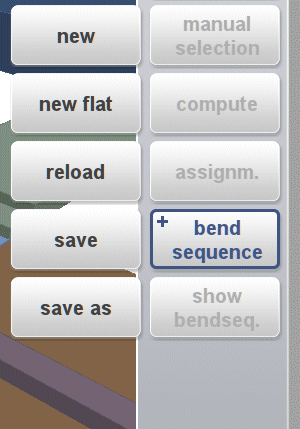

Sono disponibili anche varie opzioni come +Nuovo, +Nuovo Flat, +Ricarica, +Salva e +Salva con nome.

• +Nuovo: Avvia una nuova sequenza di piegatura calcolata automaticamente, rimuovendo qualsiasi sequenza esistente.
• +Nuovo appartamento: Avviare una sequenza di piegatura manuale da un foglio piatto.
• +Ricarica: Ripristina una sequenza di piegatura salvata senza alterare alcun programma CNC, incluse le correzioni.
• +Salva: Salva una sequenza di piegatura determinata con il suo programma CNC, incluse le posizioni degli assi necessarie e i numeri degli utensili.
• +Salva come: Salva il prodotto e la sequenza correnti con un nuovo nome per una facile differenziazione.

• Mostra sequenza di piegatura: Visualizza una panoramica grafica passo dopo passo o una vista 3D della sequenza di piegatura. Ciò può essere ottenuto tramite la selezione della modalità di visualizzazione.

Visualizza Seleziona

Per ottimizzare la configurazione della sequenza di piegatura del tuo DELEM DA-66T:

• Cambiare visualizzazione a seconda delle necessità nella schermata della sequenza di piegatura.
• Per un controllo migliore, accedere alle funzioni di visualizzazione di fronte ai pulsanti di comando nella schermata principale.

Visualizza funzioni:

La visualizzazione della macchina, degli utensili e del prodotto può essere selezionata tramite il secondo set di icone di comando sullo schermo.

Selettore di piega

Nella schermata Sequenza di piegatura DELEM DA-66T, è possibile utilizzare il selettore di piegatura per navigare tra le piegature. La parte superiore mostra il conteggio delle piegature con indicatori colorati: verde, giallo o rosso, per indicare la conformità alla sequenza di piegatura. Toccando una piegatura vengono visualizzati dati dettagliati, che facilitano regolazioni precise.

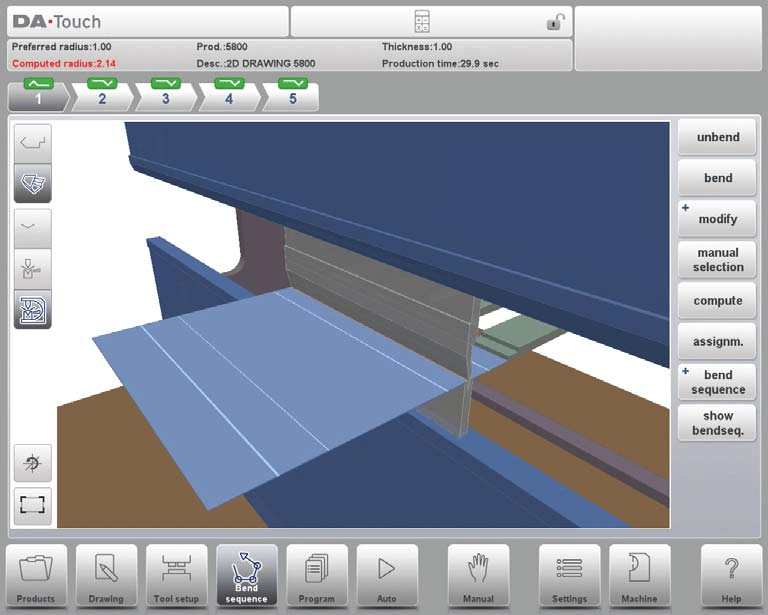

Prodotto srotolato

Per impostare la sequenza di piegatura DELEM DA-66T per la generazione del programma CNC, è possibile seguire questi passaggi:

• Calcola automaticamente: Premere "Calcola" per determinare automaticamente la sequenza di piegatura più rapida.
• Dispiegamento manuale: Premere ripetutamente 'Dispiega' fino a quando il prodotto non sarà completamente raddrizzato.

Una volta raddrizzato il pezzo, utilizzare "Sequenza di piegatura" e "Salva" per generare e salvare il programma CNC. Se non viene trovata alcuna sequenza, verificare:

• Configurazione errata dello strumento: rivedere il menu di configurazione dello strumento.
• Assegnazioni errate: torna al menu delle assegnazioni.
• Collisioni rilevate: regolare manualmente la sequenza in base alle esigenze.

La comprensione e la gestione di questi aspetti garantiscono un'efficiente configurazione della sequenza di piegatura DELEM DA-66T.

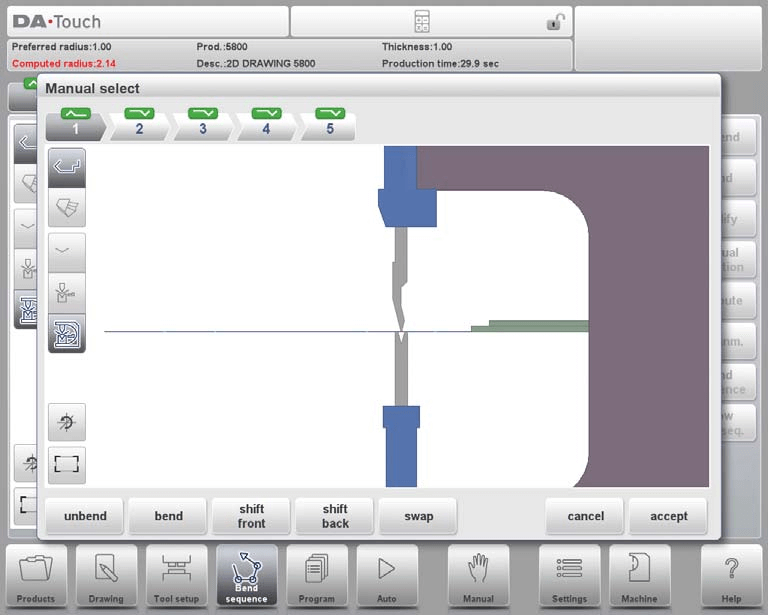

Selezione manuale delle curve

Durante l'impostazione della sequenza di piegatura DELEM DA-66T, il controllo suggerisce in genere la piegatura successiva in base alle assegnazioni programmate, alla forma del prodotto e agli utensili. Tuttavia, potrebbe essere necessario selezionare manualmente una linea di piegatura diversa. Utilizzare la funzione "Selezione manuale" per regolare la sequenza di piegatura DELEM DA-66T: si aprirà una nuova finestra per la personalizzazione, consentendo un controllo preciso in base alle esigenze.

Funzioni:

• Distendersi: Distendere la corrente o trovare la prossima soluzione fattibile.
• Curva: Eseguire o passare alla curva successiva.
• Sposta avanti/indietro: Spostare il prodotto di conseguenza.
• Scambio: Ruotare il prodotto tra gli utensili.
• Cancellare: Ignora le modifiche.
• Accettare: Salva le modifiche.

Questa configurazione consente di regolare la sequenza di piegatura DELEM DA-66T per ottenere risultati ottimali.

Prodotto di spostamento

Nella configurazione della sequenza di piegatura di DELEM DA-66T, il menu di simulazione della piegatura calcola il successivo possibile passo di piegatura. Il prodotto viene posizionato tra gli utensili per evitare collisioni. Se è necessario riposizionare il prodotto sotto il set di utensili montato, utilizzare la funzione "Sposta prodotto" per aprire una nuova finestra di regolazione. Ciò garantisce una sequenza precisa e sicura durante il processo di lavorazione.

• Salta a sinistra: Sposta il prodotto a sinistra in una diversa combinazione di set di strumenti.
• Salta a destra: Sposta il prodotto a destra in una diversa combinazione di set di strumenti.
• Sposta a sinistra: Sposta il prodotto a sinistra all'interno del set di strumenti corrente; regola la dimensione del passo secondo necessità.
• Sposta a destra: Sposta il prodotto a destra all'interno del set di strumenti corrente; regola la dimensione del passo secondo necessità.
• Mostra opzioni: Scegli le viste per la simulazione:
  • Visualizzazione Prodotto/Strumenti
  • Tutte le viste
• Annulla o accetta: Annulla per uscire senza salvare oppure accetta per salvare le modifiche e uscire.

L'integrazione di questi passaggi garantisce una configurazione fluida della sequenza di piegatura DELEM DA-66T per una lavorazione ottimale dei metalli.

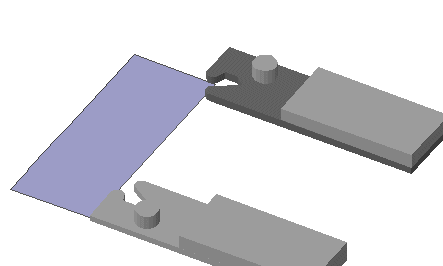

Indicatore di cambio marcia

L'impostazione della sequenza di piegatura del DELEM DA-66T è semplice e intuitiva. Per ogni piega, il sistema calcola automaticamente le posizioni degli assi X, R e Z, garantendo l'assenza di collisioni. Se necessario, è possibile regolare manualmente i riscontri del registro posteriore per posizionamenti alternativi.

Per farlo, è sufficiente selezionare "Spostamento registro" quando il prodotto è in piano. Un pop-up mostrerà i riferimenti del registro posteriore, con uno evidenziato per una facile regolazione. Questa flessibilità contribuisce a garantire che la sequenza di piegatura del DELEM DA-66T sia efficiente e priva di collisioni.

Le dita possono essere mosse tramite le diverse funzioni disponibili.

Funzioni:

• Seleziona dito: Scegli quale dito muovere nella sequenza di piegatura DELEM DA-66T. Assicurati che sia posizionato correttamente attorno all'angolo della superficie di contatto per un fissaggio corretto in entrambe le direzioni X e Z. Questa soluzione è efficace sulle macchine dotate di diti di presa speciali e delle necessarie opzioni di controllo.

• Cambia lato: È possibile spostare il dito selezionato su un altro lato del prodotto, dietro la macchina. Nella configurazione di esempio, sono in genere disponibili due posizioni. Assicurarsi che gli assi richiesti, come X1 e X2, siano abilitati nella configurazione del controllo.

• Appoggia il dito: Decidere se appoggiare il prodotto sul dito selezionato. Questa opzione è disponibile se la macchina è dotata di assi R, migliorando le capacità di sequenza di piegatura del DELEM DA-66T.

• Sposta a sinistra: Sposta il dito selezionato verso sinistra. L'ampiezza del passo per lo spostamento viene visualizzata al prompt della riga di comando e può essere personalizzata in base alle proprie esigenze.

• Sposta a destra: Allo stesso modo, è possibile spostare il dito selezionato verso destra, modificando la dimensione del passo secondo necessità per perfezionare la sequenza di piegatura DELEM DA-66T.

• Cancellare: Se vuoi uscire senza salvare le modifiche, seleziona semplicemente l'opzione Annulla.

• Accettare: Una volta soddisfatti, salvate le modifiche e uscite dalla schermata, completando la configurazione della sequenza di piegatura DELEM DA-66T.

Questa guida ti aiuterà a navigare con facilità nell'interfaccia DELEM DA-66T mentre imposti la sequenza di piegatura desiderata.

Incarichi

Introduzione

Per impostare in modo efficace la sequenza di piegatura DELEM DA-66T, è necessario comprendere l'importanza delle assegnazioni, ovvero i parametri chiave utilizzati per controllare il calcolo della sequenza di piegatura. È possibile accedere alla schermata delle assegnazioni dalla configurazione dello strumento utilizzando il tasto funzione "Assegna".

Il calcolo automatico della sequenza di piegatura bilancia condizioni quali la riduzione al minimo dei tempi di produzione e l'evitamento di collisioni tra prodotto, macchina e utensili.

Per ottenere risultati ottimali, è fondamentale programmare diversi parametri, tenendo conto delle capacità della macchina, della precisione del prodotto, delle possibilità di movimentazione e dei tempi di lavorazione. In questo modo, con la vostra DELEM DA-66T, potrete garantire un processo di piegatura efficiente e fluido.

Funzioni:

• Carica valori predefiniti: Utilizza questa opzione per ottenere le impostazioni di assegnazione più ottimali per le tue esigenze di utensili. Se hai precedentemente salvato una configurazione ideale, seleziona semplicemente "Carica impostazioni predefinite" per applicarla ai nuovi prodotti.
• Salva come predefinito: Dopo aver configurato le impostazioni del tuo DELEM DA-66T in base alle tue esigenze, salvale come predefinite. Questo ti garantirà un rapido accesso alla configurazione preferita nelle sessioni future.
• Cancellare: Se hai apportato modifiche che non desideri mantenere, usa l'opzione "Annulla" per uscire senza salvare.
• Accettare: Una volta soddisfatte le impostazioni, seleziona "Accetta" per salvare le modifiche e uscire dalla schermata.

L'implementazione di questi passaggi semplificherà la configurazione della sequenza di piegatura DELEM DA-66T, migliorando l'efficienza e la coerenza operativa.

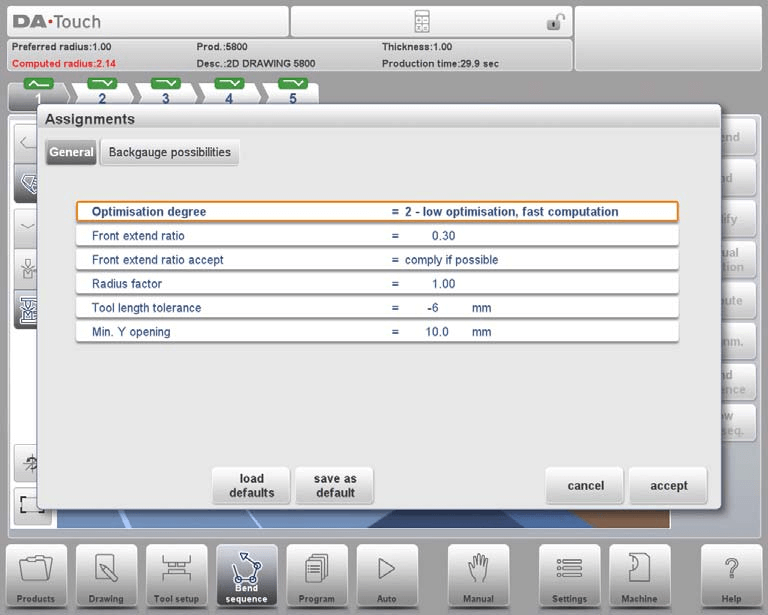

Incarichi – generali

L'impostazione della sequenza di piegatura DELEM DA-66T prevede alcuni parametri chiave per ottimizzare in modo efficiente il processo di piegatura:

Grado di ottimizzazione (intervallo 1-5):

• Imposta il numero di alternative di piegatura da calcolare; valori più alti offrono più opzioni, ma richiedono più tempo per l'elaborazione.
• 1: Calcolo più veloce, ottimizzazione minima.
• 5: Calcolo più lento, ottimizzazione massima.

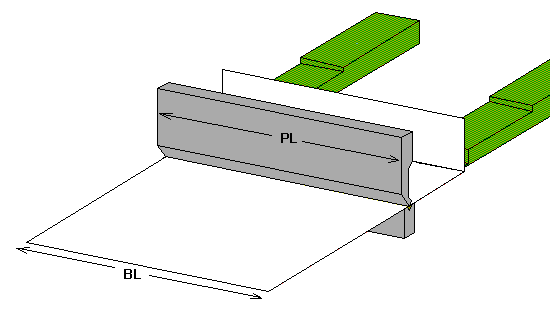

Rapporto di estensione anteriore (intervallo 0,01 – 1,0):

• Questo rapporto determina la lunghezza minima del prodotto che deve estendersi davanti alla pressa.
• Opzioni:
  • Conformarsi se possibile: Cerca di rispettare il rapporto, a meno che non si trovino soluzioni.
  • Rispettare sempre: Rispetta sempre il rapporto ma potrebbe non dare soluzioni.

Fattore raggio (intervallo 0,1 – 2,0):

• Regola il raggio di curvatura calcolato per la correzione.
• Influisce sulla posizione dell'asse X e sul calcolo della lunghezza del pezzo grezzo.

Tolleranza lunghezza utensile:

• Programma la differenza massima consentita tra la lunghezza dell'utensile e la linea di piegatura.
• Assicura che lo strumento non sia più corto della tolleranza di accettazione.

Apertura minima Y:

Durante la post-elaborazione, impostare l'apertura minima della trave di pressatura necessaria per gestire il prodotto in modo efficiente, al di sopra del punto di cambio velocità (Mute).

Regolando questi parametri sul tuo DELEM DA-66T, puoi ottimizzare la sequenza di piegatura per una lavorazione dei metalli precisa ed efficiente.

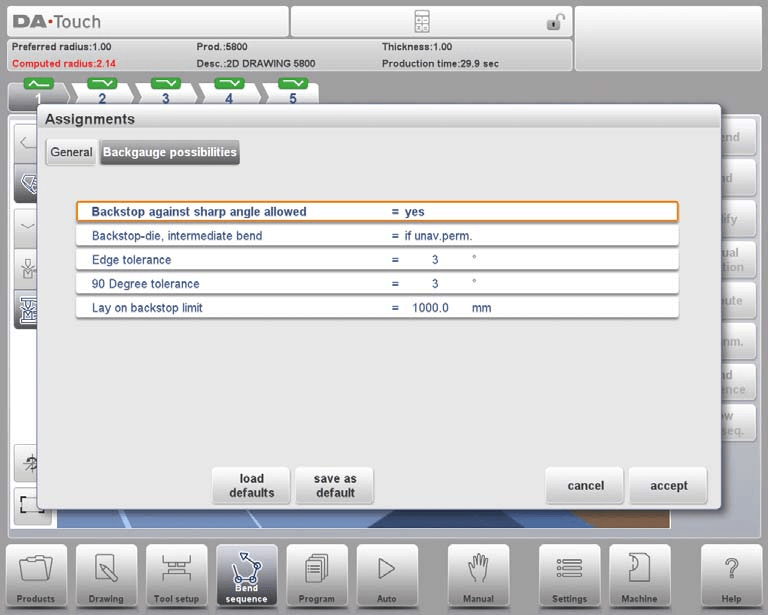

Compiti – Possibilità di battuta posteriore

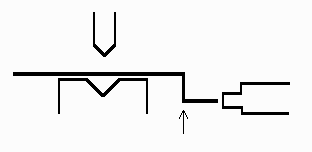

Arresto contro angolo acuto consentito

Specificare se il fermo può essere posizionato contro un angolo inferiore a 90°.

• No = non consentito

• Sì = consentito

Matrice di arresto, piega intermedia

Impostato per consentire la presenza di una piega tra la matrice e il fermo. Possibilità di selezione:

• Consentito

• Se inevitabile consentito: se risulta che non si trovano soluzioni, allora è consentito.

• Vietato: mai consentito.

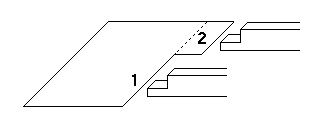

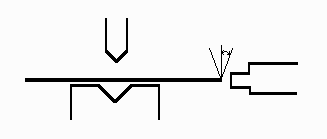

Tolleranza del bordo

Nel caso in cui il fermo sia appoggiato su una lamiera piana, è consentita una tolleranza angolare (deviazione dall'orizzontale). Da programmare in gradi di tolleranza (input da 0 a 90°).

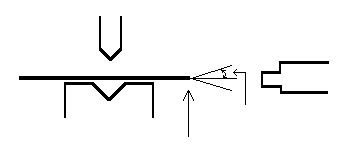

Tolleranza di 90 gradi

La deviazione massima consentita dalla verticale (90°), quando il registro posteriore è contro un angolo piegato diverso da 90°.

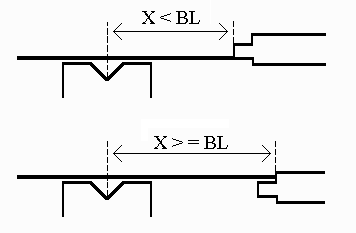

Limite di sicurezza a riposo

Per impostare efficacemente la sequenza di piegatura del DELEM DA-66T, prestare attenzione al limite del registro posteriore, soprattutto se la pressa piegatrice include riscontri posteriori su un asse R mobile. Se la lunghezza della lamiera supera questo limite nella parte posteriore della macchina, il sistema DELEM DA-66T regolerà automaticamente le posizioni degli assi X e R. Ciò garantisce precisione e una movimentazione ottimale durante il processo di piegatura.

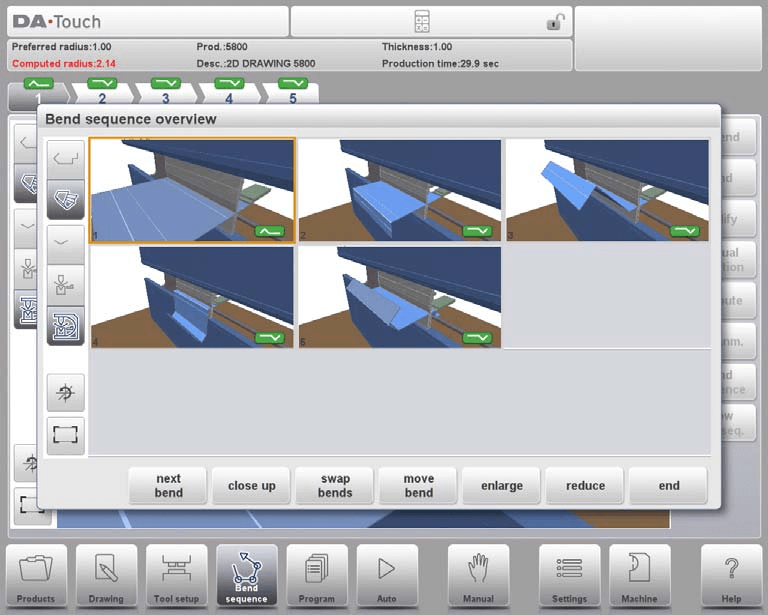

Mostra sequenza di piegatura

Premendo la funzione Mostra sequenza di piegatura viene visualizzata una panoramica grafica della sequenza di piegatura.

È possibile regolare la sequenza di piegatura del DELEM DA-66T in qualsiasi momento dopo aver eseguito la prima piegatura. La panoramica grafica mostra sia le piegature determinate che quelle indeterminate. Utilizza le funzioni per ingrandire, ridurre o ruotare facilmente ogni immagine con un semplice tocco.

Domande frequenti (FAQ)

Conclusione

L'impostazione della sequenza di piegatura DELEM DA-66T richiede un'attenta cura dei dettagli, dall'inserimento di dati accurati su materiali e utensili all'utilizzo dell'interfaccia grafica per regolazioni precise. Seguendo questi passaggi, è possibile ottimizzare pressa piegatricele prestazioni e garantire operazioni di piegatura precise ed efficienti.

Per ulteriore assistenza o per approfondire la procedura di configurazione, non esitate a contattare il nostro team o a consultare le risorse aggiuntive sul nostro sito web. Siamo qui per aiutarvi a massimizzare il potenziale del vostro computer.
