Se desiderate migliorare i vostri processi produttivi e semplificare le operazioni, è fondamentale capire come utilizzare efficacemente la programmazione di ESTUN E300P. Grazie alla possibilità di gestire e memorizzare più programmi, ESTUN E300P riduce significativamente i tempi di configurazione e aumenta l'efficienza nelle attività ripetute. Che si tratti di operazioni a passaggio singolo o multi-fase, questo articolo vi guiderà nell'implementazione di questi processi anche per le attività di piegatura più complesse. Continuate a seguirci e scoprirete come sfruttare al meglio questo potente strumento per ottimizzare il flusso di lavoro e massimizzare la produttività.

Introduzione

Nel mondo di ESTUN E300P La programmazione, distinguendo tra operazioni a fase singola e a più fasi, è fondamentale. Per le operazioni di piegatura più semplici, le operazioni a fase singola sono spesso sufficienti. L'ESTUN E300P è in grado di gestire queste attività con facilità, garantendo precisione ed efficienza. Per operazioni più complesse che prevedono più piegature o angoli variabili, la programmazione a più fasi diventa essenziale. L'ESTUN E300P eccelle nella gestione di queste attività complesse.

Operazioni in un unico passaggio

Inizia impostando i parametri per la tua operazione a singolo passaggio. Questo include la specifica dell'angolo, della velocità e della pressione necessari per il tuo compito specifico. L'interfaccia intuitiva dell'ESTUN E300P semplifica l'inserimento e la regolazione di queste impostazioni, consentendo un processo di configurazione fluido.

Per programmare il processo in base all'angolo dato, è necessario impostare i parametri della matrice:

• Individuare e fare clic sulla riga in cui è elencato l'ID del dado desiderato.

• Selezionare le impostazioni desiderate per la matrice, prestando molta attenzione ai parametri specifici richiesti.

• Utilizzare la tastiera virtuale sullo schermo per immettere con precisione i parametri tecnici dello stampo.

• Confermare le impostazioni cliccando su “Invio” per completare il processo di configurazione.
• Infine, fare clic sul pulsante "Avvia e Interrompi" per eseguire.

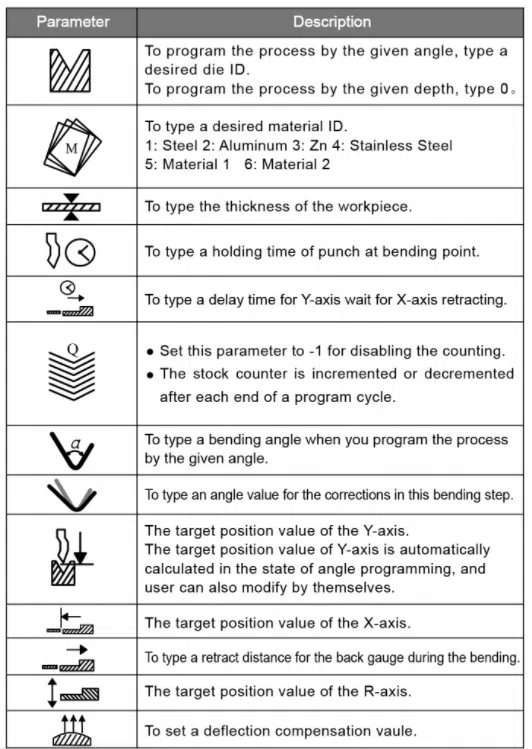

Il diagramma seguente spiega gli scopi di base dei parametri, fornendo un riferimento visivo per garantire una corretta impostazione.

Esempio

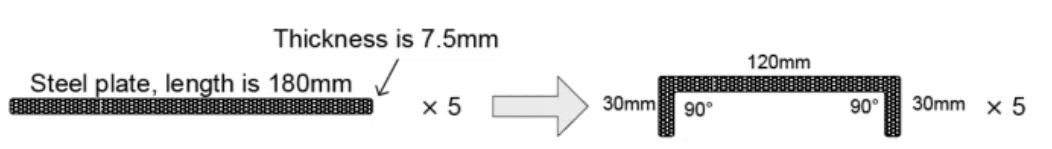

Per descrivere la programmazione prendiamo come esempio il seguente processo.

In questo esempio, esploreremo un processo di piegatura in due fasi utilizzando l'ESTUN E300P per dimostrare tecniche di programmazione efficaci. Configurando i seguenti dati di base, è possibile ottimizzare le prestazioni della macchina per attività specifiche:

• Materiale: Acciaio

• Posizioni dell'asse X: 30 per il primo passaggio e 120 per il secondo

• Angolo di piegatura: 90 gradi

• Spessore del materiale: 7,5 millimetri

• Lunghezza del materiale: 50 millimetri

Programmeremo l'ESTUN E300P in base all'angolo di piegatura specificato, supponendo che l'ID della matrice sia 1. Questa configurazione consente di ottenere precisione ed efficienza nelle operazioni di piegatura.

Inoltre, puoi migliorare il tuo processo impostando altri parametri essenziali basati sull'esperienza passata e sui requisiti specifici del progetto:

• Tempo di mantenimento: Impostare su 3 secondi per garantire il corretto assestamento del materiale e la precisione dell'angolo.
• Ritardo di retrazione: Impostare su 2 secondi per garantire un tempo di transizione adeguato tra i passaggi.
• Distanza di retrazione: Impostare su 5 mm per evitare interferenze con il materiale e garantire un funzionamento regolare.

Applicando queste impostazioni all'ESTUN E300P, è possibile gestire in modo efficiente attività di piegatura in più fasi, ottenendo risultati di alta qualità.

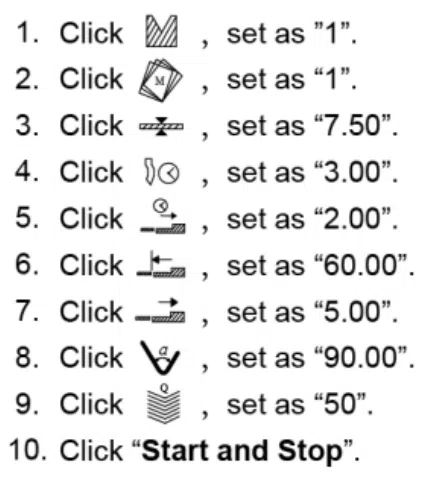

Per eseguire il programma, seguire la procedura seguente.

Ora il servoasse può iniziare il posizionamento. Quando la macchina è pronta, si può iniziare la produzione.

Operazioni multi-step

Inserire e regolare i parametri per ogni fase dell'operazione. Ciò può includere angoli, velocità e pressioni diverse per ogni segmento dell'attività.

• Fare clic sui parametri dell'impostazione desiderata

• Inserire il valore di impostazione sulla tastiera software.

• Fare clic su "Invio" per terminare.

• Impostare altri parametri ripetendo i passaggi da 2 a 4

• Fare clic per accedere ad altri passaggi di lavoro e impostare.

• Infine, fare clic sul pulsante "Avvia e Interrompi" per eseguire.

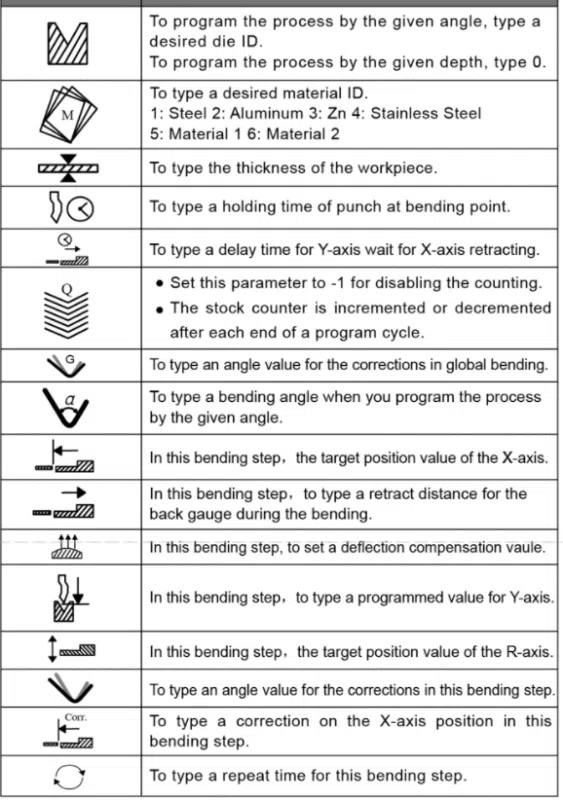

Di seguito è riportata la descrizione delle funzioni delle icone dei parametri, che ti aiuterà a comprenderle e utilizzarle correttamente.

Esempio

Per illustrare le capacità di programmazione dell'ESTUN E300P, esploriamo un esempio specifico che prevede un processo di piegatura in due fasi. In questo scenario, il materiale utilizzato è acciaio, con uno spessore di 7,5. Programmeremo due posizioni dell'asse X: una a 30° e l'altra a 120°. L'angolo di piegatura richiesto è di 90 gradi, con la lunghezza del pezzo impostata a 50°.

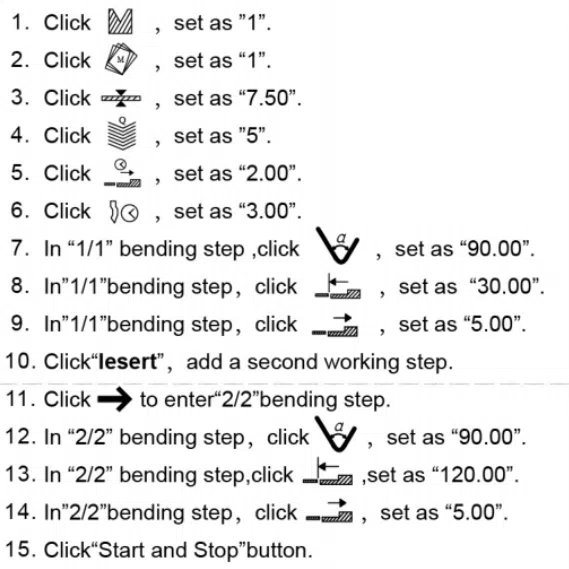

Ecco come puoi impostare questo esempio sull'ESTUN E300P:

Ora il servoasse può iniziare il posizionamento. Quando la macchina è pronta, si può iniziare la produzione.

L'implementazione corretta di questi processi con ESTUN E300P consente di gestire complesse operazioni di piegatura con maggiore controllo e precisione. La programmazione può guidare le sequenze in modo fluido, riducendo l'errore umano e migliorando la qualità complessiva dei prodotti finiti.

Suggerimenti per l'implementazione:

• Valutare la complessità del compito: Decidere se un'attività richiede un approccio in un unico passaggio o in più passaggi in base alla sua complessità.
• Precisione del programma: Utilizzare le funzionalità di programmazione per dettagliare ogni fase di un'operazione in più fasi, assicurando che ogni piegatura venga eseguita con precisione.

Padroneggiando questi aspetti della programmazione ESTUN E300P, è possibile ottimizzare significativamente l'efficienza e la qualità delle operazioni di piegatura. Che si tratti di gestire una serie di piegature semplici o di orchestrare sequenze complesse, l'uso efficace di questo sistema porterà a risultati eccezionali.

Domande frequenti (FAQ)

Conclusione

Padroneggiare la programmazione di ESTUN E300P può migliorare significativamente l'efficienza operativa e la produttività. Seguendo attentamente i passaggi descritti, è possibile gestire efficacemente più programmi, ottimizzare i tempi di configurazione ed eseguire con precisione anche le attività di piegatura più complesse. Ricordatevi di rivedere e aggiornare regolarmente le vostre conoscenze di programmazione per adattarvi alle nuove sfide e mantenere le massime prestazioni nei vostri processi. Per qualsiasi domanda o ulteriore assistenza, non esitate a contattare il nostro team per maggiori dettagli. supportooppure esplora la nostra altra documentazione per ulteriori approfondimenti e suggerimenti.
