Movimentare materiali pesanti può essere impegnativo, ma il sollevatore a vuoto Cantilever per lamiere semplifica il processo, garantendo sicurezza ed efficienza. Scopri come utilizzarlo senza sforzo in questa guida completa.

Per utilizzare un sollevatore a ventosa a sbalzo per lamiere, iniziare fissando saldamente le ventose alla superficie della lamiera, assicurandosi che il sistema di aspirazione sia attivato. Seguire le istruzioni del pannello di controllo per il sollevamento e il posizionamento. Verificare sempre la capacità di carico e le misure di sicurezza prima dell'uso. Questo processo garantisce l'efficienza e riduce il rischio di manipolazione errata.

Pronti ad approfondire i dettagli? Esploriamo ogni passaggio per garantire un sollevamento sicuro ed efficace.

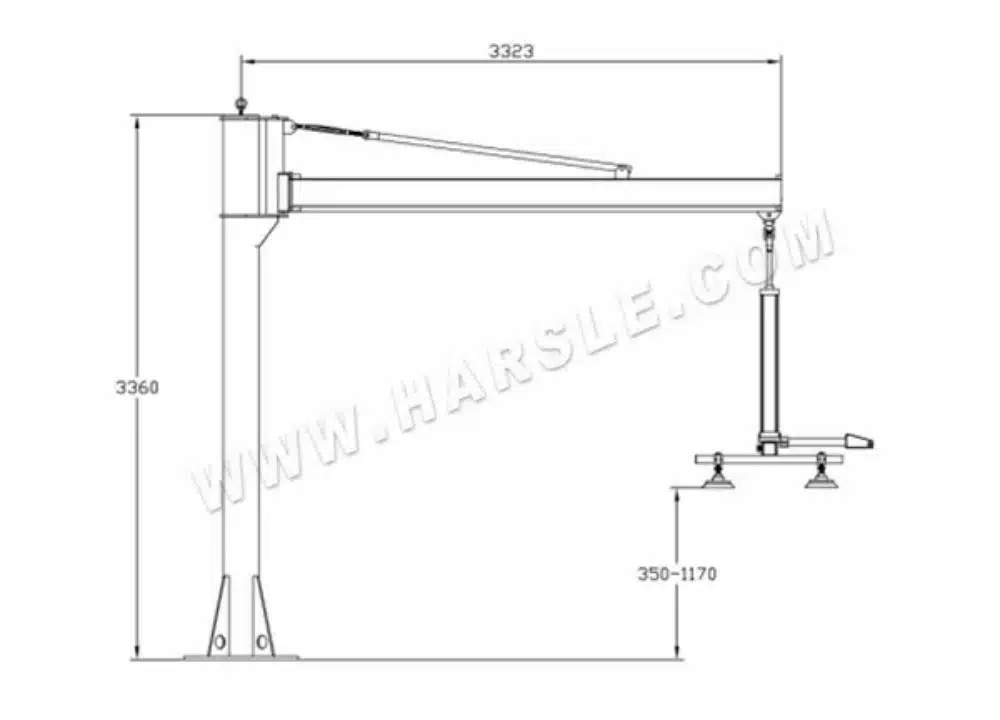

1. Parametri di prestazione del sollevatore a vuoto per lamiere:

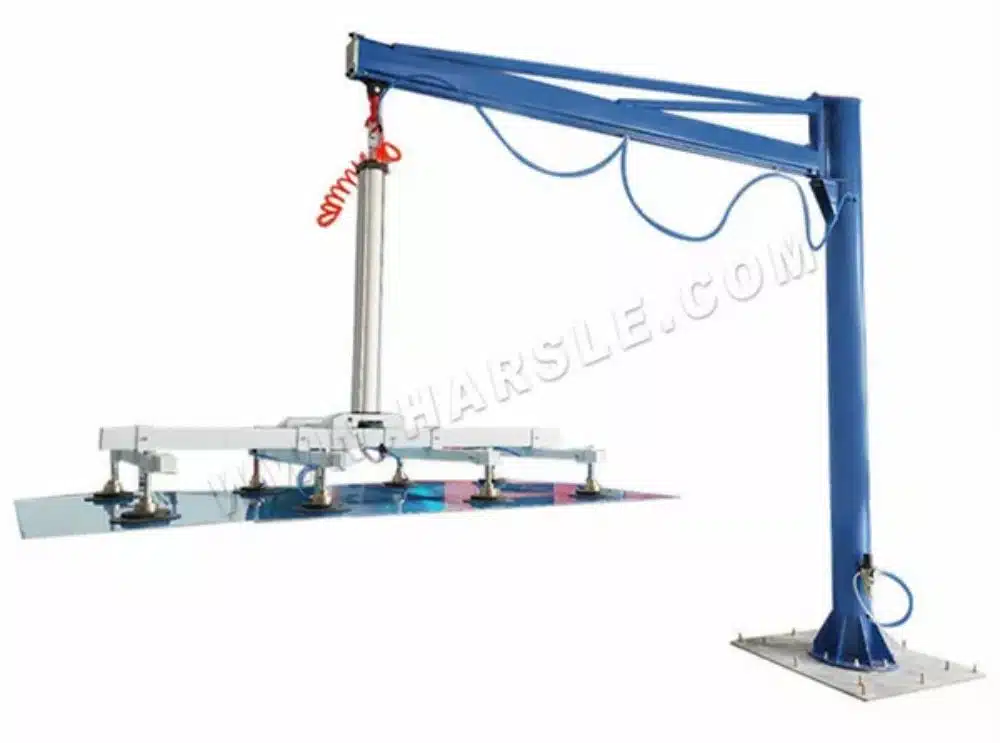

Lamiera Parametri di prestazione del sollevatore a vuoto a sbalzo.

Raggio di lavoro: 700～3200mm

Gamma di sollevamento: 1000 mm

Angolo di rotazione orizzontale: 0～220°

Carico nominale: 300 kg

Formato del foglio: 1500mm*3000mm

Pressione della sorgente d'aria: 0,6-0,8 M Pa

2. Movimentazione e installazione del sollevatore a vuoto a sbalzo:

2.1 Precauzioni

Una volta giunto sul luogo di installazione, il sollevatore a vuoto a sbalzo deve essere utilizzato seguendo scrupolosamente le istruzioni descritte nel presente manuale. Si prega di leggere attentamente e comprendere le seguenti istruzioni:

Pericolo:

● Quando si utilizza una gru o un carrello elevatore per spostare il sollevatore a vuoto a sbalzo, il corpo del booster non può essere supportato manualmente!

● Durante la movimentazione, l'operatore non può salire o sostare sotto il booster!

● Quando si installa la fonte d'aria, è necessario collegarla dopo aver interrotto l'aria e posizionare un cartello ben visibile!

● Prima di avviare il booster, è necessario verificare che l'installazione di ciascun sistema sia corretta e garantire la sicurezza!

● Quando la pressione del manometro del vuoto è inferiore a 0,04 MPa, è vietato aspirare e sollevare la piastra!

● La modifica non autorizzata del prodotto da parte del cliente non rientra nell'ambito della garanzia dell'azienda e l'azienda non ne sarà responsabile!

Avviso:

● È severamente vietato superare il carico massimo del booster. Il sovraccarico causerà gravi conseguenze, come danni all'apparecchiatura!

● L'utilizzo del booster deve essere affidato a personale qualificato!

● È vietato entrare nel raggio d'azione del booster, per non causare lesioni personali!

● È vietato toccare le parti meccaniche in movimento per evitare lesioni personali!

2.2 Ambiente di installazione del sollevatore a vuoto a sbalzo:

● Assicurarsi che l'orizzontalità del terreno di installazione sia compresa tra ±2°.

● Assicurarsi che le fondamenta siano prefabbricate secondo la mappa delle fondamenta fornita dalla nostra azienda.

● Assicurarsi che la posizione delle viti di ancoraggio sia corretta.

● La pressione di alimentazione dell'aria della sorgente d'aria è compresa nell'intervallo 0,6-0,8 MPa. (entro ±10%)

● Assicurarsi che vi sia sufficiente spazio per il movimento del bilanciere nel luogo di installazione e prestare attenzione a posizionare una cintura di sicurezza isolante nell'area di attività del bilanciere.

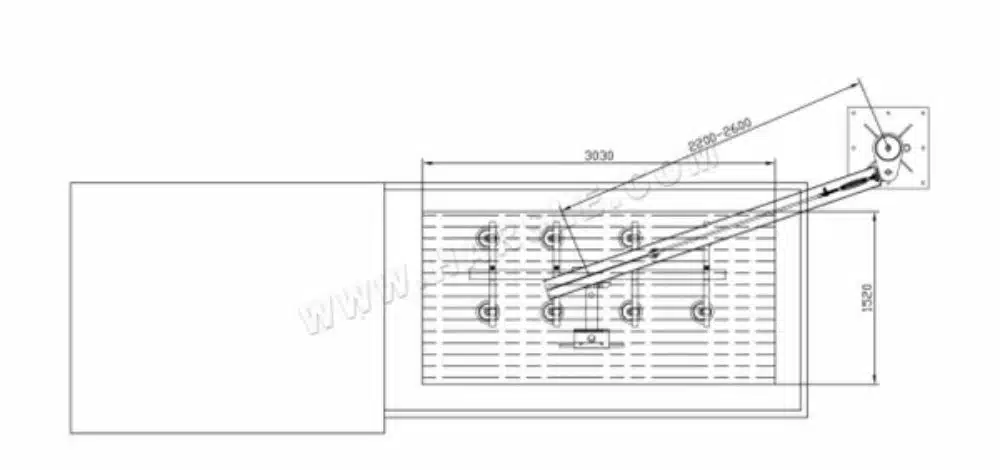

2.3 Il sollevatore a vuoto a sbalzo facilita la posizione di installazione:

Area di installazione del sollevatore a vuoto a sbalzo

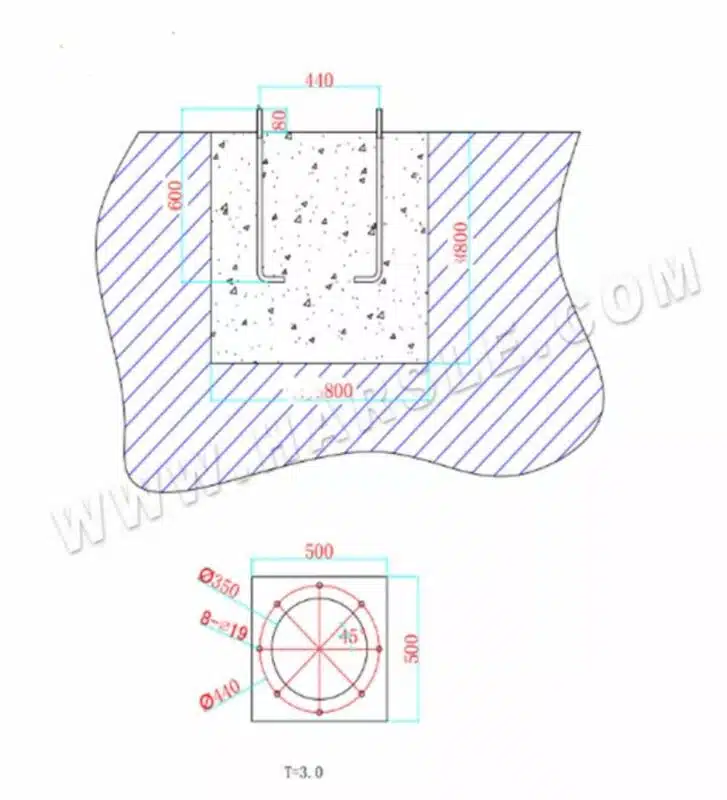

2.4 Produzione di base del sollevatore a vuoto a sbalzo:

I sollevatori a vuoto a sbalzo richiedono fondamenta in calcestruzzo prefabbricate,

● Saldare 6 bulloni ad alta resistenza con sezione filettata M20X80 e lunghezza 580 mm a un'estremità e 4 bulloni con lunghezza 580 mm per formare un telaio rettangolare (come mostrato nella figura)

● Realizzare una piastra di supporto preimpostata spessa 2 mm come mostrato nella figura e con le dimensioni complessive: 700*700*2.

● Durante la prefabbricazione della fondazione, la piastra di supporto preimpostata da 2 mm di spessore è a filo con il terreno e l'altezza della sezione filettata esposta al terreno è di 60 mm. Il centro del bullone di ancoraggio coincide con il centro del foro di posizionamento ∅21 sulla piastra di supporto preimpostata.

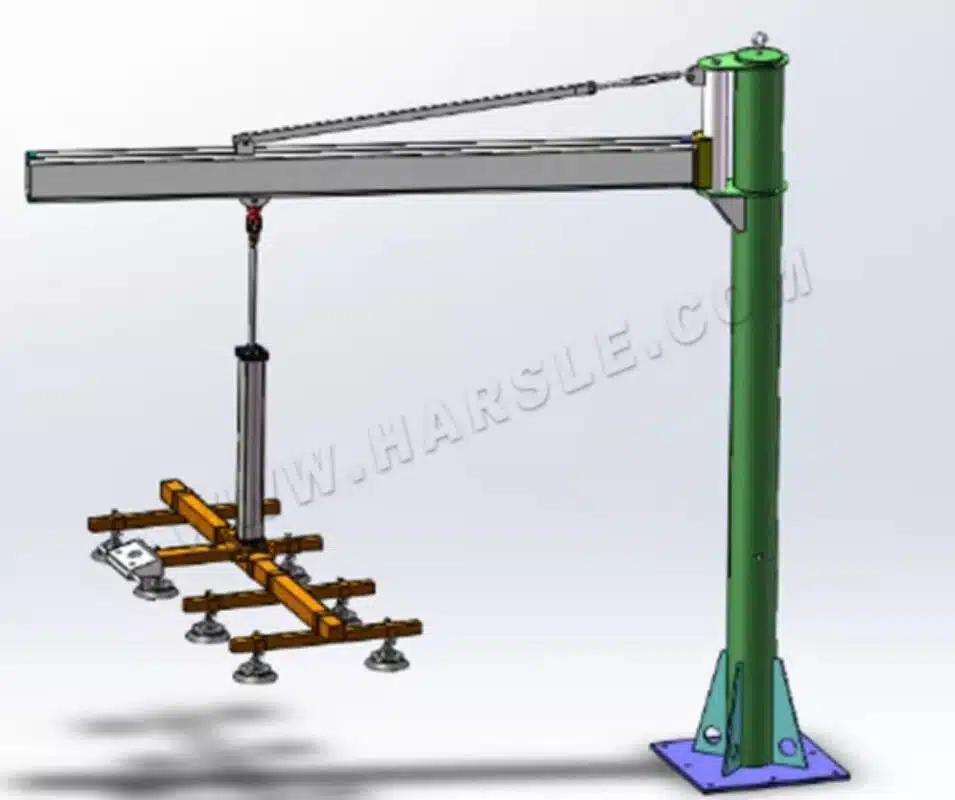

2.5 Installazione del sollevatore a vuoto a sbalzo:

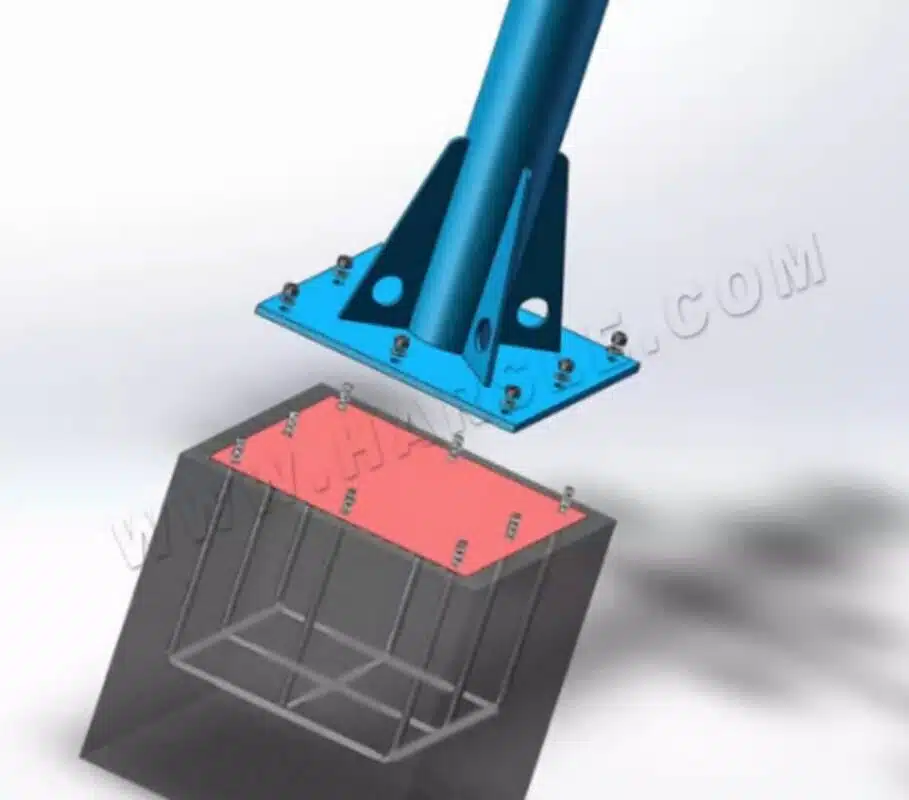

Installazione del corpo meccanico:

● Sollevare la colonna con un mezzo di trasporto o con un carrello elevatore, regolare la posizione e l'altezza, allineare gli 8 fori rotondi sulla base della colonna con gli 8 bulloni riservati sulla fondazione, adagiarla in piano e bloccarla con dadi M20, quindi fissarla saldamente.

Installare il braccio del bilanciere

● Utilizzare una gru o un carrello elevatore per sollevare il bilanciere in modo che sia allo stesso livello della piastra di fissaggio del bilanciere, allinearlo con il foro filettato della piastra di fissaggio del bilanciere e bloccarlo con viti M12.

● Collegare il gruppo cilindro di sollevamento alla puleggia oscillante e fissarlo saldamente.

Collegamento delle linee pneumatiche:

● Il braccio oscillante necessita di due collegamenti pneumatici, uno (tubo rosso) è collegato al palmo diamantato con funzione di adsorbimento tramite una valvola di riduzione della pressione, mentre l'altro (tubo blu) è collegato direttamente al cilindro di sollevamento.

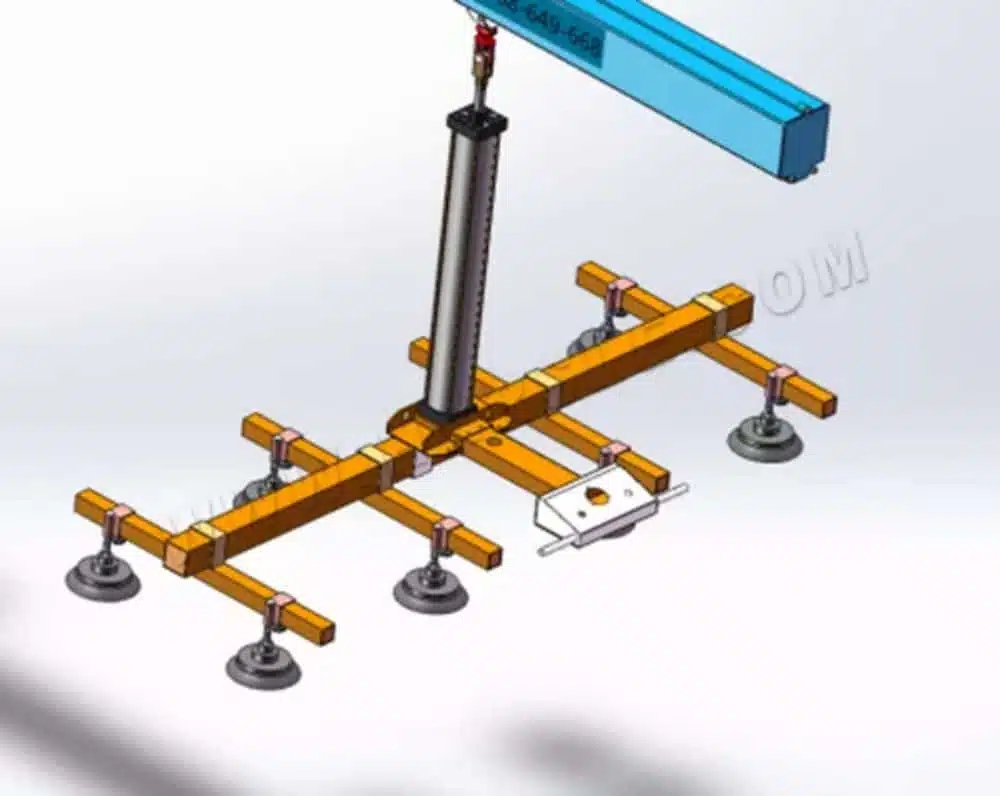

● Collegare le linee del vuoto di ciascun gruppo ventosa.

Debug del sollevatore a vuoto a sbalzo:

● Regolare la pressione dell'aria a circa 0,6-0,8 MPa. Il manometro si trova sulla valvola di sicurezza. La valvola di scarico automatico sul fondo della coppa di separazione olio-acqua scaricherà automaticamente l'acqua quando la pressione dell'aria è bassa.

● Azionare l'interruttore a levetta [Su, Giù] sulla centralina di controllo per far salire e scendere il cilindro di sollevamento. La velocità di salita e discesa del cilindro di sollevamento può essere regolata agendo sulla vite di regolazione posta sul giunto del tubo dell'aria del cilindro di sollevamento. La vite di regolazione all'estremità superiore del cilindro di sollevamento controlla la velocità di salita del cilindro di sollevamento, mentre la vite all'estremità inferiore del cilindro di sollevamento controlla la velocità di discesa.

● Spostare il gruppo ventose per provare ad aspirare la piastra. Spostare il gruppo ventose sulla piastra, azionare l'interruttore [aspirazione] e verificare se la pressione del manometro del vuoto può raggiungere -0,04 MPa. Se è inferiore a -0,04 MPa, verificare se la tubazione e l'interruttore presentano perdite. Può essere utilizzato normalmente.

3. Come utilizzare il sollevatore a vuoto a sbalzo:

3.1 Precauzioni prima dell'uso:

● L'operatore deve sottoporsi a una formazione specifica e attenersi scrupolosamente alle procedure operative di sicurezza.

● Non è consentito trasportare altri oggetti oltre alle targhe indicate.

● Non è consentito trasportare piatti di peso superiore a 300 kg.

● Non lasciare carichi incustoditi in aria.

● Controllare regolarmente che i bulloni e gli elementi di fissaggio siano allentati e, se necessario, serrarli tempestivamente.

● Collegare la fonte d'aria e regolare la pressione della fonte d'aria a 0,6-0,8 MPa.

● Accendere l'alimentazione e verificare che la spia di alimentazione sull'impugnatura sia accesa.

● Controllare se il bordo di ogni ventosa è graffiato.

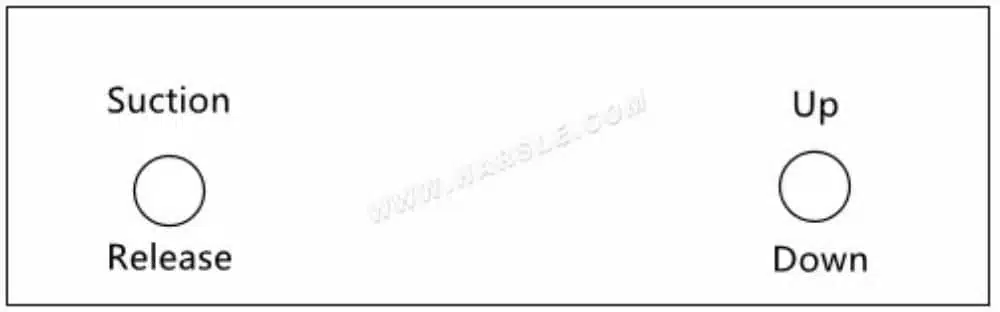

3.2 Introduzione alle funzioni della scatola di controllo del sollevatore a vuoto a sbalzo:

[Aspirazione]: Interruttore del vuoto del gruppo ventosa, spostare l'interruttore verso l'alto per avviare il sistema del vuoto per aspirare il foglio.

[Rilascio]: Interruttore del vuoto del gruppo ventosa, abbassare l'interruttore per spegnere il sistema del vuoto e contemporaneamente soffiare aria nella ventosa per rilasciare il foglio.

[Su]: l'interruttore di controllo del cilindro di sollevamento, spostando l'interruttore verso l'alto, il cilindro di sollevamento si solleverà per azionare il gruppo ventosa.

[Giù]: Spostare l'interruttore verso il basso: il cilindro di sollevamento scenderà per azionare il gruppo ventosa.

4. Manutenzione e cura del sollevatore a vuoto a sbalzo:

Le parti meccaniche e il sistema di controllo di questa apparecchiatura necessitano di manutenzione e controllo regolari. Assicurarsi di spegnere la fonte d'aria e di rimuovere il connettore della fonte d'aria prima di eseguire interventi di manutenzione o di accedere all'area di funzionamento del booster.

4.1 Ispezione giornaliera:

● Controllare la pressione della fonte di pressione dell'aria e la secchezza dell'aria ed eliminare l'umidità nell'accoppiatore pneumatico;

● Verificare che il generatore di vuoto sia normale;

4.2. Manutenzione settimanale:

● Pulire e asciugare il corpo della macchina e fissare i bulloni di ogni parte;

● Controllare la pressione della fonte di pressione dell'aria e la secchezza dell'aria, filtrare la valvola di riduzione della pressione e la valvola di scarico;

● Verificare se il sensore di pressione negativa è normale;

4.3 Manutenzione mensile:

● Pulire la polvere dal booster per assicurarsi che sia pulito;

● Verificare che il tappo pneumatico sia allentato e assicurarsi che sia ben saldo.

● Regolare nuovamente la velocità di esecuzione di ogni azione;

● Controllare se il tubo dell'aria è danneggiato, la pressione della fonte d'aria e la secchezza dell'aria, filtrare la valvola di riduzione della pressione e la valvola di scarico;

● Controllare che i bulloni di tutte le parti mobili siano allentati e serrati e aggiungere olio lubrificante nella quantità appropriata.
