Introduzione

Nella modalità Macchina DELEM DA-58T, accessibile tramite il pannello di navigazione, è possibile configurare le caratteristiche e le impostazioni della macchina che influiscono sui calcoli e sul comportamento. Le impostazioni sono organizzate in diverse schede. Per navigare, è sufficiente toccare e selezionare la scheda desiderata: trascinando orizzontalmente è possibile visualizzare tutte le schede.

Programmazione dei punzoni

Nella modalità macchina DELEM DA-58T è possibile programmare i punzoni aggiungendone di nuovi, modificando quelli esistenti o eliminandoli.

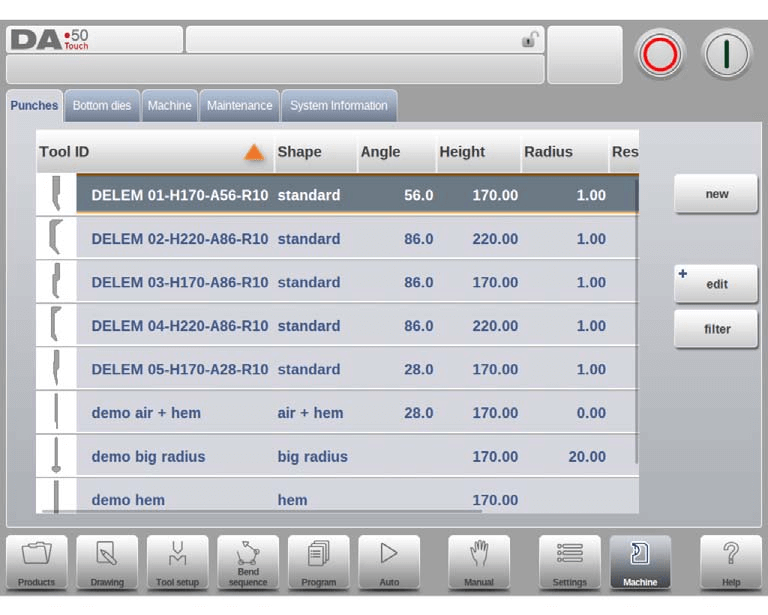

Crea un nuovo pugno

Per programmare gli utensili in modalità macchina DELEM DA-58T, iniziare toccando "Nuovo" nella libreria per creare un nuovo punzone. Utilizzare le funzionalità di programmazione e disegno del controllo per definire il profilo del punzone.

Inizia programmando la forma base e l'ID del punzone. Successivamente, utilizza la procedura guidata per programmare i dettagli della forma.

Forma: Seleziona una forma di punzone di base che corrisponda all'azione di punzonatura richiesta. Le opzioni includono:

• Punzone standard: utilizzato per piegatura ad aria e per la piegatura di base.
• Perforatrice per orli: dotata di fondo piatto per piegature specifiche degli orli.
• Perforatrice per piegature ad aria e orli: adatta per piegature ad aria e orli normali.
• Punzone a raggio grande: progettato per curve a raggio ampio.

ID: Assegna un nome o un numero univoco, fino a 25 caratteri alfanumerici, per identificare l'utensile. Una volta terminato, tocca "Accetta" per passare all'inserimento dei parametri dei dati dell'utensile. Un pop-up ti chiederà di inserire le dimensioni iniziali dell'utensile, con parametri che variano in base alla forma base selezionata.

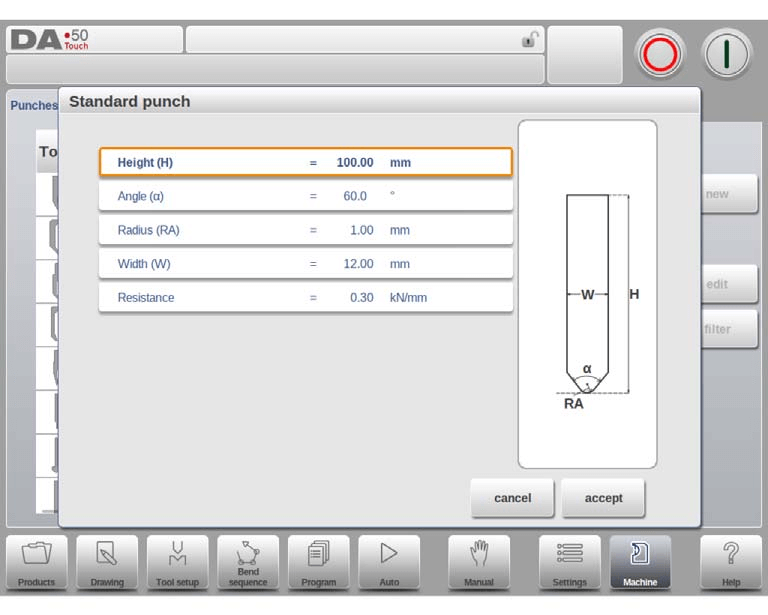

Punzone standard

• Altezza: Altezza dell'utensile. Importante: questo valore di altezza verrà utilizzato nel calcolo della profondità di piegatura.

• Angolo: L'angolo della punta del punzone.

• Raggio: Raggio della punta del punzone. Questo valore verrà utilizzato come raggio interno della piega da realizzare quando il valore del raggio è maggiore del raggio interno, come risultante dal processo di piegatura.

• Larghezza: La larghezza dell'utensile da programmare.

• Resistenza: Forza massima consentita sull'utensile.

Orientamento del disegno del punzone sullo schermo

Per programmare gli utensili sulla modalità macchina DELEM DA-58T, è necessario innanzitutto comprendere l'orientamento del punzone sullo schermo. Il lato destro rappresenta il lato del registro posteriore, con il punto inferiore del punzone allineato con la linea centrale della pressa piegatrice.

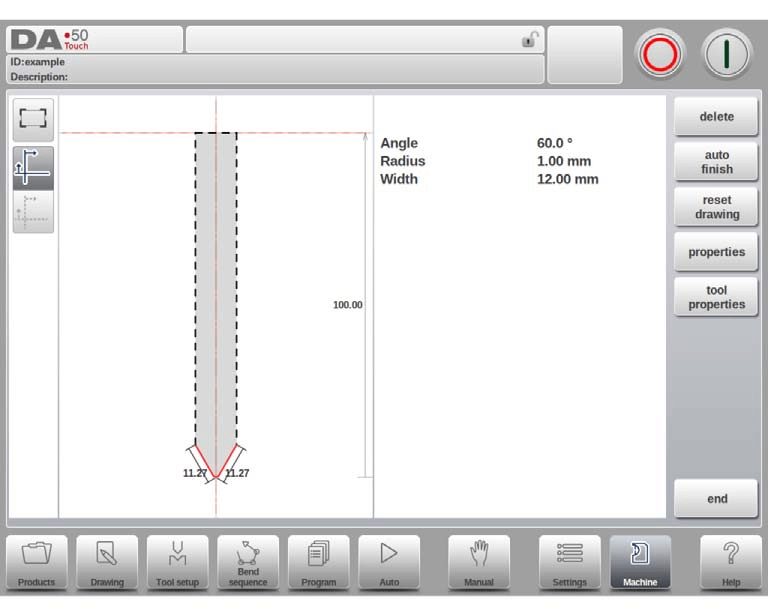

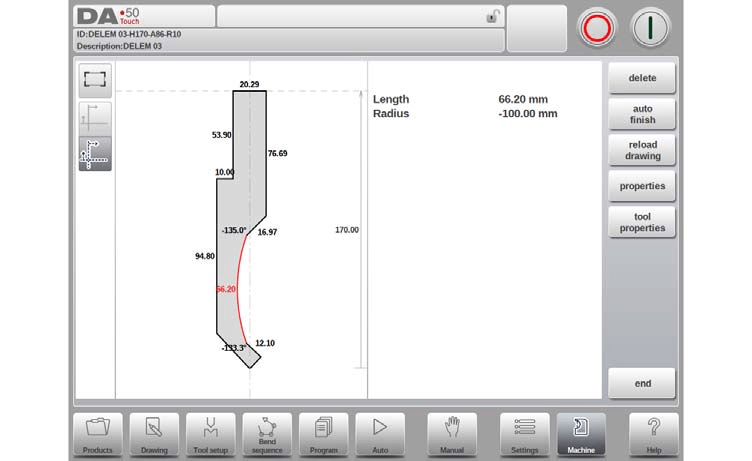

Disegno

Dopo aver inserito i valori tipici, è possibile creare il disegno dell'utensile utilizzando le funzionalità di disegno disponibili. Ciò comporta l'inserimento di valori di angolo e lunghezza della linea, in modo simile al metodo utilizzato per il disegno del prodotto, e l'utilizzo degli strumenti di disegno Touch per una maggiore precisione.

Durante la programmazione degli utensili sulla modalità macchina DELEM DA-58T, sono disponibili diverse funzioni per facilitare la creazione di contorni precisi degli utensili:

• Elimina riga: Rimuovi qualsiasi segmento di linea indesiderato dal disegno dello strumento.

• Finitura automatica: Completa automaticamente il contorno dello strumento fino alla parte superiore dello strumento.

• Ripristina disegno: Ripristina il disegno dell'utensile alla sua forma di base iniziale quando crei un nuovo punzone.

• Ricarica disegno: Ripristina il disegno dell'utensile nella sua forma originale quando si modifica un punzone esistente.

• Proprietà: Modifica le proprietà di una linea o di un angolo, ad esempio aggiungendo/rimuovendo un raggio o modificando la lunghezza.

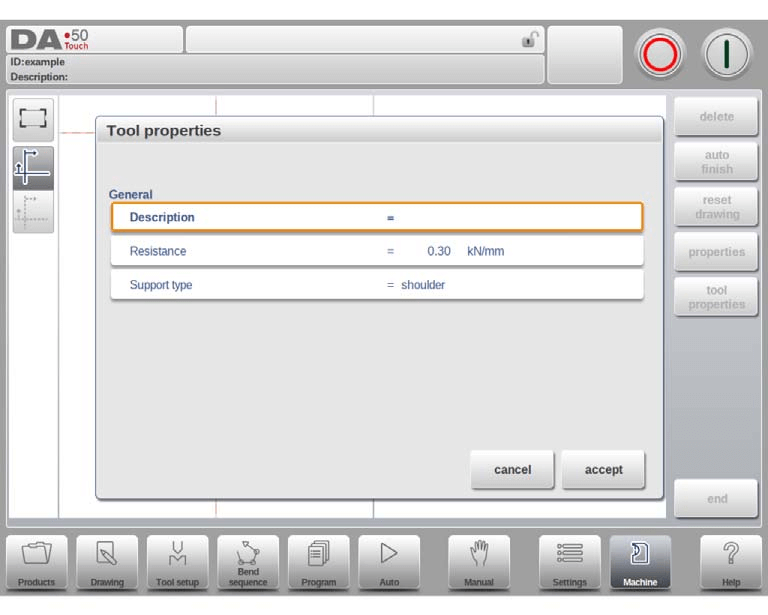

• Proprietà dello strumento: Regola i dati generali e la descrizione dello strumento.

• Descrizione: Modifica il nome o la descrizione dello strumento, fino a 25 caratteri, che appare nella panoramica della libreria degli strumenti.

• Resistenza: Specificare la forza massima consentita sull'utensile.

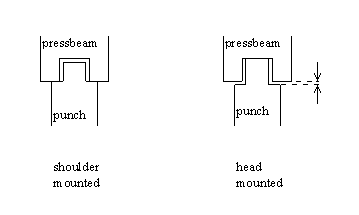

• Tipo di supporto: Regola le diverse impostazioni di montaggio dei punzoni per garantire la precisione; le opzioni includono il montaggio sulla spalla (predefinito) o sulla testa.

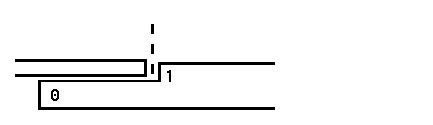

  • 0 = montato sulla spalla (impostazione predefinita)
  • 1 = testa montata

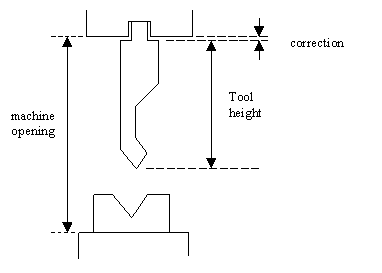

Se si sceglie "montato a spalla", la posizione dell'asse Y viene calcolata in base all'altezza standard dell'utensile. Questa è l'impostazione predefinita.

Se si sceglie "montato sulla testa", viene apportata una correzione per il calcolo dell'asse Y

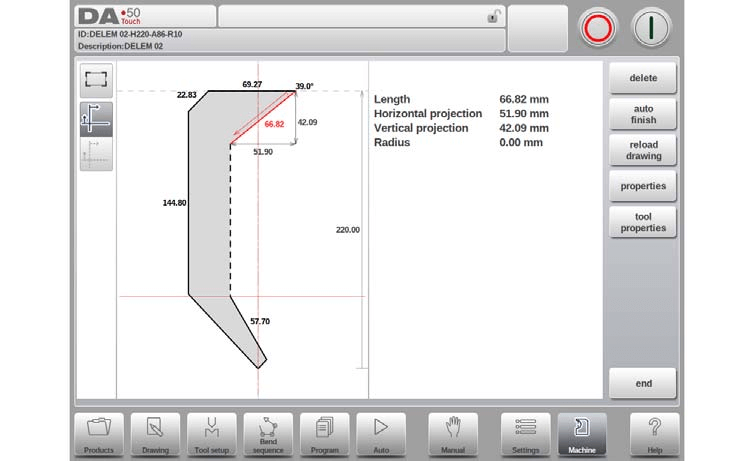

• Modifica il disegno del punzone: Per modificare uno strumento esistente, toccalo nella libreria. Lo strumento appare sullo schermo e può essere modificato con le funzioni di disegno.

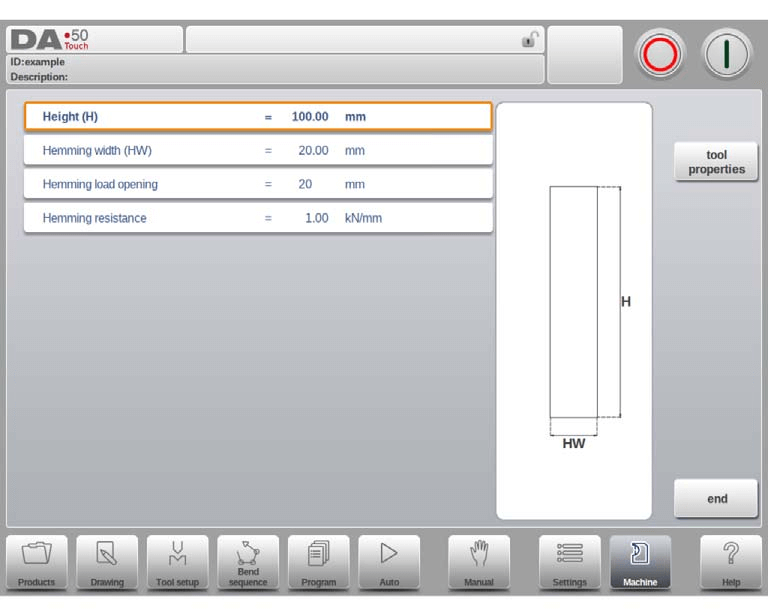

Punzone per piegare l'orlo

• Altezza: Altezza totale dell'utensile, chiave per il calcolo della profondità di piegatura.
• Larghezza orlo: Larghezza programmata dell'utensile per l'orlatura.
• Apertura del carico di orlatura: Posizione di apertura del punzone, considerando il doppio dello spessore della lamiera.
• Resistenza all'orlatura: Forza massima consentita durante l'orlatura.

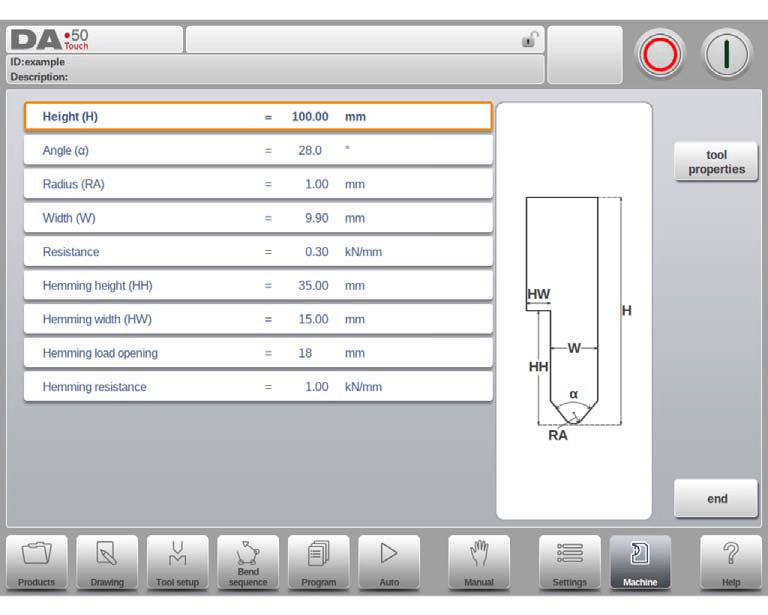

Aria + piega orlo

• Altezza: Altezza totale dell'utensile, fondamentale per calcolare la profondità di piegatura.
• Angolo: Angolo della punta del punzone.
• Raggio: Raggio della punta del punzone, utilizzato come raggio interno per la piegatura quando è maggiore del raggio derivato dal processo.
• Larghezza: Larghezza dell'utensile programmato.
• Resistenza: Forza massima consentita sull'utensile.
• Altezza dell'orlo: Altezza del punzone utilizzato durante l'orlo.
• Larghezza orlo: Larghezza della parte del punzone su cui poggia il prodotto durante l'orlatura.
• Apertura del carico di orlatura: Programmare una posizione di apertura tenendo conto della costruzione della macchina e del doppio dello spessore della lamiera per l'inserimento del prodotto.

• Resistenza all'orlatura: Forza massima consentita sull'utensile durante l'orlatura.

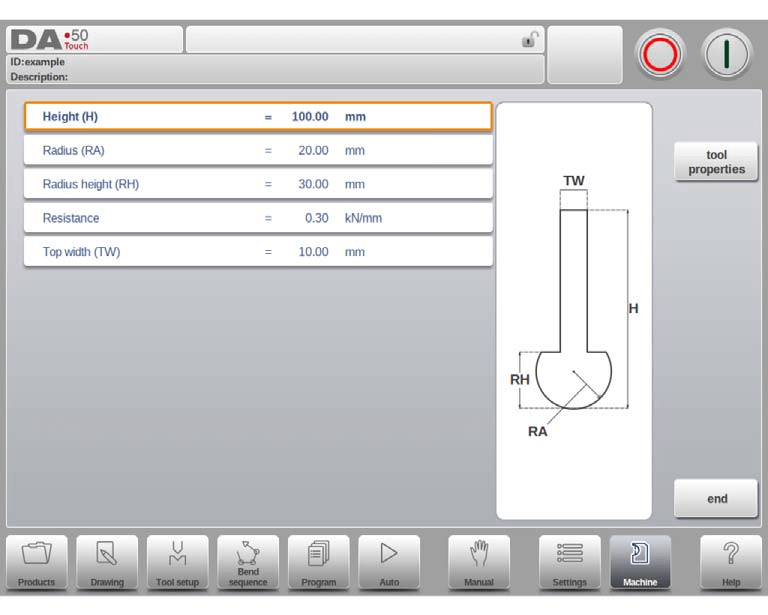

Punzone a raggio grande

• Altezza: Specifica l'altezza totale dell'utensile, fondamentale per calcolare la profondità di piegatura.
• Raggio: Definisce il raggio della punta del punzone.
• Altezza del raggio: Rappresenta l'altezza della sezione a raggio grande di uno strumento speciale, come mostrato nel disegno dei dati di base sullo schermo.
• Resistenza: Indica la forza massima consentita sull'utensile.
• Larghezza superiore: Misura la larghezza sul lato superiore del punzone.

Programmazione degli stampi inferiori

Nella modalità macchina DELEM DA-58T è possibile programmare le matrici inferiori, aggiungerne di nuove, modificare quelle esistenti ed eliminarle secondo necessità.

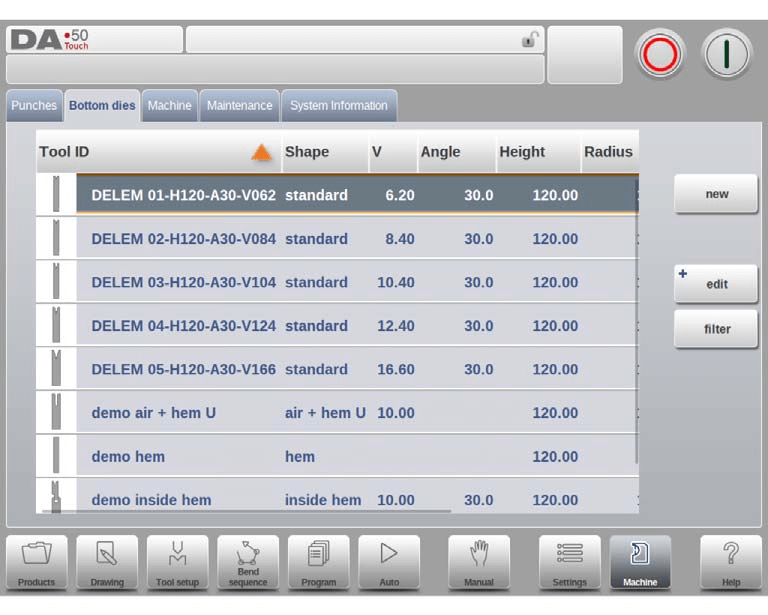

Crea un nuovo dado

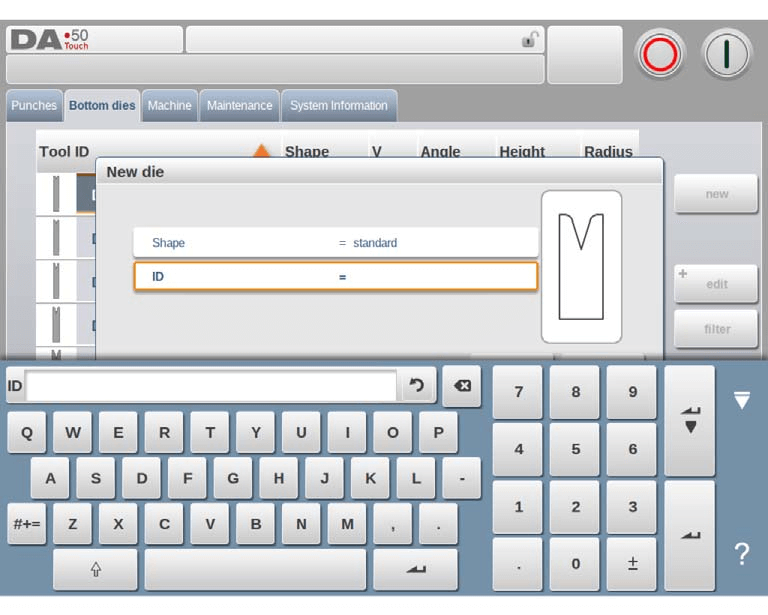

Per creare un nuovo utensile nella modalità macchina DELEM DA-58T, toccare "News" nella libreria degli stampi. Il controllo richiederà la forma dell'utensile e il nome identificativo (ID).

• Forma: Scegli tra diverse forme di matrice per l'azione di matrice necessaria, come la matrice standard per piegatura ad aria, la matrice per piegatura orlo per pieghe orlo specifiche, la matrice per piegatura orlo interno per pieghe ad aria o la matrice a U per piegatura aria + orlo per funzioni specifiche.

• ID: Assegnare un nome o un numero univoco con un massimo di 25 caratteri alfanumerici per identificare lo strumento.

Una volta impostati questi dettagli, tocca "Accetta" per procedere. Apparirà una finestra pop-up che ti chiederà di inserire le dimensioni iniziali e le proprietà dello strumento.

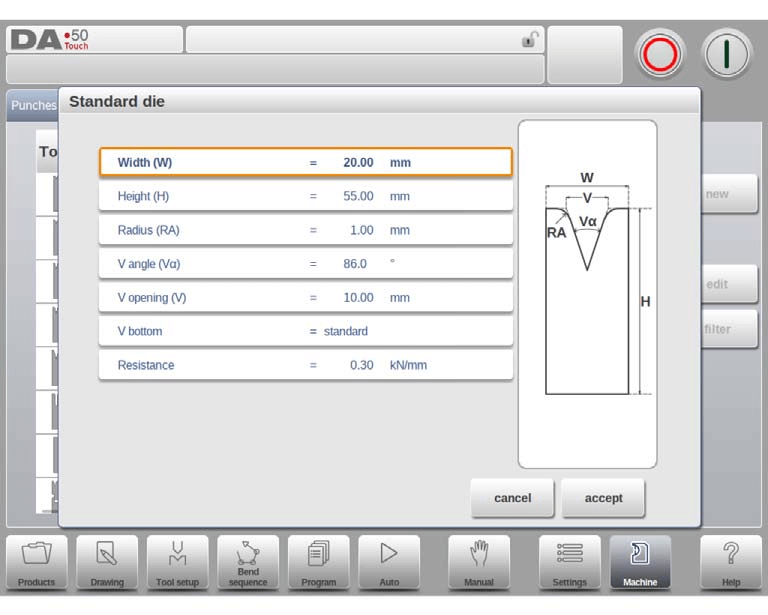

Matrice standard

• Larghezza: Specificare la larghezza dell'utensile per la programmazione.
• Altezza: Inserire l'altezza totale dell'utensile, fondamentale per il calcolo della profondità di piegatura.
• Raggio: Definisce il raggio del bordo dell'apertura a V.
• Angolo V: Imposta l'angolo della matrice.
• V Apertura: Specifica l'apertura a V della matrice. Nota che la larghezza V è la distanza tra le linee di contatto che si incrociano.
• V in basso: Scegli il tipo di fondo dello stampo:
  • Standard: Un angolo acuto.
  • Arrotondato: fondo di uno stampo con raggio, impostato utilizzando il parametro 'Raggio interno'.
  • Piatto: fondo piatto, regolato tramite il parametro 'Larghezza fondo'.
• Resistenza: Imposta la forza massima consentita sull'utensile.
• Orientamento del disegno: Il lato destro dell'utensile è il lato del registro posteriore, con la posizione centrale dell'apertura a V allineata alla linea centrale della pressa piegatrice.
• Disegno: Dopo aver inserito i valori tipici, crea un disegno dello strumento inserendo i valori di angolo e lunghezza della linea. Utilizza gli strumenti di disegno Touch per ulteriori dettagli.

• Elimina riga: Rimuove un segmento di linea dal disegno dello strumento.
• Cambia altezza: Regola la dimensione dell'altezza dello strumento.
• Finitura automatica: Completa automaticamente il contorno dello strumento fino in cima.
• Ripristina disegno: Ripristina il disegno dell'utensile nella sua forma base quando si crea una nuova matrice.
• Ricarica disegno: Ricarica il disegno dell'utensile nella sua forma iniziale quando modifichi una matrice esistente.
• Proprietà: Modifica attributi specifici della linea o dell'angolo, ad esempio aggiungendo/rimuovendo un raggio o cambiando la lunghezza.
• Proprietà dello strumento: Modifica i dati e le descrizioni degli strumenti generici.
• Descrizione: Modifica il nome o la descrizione dello strumento (fino a 25 caratteri), che appare nella panoramica della libreria degli strumenti.
• Resistenza: Definisce la forza massima ammissibile sull'utensile.
• Offset di sicurezza X: Imposta una zona di sicurezza (valore minimo dell'asse X) per evitare collisioni quando viene utilizzato un asse R.
• Muto: Specificare la distanza sopra il foglio in cui si verifica la variazione di velocità.

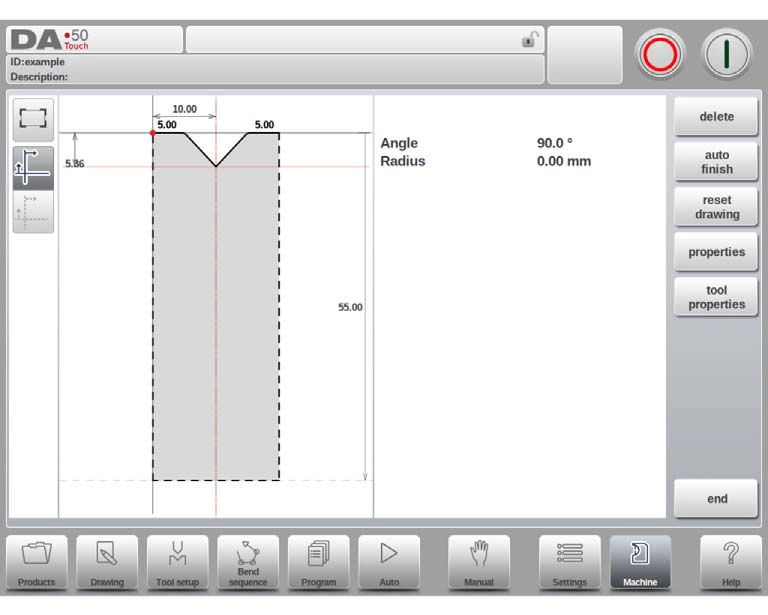

Modifica il disegno dello stampo: Per programmare gli utensili nella modalità macchina DELEM DA-58T, toccare un utensile nella libreria per modificare il disegno della matrice con le funzioni di disegno disponibili.

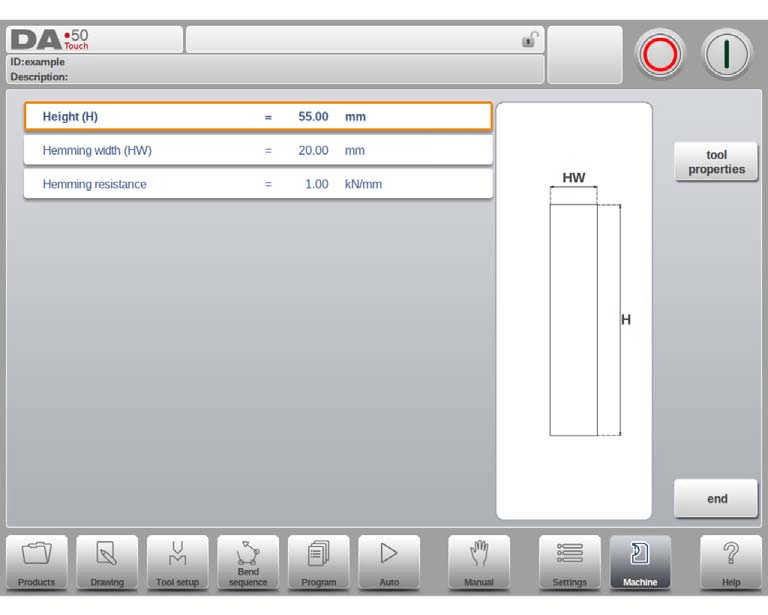

Fustella per piegare l'orlo

• Altezza: Questa è l'altezza totale della matrice per la piegatura dell'orlo. È fondamentale per calcolare con precisione la profondità della piega.
• Larghezza orlo: Programmare la larghezza dell'utensile in base alle esigenze di operazioni specifiche.
• Resistenza all'orlatura: Monitorare e rispettare la forza massima consentita per proteggere l'utensile durante i processi di orlatura.

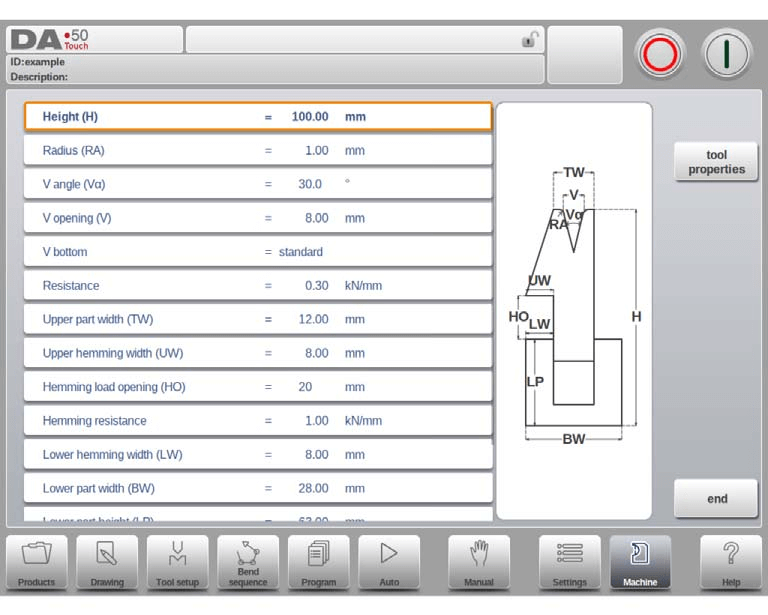

Fustella per piegatura orlo interno

• Altezza: Indica l'altezza dell'utensile, fondamentale per il calcolo della profondità di piegatura.
• Raggio: Raggio dei bordi dell'apertura a V.
• Angolo V: L'angolo del dado.
• V Apertura: Larghezza dell'apertura a V della matrice.
• Tipi di fondo a V:
  • Standard: Angolo acuto.
  • Girare: Raggio impostato tramite 'Raggio interno'.
  • Piatto: Dimensionato con 'Larghezza inferiore'.
• Resistenza: Forza massima che l'utensile può gestire.
• Larghezza parte superiore: Larghezza della sezione superiore della matrice.
• Larghezza orlo superiore: Larghezza del segmento nella parte superiore per l'orlo.
• Apertura del carico di orlatura: Altezza di apertura della matrice per posizionare prodotti con pieghe di orlo.
• Resistenza all'orlatura: Forza massima durante il processo di orlatura.
• Larghezza orlo inferiore: Larghezza del segmento nella parte inferiore per l'orlo.
• Larghezza parte inferiore: Larghezza della sezione inferiore della matrice.
• Altezza della parte inferiore: Altezza della sezione inferiore dello stampo.
• Tipi di stampi per orlatura interna:
  • Primavera aperta: Si avvia in posizione aperta tramite una molla interna.
  • Aperto e bloccato: Posizione alta bloccata di default per la piegatura; sbloccata per l'orlatura.
  • Normalmente chiuso: Posizione bassa chiusa; attivare per orlare.
• Regola la decompressione: Abilita l'aggiunta dell'apertura del carico di orlatura alla distanza di decompressione (solo matrici con apertura a molla). Disattivato per impostazione predefinita.

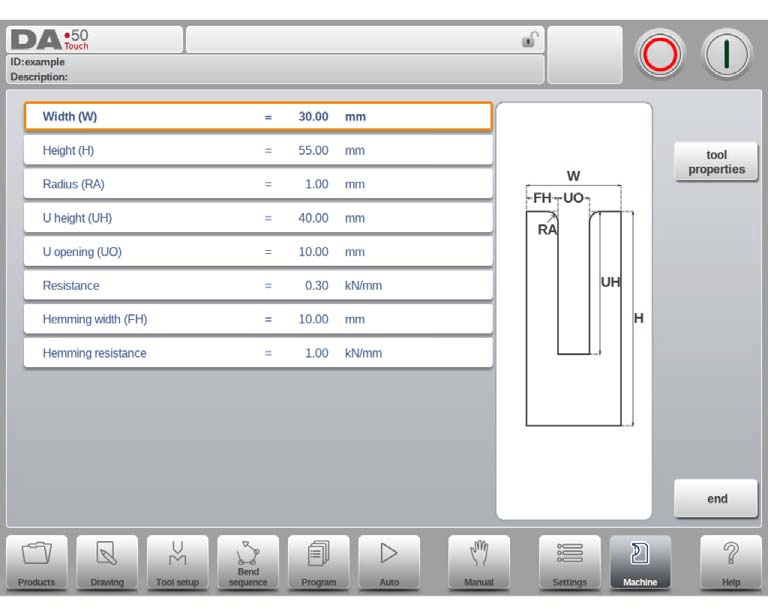

Fustella a U per piegatura orlo + aria

• Larghezza: Programmare la larghezza dell'utensile.
• Altezza: Altezza totale dell'utensile, fondamentale per i calcoli della profondità di piegatura.
• Raggio: Raggio del bordo dell'apertura a U.
• Altezza U: Altezza di apertura a U dello stampo.
• Apertura a U: Larghezza di apertura a U dello stampo.
• Resistenza: Forza massima consentita sull'utensile.
• Larghezza orlo: Larghezza anteriore per il supporto della piega dell'orlo.
• Resistenza all'orlatura: Forza massima consentita durante l'orlatura.

Macchina

La modalità macchina DELEM DA-58T incorpora le dimensioni del registro posteriore, inclusi i movimenti degli assi R e X, tenendo conto delle potenziali collisioni tra pezzo in lavorazione e registro posteriore.

• Posizioni del calibro: Consente fino a quattro posizioni di misura. Una volta modificata, viene visualizzata una finestra pop-up per la programmazione delle dimensioni delle dita.
• Posizione di appoggio predefinita: Utilizzato durante le sequenze di piegatura automatiche quando le posizioni dell'asse X superano i limiti, impedendo la selezione manuale del livello di sovrapposizione. Significato dei numeri di sovrapposizione: Sovrapposizione = 1

• Offset calibro R: Questo offset regola la posizione del registro posteriore se il suo posizionamento è contro il bordo del foglio, valido solo per la posizione del registro 0, consentendo valori negativi per una posizione inferiore.
• Dimensioni delle dita del registro posteriore:
  • Larghezza: Applicabile quando è installato un asse Z automatico.
  • Altezza (FH): Si riferisce all'altezza del primo dito.
  • Lunghezza (FL): Si riferisce alla lunghezza del primo dito.
• Correzione della posizione X: Regolare l'asse meccanico in modo che corrisponda al valore visualizzato utilizzando un parametro di correzione calcolato (CX).

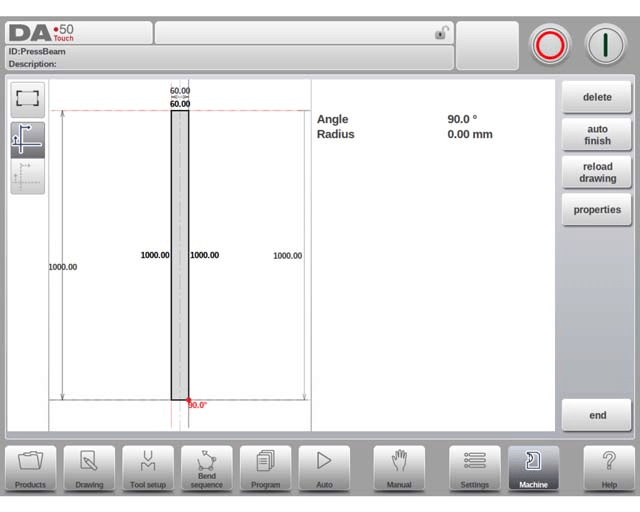

Tocca "Modifica trave pressata" per disegnare i dettagli della trave pressata, in modo simile al disegno degli utensili. Puoi farlo toccando e disegnando oppure inserendo la lunghezza dei lati e indicando la direzione del lato successivo.

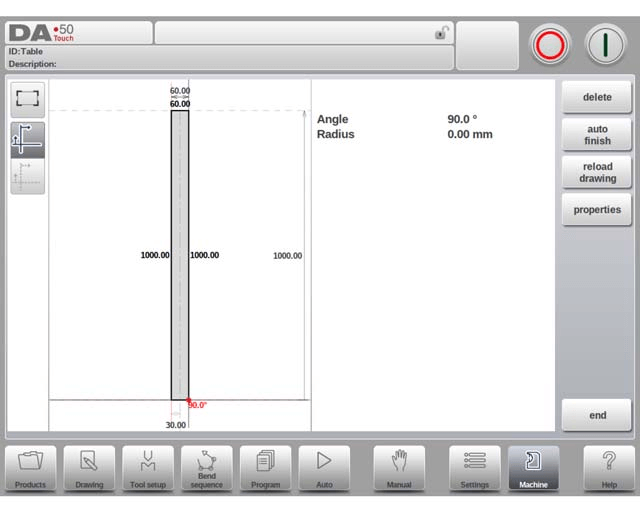

Tocca "Modifica tabella" per disegnare i dettagli della tabella, in modo simile al disegno degli utensili. Puoi farlo toccando e disegnando oppure specificando la lunghezza dei lati e indicando la direzione del lato successivo.

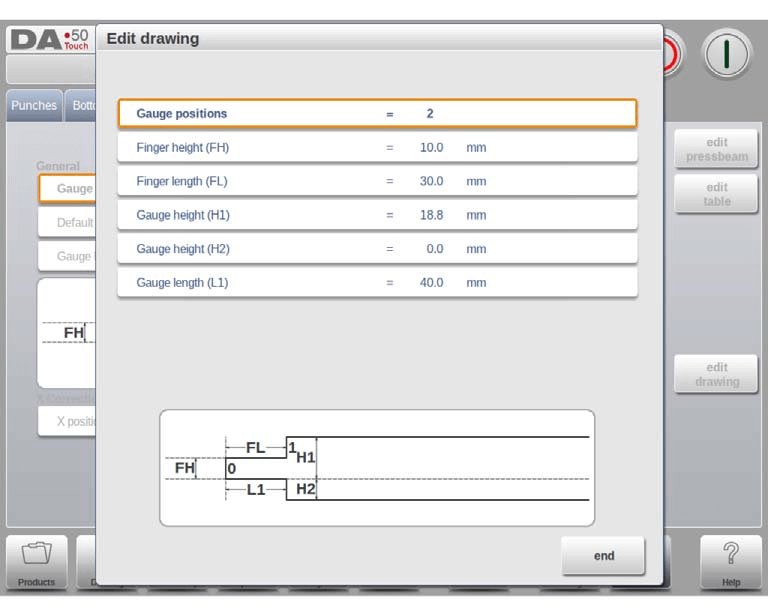

Toccare Modifica disegno per visualizzare il disegno del registro posteriore in cui è possibile programmare le dimensioni del dito del registro posteriore.

• Dimensioni aggiuntive del calibro:
  • Altezza (H1, H3, H4) E Lunghezza (L2, L3): Definisci livelli di sovrapposizione aggiuntivi.
  • Base del calibro: Definito da altezza (H2) e lunghezza (L1).

Funzionalità di disegno per utensili e forme di macchine

Nella modalità Macchina di DELEM DA-58T, le funzionalità di disegno avanzate consentono agli utenti di abbozzare utensili e forme di lavorazione per garantire realismo e prevenire le collisioni. Gli utenti possono definire le forme segmento per segmento o modificare i segmenti esistenti per una maggiore precisione.

I punti chiave includono:

• Assicurarsi che le forme siano chiuse; utilizzare la funzione di completamento automatico per assistenza.

• L'altezza influisce sui calcoli di flessione, cruciali per i risultati.

• Le linee possono avere raggi e agganciarsi per l'allineamento.

• Per la programmazione della linea utilizzare lunghezza, proiezione e angolo; il sistema regola automaticamente questi valori.

• Le linee guida misurano le distanze tra i punti e consentono regolazioni precise. Possono essere disattivate per una visualizzazione più chiara dei disegni.

Domande frequenti (FAQ)

Conclusione

La corretta programmazione degli strumenti sulla modalità macchina DELEM DA-58T implica la creazione e la modifica di punzoni con precisione, l'utilizzo di funzionalità di disegno per una rappresentazione accurata delle forme e il mantenimento di aggiornamenti e controlli regolari del sistema. Questi passaggi miglioreranno l'efficienza e la longevità della macchina.

Una corretta configurazione e manutenzione sono essenziali per garantire la longevità e le prestazioni della vostra macchina. Seguendo queste linee guida, potrete ridurre al minimo i tempi di fermo e migliorare l'efficienza produttiva. Per ulteriore assistenza o supporto dettagliato, non esitate a contattare il nostro team. Inoltre, consultate la nostra documentazione completa per ulteriori approfondimenti su come sfruttare al meglio il potenziale di DELEM DA-58T.
