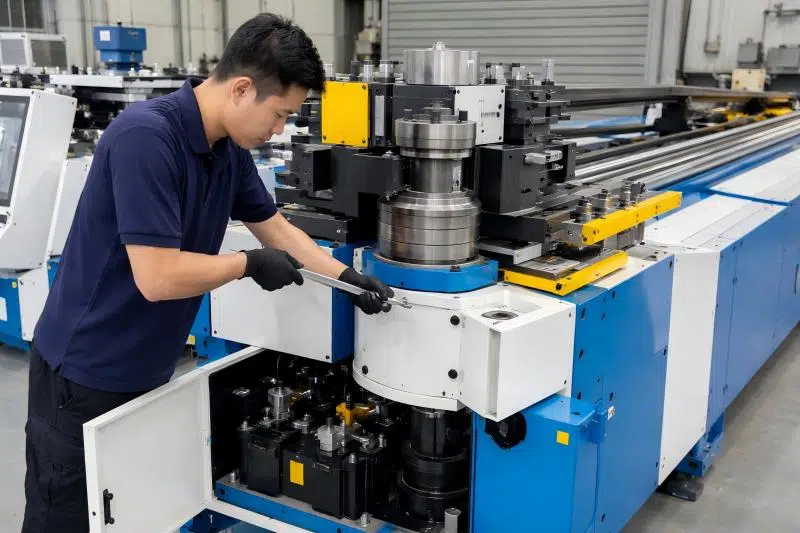

Revisione annuale del piegatubi è spesso la prima cosa a cui pensano gli operatori quando le curvatubi iniziano a perdere precisione, subiscono fermi macchina imprevisti o producono risultati di piegatura incoerenti. Se stai cercando una spiegazione chiara e pratica di cosa dovrebbe includere una revisione professionale, sei nel posto giusto. In questo articolo, ti guiderò attraverso gli elementi chiave di una revisione annuale completa della curvatubi, spiegando quali componenti devono essere ispezionati, regolati, sottoposti a manutenzione e verificati per garantire l'affidabilità della macchina a lungo termine. Che tu gestisca una singola curvatubi CNC o supervisioni un'intera linea di produzione, questa guida ti aiuterà a capire cosa comporta realmente una corretta revisione annuale e perché è essenziale.

Perché un Piegatubi È necessaria una revisione annuale

La revisione annuale di una piegatubi va ben oltre la manutenzione ordinaria giornaliera o settimanale. Nel corso di un intero anno di funzionamento, si accumulano piccole anomalie nei componenti meccanici, nei sistemi idraulici, nei comandi elettrici e nell'allineamento degli utensili. Questi cambiamenti graduali spesso passano inosservati finché non causano scarti, rilavorazioni o guasti improvvisi.

Una revisione annuale professionale è progettata per ripristinare la macchina in condizioni stabili e prevedibili. Si concentra sul controllo dell'usura, sulla ricalibrazione di precisione, sull'ottimizzazione del sistema e sulla sostituzione preventiva dei componenti critici prima che si verifichino guasti.

Ispezione e ripristino del sistema meccanico

Ispezione del telaio strutturale e delle unità di serraggio

Il primo passo nella revisione annuale di una piegatubi è un'ispezione approfondita della struttura meccanica della macchina. Inizio sempre controllando il telaio della macchina, il braccio di piegatura, la matrice di serraggio, la matrice di pressione e i componenti del carrello per verificare la presenza di deformazioni, crepe o usura anomala.

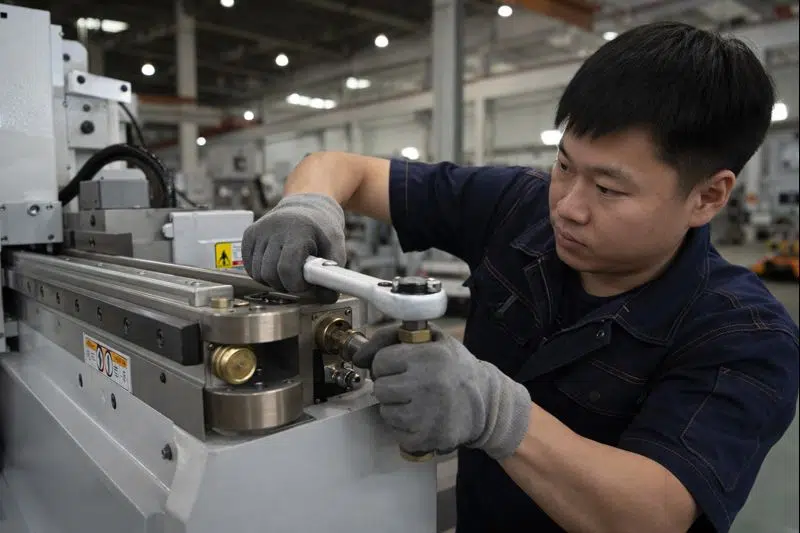

Qualsiasi allentamento nei bulloni o negli elementi di fissaggio può influire direttamente sulla precisione di piegatura. Durante la revisione, tutti i dispositivi di fissaggio critici devono essere controllati e serrati nuovamente secondo le specifiche, garantendo la stabilità strutturale a lungo termine.

Valutazione di cuscinetti, guide e slitte

L'usura di cuscinetti e guide è una delle cause più comuni di vibrazioni ed errori di posizionamento. Durante una revisione professionale, le guide lineari, i cuscinetti rotanti e le superfici di scorrimento devono essere ispezionati per verificare la presenza di rigature, usura irregolare o contaminazione.

Se i percorsi di lubrificazione sono ostruiti o il grasso è deteriorato, i componenti potrebbero apparire in buone condizioni estetiche, ma avere scarse prestazioni sotto carico. La pulizia, la rilubrificazione o la sostituzione dei cuscinetti usurati sono parte integrante di qualsiasi efficace revisione annuale della piegatubi.

Revisione e collaudo del sistema idraulico

Condizioni e filtrazione dell'olio idraulico

Le prestazioni idrauliche influiscono direttamente sulla costanza della forza di piegatura. Nell'ambito della revisione annuale del piegatubi, è necessario campionare l'olio idraulico e valutarne la contaminazione, l'ossidazione o l'umidità. Anche un olio apparentemente pulito può perdere viscosità e proprietà lubrificanti nel tempo.

I filtri devono essere sostituiti e il serbatoio idraulico deve essere pulito in presenza di fanghi o sedimenti. Questo passaggio, da solo, può migliorare significativamente la reattività e la stabilità del sistema.

Ispezione di valvole, pompe e cilindri

Le valvole di controllo e le pompe vengono ispezionate per rilevare eventuali perdite, instabilità di pressione e rumori anomali. I cilindri devono essere controllati per verificare l'usura delle guarnizioni e i danni alla superficie dello stelo. Una revisione professionale verifica la pressione del sistema rispetto ai parametri di fabbrica e, se necessario, regola le valvole di sicurezza per ripristinare il corretto controllo della forza.

Verifica del sistema elettrico e di controllo

Controllo dei servomotori e dei sistemi di azionamento

Le moderne piegatubi CNC si affidano in larga misura ad assi servocomandati. Durante la revisione annuale della piegatubi, servomotori, giunti e cinghie di trasmissione vengono ispezionati per verificare usura, disallineamento o gioco. I segnali di feedback dell'encoder devono essere controllati per garantire un posizionamento accurato.

Anche un piccolo disallineamento in questa fase può causare errori di piegatura cumulativi, soprattutto nei programmi ad alta precisione o multiraggio.

Revisione del sistema CNC, dei parametri e del software

I parametri del sistema di controllo possono variare a causa di regolazioni precedenti o aggiornamenti software. Consiglio sempre di rivedere i parametri degli assi, le curve di accelerazione e i limiti di sicurezza durante una revisione annuale. Il software dovrebbe essere aggiornato solo dopo aver completato il backup dei parametri.

Questo passaggio garantisce che la revisione annuale del Tube Bender non solo ripristini le condizioni dell'hardware, ma mantenga anche una logica di controllo stabile e ottimizzata.

Calibrazione della precisione degli utensili e della piegatura

Ispezione e sostituzione dell'usura degli utensili

Mandrini, matrici di raschiatura, matrici di pressione e matrici di serraggio sono a contatto diretto con il materiale e sono soggetti a usura graduale. Nell'ambito della revisione annuale della piegatubi, le superfici degli utensili devono essere misurate e ispezionate per verificare la presenza di deformazioni o lucidature eccessive.

Sostituire gli utensili usurati prima che causino difetti è molto più conveniente che correggere in un secondo momento gli scarti o i reclami dei clienti.

Calibrazione dell'angolo di piegatura, del raggio e della ripetibilità

Dopo aver stabilizzato i sistemi meccanici e idraulici, è necessario ricalibrare la precisione di piegatura. Ciò include la verifica degli angoli di piegatura, del raggio di curvatura e della compensazione del ritorno elastico. Le piegature di prova devono essere eseguite in condizioni di produzione reali per confermarne la ripetibilità.

Una revisione annuale professionale del piegatubi si conclude sempre con risultati di calibrazione documentati, che forniscono un chiaro riferimento per la manutenzione futura.

Sistemi di sicurezza e controlli di conformità

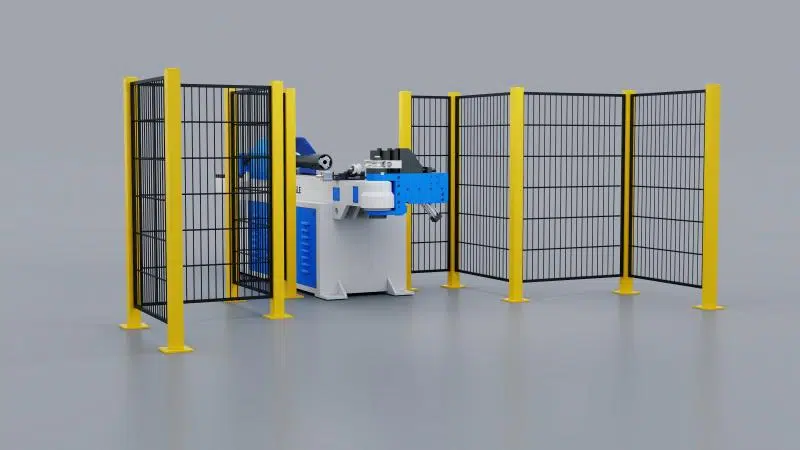

La sicurezza è un aspetto fondamentale di qualsiasi revisione. Circuiti di arresto di emergenza, barriere fotoelettriche, porte di sicurezza e interblocchi devono essere testati per garantirne un funzionamento affidabile. Componenti di sicurezza difettosi non solo rischiano di causare incidenti, ma possono anche causare arresti imprevisti della macchina.

Una revisione annuale completa del piegatubi include il collaudo funzionale di tutti i sistemi di sicurezza in condizioni di guasto simulate.

Documentazione e pianificazione della manutenzione

Registri di revisione e programmazione della manutenzione futura

Il passaggio finale è la documentazione. Tutti i risultati delle ispezioni, le parti sostituite, i valori di calibrazione e le regolazioni dei parametri devono essere registrati. Queste registrazioni costituiscono la base per la pianificazione della manutenzione predittiva e aiutano a identificare modelli di usura ricorrenti.

Una revisione annuale ben documentata del piegatubi rende la risoluzione dei problemi futuri più rapida e precisa.

Domande frequenti

Conclusione

Un professionista Piegatubi La revisione annuale non è solo una lista di controllo: è un processo sistematico che ripristina l'integrità meccanica, la stabilità idraulica, la precisione del controllo e la sicurezza operativa. Includendo l'ispezione strutturale, la manutenzione idraulica, la verifica del controllo, la calibrazione degli utensili e una documentazione dettagliata, è possibile prolungare la durata della macchina, migliorare l'uniformità della piegatura ed evitare costose interruzioni della produzione. Se desiderate una guida personalizzata per la vostra specifica macchina curvatubi o per i requisiti di produzione, vi consiglio di contattare un team di assistenza professionale o di consultare la documentazione tecnica HARSLE aggiuntiva per un supporto più approfondito.
