Fondazioni e ancoraggi per piegatubi Sono spesso le vere cause per cui una curvatubi vibra, perde precisione o addirittura si sposta dopo l'installazione, piuttosto che problemi con la macchina stessa. Se stai cercando una guida chiara e pratica su fondazioni e ancoraggi per curvatubi, sei nel posto giusto. In questo articolo, spiegherò come soddisfare correttamente i requisiti di fondazioni e ancoraggi per curvatubi, dalla preparazione del pavimento alla scelta dei bulloni di ancoraggio. Che tu stia installando una nuova curvatubi CNC o trasferendo una macchina esistente, questa guida ti aiuterà a evitare errori comuni, a mantenere la precisione di piegatura e a garantire un funzionamento stabile a lungo termine.

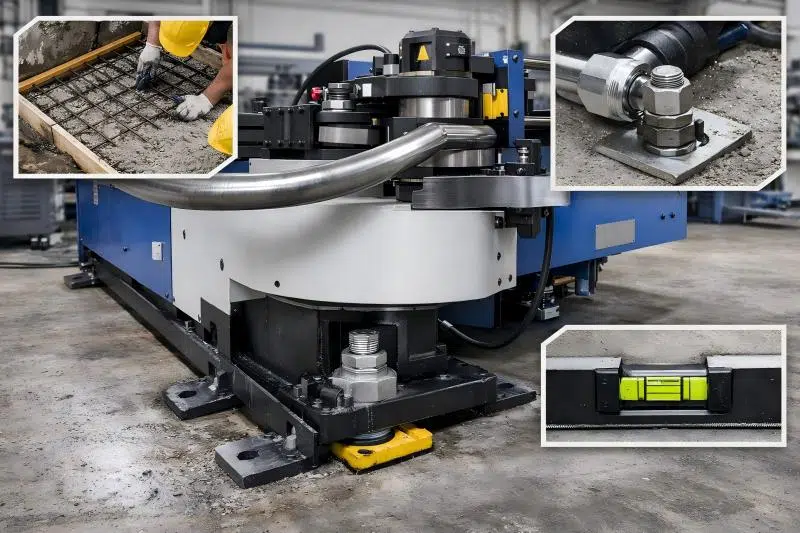

Comprensione Piegatubi Requisiti di fondazione e ancoraggio

Prima di discutere le fasi di installazione, è importante capire perché le fondamenta e l'ancoraggio della piegatubi siano fondamentali. Le piegatubi generano forze dinamiche significative durante la piegatura, il serraggio e il movimento del mandrino. Senza fondamenta adeguatamente progettate e un metodo di ancoraggio corretto, queste forze possono trasferirsi al pavimento, causando vibrazioni, disallineamenti e usura prematura dei componenti chiave.

Una fondazione ben preparata distribuisce uniformemente i carichi della macchina, mentre un ancoraggio adeguato previene movimenti orizzontali e torsioni. Insieme, costituiscono la base fisica che supporta precisione, ripetibilità e sicurezza nella flessione.

Come preparare le fondamenta per una piegatubi

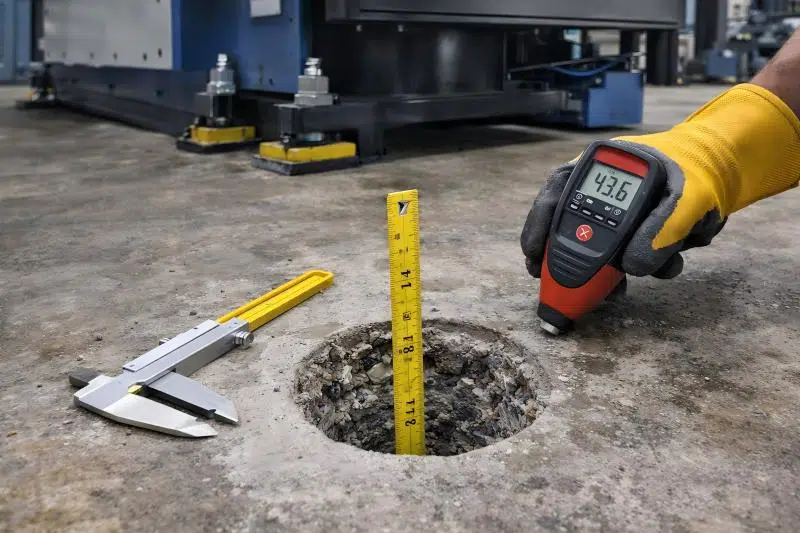

Valutazione della resistenza e dello spessore del pavimento

Il primo passo per soddisfare i requisiti di fondazione di una piegatubi è la verifica del pavimento esistente. Consiglio sempre di verificare la resistenza e lo spessore del calcestruzzo prima dell'installazione. Per la maggior parte delle piegatubi CNC di medie e grandi dimensioni, un pavimento in cemento armato di spessore sufficiente è essenziale per supportare sia il peso statico della macchina che i carichi di flessione dinamici.

Se il pavimento è troppo sottile o presenta crepe interne, la macchina potrebbe assestarsi in modo non uniforme nel tempo. In questi casi, la soluzione più sicura è quella di gettare un blocco di fondazione dedicato.

Garantire la planarità e la planarità del pavimento

Anche un pavimento solido può causare problemi se non è livellato. Una base irregolare influisce direttamente sull'allineamento della macchina e sulla precisione di piegatura. Prima di posizionare la piegatubi, mi assicuro che la planarità del pavimento rispetti la tolleranza specificata dal produttore. Piccole deviazioni possono spesso essere corrette con dei tamponi di livellamento, ma le pendenze più ampie devono essere affrontate con una levigatura superficiale o un nuovo getto di calcestruzzo.

Metodi di ancoraggio corretti per piegatubi

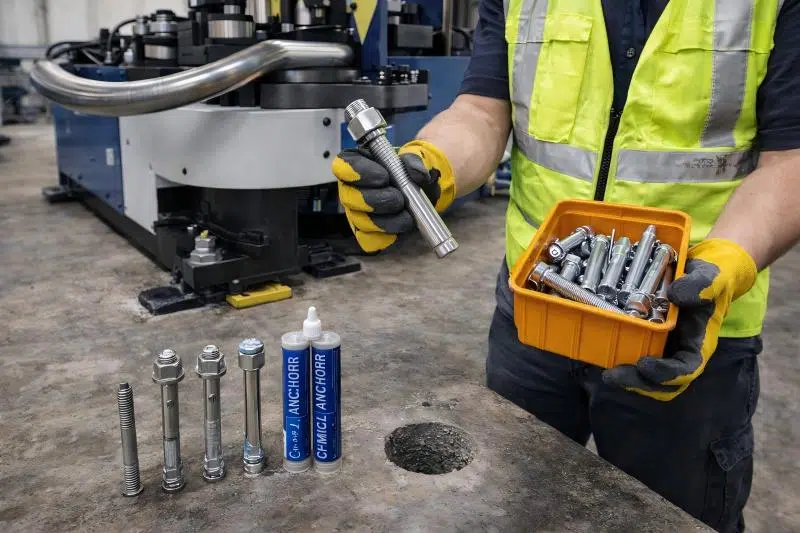

Scegliere i bulloni di ancoraggio giusti

La scelta dei bulloni di ancoraggio idonei è fondamentale per le fondazioni e l'ancoraggio delle piegatubi. A seconda delle condizioni del pavimento e delle dimensioni della macchina, vengono comunemente utilizzati ancoraggi a espansione o ancoraggi chimici. Per le piegatubi ad alto carico, gli ancoraggi chimici offrono solitamente una migliore tenuta e un'affidabilità a lungo termine.

Il diametro, la lunghezza e la pendenza dei bulloni di ancoraggio devono corrispondere ai fori di montaggio della macchina e ai requisiti di carico. Gli ancoraggi sottodimensionati sono uno degli errori di installazione più comuni che riscontro.

Posizionamento e installazione dei bulloni di ancoraggio

Il corretto posizionamento è importante tanto quanto la scelta dei bulloni. I bulloni di ancoraggio devono essere allineati con precisione ai fori della base della macchina per evitare concentrazioni di sollecitazioni. Durante l'installazione, seguo sempre una sequenza di serraggio controllata, applicando gradualmente la coppia per evitare distorsioni del telaio della macchina.

Dopo il serraggio iniziale, è buona norma ricontrollare la coppia di serraggio dei bulloni dopo un breve periodo di funzionamento, poiché potrebbero verificarsi lievi cedimenti.

Guida passo passo per l'ancoraggio di una piegatubi CNC

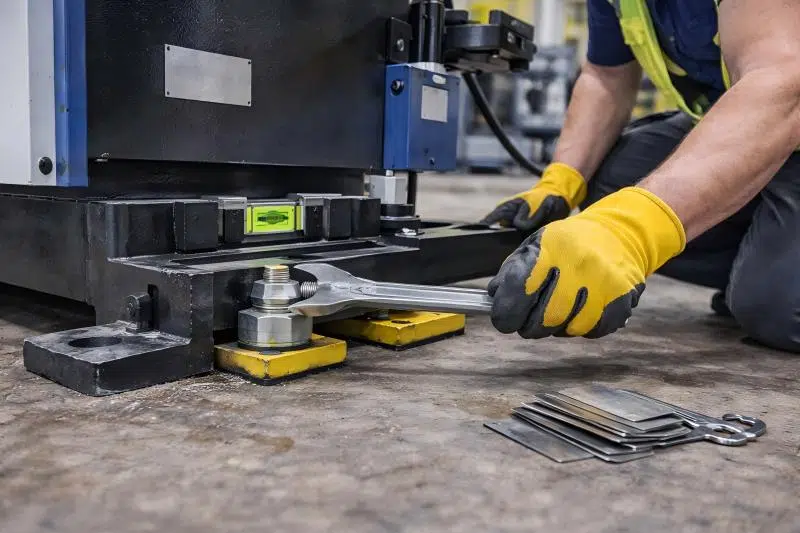

Fase 1: Posizionamento della macchina

Una volta pronte le fondamenta, la piegatubi deve essere posizionata nella sua posizione definitiva. Mi assicuro che ci sia spazio sufficiente intorno alla macchina per il funzionamento, la manutenzione e il carico del materiale. Questa fase include anche l'allineamento della macchina al flusso di produzione per migliorarne l'efficienza.

Fase 2: Livellamento del piegatubi

Il livellamento è un passaggio fondamentale che influisce direttamente sulla precisione di piegatura. Utilizzando strumenti di livellamento di precisione, regolo i piedini o gli spessori della macchina fino a quando la base non è perfettamente livellata in tutte le direzioni. Questa fase non deve mai essere affrettata, poiché un livellamento non corretto può portare ad angoli di piegatura non uniformi e all'usura degli utensili.

Fase 3: Foratura e installazione degli ancoraggi

Con la macchina livellata, si praticano i fori per gli ancoraggi in base alla disposizione delle fondamenta. Dopo aver pulito accuratamente i fori, si installano gli ancoraggi e si serrano secondo i valori di coppia raccomandati. A questo punto, la macchina dovrebbe risultare completamente stabile, senza oscillazioni o movimenti.

Errori comuni di installazione e come evitarli

Ignorare gli effetti del carico dinamico

Un problema frequente è concentrarsi solo sul peso della macchina, ignorando le forze dinamiche. La piegatura dei tubi comporta accelerazione, decelerazione e resistenza alla flessione, che generano carichi aggiuntivi. Progettare le fondamenta tenendo conto solo del peso statico spesso porta a problemi a lungo termine.

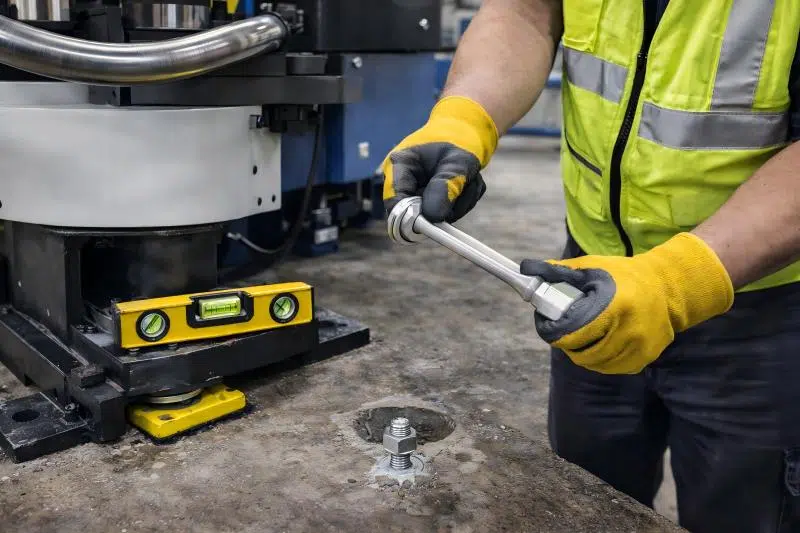

Saltare i controlli post-installazione

Un altro errore è dare per scontato che il lavoro sia terminato una volta ancorata la macchina. Consiglio sempre di controllare il livello della macchina e il serraggio degli ancoraggi dopo le prove iniziali. Questo piccolo accorgimento può prevenire gravi problemi di allineamento in seguito.

Come le fondamenta e l'ancoraggio influenzano le prestazioni del piegatubi

Una base e un ancoraggio adeguati per la piegatubi influiscono direttamente sulla precisione di piegatura, sulla ripetibilità e sulla durata della macchina. Una base stabile riduce le vibrazioni, protegge i servosistemi e garantisce un allineamento costante degli utensili. Nel tempo, questo si traduce in una migliore qualità del prodotto, minori problemi di manutenzione e minori costi operativi.

Domande frequenti

Conclusione

Incontro Fondazioni e ancoraggi per piegatubi I requisiti non sono solo una formalità di installazione; sono un passaggio fondamentale che determina le prestazioni, la precisione e l'affidabilità a lungo termine della macchina. Preparando una fondazione adeguata, selezionando il metodo di ancoraggio corretto e seguendo un'attenta procedura di installazione, è possibile evitare problemi comuni e proteggere il proprio investimento. Se avete bisogno di disegni dettagliati delle fondamenta, consigli per l'ancoraggio o supporto per l'installazione della vostra piegatubi, non esitate a contattare il team HARSLE o a consultare la nostra documentazione tecnica correlata per ulteriori indicazioni.
