Se desideri migliorare le tue operazioni CNC, comprendere il ruolo delle funzioni di importazione di DELEM DA-69S è fondamentale. Queste funzioni sono progettate per semplificare il processo di integrazione di file di progettazione esterni, come DXF e modelli 3D, nei flussi di lavoro CNC, consentendo un processo di produzione più efficiente e preciso. Padroneggiando le funzioni di importazione di DELEM DA-69S, puoi ridurre i tempi di configurazione, minimizzare gli errori e ottimizzare l'efficienza complessiva delle tue lavorazioni.

Questo articolo ti guiderà attraverso le principali funzionalità di importazione del DELEM DA-69S e ti mostrerà come sfruttarle per migliorare le tue operazioni CNC, fornendoti spunti pratici e passaggi che puoi applicare immediatamente.

Introduzione alle funzioni di importazione in DELEM DA-69S

Le funzioni di importazione di DELEM DA-69S sono fondamentali per ottimizzare le operazioni CNC, offrendo un approccio semplificato all'integrazione di progetti e piani esterni nei flussi di lavoro CNC. Queste funzioni migliorano significativamente la flessibilità e la precisione, consentendo transizioni fluide dalla progettazione alla produzione. La comprensione e l'utilizzo efficace di queste funzioni di importazione possono portare a tempi di configurazione ridotti e a una maggiore produttività nelle operazioni CNC.

Comprensione della funzione di importazione DXF

Panoramica dell'opzione DXF e requisiti di installazione

La funzione di importazione DXF di DELEM DA-69S consente agli operatori di importare file DXF, standard per i disegni CAD, direttamente nel sistema di controllo della macchina. Per utilizzare questa funzione, assicurarsi che il sistema DELEM DA-69S sia dotato del pacchetto software necessario per l'elaborazione DXF. L'installazione è semplice, ma richiede la verifica della compatibilità con le configurazioni macchina esistenti per evitare potenziali interruzioni.

Per avviare questa operazione, fare clic sul pulsante "Importa DXF", che apre un file browser per selezionare i file da una chiavetta USB o da una directory di rete.

Per un'importazione corretta, assicurati che i disegni originali siano precisi, con le linee di piegatura collegate alle curve di livello. Eventuali errori minori possono essere corretti con il convertitore DXF.

Dopo aver selezionato un file, la finestra di importazione visualizza il file DXF; con la selezione del livello attiva, il disegno appare tratteggiato, a indicare linee non definite, mentre con la selezione disattivata vengono mostrati i colori originali.

Questa caratteristica migliora notevolmente la precisione e la flessibilità del CNC.

Dimensioni del disegno: una guida completa

Quando si ottimizzano le operazioni CNC con le funzioni di importazione di DELEM DA-69S, è fondamentale comprendere le quote del disegno. Il file di disegno può essere configurato in due modi principali: quote di proiezione e quote di taglio, ciascuna delle quali ha scopi diversi nelle operazioni CNC.

• Dimensioni di proiezione:
  • Visualizza i lati del prodotto e le linee di piegatura che riflettono le dimensioni finali del prodotto.
  • Le dimensioni del foglio mostrate sono puramente indicative e non corrispondono alle dimensioni reali.

Ad esempio, se il disegno DXF originale specifica una lunghezza di 100, separata da una linea di piegatura, il prodotto risultante avrà due lati di 50 ciascuno.

• Dimensioni di taglio:
  • Rispecchia fedelmente le dimensioni del foglio tagliato.
  • Richiede dati di tolleranza di piegatura durante la conversione DXF, in base al materiale e allo spessore.
  • Crea un disegno 3D per allineare le dimensioni di proiezione con DELEM DA-69S.
  • Assicurarsi che i dati di tolleranza alla piegatura corrispondano al DXF originale per una programmazione CNC efficiente.

Selezione di linee di piegatura e livelli per un'assegnazione accurata delle linee

Per una corretta conversione durante le operazioni CNC, è fondamentale assegnare specifiche proprietà del prodotto alle linee nel file DXF. A seconda del contenuto del file DXF, è possibile assegnare linee di piega, contorni e informazioni di testo aggiuntive livello per livello. Quando la selezione dei livelli è disattivata, il sistema cerca automaticamente le linee di piega.

Per garantire la precisione, le informazioni sulla linea di piegatura sono definite con etichette di testo configurate in Impostazioni::Etichette. Queste etichette includono:

• Predefinito: Piegatura normale in aria con angolo positivo o negativo.
• Orlare: Una "H" seguita dall'angolo di pre-piegatura.
• Raggio: Una 'R' seguita dal valore del raggio.
• Tolleranza di piegatura: Una 'B' seguita dal valore di tolleranza alla piegatura.

I valori positivi indicano che la flangia si piega verso l'alto, mentre i valori negativi indicano che si piega verso il basso.

Gestione delle informazioni sui prodotti e selezione dei livelli

Un file DXF può includere disegni di prodotto insieme a informazioni sul produttore, dimensioni e descrizioni. Per semplificare la conversione, filtrare innanzitutto i dati non necessari utilizzando i livelli. Accedere alle impostazioni di selezione dei livelli dalla schermata principale per abilitare o disabilitare la selezione dei livelli. Quando attivate, sono visibili icone per angoli, contorni, testi e altro ancora. Assegnare ciascun livello a funzioni come linee di piega o curve di livello e classificare il testo come informazioni speciali in base alle impostazioni configurate.

Opzioni di selezione del livello: attivo o disattivato

Con la selezione dei layer attiva, vengono visualizzati i layer DXF disponibili, consentendo di assegnare i layer a colonne di proprietà specifiche tramite caselle di controllo. Questa assegnazione consente di cambiare la visualizzazione per layer completi senza escluderli dalla conversione. Le linee assegnate saranno contrassegnate da indicatori colorati: blu per le curve di livello, rosso per le linee di piegatura e nero per i testi assegnati.

Se la selezione del livello è disattivata, il controllo assegna automaticamente le proprietà della linea, che rimangono visibili e non modificabili. I colori DXF originali vengono mantenuti e, una volta selezionata la linea, viene visualizzato un pulsante di comando per la gestione delle proprietà.

Selezione e gestione efficiente della linea

Per ottimizzare le operazioni CNC utilizzando le funzioni di importazione DELEM DA-69S, seguire questi passaggi per selezionare linee di piegatura e livelli:

• Selezione della linea: Nel convertitore DXF, seleziona le linee toccando o trascinando una casella per selezionare più linee. Trascinando dall'alto a sinistra si selezionano le linee completamente coperte, mentre trascinando dall'alto a destra si includono tutte le linee racchiuse.
• Gestisci selezioni: Dopo la selezione, le linee possono essere eliminate o le loro proprietà modificate se la selezione del livello è attiva. Ad esempio, assegna le linee selezionate come "Contorno" per definire le linee di contorno.
• Regola le linee: Utilizzare la funzione Dividi per dividere le polilinee in singole linee per regolazioni precise.

Selezione della linea con selezione del livello disattivata:

Selezione della linea con selezione del livello attiva:

Seguendo questo processo si garantiscono assegnazioni precise, migliorando le operazioni CNC con le funzioni di importazione DELEM DA-69S.

Tecniche di conversione per una maggiore efficienza

Fasi per una conversione di successo dei prodotti

La conversione dei file DXF in formati leggibili dalle macchine è un passaggio fondamentale nelle operazioni CNC. Per ottimizzare le operazioni CNC utilizzando le funzioni di importazione di DELEM DA-69S, segui questi semplici passaggi per una conversione efficace:

1. Assegnazioni di configurazione: Assicurarsi che tutte le assegnazioni siano configurate correttamente. Questo è fondamentale per convertire senza problemi i disegni DXF con le funzioni di importazione di DELEM DA-69S.
2. Esegui conversione: Tocca il pulsante Converti per avviare la conversione. Controlla l'anteprima per eventuali avvisi o errori evidenziati da quadrati rossi, che consentono di correggere prima del completamento.
3. Comprendere i colori delle linee: Durante la conversione, le linee indicano proprietà diverse:
   • Blu: Linea di contorno esterna
   • Rosso: Linea di piegatura
   • Verde: Contorno interno
   • Nero: Compiti di testo
4. Problemi di indirizzo: Controlla attentamente gli avvisi nella parte inferiore dello schermo per risolverli. Utilizza l'anteprima per apportare le modifiche necessarie.
5. Conversione completa: Premere Accetta per finalizzare. Se sono necessarie modifiche, utilizzare Indietro per regolare le impostazioni. Finalizzare modificando le Proprietà del prodotto, quindi accettare e chiudere la finestra per la visualizzazione finale del disegno.

Seguendo questi passaggi con le funzioni di importazione DELEM DA-69S si garantisce una conversione efficiente del prodotto e si prepara l'utente per la configurazione degli utensili e la sequenza di piegatura.

Gestione delle dimensioni di taglio con informazioni sulla tolleranza di piegatura

L'integrazione delle informazioni sulla tolleranza di piegatura è fondamentale quando si convertono disegni che prevedono piegature. Questo garantisce che il prodotto finale corrisponda alle specifiche di progetto. Per ottimizzare le operazioni CNC utilizzando le funzioni di importazione di DELEM DA-69S, è fondamentale gestire le dimensioni di taglio con informazioni precise sulla tolleranza di piegatura. Ecco una guida concisa:

1. Riutilizzo della tolleranza di piegatura: Durante la conversione DXF, assicurarsi che il controllo utilizzi i dati di tolleranza di piegatura esistenti. Verificare automaticamente la tabella per tutti i parametri richiesti.
2. Selezione dei parametri: Selezionare la tolleranza di piega appropriata tra più voci. Il pop-up visualizza angoli e raggi calcolati come guida.
3. Inserimento manuale: Inserire manualmente i dettagli relativi alla tolleranza di piegatura, se forniti con il file DXF o riscontrati durante la conversione. Queste informazioni hanno la precedenza sui calcoli predefiniti.
4. Modifica della tabella: Modificare direttamente la tabella delle tolleranze di piegatura tramite il pop-up, regolandola secondo necessità per ottenere la massima precisione.
5. Inserimento richiesto: Se mancano dati essenziali, il sistema richiederà un input, consentendo di selezionare o immettere informazioni specifiche per questa conversione.

La gestione efficace di queste dimensioni garantisce precisione e migliora le operazioni CNC con il DA-69S.

Impostazioni DXF essenziali per prestazioni ottimali

Le prestazioni ottimali delle funzioni di importazione DELEM DA-69S si basano sulla configurazione delle impostazioni DXF essenziali, come fattori di scala, conversioni di unità e riconoscimento di entità.

Parametri di conversione:

1. Angolo predefinito: Imposta un angolo predefinito per le linee di piegatura non contrassegnate con un angolo di piegatura, fondamentale per mantenere dimensioni coerenti.
2. Tolleranza: Definisce la tolleranza per le linee non connesse verso i confini per facilitare conversioni di linee senza soluzione di continuità.
3. Diametro minimo del cerchio: Stabilire un diametro minimo per i cerchi che devono essere convertiti, saltando quelli al di sotto di questa soglia.
4. Fattore di scala: Applicare un fattore di scala ai file DXF non ridimensionati per garantire che vengano mantenute le dimensioni effettive.
5. Impostazioni di angoli e dimensioni: Scegli tra angoli normali o complementari e definisci se le dimensioni di proiezione o di taglio sono adatte al tuo progetto.
6. Seleziona pollici/MM: Imposta l'unità (mm o pollici) per la conversione DXF per garantire un output preciso.
7. Selezione del livello: Abilita la selezione dei livelli per assegnare proprietà specifiche o comportamenti di conversione ai singoli livelli.

Gestire queste impostazioni nel convertitore DXF risolverà specifici problemi di transizione da CAD a CNC e garantirà processi operativi più fluidi.

Sfruttamento della funzionalità di importazione 3D

Il profilo-T3D offline La conversione è una funzionalità avanzata di DELEM DA-69S che consente agli operatori di convertire progetti 3D in programmi CNC utilizzabili.

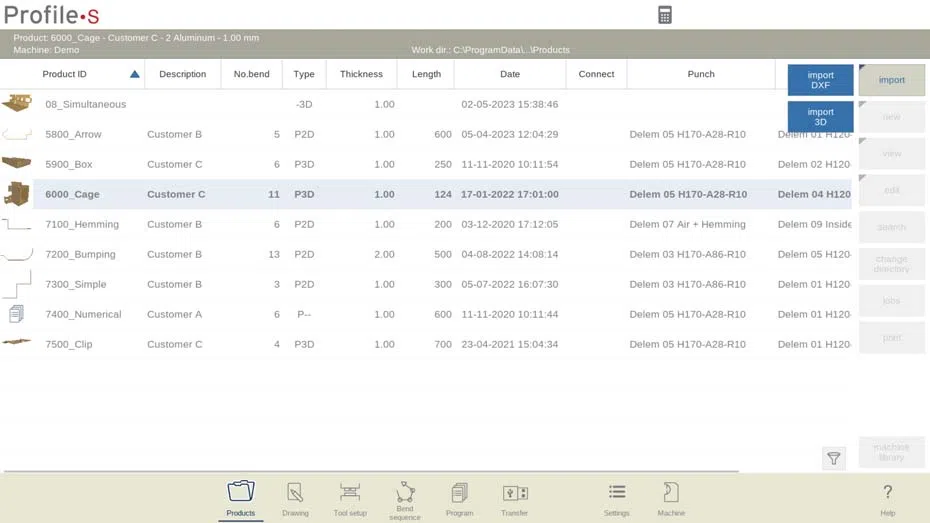

Per sfruttare questa funzionalità, iniziare con il pulsante di comando Importa di Profile-T3D, denominato "Importa 3D", che apre un browser per la selezione dei file .IGES e .STEP. Questi file possono essere recuperati da una chiavetta USB o da una directory di rete.

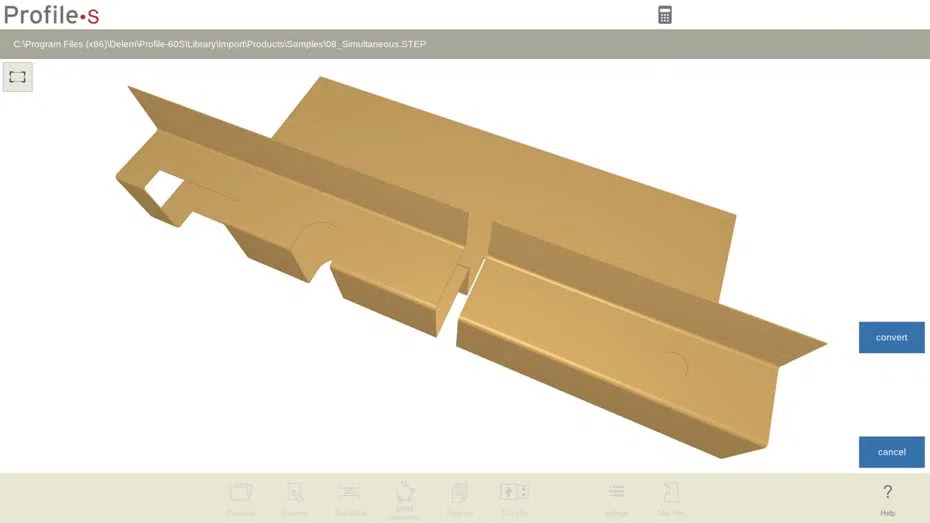

Una volta selezionato il file desiderato, l'applicazione visualizza il modello 3D.

Conversione

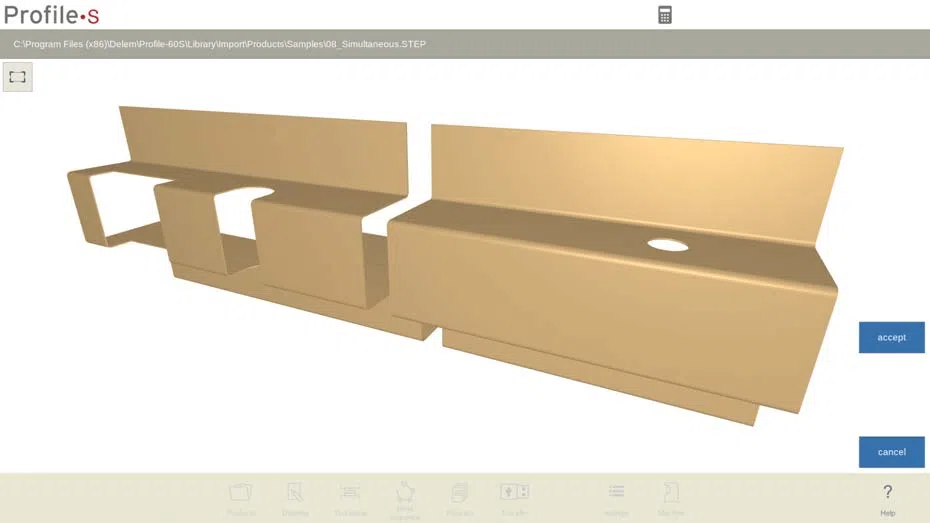

Per avviare la conversione, toccare "Converti", che traduce il progetto 3D in un prodotto in lamiera con linee di piega definite.

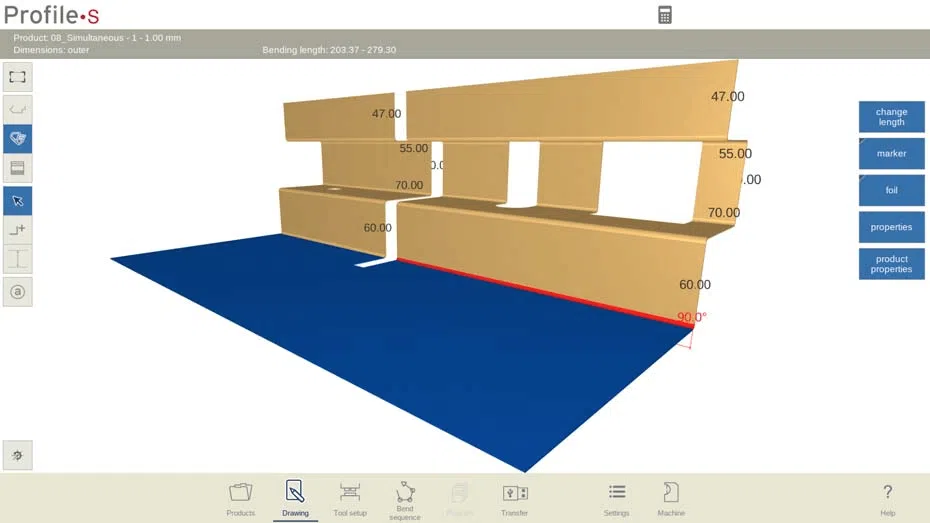

Se la conversione procede senza imperfezioni, è possibile finalizzarla toccando "Accetta". Il prodotto convertito è quindi pronto per essere visualizzato in modalità Disegno, consentendo di procedere con la selezione degli utensili e la programmazione della sequenza di piegatura.

Assicurati che i tuoi file .IGES e .STEP rispettino vincoli specifici per la lamiera, che possono essere richiesti a Delem, per ottimizzare la compatibilità con le operazioni di pressatura piegatrice.

Funzione di esportazione dei contorni DXF (disponibile solo se è installata l'opzione DXF)

Le funzioni di importazione del DELEM DA-69S includono una potente funzionalità di esportazione dei contorni DXF, disponibile una volta installata l'opzione DXF. Questa funzionalità è essenziale per gli operatori CNC che ricercano precisione ed efficienza. Ecco una guida passo passo chiara all'utilizzo di questa funzione:

1. Attiva l'opzione DXF: Assicurati che l'opzione DXF sia installata nel tuo sistema, che consente la funzionalità di esportazione.
2. Modifica in modalità Prodotti: Vai alla modalità "Modifica in Prodotti". Qui puoi gestire i file dei tuoi prodotti e prepararli per l'esportazione.
3. Utilizza il trasferimento (Profilo-T): Vai alla sezione Trasferimento, in particolare sotto Profilo-T, per avviare il processo di esportazione.
4. Esportazione con detrazioni di piegatura: Seleziona il prodotto che desideri esportare. La funzione di esportazione dei contorni DXF garantisce che il file includa le deduzioni di piega essenziali, cruciali per dimensioni di taglio precise.
5. Salva come DXF: Una volta configurato, esporta il prodotto che verrà memorizzato come file DXF, pronto per ulteriori elaborazioni.

Seguendo questi passaggi, è possibile risolvere in modo efficace i problemi più comuni relativi al taglio preciso e alla gestione delle dimensioni, sfruttando appieno il potenziale delle funzioni di importazione di DELEM DA-69S.

Domande frequenti (FAQ)

Conclusione

Migliorare le operazioni CNC con le funzioni di importazione di DELEM DA-69S può semplificare e migliorare significativamente i processi di produzione. Utilizzando efficacemente le funzionalità di importazione DXF e 3D, gli operatori possono garantire una lavorazione precisa, efficiente e priva di errori. I passaggi chiave includono la comprensione dei requisiti di configurazione e installazione necessari, la padronanza delle quote di disegno, la selezione accurata di linee e livelli di piega e l'ottimizzazione delle impostazioni DXF per le prestazioni. Inoltre, l'utilizzo delle funzionalità di importazione 3D consente di gestire progetti complessi con maggiore efficienza.

Per sfruttare al massimo le potenzialità delle vostre operazioni CNC con le funzioni di importazione di DELEM DA-69S, è fondamentale rimanere aggiornati sulle ultime funzionalità e aggiornamenti. Vi invitiamo a contattare il nostro team per una consulenza e un supporto personalizzati, pensati per le vostre esigenze specifiche. Inoltre, esplorate la nostra completa libreria di risorse e documentazione correlata per approfondire la vostra comprensione e competenza nelle operazioni CNC. Per un supporto più dettagliato o per qualsiasi domanda, non esitate a contattare il nostro team.
