Quando gli ingegneri o i responsabili dell'officina cercano capacità produttiva e campo di lavoro di macchine per laminazione, di solito desiderano un modo rapido e pratico per scoprire se un modello specifico può modellare piastre, coni o cilindri senza sprecare tempo o materiale. In questa guida analizzerò i fattori chiave che definiscono la reale capacità di una rullatrice, spiegherò come l'intervallo di lavoro influisce sulla pianificazione del lavoro e mostrerò come adattare le specifiche della macchina a progetti reali.

Comprensione delle specifiche chiave che determinano la capacità

La capacità indicata sulla targhetta è solo una parte della storia. Per valutare se una macchina per laminazione è adatta al tuo carico di lavoro, parto sempre da quattro punti dati.

Spessore e larghezza massimi della piastra

I produttori valutano la capacità utilizzando come base di riferimento l'acciaio dolce (tipicamente con un limite di snervamento di 250 MPa). Se si lavora frequentemente acciaio inossidabile o leghe ad alta resistenza, è consigliabile ridurre lo spessore pubblicizzato di 30-50 µm. Ad esempio, una capacità di 20 mm × 2.500 mm sull'acciaio dolce scende a circa 14 mm passando all'acciaio inossidabile 304.

Diametro minimo ottenibile (pre-piegatura e laminazione)

Qui contano due numeri: il prebenda diametro (quanto stretto puoi chiudere un cilindro senza un punto piatto) e il rotolamento diametro una volta cucita la cucitura. I piccoli lavori di officina, come i componenti di scarico, prosperano su macchine in grado di pre-piegare fino a 1,1 volte il diametro del rullo superiore.

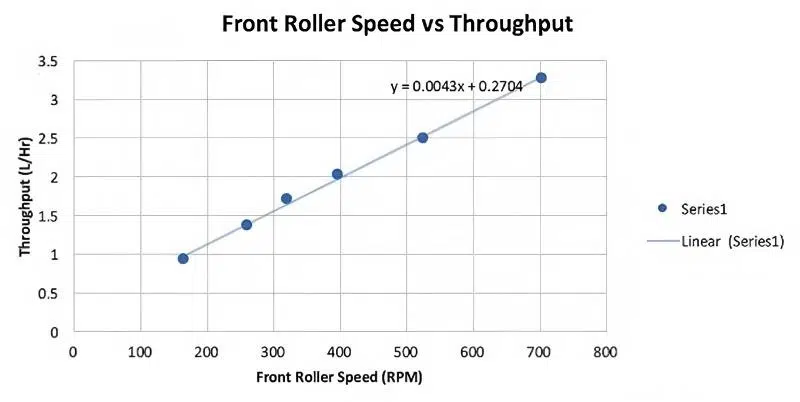

Velocità e produttività del rullo

Una maggiore velocità superficiale aumenta il tonnellaggio orario, ma solo se le celle di taglio a monte e di saldatura a valle tengono il passo. Calcolo la capacità netta come segue:

Tonnellate nette all'ora = (Velocità del rullo × larghezza della piastra × spessore × ρ) ÷ tempo di ciclo

dove ρ è la densità del materiale. Questa equazione rivela se l'aumento della potenza del motore ridurrà effettivamente i tempi di consegna.

Capacità di rotolamento del cono

Se costruite tramogge o silos, cercate rulli laterali ad azionamento indipendente o gioghi regolabili. Ampliano la gamma di applicazioni ben oltre i semplici cilindri e consentono di preventivare contratti più complessi.

Come valutare la capacità produttiva per il tuo lavoro specifico

Tipo di materiale, limite di snervamento e raggio di curvatura

Tengo una tabella di riferimento rapido che converte la capacità dell'acciaio dolce in equivalenti per alluminio, acciaio inossidabile e Hardox. Aumentare il limite di snervamento o richiedere un raggio di curvatura più piccolo comportano una riduzione della capacità nominale, a volte anche drastica.

Dimensione del lotto, programmazione dei turni e finestre di manutenzione

Una macchina che tecnicamente lamina la lamiera più spessa potrebbe comunque creare un collo di bottiglia nella produzione se non riesce a soddisfare il volume giornaliero. Moltiplico il tonnellaggio del lotto per il conteggio dei turni, quindi aggiungo 10 % di tempo di fermo per la pulizia dei rulli e la lubrificazione dei cuscinetti per trovare efficace capacità.

Integrazione con stazioni di taglio e saldatura

Le macchine per laminazione raramente sono indipendenti. Misurate l'altezza del trasportatore, la larghezza della corsia del carrello elevatore e i limiti del rotatore di saldatura per assicurarvi che l'intervallo di lavoro scelto sia compatibile con i processi a monte e a valle.

Determinazione dell'intervallo di lavoro per progetti diversi

Impostazioni di larghezza minima e massima

Le macchine a quattro rulli con posizionamento indipendente dei rulli laterali spesso gestiscono strisce strette meglio dei modelli asimmetrici a tre rulli. Se si arrotola Entrambi Cinghie da 300 mm e gusci di torri eoliche da 3.000 mm, per verificare che la pressione di serraggio rimanga costante lungo tutta la campata.

Diradamento ed effetti “osso di cane”

Arrotolare una lastra spessa in diametri più piccoli allunga la fibra esterna. Io utilizzo una linea guida per l'assottigliamento 3 %: se l'assottigliamento calcolato supera questo valore, si può scegliere un diametro maggiore o passare a un materiale con una resa più elevata.

Profili speciali: ellittici, policentrici e a spirale

Le forme personalizzate ampliano il vostro catalogo di servizi. Le macchine dotate di compensazione della bombatura NC o CNC mantengono una curvatura uniforme anche quando i rulli sinistro e destro percorrono percorsi diversi.

Consigli pratici per massimizzare l'efficienza della macchina laminatrice

1. Passaggi di riscaldamento: Quando si spinge al limite superiore della capacità produttiva e del campo di lavoro delle macchine di laminazione, aggiungo una passata di formatura a bassa pressione per "impostare" il punto di snervamento prima del rullo finale.
2. Lubrificazione intelligente: I cuscinetti dei rulli superiori si guastano precocemente se le pellicole di grasso si staccano sotto forte compressione. I sistemi centralizzati automatici prolungano la durata dei cuscinetti e riducono i tempi di fermo macchina imprevisti.
3. Letture digitali e aggiornamenti CNC: L'installazione di encoder ottici sugli attuatori a rulli laterali riduce le rilavorazioni fino al 25%, una facile soluzione per qualsiasi programma di miglioramento continuo.
4. Deposito utensili: Tenete a portata di mano rulli bombati e inserti a barra alternativi su un rack vicino, in modo che gli operatori possano cambiare configurazione in pochi minuti, non in ore. Cambi più rapidi equivalgono a un tonnellaggio fatturabile maggiore.

Domande frequenti

Conclusione

Selezionare una macchina con la giusta capacità produttiva e campo di lavoro di macchine per laminazione Non si tratta solo di leggere un numero di catalogo: richiede di adattare la qualità del materiale, le dimensioni delle lastre e gli obiettivi di produttività alle condizioni reali dell'officina. Monitorando spessore, larghezza, diametro minimo e velocità di laminazione, posso preventivare con sicurezza i lavori, ridurre le rilavorazioni e consegnare cilindri, coni o spirali nei tempi previsti. Se hai bisogno di una guida più approfondita o di un calcolo di capacità personalizzato, contatta il team di ingegneri HARSLE: i nostri esperti sono pronti ad aiutarti a laminare con precisione.
