Quando ho intrapreso il mio viaggio nel settore manifatturiero, ho subito riconosciuto l'importanza di comprendere l'intero processo alla base di un linea di produzione di paleLa guida completa alla linea di produzione delle pale è stata preziosa nell'aiutarmi a destreggiarmi tra le complessità del settore, dall'approvvigionamento delle materie prime all'assemblaggio finale. In questo articolo condividerò le mie intuizioni e gli insegnamenti chiave che non solo hanno arricchito le mie conoscenze, ma hanno anche migliorato la mia efficienza produttiva. Che siate nuovi nel settore o che stiate cercando di perfezionare i vostri processi, questa guida vi fornirà informazioni essenziali per ampliare la vostra comprensione della produzione di pale.

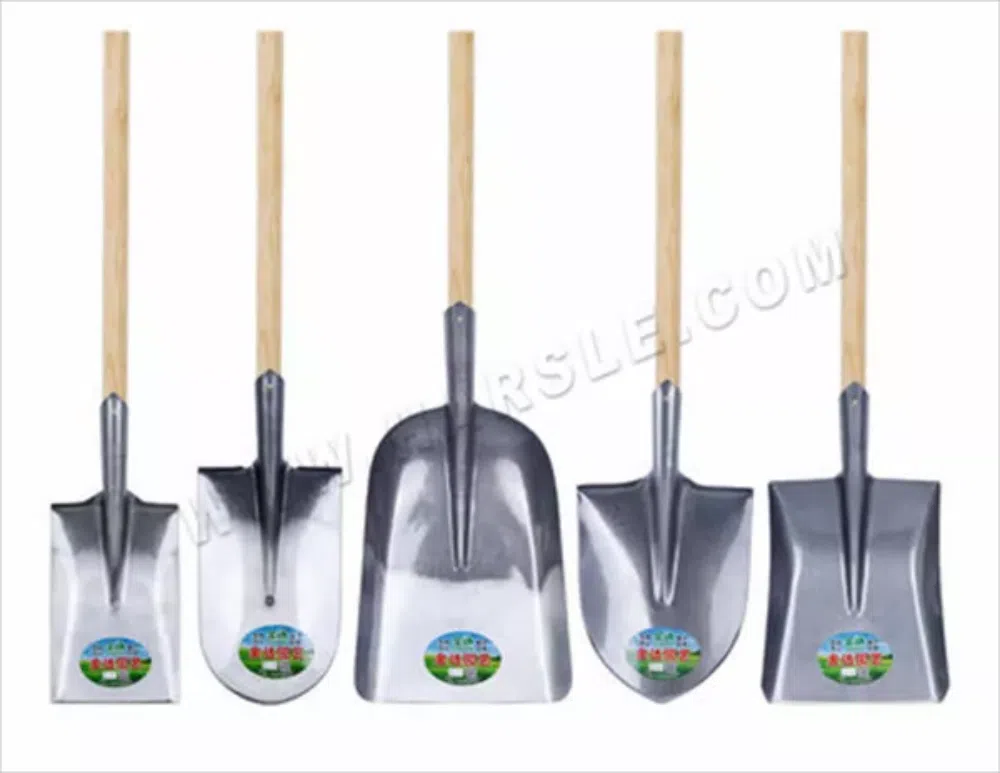

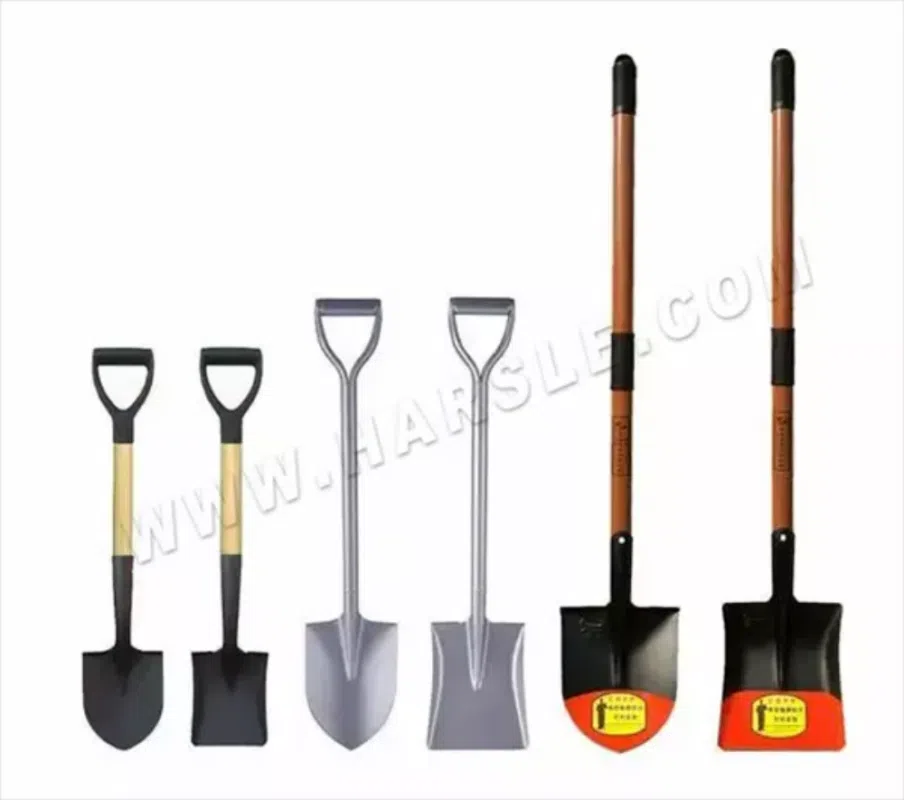

La pala è un attrezzo agricolo. Può essere utilizzata per l'agricoltura, per spalare e per uso militare. Il lungo manico è per lo più in legno, ma può essere anche in ferro. La testa della pala è in ferro. Le pale sono comunemente classificate in pale a punta e pale quadrate.

Disegno della struttura della pala

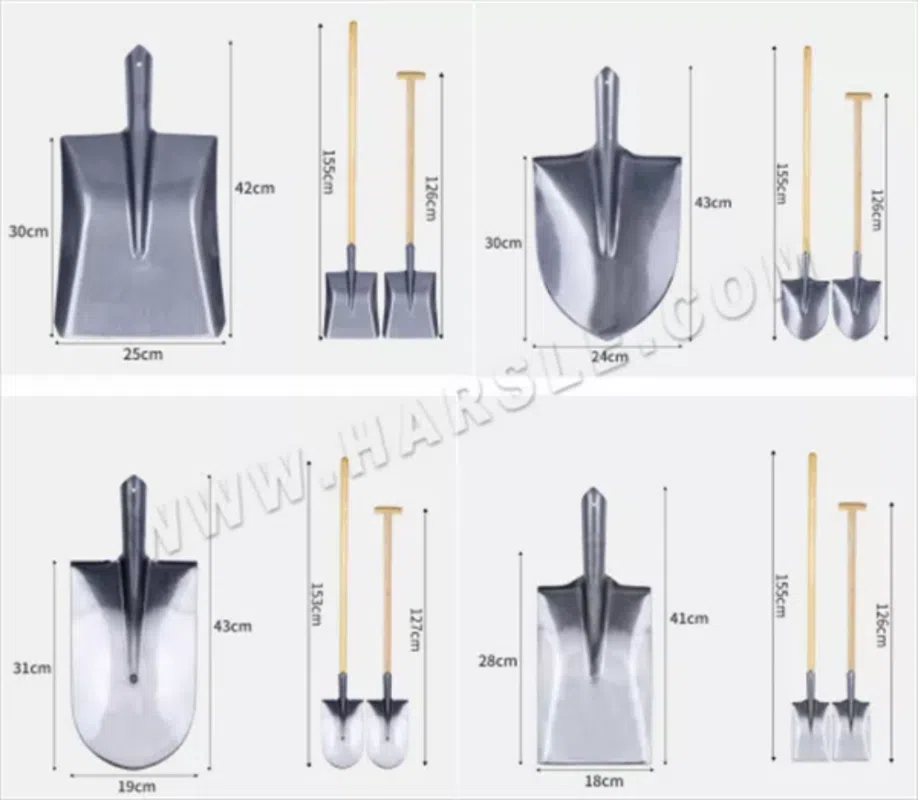

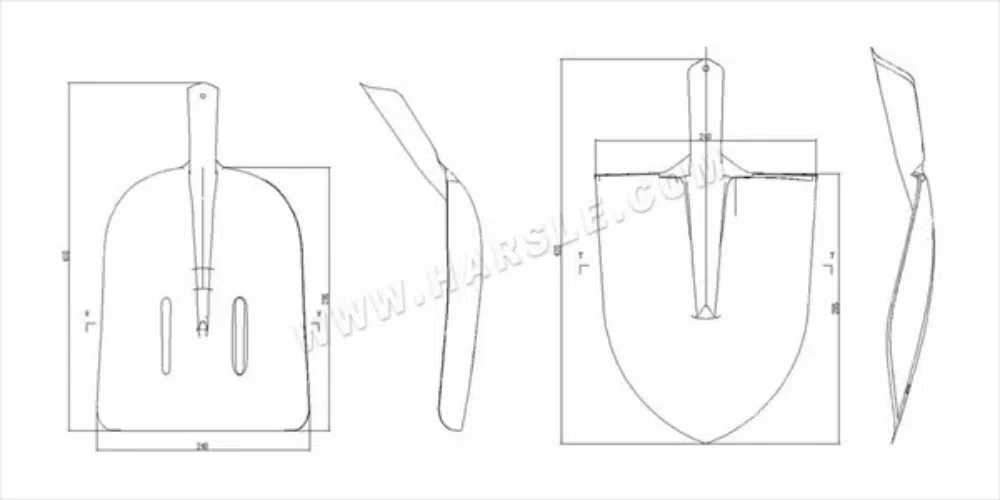

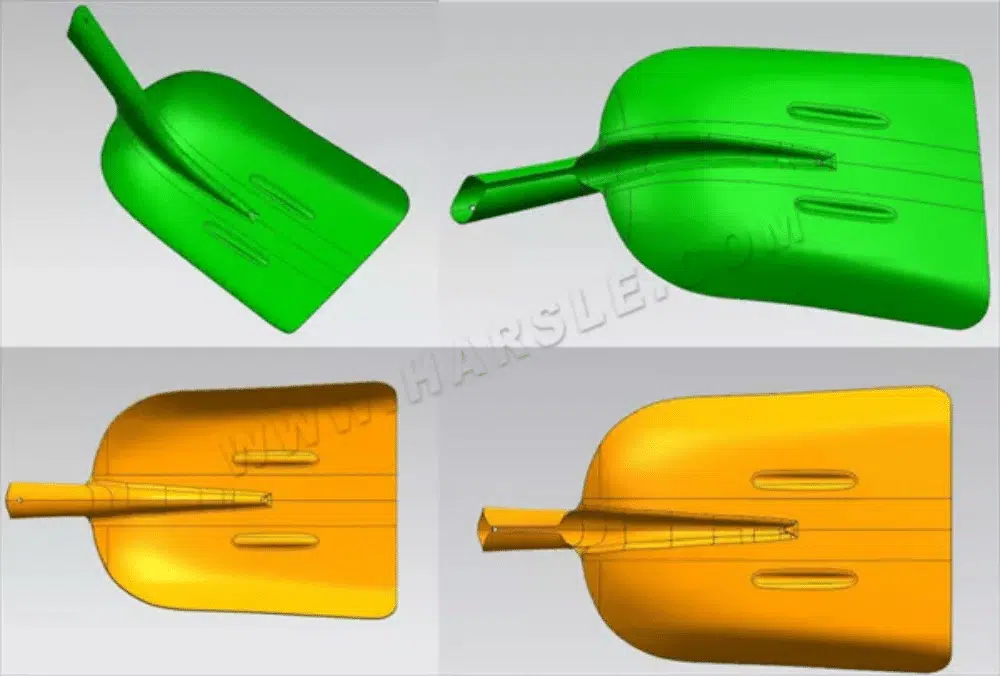

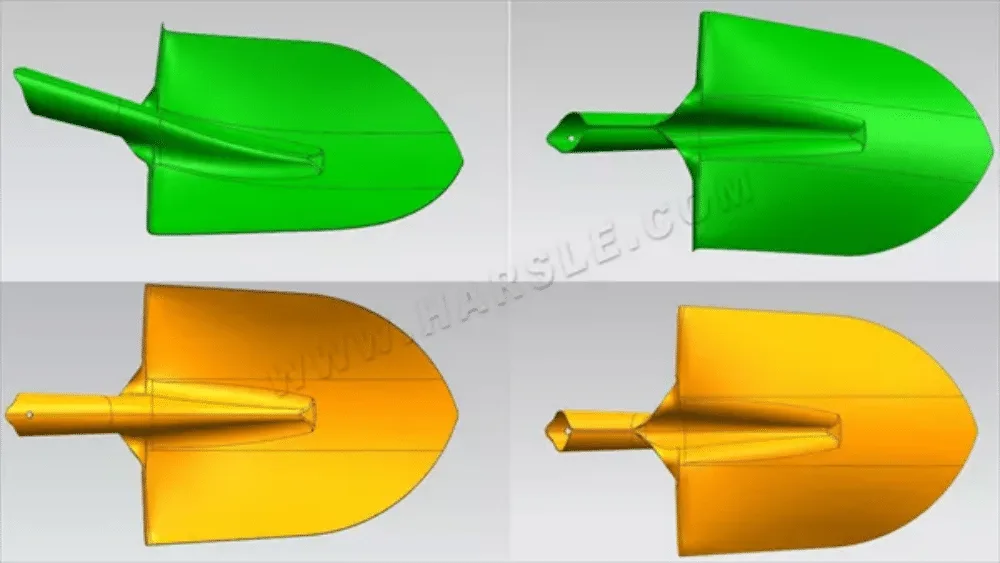

Disegni della pianta della testa della vanga, disegni di simulazione 3D e disegni delle dimensioni complessive.

Punti chiave da determinare

1. Il materiale e lo spessore della testa della vanga richiesti dal cliente

2. Dimensioni del prodotto

3. Se aggiungere un LOGO

Processo di produzione e macchine corrispondenti

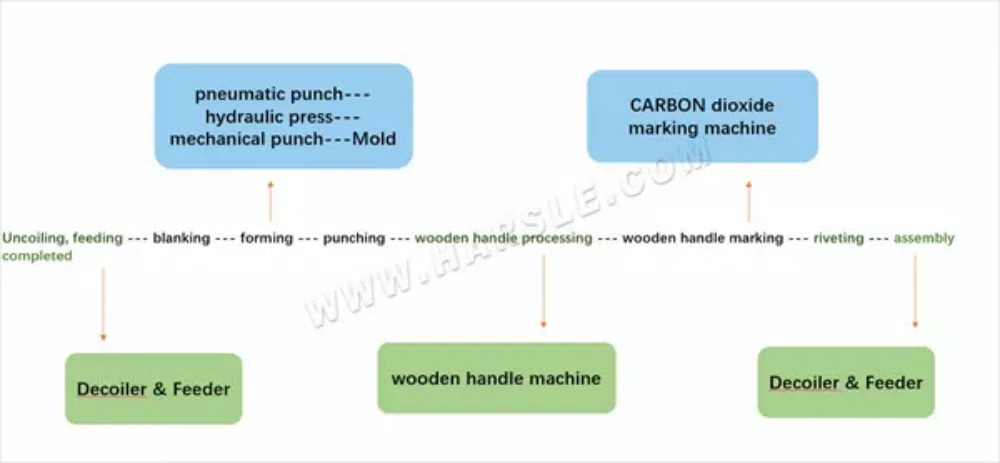

Svolgitore (svolgimento) → alimentatore (alimentazione e tranciatura) → punzone pneumatico e pressa idraulica e punzone meccanico (formatura e punzonatura) → macchina per manici in legno (lavorazione di manici in legno) → macchina per marcatura ad anidride carbonica (marcatura di manici in legno) → trapano da banco e rivettatrice (rivettatura e assemblaggio completati)

Raccomandazione della macchina e introduzione al funzionamento

Punzonatrice + Aspo svolgitore + Alimentatore: le lamiere più sottili vengono solitamente inviate in fabbrica in bobine, il che richiede l'uso di un aspo svolgitore per lo svolgimento, ovvero le lamiere laminate vengono appiattite in fogli di metallo pronti all'uso attraverso l'aspo svolgitore. Quindi, la lamiera appiattita viene inviata a una punzonatrice pneumatica per essere punzonata in una forma a T attraverso un alimentatore, che è comodo per le lavorazioni successive.

Linea di chiusura della testa della pala:

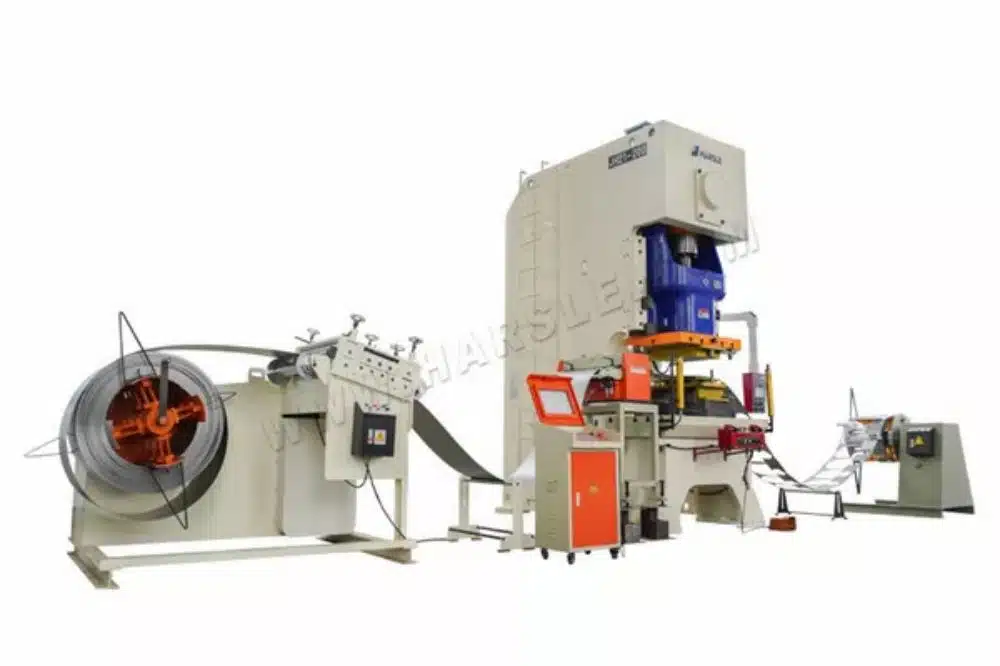

La linea di tranciatura per testa di pala HARSLE è principalmente responsabile della punzonatura delle piastre per testa di pala. Questa linea di tranciatura è composta principalmente da una punzonatrice pneumatica, uno stampo per testa di pala, un rack di livellamento del materiale, un alimentatore servoassistito e un rack di avvolgimento del materiale. Le bobine di lamiera vengono posizionate sul rack di materiale pesante e l'alimentatore servoassistito a controllo numerico alimenta la lamiera nella punzonatrice di precisione; il rack di bobine rotola automaticamente gli scarti dopo la punzonatura, realizzando uno svolgimento sincronizzato e un'alimentazione e un avvolgimento automatici, garantendo così la produzione efficiente della testa di pala.

Video dimostrativo

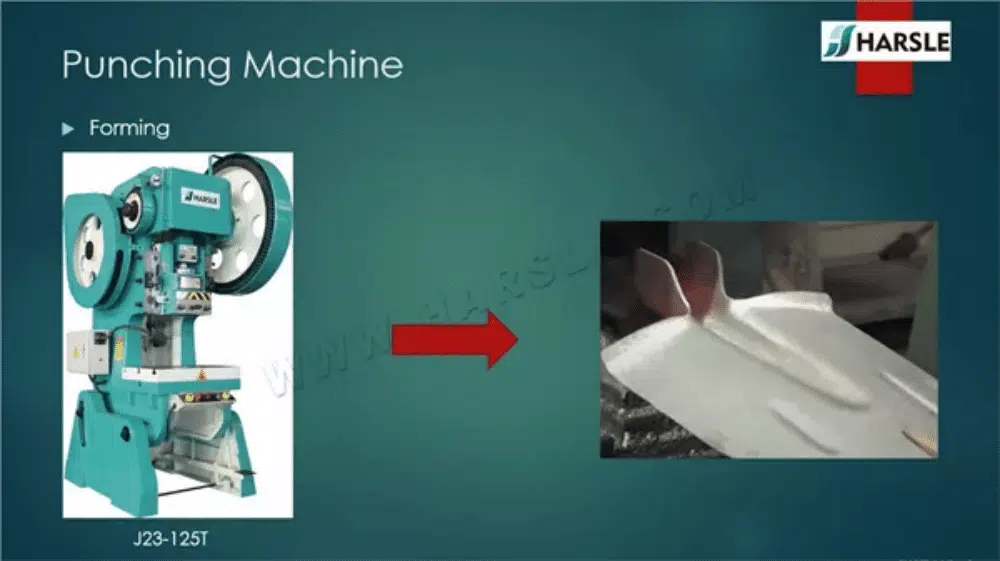

Punzonatrice: Utilizzare un punzone meccanico per modellare la piastra precedentemente lavorata, premere per ottenere la forma e l'angolazione esatte della testa della pala e prestare particolare attenzione alla modellatura del lato posteriore della testa della pala.

Successivamente, utilizzare una punzonatrice più piccola per piegare la parte posteriore della testa della pala formata nel passaggio precedente in una forma cilindrica, in modo che possa essere collegata in seguito al manico di legno.

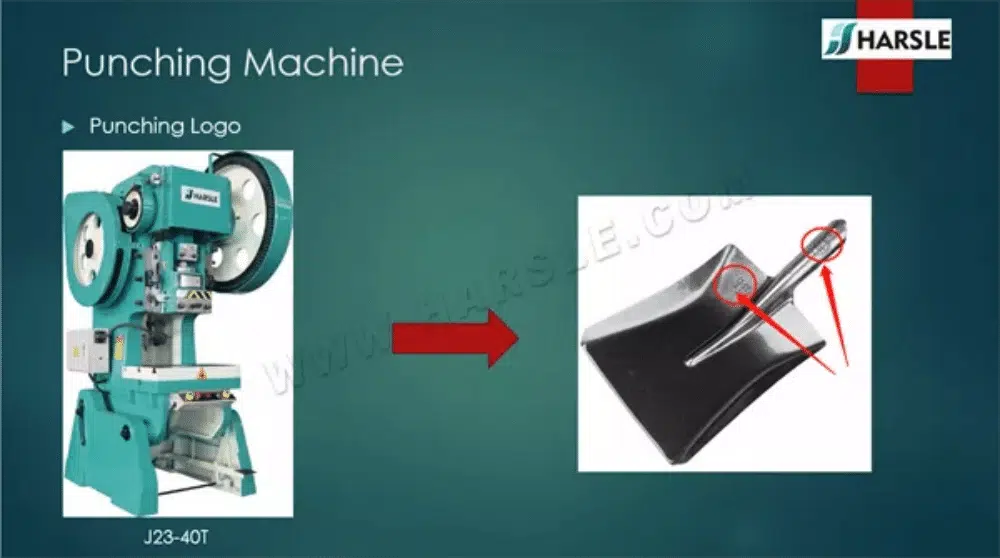

Quando si utilizza una punzonatrice meccanica per punzonare un marchio, è necessario eliminare la sporgenza; in tal caso, è possibile utilizzare anche una punzonatrice di piccolo tonnellaggio. Di solito, un marchio chiaro può essere punzonato sulla superficie o sull'estremità della testa della pala.

Quindi, metti la testa della pala pressata in un forno ad alta temperatura per il riscaldamento, quindi riscaldala e immergila in acqua fredda per mezzo minuto. Il trattamento termico e il processo di tempra aumentano la resistenza della testa della pala e la rendono più durevole. Infine, puoi scegliere di verniciare la pala a spruzzo e cuocerla in forno per cinque minuti per aumentarne l'aspetto e la durata.

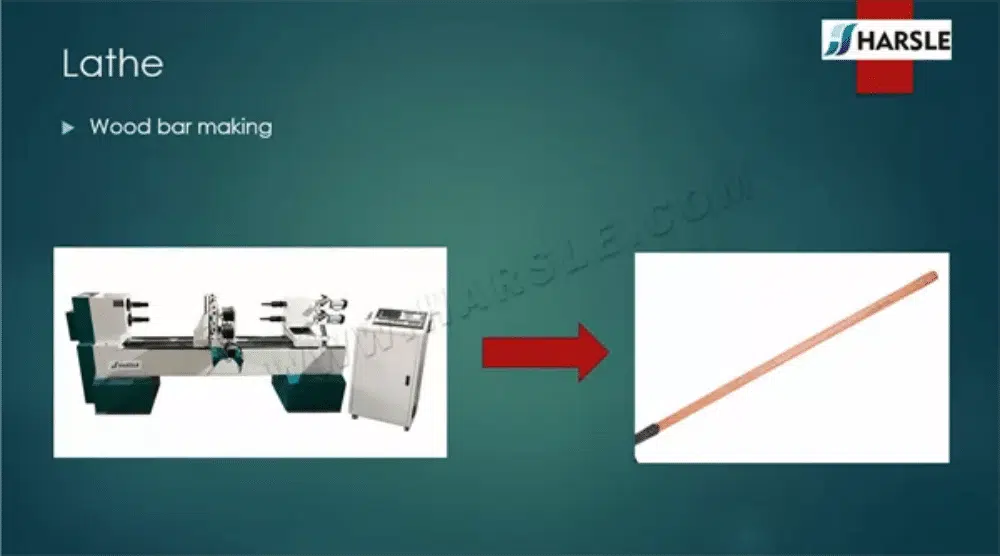

Tornio: Utilizzare il tornio per realizzare il manico lungo in legno della pala. La superficie del manico lungo è liscia e priva di sbavature, il che ne rende più sicuro e facile l'uso.

Macchina per marcatura laser (macchina per marcatura CO2): utilizzare una macchina per marcatura per marcare la parte centrale del lungo manico in legno; il logo sarà chiaramente visibile.

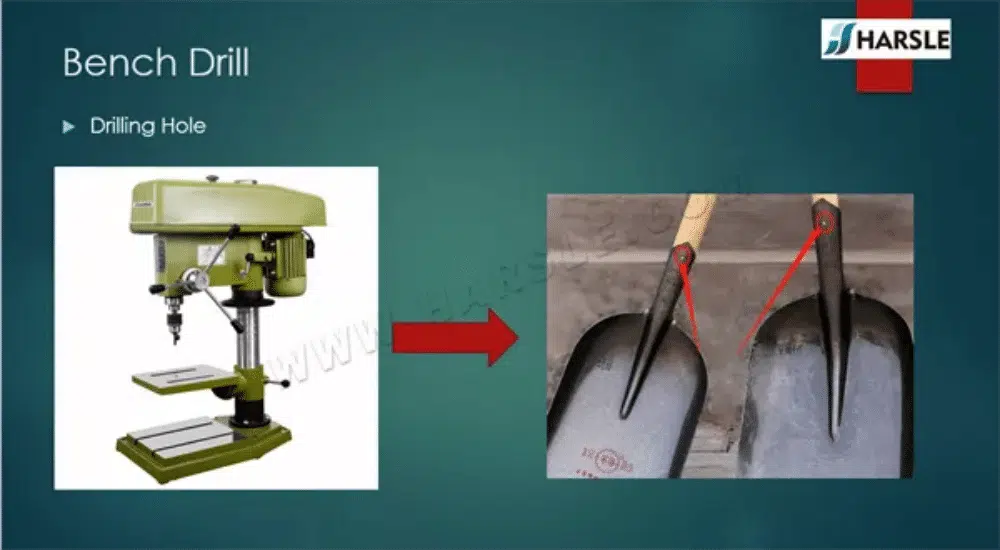

Trapano da banco: Il collegamento tra la testa della pala e il lungo manico in legno viene solitamente fissato con chiodi in acciaio, utilizzando un trapano da banco per praticare un piccolo foro nella coda della testa della pala.

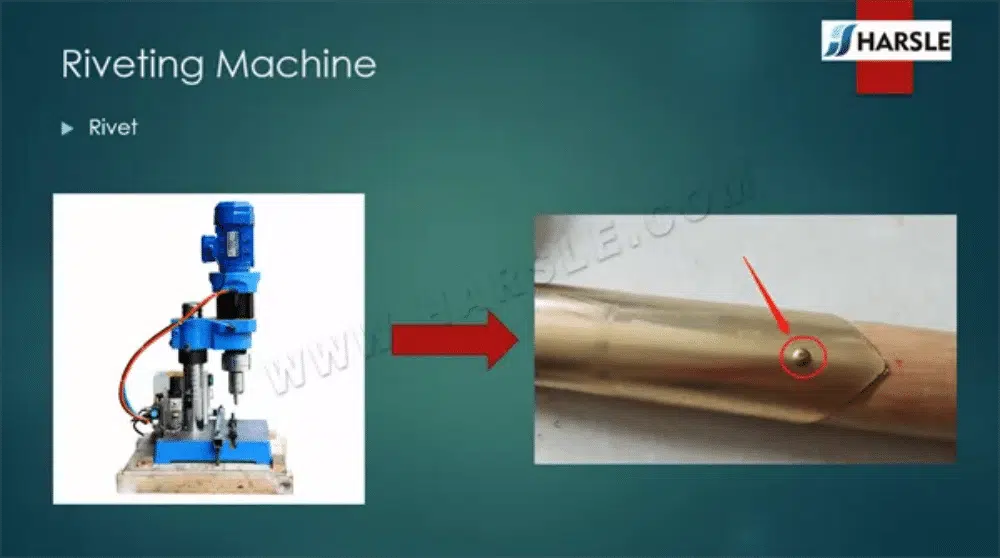

Rivettatrice: La rivettatrice inserisce i chiodi d'acciaio nel lungo manico di legno attraverso il piccolo foro praticato dal trapano da banco nella testa della pala e collega saldamente la testa della pala al lungo manico di legno, in modo da ottenere una pala di alta qualità.
