Cięcie laserowe Integracja CNC jest niezbędna w nowoczesnym przemyśle, ponieważ integruje systemy cięcia laserowego z innymi urządzeniami, maksymalizując wydajność i usprawniając przepływy pracy. Jeśli napotykasz trudności w łączeniu plotera laserowego z urządzeniami peryferyjnymi CNC, takimi jak ramiona robotyczne czy systemy transportu bliskiego, ten przewodnik krok po kroku przedstawia proces pokonywania tych przeszkód. Zawiera praktyczne strategie, omawia typowe wyzwania i prezentuje sprawdzone rozwiązania umożliwiające płynną integrację. Niezależnie od tego, czy modernizujesz istniejącą konfigurację, czy zaczynasz od podstaw, dowiesz się, jak zoptymalizować kompatybilność, skrócić przestoje i zwiększyć ogólną wydajność.

Zrozumienie korzyści płynących z integracji cięcia laserowego z CNC

Dlaczego integracja ma znaczenie

Połączenie laserowych maszyn tnących CNC z innymi urządzeniami pozwala na automatyzację procesów, redukcję ręcznej ingerencji i poprawę precyzji. Zintegrowane systemy umożliwiają udostępnianie danych w czasie rzeczywistym, co minimalizuje liczbę błędów i przyspiesza cykle produkcyjne.

Kluczowe cele integracji

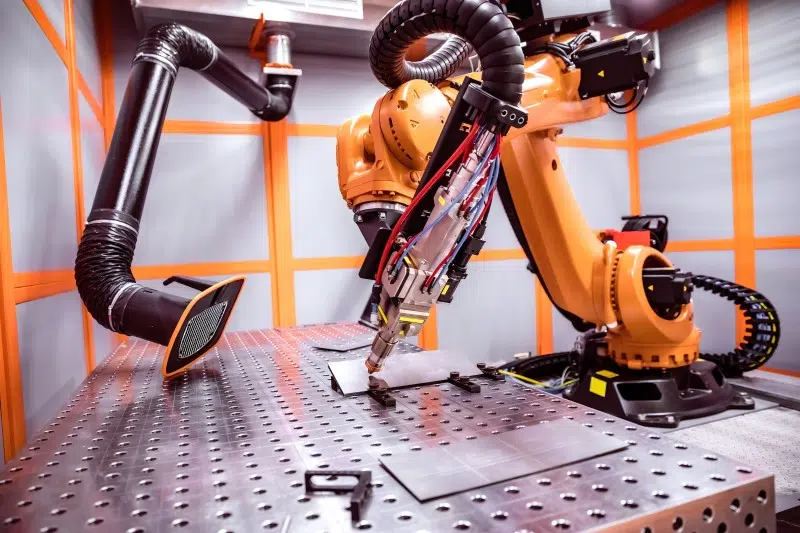

• Zautomatyzowane przemieszczanie materiałów:Synchronizacja wycinarek laserowych z ładowarkami robotycznymi w celu zapewnienia ciągłej pracy.

• Zunifikowana kontrola oprogramowania:Użyj jednego interfejsu do zarządzania wieloma urządzeniami CNC.
• Efektywność energetyczna i kosztowa:Eliminuj zbędne procesy, aby oszczędzać zasoby.

Przewodnik krok po kroku po integracji cięcia laserowego CNC

Przygotowanie do integracji

Ocena zgodności sprzętu

Zacznij od weryfikacji kompatybilności systemu sterowania Twojej wycinarki laserowej (np. autorskiego oprogramowania CNC, takiego jak HLC firmy HARSLE) z urządzeniami innych firm. Sprawdź protokoły komunikacyjne (np. Ethernet/IP, Modbus) i upewnij się, że są one zgodne z wymaganiami pozostałych urządzeń CNC.

Wybierz odpowiedni interfejs komunikacyjny

Większość systemów laserowych CNC korzysta ze standardowych interfejsów, takich jak RS-232, USB lub Ethernet. W przypadku zaawansowanych konfiguracji protokoły klasy przemysłowej, takie jak OPC UA, zapewniają niezawodną wymianę danych między maszynami.

Aktualizacja oprogramowania sprzętowego i oprogramowania

Nieaktualne oprogramowanie układowe może powodować błędy integracji. Zawsze instaluj najnowsze aktualizacje od producenta plotera laserowego i upewnij się, że oprogramowanie sterownika CNC obsługuje nowoczesne interfejsy API.

Konfigurowanie oprogramowania w celu zapewnienia bezproblemowej integracji

Centralizacja sterowania za pomocą oprogramowania CAM

Użyj oprogramowania CAM, takiego jak AutoCAD lub SolidWorks, aby wygenerować kod G, który jest kompatybilny zarówno z Twoją wycinarką laserową, jak i pomocniczymi narzędziami CNC. Skonfiguruj współdzielone postprocesory, aby uniknąć konfliktów składni.

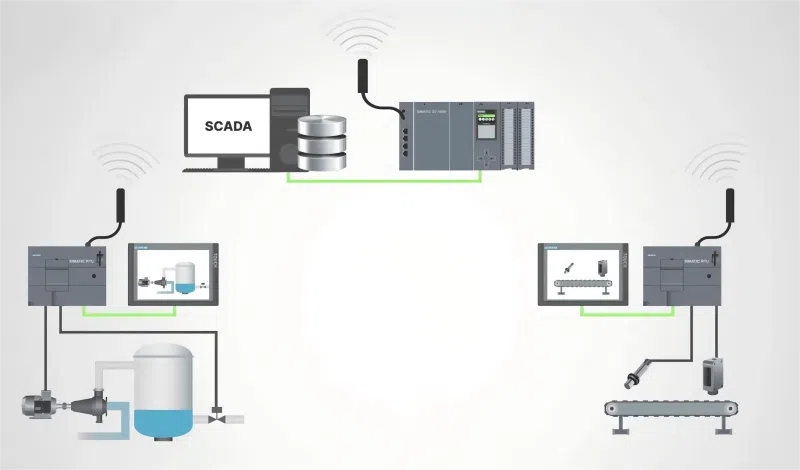

Konfigurowanie monitorowania danych w czasie rzeczywistym

Zintegruj czujniki IoT i systemy SCADA, aby śledzić wydajność maszyn, wykrywać anomalie i automatyzować regulacje. Na przykład, zsynchronizuj prędkość przecinarki laserowej z prędkością posuwu przenośnika taśmowego.

Testuj łączność za pomocą narzędzi symulacyjnych

Przeprowadź symulacje, aby zidentyfikować luki w komunikacji. Narzędzia takie jak ROBOGUIDE firmy FANUC czy NX CAM firmy Siemens mogą symulować rzeczywiste scenariusze przed wdrożeniem.

Rozwiązywanie typowych problemów z integracją

Zakłócenia sygnału między urządzeniami

Zakłócenia elektryczne pochodzące z pobliskich urządzeń CNC mogą zakłócać sygnały z wycinarek laserowych. Należy ekranować kable, prawidłowo uziemiać maszyny i korzystać z komunikacji światłowodowej w przypadku zadań o krytycznym znaczeniu.

Błędy zgodności oprogramowania

Jeśli kod G generuje ostrzeżenia o niezgodności osi, dostosuj parametry osi obrotowej w oprogramowaniu laserowym CNC. Sprawdź dokładnie układy współrzędnych (np. bezwzględny czy przyrostowy).

Opóźnione czasy reakcji

Opóźnienia w przesyłaniu danych między urządzeniami często wynikają z przeciążenia sieci. Priorytetyzuj ruch za pomocą ustawień QoS lub przełącz się na dedykowaną sieć przemysłową.

Często zadawane pytania

Wniosek

Pomyślna integracja maszyny CNC do cięcia laserowego z innym sprzętem wymaga dokładnego planowania, kompatybilnych narzędzi i rygorystycznych testów. Postępując zgodnie z powyższymi krokami – od oceny kompatybilności po rozwiązywanie problemów z sygnałem – stworzysz spójny system, który zwiększy wydajność i obniży koszty operacyjne. Wyprzedź konkurencję na rynku produkcyjnym, optymalizując swoje procesy cięcia laserowego już dziś.
