Podczas moich badań nad systemami sterowania płynami odkryłem, zawór dławiący być niezbędnym elementem regulacji przepływu i ciśnienia. Wprowadzenie zaworów dławiących zrewolucjonizowało sposób zarządzania zasobami w różnych branżach, od przemysłu naftowego i gazowego po uzdatnianie wody. Zrozumienie ich funkcjonalności i zastosowań jest kluczowe dla optymalizacji wydajności systemu i zapewnienia bezpieczeństwa. W tym artykule przedstawię przegląd zaworów dławiących, omawiając ich konstrukcję, działanie i istotną rolę, jaką odgrywają w utrzymaniu efektywnego zarządzania płynami.

Wstęp

Zawór dławiący to specjalistyczny typ zaworu służący do regulacji natężenia przepływu cieczy, zazwyczaj w środowiskach wysokiego ciśnienia. W przeciwieństwie do zwykłych zaworów, których głównym zadaniem jest regulacja przepływu poprzez otwieranie lub zamykanie, zawory dławiące są zaprojektowane tak, aby precyzyjnie regulować natężenie przepływu, co czyni je niezbędnymi w branżach, w których precyzyjna kontrola przepływu cieczy ma kluczowe znaczenie.

1. Zawór iglicowy

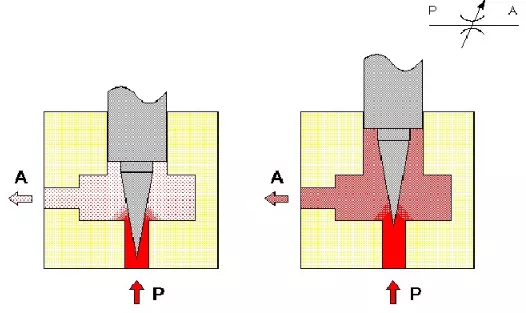

Zawór iglicowy to zawór regulacyjny z czopem iglicowym, który służy głównie do regulacji przepływu powietrza. Zawór iglicowy charakteryzuje się prostą konstrukcją i niskim kosztem.

2. Zawór szczelinowy

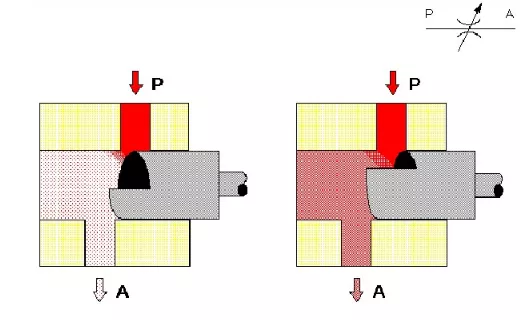

Zawór grzybkowy szczelinowy charakteryzuje się krótką, wąską ścieżką przepływu, co oznacza, że jego działanie jest praktycznie niezależne od lepkości cieczy roboczej. Zawór grzybkowy szczelinowy można precyzyjnie regulować, ale jego produkcja jest wysoka.

3. Regulowany zawór dławiący

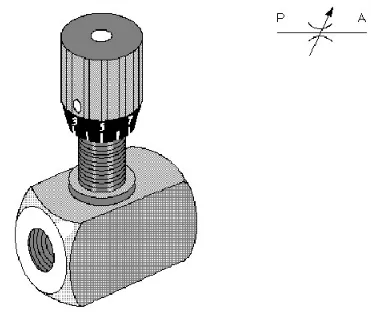

Ilustracja przedstawia rzeczywisty regulowany zawór dławiący.

(1) Regulowany zawór dławiący jednokierunkowy

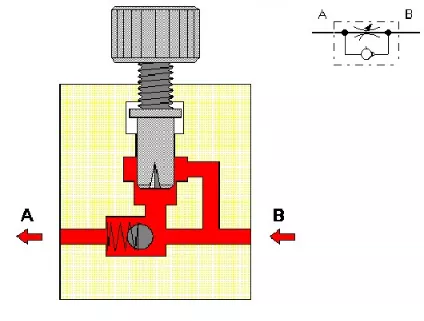

Regulowany, jednokierunkowy zawór dławiący składa się z regulowanego zaworu dławiącego i zaworu jednokierunkowego. W przedstawionym kierunku zamykania zaworu jednokierunkowego (od kanału A do kanału B) czynnik roboczy przepływa przez regulowany zawór dławiący.

Regulowany jednokierunkowy zawór dławiący może być stosowany z zaworami bezpieczeństwa lub pompami o zmiennej wydajności w celu zmiany prędkości.

W kierunku przeciwnym (od portu B do portu A) nie występuje dławienie, tzn. czynnik roboczy może przepływać swobodnie.

4. Zawór regulacji prędkości

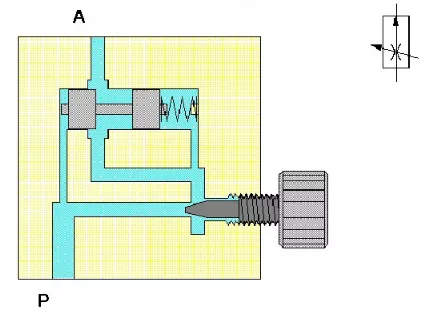

Zawór sterujący prędkością zapewnia stałą prędkość przepływu niezależnie od zmian ciśnienia wlotowego i wylotowego. Ilustracja pokazuje, że zawór sterujący prędkością znajduje się w pozycji spoczynkowej.

Główne cechy

1. Kontrola przepływu:
   • Zawory dławiące umożliwiają operatorom regulację natężenia przepływu przez zawór, zapewniając kontrolę nad ciśnieniem i dynamiką płynu w układzie.
2. Warianty projektu:
   • Zawory dławiące mogą być zaprojektowane w różnych konfiguracjach, w tym jako zawory kulowe, grzybkowe lub zasuwowe, w zależności od konkretnego zastosowania i wymagań dotyczących przepływu.
3. Przybory:
   • Zazwyczaj wykonane są z wytrzymałych materiałów, takich jak stal nierdzewna, stal węglowa lub specjalistyczne stopy, aby wytrzymać trudne warunki pracy i środowiska korozyjne.
4. Działanie:
   • Zawór może być obsługiwany ręcznie lub automatycznie za pomocą siłowników. Regulacja otwarcia zaworu umożliwia zwiększenie lub zmniejszenie przepływu.
5. Aplikacje:
   • Stosowane powszechnie w przemyśle naftowym i gazowym do kontrolowania przepływu węglowodorów, w zakładach uzdatniania wody do zarządzania przepływem wody oraz w przetwórstwie chemicznym do regulacji substratów.

Zalety

• Precyzja:Oferuje dobrze kontrola nad płynem przepływu, co pozwala na uzyskanie optymalnych warunków procesu.
• Wszechstronność:Można go stosować w szerokim zakresie zastosowań i środowisk.
• TrwałośćZaprojektowane tak, aby wytrzymać wysokie ciśnienia i temperatury, co zapewnia długą żywotność.

Zastosowania zaworów dławiących

Zawory dławiące są uniwersalne i znajdują zastosowanie w wielu gałęziach przemysłu, w tym m.in.:

• Ropa i gaz: Niezbędne do kontrolowania przepływu ropy naftowej, gazu ziemnego i innych węglowodorów podczas ich wydobywania i transportu.
• Przetwarzanie chemiczne: Stosowane w reaktorach i rurociągach do zarządzania przepływem substancji chemicznych, co zapewnia bezpieczną i wydajną pracę.
• Uzdatnianie wody: Pomaga regulować przepływ wody i chemikaliów w oczyszczalniach.
• Generowanie energii: Ma kluczowe znaczenie w zarządzaniu przepływem pary i wody w elektrowniach, umożliwiając utrzymanie stałej produkcji energii.
• Petrochemia: Umożliwia precyzyjną kontrolę reakcji chemicznych i przepływu płynów w zakładach petrochemicznych.

Wniosek

Zawory dławiące odgrywają kluczową rolę w zarządzaniu przepływem płynów w różnych branżach. Zapewniając precyzyjną kontrolę, pomagają optymalizować procesy, utrzymywać integralność systemu i zwiększać wydajność operacyjną. Zrozumienie ich konstrukcji i działania jest kluczowe dla inżynierów i operatorów zajmujących się dynamiką płynów.
