Opanowanie prasy hydraulicznej: zasady instalacji i obsługi

Opanowanie zasad instalacji i obsługi prasy hydraulicznej

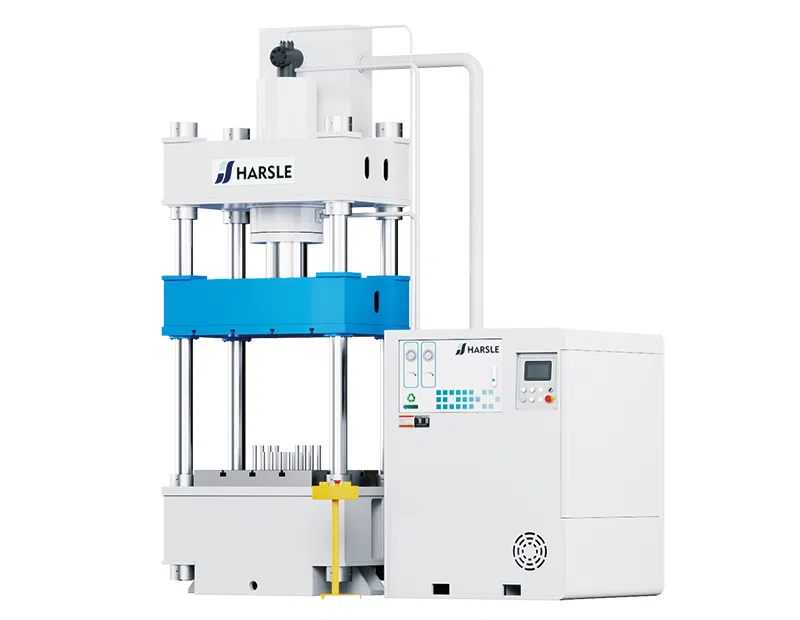

A prasa hydrauliczna to maszyna wykorzystująca siłę hydrauliczną do ściskania lub kształtowania materiałów, co czyni ją niezbędną w różnych zastosowaniach przemysłowych. Zrozumienie zasad jej montażu i działania jest kluczowe dla efektywnego użytkowania i konserwacji.

Opanowanie prasy hydraulicznej: zasady instalacji i obsługi

1. Zasada działania prasa hydrauliczna

Zasada działania prasy hydraulicznej opiera się na mechanizmie wału korbowego i korbowodu. Silnik napędza koło zamachowe, które przekazuje moc poprzez wał i zębatkę na duże koło zębate. Duże koło zębate, połączone sprzęgłem, obraca wał korbowy, który z kolei napędza korbowód, poruszając suwak. Zarówno liczba skoków na minutę, jak i krzywa ruchu suwaka pozostają stałe. Konstrukcja prasy składa się z czterech głównych części: łoża, części roboczej, części sterującej i części przekładni, a wszystkie komponenty są zamontowane na łożu. Hydrauliczne prasy wykrawające wykonują wszechstronne zadania tłoczenia blach, w tym wykrawanie, gięcie i tłoczenie płytkie.

2. Główne elementy prasy hydraulicznej

⑴ Część łóżka: Łóżko i stół roboczy są częściami żeliwnymi

⑵Sprzęgło: Gdy prasa jest na biegu jałowym, krzywka manipulatora blokuje końcówkę klucza obrotowego, zapewniając pełne osadzenie półksiężycowego bloku części roboczej w półkolistym rowku wału korbowego. W tym stanie wał korbowy obraca się na biegu jałowym, a suwak pozostaje w górnym martwym punkcie. Podczas pracy krzywka manipulatora obraca się nieznacznie, zwalniając klucz obrotowy. Pod wpływem siły sprężyny klucz obraca się o około 45°, umożliwiając zaczepienie tylnej części części roboczej o jeden z trzech okrągłych rowków w tulei środkowej. Następnie sprzęgło załącza się, przenosząc ruch z koła zamachowego na wał korbowy, napędzając ruch suwaka w górę i w dół.

⑶ Suwak: W suwaku znajduje się zabezpieczenie w postaci pedału naciskowego pod misą kulową, stykające się z głowicą kulową śruby regulacyjnej, co zapobiega uszkodzeniu prasy w przypadku przeciążenia. Aby wymienić zabezpieczenie, należy otworzyć kwadratową pokrywę z przodu.

⑷ Taśma hamulcowa: Mimośrodowa taśma hamulcowa jest zamontowana na lewym końcu wału korbowego. Po rozłączeniu sprzęgła pokonuje ona bezwładność ruchu posuwisto-zwrotnego suwaka i zapewnia zatrzymanie wału korbowego w górnym martwym punkcie.

⑸Manipulator: Mechanizm sterujący sprzęganiem i rozłączaniem sprzęgła podczas używania manipulatora. Zmiana położenia dźwigni manipulatora umożliwia uzyskanie dwóch operacji: pojedynczego skoku i skoku ciągłego.

3. Montaż prasy hydraulicznej

⑴Po wypoziomowaniu przebijaka hydraulicznego, zamontuj śruby kotwiące i zalej betonem. Po całkowitym stwardnieniu betonu równomiernie dokręć nakrętki śrub kotwiących, a następnie użyj poziomicy, aby ponownie wypoziomować stół warsztatowy. Przewód uziemiający powinien być prawidłowo podłączony.

⑵Przed rozpoczęciem pracy stempel hydrauliczny musi być całkowicie zestalony.

⑶ Po zamontowaniu przebijaka hydraulicznego, zmyj smar antykorozyjny z jego powierzchni naftą. Podczas czyszczenia należy uważać, aby nie uszkodzić lakierowanej powierzchni. Jednocześnie należy oczyścić otwory olejowe, kanały olejowe i ślady oleju oraz utrzymywać je w czystości. Nie należy używać metalu ani papieru ściernego do szorowania.

4. Zasada działania sprzęgła stemplowego:

Zamienia ruch kołowy na liniowy. Silnik główny generuje moc napędzającą koło zamachowe, a sprzęgło napędza koło zębate, wał korbowy (lub koło mimośrodowe), korbowód itp., aby uzyskać ruch liniowy suwaka, od silnika głównego do korbowodu. W przypadku ruchu kołowego. Pomiędzy korbowodem a suwakiem znajduje się punkt przejściowy między ruchem kołowym a ruchem liniowym. W jego konstrukcji występują mniej więcej dwa mechanizmy, jeden typu kulowego, a drugi typu sworzniowego (cylindrycznego), poprzez które ruch kołowy jest przekształcany w ruch liniowy suwaka.

5. Film instruktażowy dotyczący obsługi i instalacji
