Prasa korbowa jest rodzajem prasy prasa mechaniczna i można go również nazwać prasa korbowaZasada działania jest taka, mechanizm korbowo-suwakowy.

1. Zasada działania i struktura

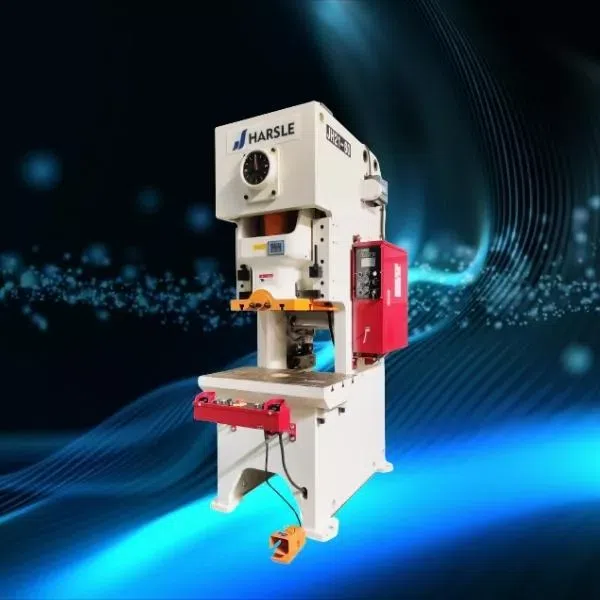

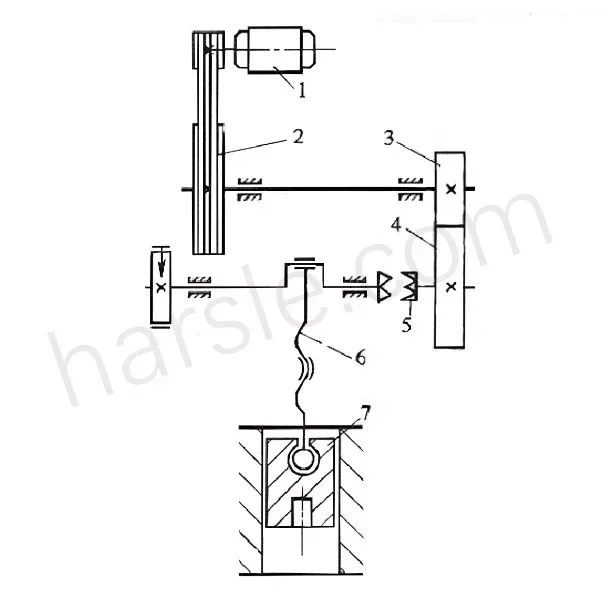

Rysunek 1 przedstawia rysunek poglądowy, rysunek 2 przedstawia schemat ruchu.

Zasada działania jest następująca: silnik

⑴ Przenieś ruch na duże koło pasowe poprzez pasek klinowy

⑵ Po zębatce

⑶ Duży sprzęt

⑷ Podanie do sprzęgła

⑸ Sprzęgło 5 przekazuje ruch na wał korbowy

⑹ Górny koniec korbowodu jest zamontowany na wale korbowym, a dolny koniec jest połączony z suwakiem.

⑺ Ruch obrotowy wału korbowego zostaje przekształcony w liniowy ruch posuwisto-zwrotny suwaka. Górna forma formy jest zamontowana na suwaku, a dolna na stole. Dzięki temu, po umieszczeniu materiału pomiędzy górną a dolną formą, możliwe jest wykrawanie i inne procesy tłoczenia. Ze względu na wymagania procesu produkcyjnego, suwak czasami się porusza, a czasami zatrzymuje.

Dlatego oprócz sprzęgła, na końcu wału korbowego zamontowany jest również hamulec, a prasa korbowa pracuje przez krótki czas w całym cyklu roboczym, czyli pod obciążeniem. Czas ten jest krótki i przez większość czasu występuje bez obciążenia. Aby zapewnić równomierne obciążenie silnika i efektywne wykorzystanie energii, zamontowano koło zamachowe. Duże koło pasowe 2 pełni funkcję koła zamachowego.

Jak widać z powyższego opisu zasady działania, prasa korbowa składa się z następujących części:

(1) Mechanizm roboczy: mechanizm korbowo-suwakowy składający się z wału korbowego, korbowodu, suwaka i innych części.

(2) Układ przeniesienia napędu: obejmujący przekładnię zębatą, przekładnię pasową i inne mechanizmy.

(3) Układ operacyjny: taki jak sprzęgła i hamulce.

(4)Układ energetyczny: np. silnik elektryczny, koło zamachowe.

(5) Części pomocnicze, takie jak kadłub.

2. Wspólna struktura suwaka korbowego

⑴Urządzenie do regulacji wysokości modułu

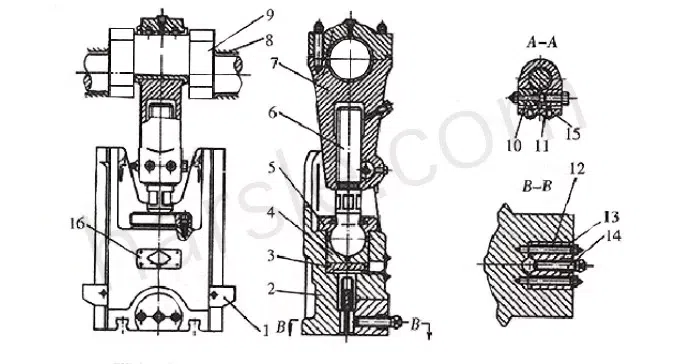

Aby dostosować się do instalacji form o różnych wysokościach zamknięcia, w suwaku wału korbowego prasy znajduje się urządzenie do regulacji wysokości prasy. Jak pokazano na rysunku, schemat mechanizmu suwaka korby hamulca. Aby dokonać regulacji, najpierw należy poluzować górny przewód 15, następnie poluzować śrubę blokującą 10, a następnie obrócić pręt regulacyjny 6, tak aby wydłużyć lub skrócić śrubę łączącą, a tym samym zmniejszyć lub zwiększyć wysokość formy.

Po zamontowaniu i usunięciu usterek w formie, śrubę 10 i górny drut 15 należy zablokować kolejno, aby zapobiec powrotowi korbowodu. W przypadku pras dużych i średnich rozmiarów śruba regulacyjna jest obracana przez oddzielny silnik za pośrednictwem przekładni lub turbiny.

⑵Górna część urządzenia

Prasa jest zazwyczaj wyposażona w górną część urządzenia na suwaku, która służy do zamocowania górnej matrycy. Górna część urządzenia jest sztywna i pneumatyczna, a poniżej opisano tylko sztywną część urządzenia.

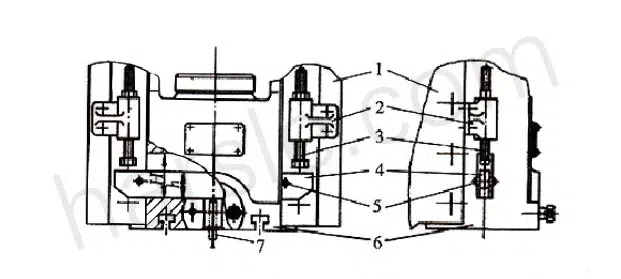

Jak pokazano na rysunku, zespół górnej części składa się z szyny uderzeniowej 4, która przechodzi przez suwak, oraz śruby blokującej 3, która jest przymocowana do kadłuba. Gdy suwak jest dociskany w dół, wskutek działania obrabianego przedmiotu, pręt wyrzutnika 7 górnej matrycy jest podnoszony w suwaku za pomocą drążka poprzecznego. Gdy suwak powraca do górnego martwego punktu, oba końce drążka uderzającego są blokowane przez śrubę blokującą kadłuba, suwak nadal się podnosi, a drążek uderzający przesuwa się w dół względem suwaka, popychając górną część w górnej matrycy. Pręt obrabianego przedmiotu zostaje wyrzucony.

Maksymalny skok roboczy poprzeczki uderzeniowej wynosi Hh. Zbyt wczesne dotknięcie śruby głowicy spowoduje awarię sprzętu. Dlatego podczas używania śruby głowicy suwak powinien znajdować się w górnym martwym punkcie.

Sztywne urządzenie z górną częścią charakteryzuje się prostą konstrukcją, niezawodnym działaniem i szerokim zastosowaniem. Jednakże, siła nacisku i położenie górnego materiału nie mogą być regulowane dowolnie.
