Quando se trata de melhorar o desempenho de freios de prensaEscolher o sistema de coroamento correto é crucial. Na minha experiência, o sistema de coroamento afeta significativamente a precisão da dobra e a eficiência geral. Este artigo explorará as diversas opções disponíveis e o orientará na seleção do sistema de coroamento mais adequado para o seu projeto. freios de prensa. Ao compreender os principais fatores envolvidos, pretendo ajudá-lo a tomar uma decisão informada que, em última análise, aprimorará seus processos e resultados de produção. Vamos nos aprofundar nos detalhes da escolha do sistema de coroamento ideal para dobradeiras.

Máquina de prensa dobradeira É um equipamento importante no processamento de chapas metálicas, e sua precisão de trabalho afeta diretamente a precisão de dobra das peças. No processo de dobra da peça, como as duas extremidades do carneiro são submetidas à maior parte do esforço, a força de reação quando a chapa é dobrada leva à deformação côncava da superfície inferior do carneiro, sendo a deformação da parte central do carneiro a mais acentuada, resultando em peças dobradas com ângulos diferentes em toda a direção do comprimento.

Para eliminar os efeitos adversos da deformação do carneiro, é necessário compensar a deformação por deflexão do carneiro. Os sistemas de coroamento mais comuns para prensas dobradeiras são o coroamento hidráulico e o coroamento mecânico, que fazem com que a parte central da bancada produza uma deformação elástica ascendente para compensar a deformação do carneiro da dobradeira, garantindo a precisão da usinagem da superfície da junta e melhorando a precisão da peça. Atualmente, os principais fabricantes estrangeiros de prensas dobradeiras adotam dispositivos de coroamento mecânico. Os fabricantes nacionais escolherão o método de coroamento apropriado de acordo com a situação real.

Introdução de dois sistemas de coroação

⒈ Coroamento Hidráulico:

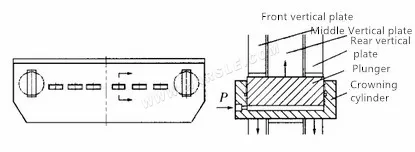

O mecanismo de coroamento hidráulico automático de deflexão da bancada é composto por um conjunto de cilindros de óleo instalados na bancada inferior. A posição e o tamanho de cada cilindro de óleo de coroamento são projetados de acordo com o cilindro de deflexão do cilindro e a análise de elementos finitos da bancada. O coroamento hidráulico realiza o coroamento da versão neutra por meio do deslocamento relativo entre as três placas verticais frontal, central e traseira. O princípio é que o coroamento é realizado pela deformação elástica da própria chapa de aço, de modo que a quantidade de coroamento pode ser ajustada dentro da faixa elástica da bancada.

⒉A Coroação mecânica:

O coroamento mecânico é composto por um conjunto de blocos de cunha convexa com plano inclinado, sendo cada bloco de cunha convexa projetado de acordo com a curva de deflexão da análise de elementos finitos do carneiro e da bancada. O controlador CNC calcula a deflexão necessária de acordo com a força de carga aplicada quando a peça é dobrada (essa força causará deformação por deflexão no carneiro e na placa vertical da bancada) e controla automaticamente a quantidade de movimento relativo da cunha convexa, compensando efetivamente a deformação por deflexão causada pelo carneiro e pela placa vertical da bancada.

A deflexão mecânica ideal. O coroamento da peça dobrada pode ser obtido controlando a posição para realizar o "pré-abaulamento". Um conjunto de cunhas forma uma curva consistente com a deflexão real na direção longitudinal da bancada, de modo que a folga entre as matrizes superior e inferior seja uniforme durante a dobra.

Princípio dos dois sistemas de coroação

Como há muitos tipos de sistemas de controle para máquinas de dobradeira CNC, os princípios de funcionamento do coroamento hidráulico e do coroamento mecânico são explicados tomando como exemplo o sistema de controle numérico da série DA-66T da empresa DELEM na Holanda.

⒈Princípio de funcionamento do coroamento hidráulico

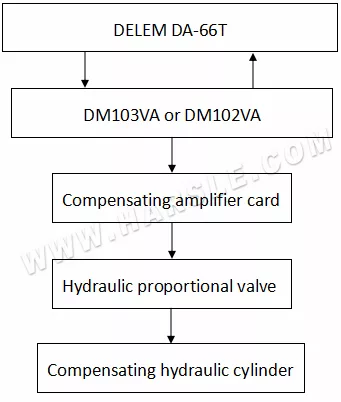

O fluxograma a seguir é um diagrama esquemático de controle usando o sistema de controle numérico DELEN DA-66T e o sistema hidráulico HO-ERBIGER como exemplos.

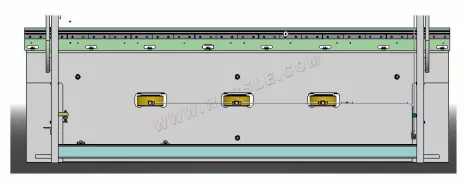

Na figura abaixo, podemos observar que a parte inferior da bancada é composta por uma placa principal espessa e duas placas laterais relativamente finas. No local onde o cilindro de coroamento está posicionado na figura, a placa principal central fica visivelmente saliente. Quando a peça é dobrada, a válvula hidráulica abre a abertura da válvula proporcional de acordo com o valor de coroamento calculado automaticamente pelo sistema de controle numérico, e o óleo hidráulico é abastecido no cilindro de óleo de coroamento.

O pistão no cilindro de óleo Crowning empurra uma pequena peça para fora, o que faz com que a placa principal central produza uma deformação elástica ascendente, melhorando assim a precisão da peça. É claro que a precisão de dobra da peça também está relacionada à configuração dos parâmetros internos do sistema CNC.

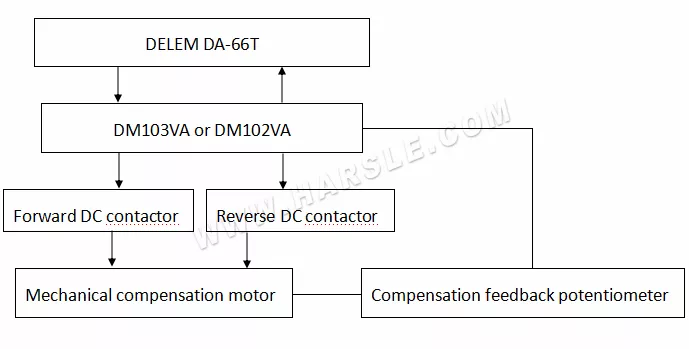

⒉O princípio de funcionamento da coroação mecânica

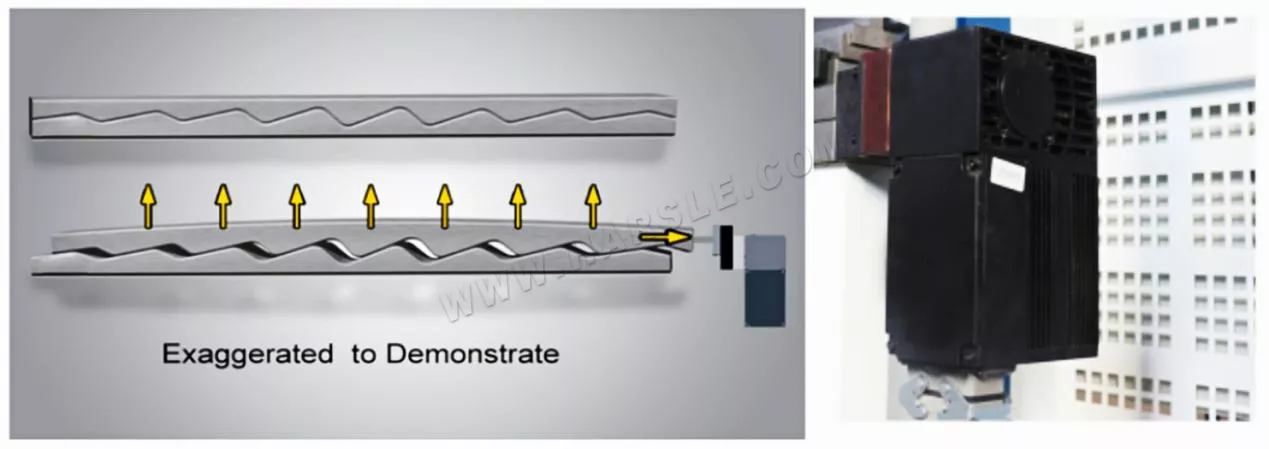

O mecanismo mecânico de coroamento é composto por almofadas superiores e inferiores e mesas de trabalho, conectadas por uma mola de disco e parafusos. As almofadas superiores e inferiores são compostas por múltiplas cunhas inclinadas com diferentes inclinações. Quando não há coroamento mecânico, há uma clara diferença entre as inclinações de ambas as extremidades das almofadas superior e inferior e do meio.

Isso ocorre porque a quantidade de deformação necessária para o coroamento no centro da máquina-ferramenta é a maior. Após a adição do coroamento mecânico, as inclinações das pastilhas superior e inferior são as mesmas; antes do coroamento, elas são completamente encaixadas. Quando o coroamento é necessário, a pastilha inferior se move para a esquerda sob o acionamento do motor, e as pastilhas superior e inferior ainda se encaixam na extremidade esquerda e foram separadas na extremidade direita. Devido às diferentes inclinações das pastilhas superior e inferior, a pastilha superior sofrerá deformação elástica convexa para cima sob a ação da pastilha inferior.

Este mecanismo mecânico de coroamento adota todas as almofadas superiores e inferiores, é claro, também é possível usar uma cunha dividida com uma inclinação e, em seguida, usar um parafuso roscado para fazer a cunha se mover para a esquerda e direita, conseguindo assim o coroamento para a deformação do carneiro da máquina-ferramenta. Para melhorar a precisão de dobra da peça de trabalho, o princípio de controle elétrico é o mesmo do mecanismo mecânico geral de coroamento das almofadas superiores e inferiores.

Este mecanismo de coroamento mecânico com bloco de cunha bipartido é atualmente mais comum em máquinas de dobra domésticas de grande porte. Através do coroamento mecânico, a deformação do carneiro da máquina-ferramenta é compensada, garantindo assim a precisão da superfície da junta usinada e melhorando a precisão da peça.

Comparação de dois sistemas de coroação

⒈Vantagens do coroamento hidráulico:

● Após um longo período de uso, a coroa hidráulica não apresenta problemas de desgaste, enquanto o parafuso de avanço e o bloco de cunha da coroa mecânica se desgastam após um longo período de uso.

● O coroamento hidráulico ocupa menos espaço, enquanto o coroamento mecânico ocupa mais espaço livre nas direções de altura e largura.

● Ao utilizar o coroamento hidráulico, é impossível que a chapa se desloque, pois a mesa inferior está no estado plano do conjunto e em contato plano com a chapa dobrada, sendo muito estável quando a cruz superior entra em contato com o "ponto de fixação" da chapa. O coroamento mecânico só funciona após a dobra, o que pode levar a erros imprevisíveis.

● O coroamento hidráulico pode ser ajustado quando a peça de trabalho não é removida, o que é impossível no coroamento mecânico.

⒉As vantagens da coroação mecânica:

● O coroamento mecânico tem estabilidade duradoura, o que reduz a dificuldade de manutenção e a frequência do coroamento hidráulico (como vazamento de óleo causado por danos no anel de vedação) e não requer manutenção durante a vida útil da máquina-ferramenta.

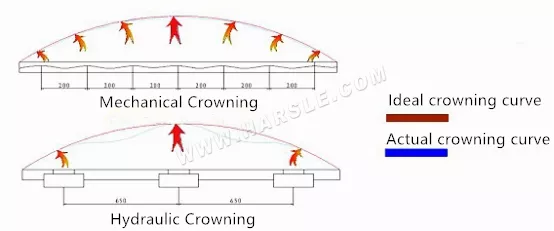

● Como há muitos pontos de coroamento no coroamento mecânico, é possível obter uma coroação de deflexão precisa em todo o comprimento da mesa de trabalho, o que faz com que a máquina de dobra dobre a peça de trabalho em um modo de coroamento mais linear e melhora o efeito de dobra da peça de trabalho.

●O coroamento mecânico usa uma régua de potencial para medir a posição do sinal de retorno, como um eixo de controle numérico, realizando o controle digital e tornando o valor do coroamento mais preciso.
