Quando se trabalha com equipamentos de dobra automatizados, poucos problemas interrompem a produção tão rapidamente quanto Erros de CLP em dobradeiras de tubos. Se sua máquina parar repentinamente, travar no meio do ciclo ou exibir códigos de falha desconhecidos do CLP, você provavelmente está procurando uma maneira clara e prática de fazer tudo funcionar novamente. Neste guia, vou explicar as causas comuns desses erros, como diagnosticá-los passo a passo e o que você pode fazer para corrigir o problema rapidamente, sem comprometer a precisão ou a segurança. Seja você um operador de dobradeira de tubos CNC que trabalha diariamente ou o gerente de uma linha de dobra completa, este artigo ajudará você a restaurar o bom desempenho e evitar paradas não programadas no futuro.

Por que Ocorrem erros de CLP em dobradeiras de tubos

Instabilidade elétrica afetando o controle do CLP

Uma das causas mais frequentes de problemas em CLPs (Controladores Lógicos Programáveis) é a instabilidade na alimentação elétrica. Quedas de tensão, picos repentinos ou aterramento inadequado podem fazer com que o CLP interprete sinais incorretamente ou reinicie inesperadamente. Sempre começo verificando a alimentação de entrada, o aterramento e a firmeza da fiação do painel. Mesmo um terminal solto pode causar falhas intermitentes no CLP durante os ciclos de dobra.

Falhas nos sensores que acionam códigos de erro

As dobradeiras de tubos dependem de vários sensores — sensores de fixação, sensores de mandril, sensores de proximidade e unidades de feedback servo. Quando algum deles falha ou envia sinais inconsistentes, o CLP interpreta os dados como um erro. Verifico o status do LED de cada sensor, a continuidade do sinal e a posição de montagem para garantir que estejam alinhados e funcionando corretamente.

Problemas de comunicação entre PLC e servoacionamentos

A perda de comunicação entre o CLP e os servoacionadores pode parar a máquina instantaneamente. Isso geralmente ocorre devido a cabos de comunicação danificados, conectores soltos ou parâmetros incorretos. Inspeciono as portas de comunicação, reconecto os conectores e verifico se os parâmetros dos servoacionadores correspondem ao arquivo de configuração da máquina.

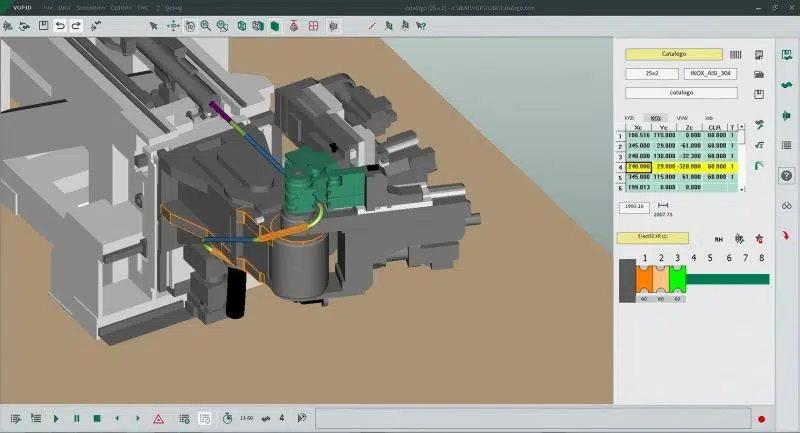

Corrupção de software ou perda de parâmetros

Se o programa do CLP for corrompido devido a uma falha de energia ou desligamento inadequado, a máquina pode inicializar com parâmetros ausentes ou lógica incorreta. Restaurar o último backup ou recarregar o programa do CLP geralmente é a solução mais rápida. Sempre me certifico de que um backup verificado esteja armazenado antes de fazer qualquer alteração.

Como corrigir erros de CLP em dobradeiras de tubos passo a passo

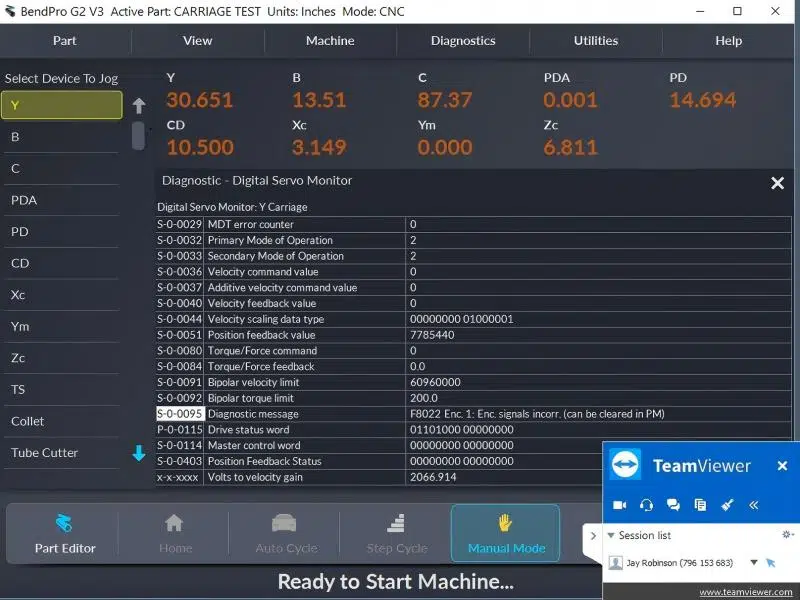

Passo 1 – Reinicie e identifique o código de erro.

Antes de fazer qualquer ajuste, reinicio a máquina e verifico o código de erro do CLP exibido na IHM ou na tela de alarmes. Cada código corresponde a uma causa específica, o que facilita bastante o processo de solução de problemas. Também verifico o histórico de alarmes, pois alarmes recorrentes geralmente indicam instabilidade mecânica ou elétrica.

Etapa 2 – Inspecione as conexões de energia e fiação

A instabilidade na alimentação elétrica é responsável por muitas falhas em CLPs, por isso inspeciono o painel elétrico minuciosamente. Aperto os terminais soltos, limpo a poeira do módulo do CLP e verifico a resistência de aterramento adequada. Se a máquina opera em um ambiente com alta umidade, também verifico a presença de condensação ou corrosão.

Etapa 3 – Verificar as entradas dos sensores uma a uma

Monitoro cada entrada do CLP na página de diagnóstico da IHM. Isso me ajuda a confirmar se todos os sensores estão enviando os sinais corretos. Se observo flutuações ou ausência de sinal em um sensor crítico, testo a fiação, ajusto o suporte do sensor ou substituo o sensor defeituoso. Sensores de fixação ou de mandril desalinhados são causas comuns de interrupções por flexão.

Etapa 4 – Verificar a comunicação entre os módulos

Testo a integridade dos cabos de comunicação e inspeciono as luzes indicadoras do servoacionador. Se o acionador não estiver se comunicando com o CLP, verifico as configurações da porta de comunicação, os parâmetros do protocolo e a continuidade da fiação. Em alguns casos, basta reconectar os cabos ou substituir uma porta danificada para resolver o problema.

Etapa 5 – Carregar ou restaurar o programa do CLP

Se o erro persistir mesmo após verificações elétricas e de sensores, eu recarrego o programa do CLP. Utilizo o arquivo de programa aprovado pelo fabricante e comparo as listas de parâmetros para garantir a consistência. Um conjunto de parâmetros incompatível geralmente causa movimentos inesperados da máquina ou alarmes repetidos no CLP.

Etapa 6 – Teste a máquina em condições controladas

Após corrigir o erro, ligo a máquina sem nenhuma peça. Isso garante que todos os eixos respondam corretamente e que nenhum alarme inesperado seja acionado. Se tudo funcionar bem, prossigo com um ciclo de dobra lento para confirmar a estabilidade antes de iniciar a produção em velocidade máxima.

Prevenção de erros de CLP em dobradeiras de tubos

Mantenha as condições elétricas estáveis.

Protetores contra surtos, aterramento adequado e inspeções regulares reduzem significativamente as falhas de CLP. Recomendo que os operadores evitem conectar dobradeiras de tubos a redes elétricas instáveis ou sobrecarregadas.

Realizar calibração de rotina do sensor

Sensores calibrados são essenciais para uma curvatura precisa. Eu verifico rotineiramente o alinhamento, a limpeza e a velocidade de resposta dos sensores para evitar sinais falsos que possam causar erros no CLP.

Mantenha os painéis elétricos limpos e secos.

Poeira e umidade são problemas silenciosos. Limpo os painéis elétricos regularmente e me certifico de que os ventiladores e filtros de refrigeração estejam funcionando corretamente para proteger o CLP contra superaquecimento ou contaminação.

Seção de perguntas frequentes

Conclusão

Corrigindo erros de PLC em Dobradores de Tubos Não precisa ser complicado. Seguindo um processo estruturado de resolução de problemas — verificando as condições elétricas, inspecionando os sensores, verificando a comunicação e restaurando o programa do CLP — você pode rapidamente colocar a máquina de volta em operação estável. Essas etapas não apenas reduzem o tempo de inatividade, mas também melhoram a precisão da dobra e a confiabilidade da máquina. Se precisar de suporte técnico personalizado, peças de reposição ou guias de solução de problemas mais detalhados, entre em contato com a equipe da HARSLE a qualquer momento.
