Tipos de máquinas de laminação de chapas de 3 rolos
Prato de 3 rolos Máquinas de laminação
A maioria dos 3 rolos máquinas de laminação de chapas são máquinas de dobra de chapas mecânicas. É claro que também existem máquinas de dobra de chapas hidráulicas, mas todas as máquinas de dobra de chapas de quatro rolos são máquinas de dobra de chapas hidráulicas. A estrutura da máquina de dobra de chapas simétricas mecânicas de 3 rolos é simétrica de três rolos. O rolo superior se move verticalmente para cima e para baixo por meio de uma transmissão por engrenagem cônica na posição simétrica no centro dos dois rolos inferiores.
A engrenagem final do redutor principal aciona as duas engrenagens do rolo inferior para engrenar e girar. O movimento fornece torque às chapas laminadas. A chapa metálica plástica com especificações planas passa entre os três rolos de trabalho (dois rolos inferiores e um rolo superior) da máquina de dobrar chapas. Com a ajuda da pressão descendente do rolo superior e do movimento de rotação do rolo inferior, a chapa metálica é continuamente dobrada em múltiplas passagens. Produz deformação plástica permanente e rola para dentro do cilindro, cone ou parte dele necessário.
A desvantagem da máquina de laminação mecânica de chapas com 3 rolos é que as extremidades da chapa precisam ser pré-dobradas com a ajuda de outros equipamentos. A estrutura da máquina de dobra de chapas simétricas hidráulica de três rolos é do tipo simétrico de três rolos. O rolo superior está em uma posição simétrica no centro dos dois rolos inferiores. O óleo hidráulico no cilindro hidráulico atua no pistão para realizar movimentos verticais de elevação e abaixamento.
A engrenagem final do redutor principal aciona os dois rolos inferiores. A engrenagem do rolo inferior engrena em um movimento rotacional para fornecer torque para a laminação da chapa. A placa de metal plástico com especificações planas passa entre os três rolos de trabalho da laminadora de chapas.
Com a ajuda da pressão descendente do rolo superior e do movimento rotacional do rolo inferior, a chapa metálica é continuamente dobrada em múltiplas passagens para produzir deformação plástica permanente e é laminada no cilindro, cone ou parte dele necessário. A desvantagem da máquina de dobra de chapas simétricas hidráulica de três rolos é que as extremidades da chapa precisam ser pré-dobradas com a ajuda de outros equipamentos.
A laminadora hidráulica de chapas simétricas de três rolos é adequada para laminadoras de chapas grandes com espessura de chapa superior a 50 mm. Uma fileira de rolos fixos é adicionada sob os dois rolos inferiores para encurtar a extensão dos dois rolos inferiores, melhorando assim a precisão da peça laminada e o desempenho geral da máquina.
Análise de Tipos de Máquinas de Laminação de Chapas

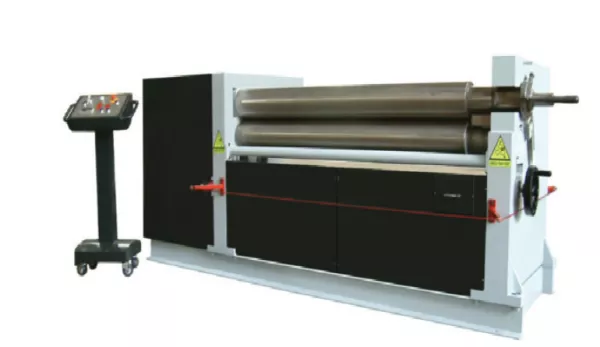

Máquina de dobrar chapas de 3 rolos
As máquinas de laminação de chapas de três rolos estão disponíveis em tipos mecânicos e hidráulicos: As máquinas de laminação de chapas mecânicas de três rolos são divididas em máquinas de laminação de chapas mecânicas simétricas de três rolos simétricas e assimétricas: Máquinas de laminação de chapas mecânicas simétricas de três rolos Características de desempenho: A estrutura da máquina O tipo é um tipo simétrico de três rolos.
O rolo superior realiza um movimento de elevação vertical na posição simétrica no centro dos dois rolos inferiores, obtido pela porca roscada e pelo acionamento sem-fim. Os dois rolos inferiores realizam movimento rotacional e se engatam na engrenagem do rolo inferior através da engrenagem de saída do redutor. Fornece torque para chapas laminadas. A desvantagem desta máquina é que a extremidade da chapa precisa ser pré-dobrada com a ajuda de outro equipamento.
Máquina de laminação de placas assimétricas mecânicas de 3 rolos
Principais características da laminadora mecânica de chapas assimétricas de três rolos: A estrutura da máquina é do tipo assimétrico de três rolos. O rolo superior é o acionamento principal, e o rolo inferior se move verticalmente para fixar a chapa e se encaixar na engrenagem do rolo superior através da engrenagem do rolo inferior, atuando como acionamento principal ao mesmo tempo; o rolo lateral realiza movimentos de inclinação e elevação, com dupla função de pré-dobramento e laminação. Estrutura compacta, fácil operação e manutenção. Parâmetros técnicos: Especificações, Modelos, Espessura máxima da chapa em espiral.

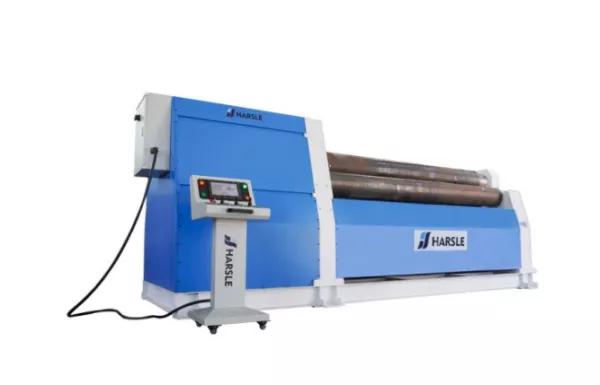

Máquina de laminação de placas hidráulicas de 3 rolos
As principais características da máquina de dobrar chapas simétricas hidráulicas de três rolos: o rolo superior da máquina pode ser levantado verticalmente. A transmissão hidráulica de elevação vertical é obtida pelo óleo hidráulico no cilindro hidráulico, atuando na haste do pistão; o rolo inferior é acionado para girar e engrenado com a engrenagem de saída do redutor. Para fornecer torque à chapa de laminação, há um rolo de suporte ajustável sob o rolo inferior. O rolo superior tem o formato de um tambor, o que melhora a retidão do produto e é adequado para especificações ultralongas e diversos formatos de seção transversal.
A lata é uma laminadora de chapas simétricas de três rolos, ajustável para cima, que pode laminar chapas metálicas em círculos, arcos e cones dentro de uma determinada faixa. Os dois rolos inferiores desta máquina são rolos de acionamento e o rolo superior é o rolo de acionamento. É amplamente utilizada na construção naval, caldeiraria, aviação, energia hidrelétrica, indústria química, estruturas metálicas e fabricação de máquinas. É adequada para dobrar e deformar chapas metálicas.
Ela pode rolar peças redondas, arqueadas e cônicas dentro de uma determinada faixa, e possui uma função de pré-dobramento da extremidade da chapa. Os dois rolos inferiores deste modelo são rolos de acionamento e podem se mover horizontalmente. O rolo é acionado e pode se mover para cima e para baixo. Os métodos de movimentação incluem mecânico e hidráulico. Os eixos de transmissão são conectados por acoplamentos universais.
Máquina de laminação de placas simétricas de três rolos mecânica
Características de desempenho do mecanismo mecânico três rolos Máquina de laminação de chapas simétricas: A estrutura da máquina é do tipo simétrico de três rolos. O rolo superior se move verticalmente para cima e para baixo na posição simétrica no centro dos dois rolos inferiores, o que é obtido pela porca roscada e pelo acionamento por parafuso sem-fim. O movimento de rotação dos dois rolos inferiores, através da engrenagem de saída do redutor, engrena com a engrenagem do rolo inferior para fornecer torque à chapa laminada. A desvantagem desta máquina é que a extremidade da chapa precisa ser pré-dobrada com a ajuda de outro equipamento.
Máquina de laminação de placas assimétricas de três rolos mecânica
Principais características da laminadora mecânica de chapas assimétricas de três rolos: A estrutura da máquina é do tipo assimétrico de três rolos. O rolo superior é o acionamento principal, e o rolo inferior se move verticalmente para fixar a chapa e se encaixar na engrenagem do rolo superior através da engrenagem do rolo inferior, atuando como acionamento principal simultaneamente; o rolo lateral realiza movimentos de inclinação e elevação, com dupla função de pré-dobramento e laminação. Estrutura compacta, fácil operação e manutenção. Parâmetros técnicos: Especificações e modelos Espessura máxima da chapa laminada (mm) do rolo
Máquina de laminação de placas simétricas de três rolos hidráulica
As principais características da máquina de dobrar chapas simétricas hidráulicas de três rolos: o rolo superior da máquina pode ser levantado verticalmente. A transmissão hidráulica da elevação vertical é obtida pelo óleo hidráulico no cilindro hidráulico, atuando na haste do pistão; o rolo inferior é acionado para girar e engrenado com a engrenagem de saída do redutor. Para fornecer torque à chapa de laminação, há um rolo de suporte ajustável sob o rolo inferior. O rolo superior tem o formato de um tambor, o que melhora a retidão do produto e é adequado para especificações de latas muito longas com diversos formatos de seção transversal.
Conclusão
Escolher a laminadora de chapas de 3 rolos certa para sua oficina pode melhorar significativamente a eficiência da sua conformação e reduzir o desperdício de material durante a produção. Ao compreender os diferentes tipos de laminadoras de chapas de 3 rolos e seguir as melhores práticas durante a operação, você pode obter resultados de laminação precisos e consistentes para seus projetos. Se precisar de mais suporte na seleção ou operação de uma laminadora de chapas de 3 rolos, entre em contato com a equipe da HARSLE para obter assistência personalizada.
