Neste artigo, explorarei a questão: Qual é o tamanho mínimo de curvatura do DobradeiraEntender o tamanho mínimo de dobra da prensa dobradeira é crucial para quem trabalha com prensas dobradeiras, pois afeta diretamente a qualidade e a precisão de nossas operações de dobra. Compartilharei meus insights sobre os fatores que influenciam os tamanhos mínimos de dobra, incluindo tipo de material, espessura e ferramental. Ao final deste artigo, você terá uma compreensão mais clara de como determinar o tamanho mínimo de dobra para seus projetos, garantindo resultados ideais em seus processos de fabricação.

Na HARSLE, fabricante líder com sede em Nanquim, China, somos especializados na produção de uma ampla gama de máquinas para usinagem de metais, incluindo prensas dobradeiras, guilhotinas, máquinas de corte a laser, prensas hidráulicas, puncionadeiras e laminadoras. Neste artigo, nos aprofundamos nas complexidades do tamanho mínimo de curvatura da prensa dobradeira, destacando sua importância e como as prensas dobradeiras da HARSLE se destacam no mercado.

Ou seja, o tamanho mínimo de dobra que pode ser dobrado, o tamanho mínimo da matriz de dobra para o mestre, não foi observado antes, até agora, não sei a largura da ranhura, dependendo do modelo do dispositivo ou da espessura da chapa? Ou, em geral, não existe tal padrão, ou você pode me dar informações detalhadas?

Importância do tamanho mínimo de curvatura

O Tamanho mínimo de curvatura da prensa dobradeira refere-se ao menor raio ou ângulo que a máquina pode produzir com precisão e consistência. Este parâmetro é vital por vários motivos:

1. Precisão: Tamanhos de curvatura menores exigem maior precisão para garantir que o metal não rache ou deforme de forma indesejada.
2. Eficiência do material: Conseguir curvas fechadas minimiza o desperdício de material, contribuindo para a economia de custos.
3. Flexibilidade de design: Uma prensa dobradeira capaz de fazer curvas menores permite designs mais complexos e versáteis, expandindo a gama de aplicações possíveis.
4. Garantia de qualidade: Atingir consistentemente o tamanho mínimo de curvatura garante que os produtos atendam aos rigorosos padrões de qualidade.

Como determinar o tamanho mínimo de curvatura com máquinas HARSLE

Determinando o Tamanho mínimo de curvatura da prensa dobradeira para suas necessidades específicas envolve várias etapas:

1. Avaliação de materiais: Analise o tipo e a espessura do metal que você pretende dobrar. As prensas dobradeiras HARSLE são versáteis e podem trabalhar com uma ampla variedade de materiais e espessuras.
2. Seleção de ferramentas: Escolha o conjunto de punção e matriz apropriado da ampla linha da HARSLE para atender às suas necessidades de dobra. Nossa equipe de engenharia pode auxiliar na seleção das melhores ferramentas para obter tamanhos mínimos de dobra.
3. Configuração da máquina: Configure as configurações da prensa dobradeira, incluindo velocidade, força e ângulo de dobra, para otimizar o desempenho. As máquinas HARSLE contam com sistemas de controle avançados que permitem ajustes precisos.
4. Teste e calibração: Realize testes iniciais para garantir que a prensa dobradeira atinja o tamanho de dobra desejado de forma consistente. Nossa equipe de serviço pode fornecer calibração e treinamento no local para garantir a operação ideal.
5. Manutenção contínua: A manutenção regular da prensa dobradeira garante que ela continue a ter o melhor desempenho, mantendo a capacidade de atingir tamanhos mínimos de curvatura ao longo do tempo.

Dobre metade da ranhura em V da matriz inferior mais 0,5

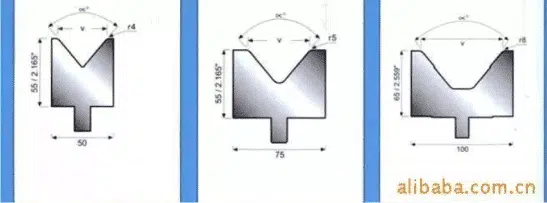

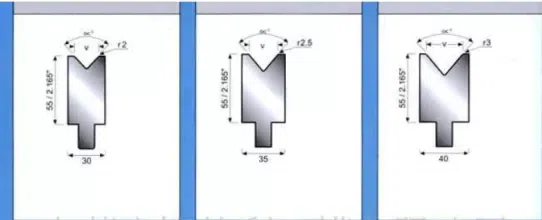

A designação da ranhura em V é geralmente expressa na forma de "valor da largura da ranhura + V". Por exemplo, quando a largura da ranhura em V é de 5 mm, a ranhura em V torna-se "5V", geralmente 4V, 8V, 10V, 12V. Geralmente, a largura da ranhura em V do molde inferior usada para a cama dobrável, de acordo com a espessura da chapa, é geralmente 5 vezes maior. Para a espessura do material (5T), se 5T-1V for usado, o coeficiente de flexão deve ser aumentado de acordo. Se 5T + 1V for usado, o coeficiente de flexão deve ser reduzido de acordo.

A dobra mínima pode ser baseada na largura da placa ou no tamanho de um único lado? Se a largura da placa for tão longa quanto você ajustar a folga apropriada, você pode fazê-la pequena; se você tiver um tamanho de um único lado, você precisa observar o entalhe. Quanto ao tamanho do projeto do molde, ele é determinado principalmente pela pressão do entalhe. Contanto que a resistência seja suficiente, ele pode ser apropriadamente pequeno para facilitar a dobra do lado menor.

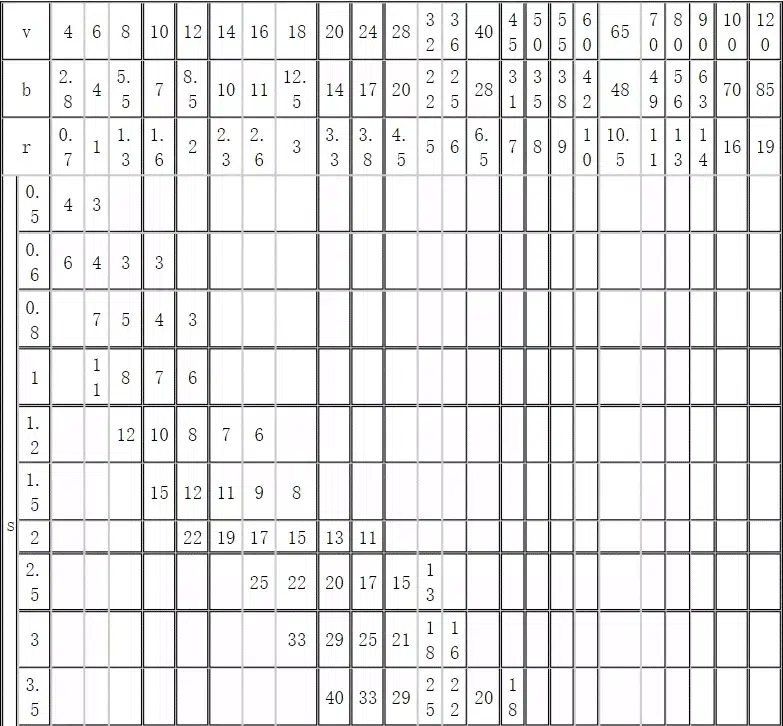

O tamanho mínimo de dobra é determinado de acordo com o tamanho e a espessura da ranhura em V. Se a forma em U for dobrada, a largura da ranhura em V é determinada de acordo com a espessura da chapa. Abaixo de 3,0 é de 4 a 6 vezes a espessura da chapa. 3,0 ou mais é de 8 a 10 vezes a espessura da chapa. Isso também se baseia na experiência para escolher a ranhura em V.

Sua pergunta é um pouco genérica; não existe um padrão absoluto. Se você prensar a dobra normal, a metade da ranhura em V mais a metade do material utilizado será a menor. É claro que geralmente escolhemos 5 vezes a espessura da ranhura em V.

Excentricidade: a linha de pressão é dobrada, e o pequeno V é dobrado em um ângulo amplo e, em seguida, pressurizado com um V grande. Ele pode ser dobrado para um tamanho menor que a metade da ranhura em V. Se a pressão for fixa, a junta pode ser usada para auxiliar o posicionamento. O tamanho específico e a máquina não são. Em suma, está relacionado à espessura da matriz inferior. Obviamente, se a matriz superior for uma fresa de arco circular maior que 0,5, a ranhura em V geralmente é 5 vezes mais espessa, e a empresa pode escolher de 4 a 6 vezes a espessura do material. Quanto menor a dobra, menor será o tamanho e vice-versa.

Cilindro duplo máquina de dobrar

Desempenho e recursos:

* Estrutura soldada toda em aço, vibração para eliminar o estresse, boa resistência da máquina e boa rigidez. Acionamento hidráulico, estável e confiável.

* Batente mecânico, sincronização do eixo de torção, alta precisão.

* Distância do medidor traseiro, ajuste elétrico do curso do controle deslizante superior, ajuste fino manual, visor digital.

*O molde superior é equipado com uma estrutura de compensação de deflexão. Máquinas com 250 toneladas e comprimento igual ou superior a 400 mm podem adotar a estrutura de compensação de deflexão inferior.

Máquina de dobrar três cilindros

Sistema de Qualidade: IS09001 Material do Molde: 42CRMOV

Material do molde da máquina de dobra: Cr12Molvl, 42CrMo, T10a

Endurecimento de fogueira: HRC: 52°-60°

±Tolerância: 0,002

Outros serviços: retificação de moldes de dobra CNC, retificação, manutenção, etc.

Comprimento padrão: 835 mm, 800 mm, 550 mm (produtos de máquinas de dobra CNC padrão estão disponíveis em estoque, especificações de moldes de máquinas de dobra não padronizadas podem ter processamento e produção personalizados de acordo com os desenhos do cliente.)

Segmentação de ferramentas de peças de dobra CNC, as especificações gerais de segmentação são as seguintes:

Segmento de molde 1

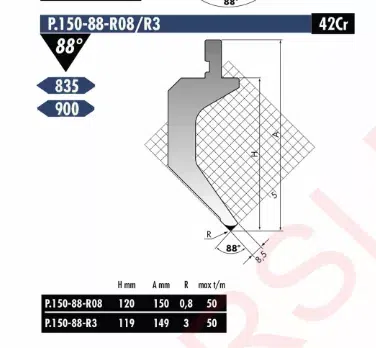

Matriz superior de dobra CNC: 100 (esquerda), 10, 15, 20, 40, 50, 200, 300, 100 (direita) = 835 mm

Matriz inferior de dobra CNC: 10, 15, 20, 40, 50, 100, 200, 400 = 835 mm

Segmento de molde 2

Para determinar o tamanho mínimo de curvatura para sua aplicação específica, considere a seguinte fórmula:

Matriz superior de dobra CNC: 100 (esquerda), 10, 15, 20, 40, 50, 165, 300, 100 (direita) = 800 mm

Aplicável a: escavadeira CNC LVD importada, máquina de dobra CNC AMADA, TRUMPF, FINN-POWER e outras ferramentas de máquina de dobra CNC e moldes de máquina de dobra CNC nacionais, os produtos têm matriz diferencial de segmento de máquina de dobra CNC, matriz inferior concêntrica de máquina de dobra, molde superior de máquina de dobra, molde inferior de máquina de dobra, molde de formação de composto de máquina de dobra CNC, etc.

Máquina de dobrar de seis cilindros

A máquina é acionada hidraulicamente e o acionamento do cursor utiliza três cilindros montados entre os painéis frontal e traseiro. A rigidez de toda a máquina é boa e o molde superior é equipado com um mecanismo de compensação de perturbações.

O meio da mesa da matriz inferior é equipado com três cilindros de compensação de perturbação para melhorar ainda mais a precisão de trabalho

Conclusão

Entendendo o Tamanho mínimo de curvatura da prensa dobradeira é crucial para empresas que buscam precisão e eficiência na fabricação de metais. As prensas dobradeiras HARSLE são projetadas para atender aos mais altos padrões, oferecendo a flexibilidade e o desempenho exigidos por grandes empresas, distribuidores e proprietários de indústrias metalúrgicas. Com nosso compromisso com a qualidade, soluções personalizáveis e suporte profissional, a HARSLE é sua parceira de confiança para alcançar a excelência na metalurgia.
