В металлообработке многих покупателей и руководителей заводов интересует один ключевой вопрос: как на самом деле работает автоматическая прокатка на четырехвалковом листопрокатном станке с ЧПУ? Одновременно часто возникает и другой распространенный вопрос: почему четырехвалковый листопрокатный станок, как правило, проще в эксплуатации и более стабилен, чем традиционный трехвалковый?

Ответ кроется в конструкции станка, последовательности прокатки и логике управления, лежащей в основе автоматических четырехвалковых листопрокатных станков с ЧПУ. Четырехвалковая конструкция позволяет более контролируемо выравнивать, зажимать, предварительно изгибать и прокатывать листовой металл, поэтому она широко считается более эффективным решением для формовки цилиндров.

Для покупателей, владельцев предприятий и инженерных руководителей, незнакомых с технологией прокатки, понимание принципа работы автоматического прокатного стана с ЧПУ (четырехвалкового листопрокатного станка) важно при оценке возможностей станка, эффективности производства и точности формовки.

Базовая конструкция листопрокатного станка с ЧПУ на 4 валках

Чтобы понять, как работает автоматическая прокатка, необходимо сначала разобраться в роли каждого ролика в четырехвалковом листопрокатном станке с ЧПУ.

Сайт верхний ролик Обеспечивает вращение листового металла в процессе прокатки.
Сайт нижний валик зажимает пластину и устанавливает опорное положение.
Сайт два боковых ролика Контролируйте радиус изгиба и определите, как пластина постепенно принимает форму цилиндра.

Среди этих компонентов наиболее важным является следующее: боковые ролики контролируют кривизну. Они не просто поддерживают пластину. Вместо этого они обеспечивают изгибающее действие, которое превращает пластину из плоского листа в изогнутую оболочку.

Благодаря такой конструкции, четырехвалковый листопрокатный станок с ЧПУ может выполнять функции автоматической прокатки с ЧПУ с большей точностью, чем станки с более простыми валками.

Выравнивание пластин

Одна из главных причин, почему четырехвалковый станок проще в эксплуатации, — это его способность к выравниванию листового металла.

В четырехвалковом листопрокатном станке с ЧПУ лист можно закрепить между верхним и нижним валками на ранней стадии процесса. После закрепления лист остается под контролем и с меньшей вероятностью смещается вбок во время прокатки. Это означает, что станок может легче выравнивать материал и поддерживать стабильную осевую линию на протяжении всего цикла прокатки.

Эта функция значительно упрощает работу оператора на автоматическом листопрокатном станке с ЧПУ с 4 валками, особенно при обработке длинных или тяжелых листов.

Для сравнения, трехвалковый станок часто требует многократной ручной корректировки, чтобы предотвратить смещение листа с линии. Если материал неправильно выровнен, это может привести к образованию деталей конусообразной формы, неравномерной прокатке или неравномерным зазорам между швами.

Для многих клиентов это одно из наиболее практических преимуществ четырехвалковой системы: лучшее выравнивание означает более простую эксплуатацию и более стабильные результаты.

Принцип предварительного изгиба

Предварительная гибка — одна из важнейших функций формообразования при прокатке листового металла.

Если лист прокатывается без предварительной гибки, оба конца листа останутся прямыми. Эти прямые кромки снижают качество конечного цилиндра и часто требуют дополнительной формовки или корректировки в дальнейшем.

Четырехвалковый листопрокатный стан с ЧПУ решает эту проблему, позволяя предварительно согнуть один конец листа до начала основного процесса прокатки. После этого противоположный конец также может быть предварительно согнут во время цикла прокатки. Это одна из главных причин, почему четырехвалковые станки могут производить цилиндры с гораздо меньшими плоскими торцами, чем традиционные трехвалковые станки.

С точки зрения формовки, предварительная гибка повышает эффективность, сокращает объем дополнительных операций и делает автоматизированные системы прокатки листового металла с ЧПУ (4 валка) более подходящими для точного производства цилиндров.

Это не только техническая функция, но и реальное производственное преимущество.

Процесс непрерывной прокатки

После выравнивания и предварительной гибки станок переходит в основной этап прокатки.

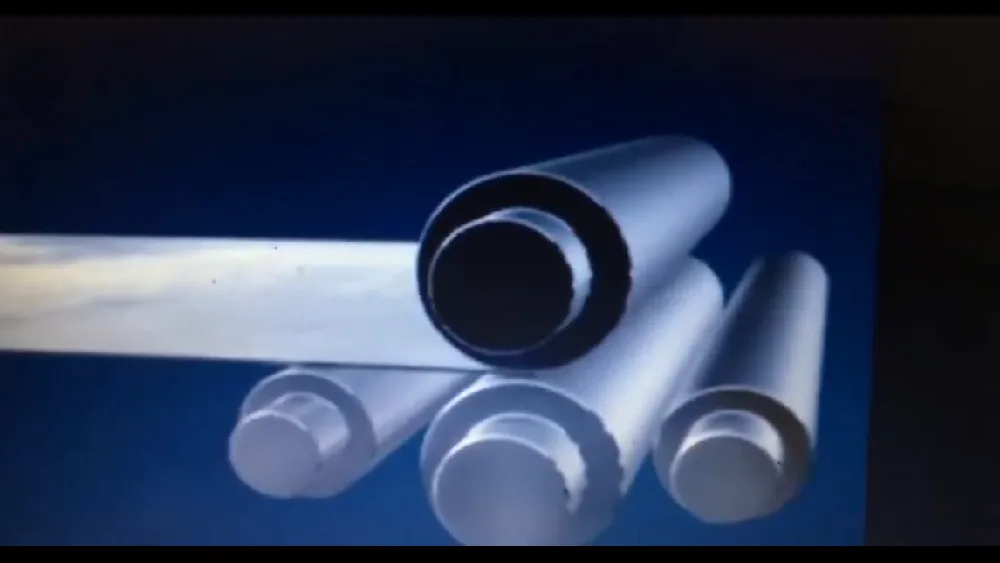

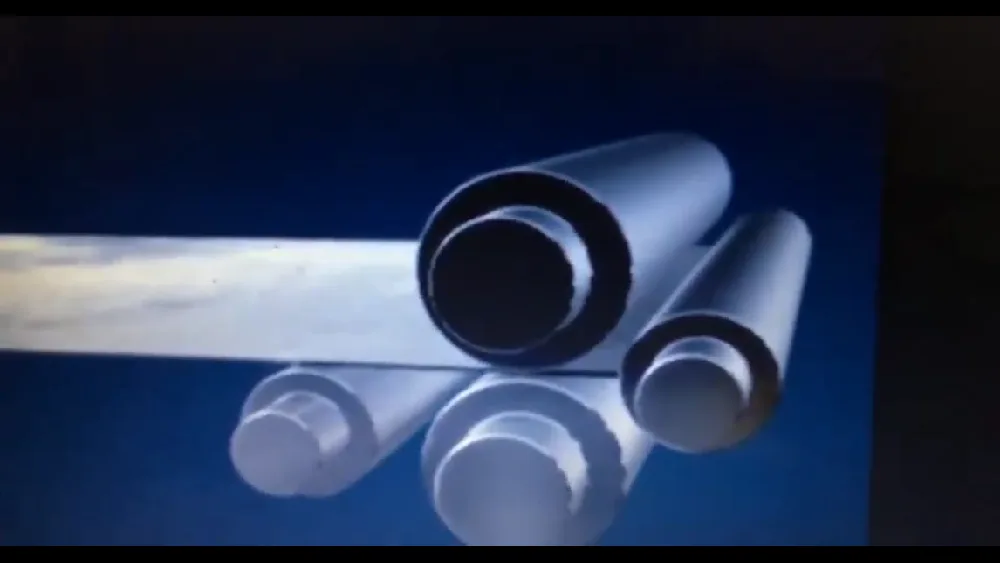

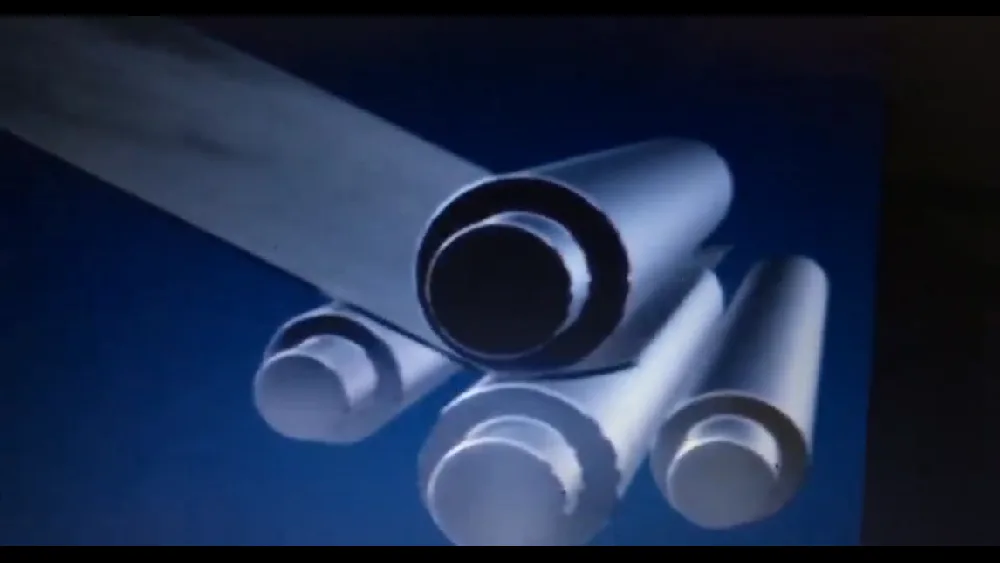

Процесс прокатки можно понять в простой последовательности:

боковые ролики постепенно поднимаются вверх.
→ пластина непрерывно изгибается
→ кривизна увеличивается
→ цилиндрические формы

Этот процесс основан на постепенной пластической деформации. Пластина не становится внезапно круглой за один шаг. Вместо этого она постепенно изгибается по мере прохождения через ролики, и кривизна увеличивается до достижения требуемого диаметра.

Именно поэтому четырехвалковый листогибочный станок с ЧПУ позволяет достигать стабильных и воспроизводимых результатов автоматической прокатки. Станок осуществляет гибку контролируемым, непрерывным способом, а не полагается на многократное ручное перепозиционирование.

Для покупателей и тех, кто не работает на станке, это ключевой момент, который необходимо понимать: станок работает, контролируя траекторию формования, а не заставляя пластину принимать нужную форму сразу.

Устранение плоского конца

Даже после основной стадии прокатки задняя кромка листа может содержать прямой участок, если не будут приняты корректирующие меры.

Здесь на первый план выходит обратная прокатка.

В четырехвалковом листопрокатном станке с ЧПУ обратная прокатка используется для придания изгибающего действия заднему концу листа, чтобы уменьшить или устранить оставшийся прямой участок. Этот второй этап корректирующей формовки является одной из причин, по которой станок может обеспечить лучшую конечную округлость.

Многие клиенты не понимают, зачем нужна обратная прокатка, но на практике ее цель ясна: устранить прямой участок задней кромки и улучшить общее качество цилиндра.

Благодаря этому автоматизированные системы прокатки листового металла с ЧПУ и 4 валками особенно полезны в тех случаях, когда важна точность подгонки шва и его округлость.

Точное управление и компенсация

Хорошие результаты прокатки зависят не только от мощности станка, но и от точности управления.

В листопрокатном станке с ЧПУ с четырьмя валками точность формовки в основном зависит от следующих факторов:

• вытеснение ролика
• гидравлическое управление
• корректировка компенсации

Перемещение роликов определяет фактическую геометрию формования. Гидравлическое управление обеспечивает стабильное и повторяемое перемещение роликов. Регулировка компенсации помогает корректировать различия между двумя сторонами станка.

Распространенной проблемой в реальных условиях является неравномерный зазор между швами. Если одна сторона прокатанной оболочки смыкается плотнее, чем другая, ролики могут быть не идеально параллельны, или перемещение на стороне опрокидывания и на неподвижной стороне может не совпадать.

Именно поэтому необходима компенсация. Регулируя относительное положение роликов, станок может восстановить баланс и повысить точность прокатки.

Для клиентов, оценивающих возможности станка, этот раздел важен, поскольку он показывает, что производительность автоматического четырехвалкового листопрокатного станка с ЧПУ зависит от управляемой геометрии, а не только от гидравлической силы.

Почему для автоматической прокатки по-прежнему необходима ручная пробная прокатка?

Это один из важнейших технических моментов во всем процессе.

Четырехвалковый листопрокатный станок с ЧПУ выполняет нет Автоматически рассчитывается оптимальная траектория формования для каждой новой заготовки. Вместо этого станок повторяет проверенный набор движений роликов.

На самом деле логика такова:

ручная прокатка
↓
положение ролика записи
↓
сохранить программу
↓
автоматическое повторение

Иными словами, первая заготовка обычно прокатывается вручную, чтобы оператор мог определить правильное перемещение роликов для требуемого материала, толщины, ширины и диаметра. После достижения желаемого результата эти положения сохраняются в системе управления. После этого станок может повторить тот же путь в автоматическом режиме.

В этом и заключается истинный смысл автоматической прокатки во многих производственных условиях. Это не автоматическое мышление. Это автоматическое повторение проверенного пути прокатки.

Этот момент особенно важен для клиентов, которые ожидают, что станок будет самостоятельно генерировать все параметры прокатки. В действительности, работа автоматического прокатного станка с ЧПУ на 4 валках наиболее эффективна, когда уже создана правильная программа.

Применение четырехвалковых листопрокатных станков с ЧПУ

Благодаря высокой эффективности формования и простоте эксплуатации, листопрокатные станки с ЧПУ с 4 валками используются во многих отраслях промышленности.

Типичные области применения включают:

• сосуды под давлением
• резервуары для хранения
• ветровые башни
• судостроение
• стальные конструкции

В этих отраслях промышленности качество цилиндров, повторяемость и скорость производства имеют первостепенное значение. Именно поэтому...автоматические возможности прокаткиЭто существенное преимущество. После проверки программы прокатки одну и ту же заготовку можно изготавливать с гораздо большей точностью.

Для производителей, обрабатывающих частые повторные заказы, станок для прокатки листового металла с ЧПУ с 4 валками представляет собой привлекательное производственное решение.

Заключение

Четырехвалковый листопрокатный станок с ЧПУ обладает рядом существенных преимуществ перед традиционными прокатными системами. Возможность автоматического выравнивания, эффективной предварительной гибки, стабильного формования цилиндров и повторяемой автоматической прокатки упрощает эксплуатацию и делает его более подходящим для высокоточного производства.

Вместо того чтобы полагаться только на опыт оператора, машина использует управляемые ролики.движение и стопКрасная логика смещения для улучшения качества и стабильности формования. Для покупателей, руководителей предприятий и инженеров это и есть настоящая ценность технологии автоматической прокатки листового металла на 4-валковом станке с ЧПУ.

Четырехвалковый листопрокатный стан с ЧПУ упрощает процессчасПроцесс прокатки с сохранением высокой точности и производительности.

Часто задаваемые вопросы об автоматической прокатке в листопрокатных станах

Что такое автоматическая прокатка на листопрокатном стане?

Автоматическая прокатка — это запрограммированный процесс прокатки, при котором машина повторяет ранее записанные движения роликов. После того как правильное положение роликов определено в процессе ручной прокатки, система управления может автоматически воспроизвести ту же траекторию формования.

Почему автоматическая прокатка проще на четырехвалковом листопрокатном стане?

Четырехвалковый листопрокатный стан может автоматически зажимать и выравнивать лист перед началом прокатки. Такая конструкция стабилизирует положение материала и уменьшает необходимость ручной регулировки, что делает автоматическую прокатку более эффективной и точной.

Автоматическая прокрутка рассчитывает траекторию прокрутки автоматически?

Нет. В большинстве случаев автоматическая прокатка не рассчитывает траекторию формования самостоятельно. Оператор сначала выполняет ручную прокатку, чтобы определить правильное перемещение роликов, а затем машина повторяет эти движения во время автоматической прокатки.

Почему предварительная гибка необходима при прокатке листового металла?

Предварительная гибка устраняет прямые кромки, которые обычно появляются на обоих концах листа во время прокатки. Без предварительной гибки цилиндр содержал бы плоские участки, влияющие на конечную форму.

В каких отраслях промышленности используются листопрокатные станки с ЧПУ с четырьмя валками?

Четырехвалковые листопрокатные станки с ЧПУ широко используются в таких отраслях, как производство сосудов под давлением, резервуаров для хранения, изготовление ветровых башен, судостроение и строительство стальных конструкций.
