Шум от пробивного станка — одна из самых насущных проблем, с которыми мне приходилось сталкиваться в цехах металлообработки. Знание того, как снизить шум от пробивного станка, критически важно не только для создания более комфортной рабочей среды, но и для соблюдения отраслевых норм. Этот шум часто возникает из-за конструктивных недостатков станка, соударения металла с металлом и неоптимальных методов эксплуатации. В этой статье я поделюсь разработанными мной проверенными стратегиями снижения уровня шума, которые помогут вам поддерживать бесперебойное производство, повышая эффективность и благополучие сотрудников.

Удар – это штамповочный прессВ отечественном производстве штамповка экономит материалы и энергию по сравнению с традиционной механической обработкой, отличается высокой эффективностью, не предъявляет высоких технических требований к операторам и позволяет изготавливать изделия, которые невозможно получить механической обработкой с помощью различных пресс-форм. Её применение становится всё более широким.

Штамповка в основном предназначена для листового проката. С помощью штампов можно изготавливать детали методом вырубки, перфорации, формовки, глубокой вытяжки, обрезки, чистовой вырубки, формовки, клёпки и прессования, которые широко используются в различных областях. Например, выключатели и розетки, чашки, шкафы, посуда, компьютерные корпуса и даже ракеты… Существует множество аксессуаров, которые можно изготовить методом вырубки через пресс-формы.

Принцип работы

Принцип конструкции пуансон-пресс Преобразование кругового движения в поступательное. Главный двигатель выдаёт мощность для вращения маховика, а сцепление приводит в движение шестерню, коленчатый вал (или эксцентриковую шестерню), шатун и т.д., обеспечивая поступательное движение ползуна от главного двигателя к движению шатуна.

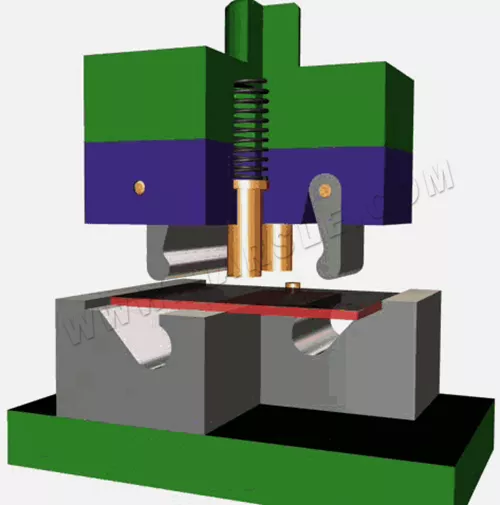

Между шатуном и ползуном должна быть точка перехода между круговым и линейным движением. В конструкции шатуна различают два типа механизмов: шариковый и штифтовой (цилиндрический), через которые круговое движение преобразуется в линейное движение ползуна. Пуансон прессует материал, пластически деформируя его для получения необходимой формы и точности.

Поэтому он должен взаимодействовать с набором пресс-форм (верхней и нижней), помещать материал между ними и оказывать давление машиной для его деформации. Сила реакции, вызванная силой, приложенной к материалу во время обработки, поглощается корпусом пробивной машины.

Среди механического оборудования пробивные прессы являются весьма распространённым технологическим оборудованием, и их уровень шума весьма высок. Уровень шума в цехах, где используются пробивные прессы, обычно достигает 90–110 дБ(А), что наносит серьёзный вред рабочим цеха и негативно влияет на акустическую обстановку.

Меры по контролю шума перфорационной машины

1. Подавление шума источника звука. Основной мерой снижения шума удара является контроль источника звука.

● Снижение шума самого перфоратора: При выборе оборудования старайтесь выбирать перфорационное оборудование с относительно низким уровнем шума, если позволяет стоимость.

● Снижение шума пресс-форм: конструкторы штампов часто игнорируют шум. Разумный выбор зазора между вогнутыми и выпуклыми штампами может обеспечить снижение шума на 5 дБА. Изменение выпуклой геометрии и замена плоского штампа на ступенчатый и косоугольный штампы также могут снизить уровень шума примерно на 5–10 дБА. Однако, поскольку геометрия заготовки иногда очень сложная, это создает определенные трудности при обработке пресс-форм. Кроме того, существуют такие меры, как установка буферов в пресс-форму и снижение шума при выгрузке.

● Устранить шум работающего механизма:

В механических пуансонах обычно используется кривошипно-ползунковый механизм передачи. Для уменьшения зазора подшипник должен быть установлен в соответствии с заданными требованиями, а зазор в узле должен быть соответствующим. Зазор увеличивается из-за движения, и для повышения демпфирования и снижения шума холостого хода пуансона можно использовать смазочное масло с более высокой вязкостью.

● Улучшить структуру пуансона:

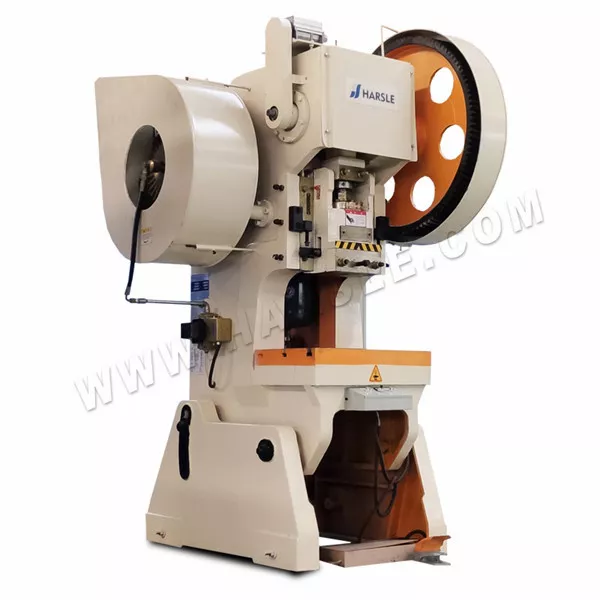

В серии открытых двухколонных пуансонов с неподвижным столом и серии открытых двухколонных наклонных пуансонов используются фрикционные муфты. Привод пуансона в основном осуществляется цилиндрическими зубчатыми передачами. При зацеплении шестерён возникает звук. Использование косозубых или шевронных передач позволяет практически полностью устранить этот фрикционный шум.

● Улучшить структуру пресс-формы:

Вместо плоской матрицы используется наклонная, а наклонная поверхность режущей кромки ножа постепенно разделяет листовой материал, тем самым замедляя время пробивки и достигая определённого уровня шума. Снижение шума зависит от угла сдвига. Чем больше угол сдвига, тем дольше время пробивки и, соответственно, тем ниже уровень шума. Это соотношение между углом сдвига и степенью снижения шума. Допустимый угол сдвига составляет ° ~ 10°.

● Установить звукопоглощающие и виброгасящие устройства

Маховик штамповочного пресса, его передаточная система и кожух закрыты кожухом, что позволяет значительно снизить уровень шума трансмиссии. Для двигателей высокой мощности и высокого уровня шума следует также установить частично звукоизолирующий кожух или сплошной звукоизолирующий кожух. В нижней части пуансона или за пределами рабочей зоны пресс-формы следует установить подвижную защитную решетку или звукоизолирующий кожух. Если звукоизолирующий кожух установлен снаружи пресс-формы, а внутренняя стенка кожуха оклеена звукопоглощающим материалом, эффект снижения шума будет более выраженным.

2. Контроль шума машины для пробивки траектории распространения:

Чтобы контролировать вред шума перфорационной машины для организма человека, принимаются меры контроля на пути передачи шума, а технологические инновации уже достаточно развиты, и можно достичь определенных эффектов.

● Звукопоглощение и снижение шума: Звукопоглощающая обработка выполняется путем подвешивания звукопоглощающего материала или стены в помещении, цель которого - снизить отраженный шум от перфорационного станка в цехе, а эффект снижения шума от перфорационного станка обычно может быть снижен примерно на 6 дБ(А).

● Частичная звукоизоляция: Звукоизоляционный экран со звукопоглощением используется для защиты ключевых зон, чтобы обеспечить эффект снижения шума примерно на 8 дБ(А).

● Полностью закрытый звукоизоляционный кожух: Полностью закрытый звукоизоляционный кожух обеспечивает снижение уровня шума примерно на 15–25 дБ(А) и особенно подходит для высокоскоростных штамповочных машин непрерывного действия. Корпус кожуха может быть собран и установлен с воздухозаборными и выхлопными глушителями для вентиляции и отвода тепла, что обеспечивает отвод тепла внутри кожуха. Для удобства эксплуатации и обслуживания предусмотрены несколько звукоизоляционных дверей с электрическим или ручным приводом и звукоизоляционные смотровые окна для удобства наблюдения.

3. Использование шумопоглощающих материалов

●Установите звукоизоляционные коврики: положите под машину коврики или подкладки для поглощения вибраций.

●Используйте звукоизоляционные кожухи: используйте звукоизоляционные кожухи вокруг машины, чтобы снизить уровень шума.

● Установите звукопоглощающие панели: прикрепите панели к стенам и потолку вокруг машины, чтобы поглощать и снижать уровень шума.

●Используйте малошумные инструменты: выбирайте пробивные инструменты, которые производят меньше шума.

●Изменение параметров перфорации: регулировка скорости и силы перфорации до уровней, минимизирующих шум без ущерба для производительности.

●Установите шумопоглощающие кожухи: используйте кожухи или щитки, специально разработанные для снижения шума при перфорации.

Заключение

Адресация пробивная машина шум Требуется комплекс мер по модернизации станка, уходу за инструментами и знанию операторов. Установка антивибрационных прокладок, поддержание остроты пуансонов и матриц, использование смазочных материалов и обучение персонала помогут превратить шумный пробивной пресс в гораздо более тихое и безопасное производственное оборудование. Готовы улучшить шумоизоляцию в своем цехе? Обратитесь в HARSLE сегодня, чтобы получить экспертную консультацию по звукопоглощающим кожухам, прецизионному инструменту и готовым решениям для пробивки отверстий.
