Замена отражающей линзы — одна из важнейших задач по техническому обслуживанию вашего лазерного сварочного пистолета для обеспечения его оптимальной производительности и долговечности. Техническое обслуживание оборудования имеет решающее значение, и эта статья представляет собой подробное руководство по эффективной замене отражающей линзы на сварочной головке. Следуя описанным инструкциям, вы сможете уверенно выполнять необходимое обслуживание и обеспечивать бесперебойную работу оборудования.

Введение

Процесс замена отражающей линзы Решающее значение для поддержания общей эффективности и точности работы вашего лазерного сварочного оборудования. Со временем линза может накапливать грязь, пыль и другие частицы, что приводит к значительному износу. Это ухудшение не только влияет на способность линзы эффективно передавать и отражать лазерные лучи, но и на общее качество сварочных работ. Поврежденная линза может привести к дефектам сварных швов, неоптимальным рабочим характеристикам и даже к увеличению затрат на ремонт. Заблаговременное решение этих проблем путем своевременной замены линз поможет предотвратить снижение производительности и гарантировать, что ваше оборудование будет обеспечивать точные и стабильные результаты, поддерживая высокие стандарты, необходимые для успешного выполнения сварочных работ.

Это подробное пошаговое руководство поможет вам эффективно и результативно заменить отражающую линзу без профессиональной помощи. Независимо от того, являетесь ли вы опытным специалистом или любителем самостоятельного ремонта, руководство содержит четкие инструкции и подробную информацию о каждом этапе процесса замены. Правильное выполнение этих шагов не только восстановит оптимальную производительность вашего оборудования, но и продлит срок его службы. Предотвращая загрязнение и износ линзы, вы избежите дорогостоящих простоев, повысите безопасность и обеспечите точность сварных швов. В конечном счете, понимание и внедрение этих методов обслуживания — это ценная инвестиция как в надежность вашего оборудования, так и в успех ваших проектов.

Необходимые инструменты и материалы

Прежде чем начать, вам необходимо собрать следующие инструменты и материалы:

• Набор отверток
• Малярная лента
• Сменная отражающая линза
• Мягкая ткань или салфетка для чистки линз

Наличие этих инструментов под рукой упростит процесс замены рефлекторных линз и позволит вам не пропустить ни одного важного этапа.

Подробные этапы работы

В этом разделе мы подробно рассмотрим шаги, необходимые для успешного rэффективная замена линзКаждый шаг прост в понимании и соблюдении, что позволит вам уверенно обслуживать и ремонтировать сварочную головку дома или в мастерской.

Шаг 1: Ослабьте крепежные винты и снимите заднюю крышку двигателя.

Начните замену отражающей линзы, ослабив крепёжные винты на сварочной головке. Осторожно снимите заднюю крышку двигателя. Это обеспечит доступ к внутренним компонентам сварочной головки, что позволит успешно заменить отражающую линзу.

Шаг 2: Медленно вытяните кабель.

Аккуратно вытяните кабель, чтобы обеспечить достаточно места для замены отражающей линзы. Будьте осторожны, чтобы не повредить и не запутать провода, так как это может затруднить последующую сборку.

Шаг 3: Ослабьте верхний установочный винт.

Затем найдите и ослабьте верхний фиксирующий винт. Это позволит вам извлечь модуль двигателя — важный этап в процессе замены отражающей линзы.

Шаг 4: Извлеките модуль двигателя.

Осторожно извлеките модуль двигателя. Этот шаг крайне важен, поскольку он открывает доступ к отражающему кронштейну, где и будет производиться замена отражающей линзы.

Шаг 5: Накройте маскирующей лентой, чтобы не допустить попадания пепла

Чтобы предотвратить попадание мусора во внутренние компоненты во время замены отражающей линзы, заклейте открытые участки малярной лентой. Эта мера предосторожности обеспечит чистоту и точность процесса.

Шаг 6: Ослабьте крепежные винты отражающего кронштейна, чтобы заменить отражающую линзу.

Теперь ослабьте крепёжные винты на отражающем кронштейне. Аккуратно снимите старую линзу и установите новую, чтобы заменить её. Обращайтесь с новой линзой осторожно, так как любое повреждение может повлиять на её работу.

Шаг 7: Будьте осторожны при установке светоотражающей линзы

При замене отражающей линзы крайне важно установить новую линзу в том же направлении, что и разъём порта. Это обеспечит оптимальное совмещение и функциональность.

Шаг 8: Отрегулируйте угол наклона отражающей линзы

В завершение основных работ по замене отражающей линзы отрегулируйте угол её наклона. Убедитесь, что она качается из стороны в сторону с одинаковой амплитудой, что гарантирует правильное совмещение отражающих свойств.

Шаг 9: Соберите модуль двигателя обратно в сварочную головку.

После замены линзы аккуратно установите модуль двигателя обратно в сварочную головку. Это важный шаг после замены отражающей линзы, гарантирующий надёжность крепления всех компонентов.

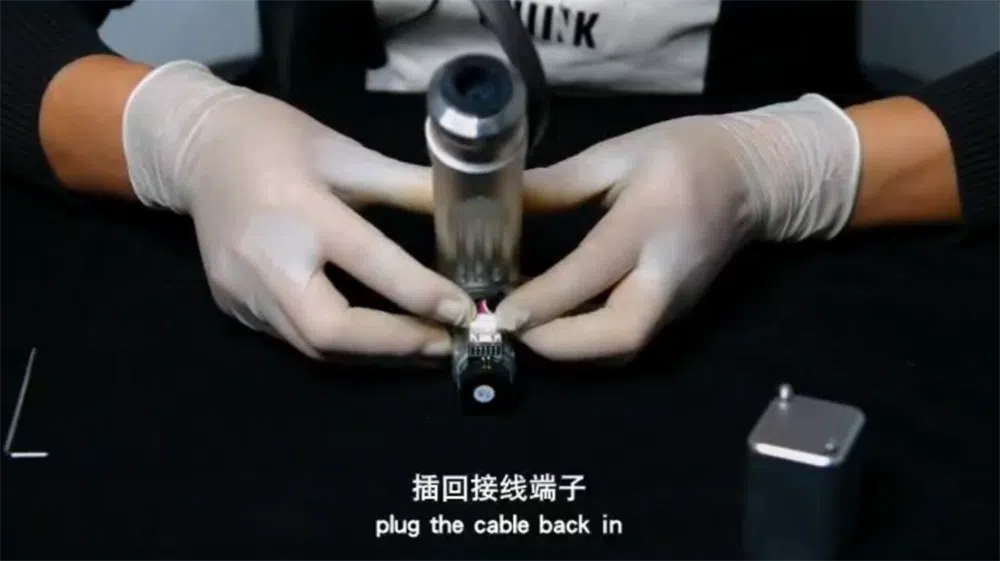

Шаг 10: Затяните винты и снова подключите кабель.

Закрепите все винты и подключите кабель обратно. На этом этапе замена отражающей линзы завершается, и сварочная головка готова к работе.

Шаг 11: Нужно ли центрировать красный свет перед следующим шагом?

После замены отражающей линзы необходимо отцентрировать красный свет для обеспечения точной и эффективной работы. Юстировка — ключ к точности работы вашего лазерного сварочного пистолета.

Шаг 12: Установите на место заднюю крышку двигателя и затяните винты.

Наконец, установите на место заднюю крышку двигателя и затяните винты, завершая процесс замены отражающей линзы. Это гарантирует надёжную фиксацию всех компонентов для оптимальной работы.

Заключение

Замена отражающей линзы на лазерной сварочной головке — это простой процесс, если разбить его на несколько этапов. Регулярное техническое обслуживание и своевременная замена отражающей линзы обеспечат идеальную работу вашего оборудования, обеспечивая надежные и точные результаты каждый раз. Использование этого руководства позволит вам самостоятельно выполнять необходимые работы по техническому обслуживанию, экономя время и средства, связанные с профессиональным обслуживанием.

Соблюдая эти шаги, ваше оборудование будет оставаться в оптимальном состоянии, обеспечивая вам надёжную работу, к которой вы привыкли. Помните, что регулярная замена отражающих линз — ключ к достижению наилучших результатов во всех ваших сварочных проектах.
