Настройка и калибровка трубогиба — основа достижения высокоточных результатов в любом процессе изготовления труб., особенно при работе с автомобильными компонентами, трубами систем отопления, вентиляции и кондиционирования воздуха, каркасами мебели или сложными промышленными узлами. Если вам интересно, как правильная настройка и точная калибровка влияют на качество конечного результата гибки, вы обратились по адресу. В этой статье я расскажу вам об основных этапах настройки, методах калибровки и практических методах, которые помогут минимизировать ошибки и добиться стабильной производительности гибки. Независимо от того, новичок ли вы в гибке труб или хотите улучшить свой текущий рабочий процесс, это руководство поможет вам получить надежные и воспроизводимые результаты.

Как выполнять Трубогиб Настройка для максимальной точности

Шаг 1: Подготовка машины и рабочей зоны

Перед началом настройки трубогиба я всегда убеждаюсь, что рабочее место организовано и свободно от мусора. Устойчивое и чистое рабочее пространство предотвращает непредвиденные перемещения во время гибки и обеспечивает точную калибровку в дальнейшем. Я также проверяю, правильно ли закреплен станок на полу и ровно ли стоит основание. Даже небольшая неровность может привести к отклонению угла или образованию складок во время гибки.

Шаг 2: Выбор правильного инструмента для материала

Выбор правильного инструмента — один из важнейших этапов настройки и калибровки трубогиба. Я подбираю оправку, очистной штамп, пресс-форму и гибочный штамп в соответствии с материалом трубы, толщиной стенки и наружным диаметром. Использование неправильного сочетания инструментов часто приводит к таким проблемам, как овальность, пружинение или образование царапин на поверхности. Например, при гибке нержавеющей стали я выбираю более твёрдые материалы инструмента, чтобы поддерживать постоянное давление во время гибки.

Шаг 3: Установка и выравнивание инструмента

После выбора инструмента я тщательно устанавливаю каждый компонент, проверяя его идеальное совмещение. Несоосность — одна из наиболее частых причин неточных углов гибки и искажения формы. Я проверяю, что оправка расположена по центру трубы, нажимная плашка плотно прилегает к гибочной плашке и зажимная система надёжно закреплена. На этом этапе я также смазываю инструмент, чтобы уменьшить трение во время гибки.

Шаг 4: Настройка параметров машины

После завершения физической настройки я перехожу к системе управления трубогиба. Я ввожу такие параметры, как угол гиба, скорость гиба, давление зажима и расстояние отвода оправки. Эти значения варьируются в зависимости от материала трубы и радиуса гиба. Например, для высокопрочной стали может потребоваться более низкая скорость гибки, чтобы избежать трещин, а для алюминия обычно требуется более точное управление для предотвращения деформации поверхности.

Как откалибровать Трубогиб для получения стабильных результатов гибки

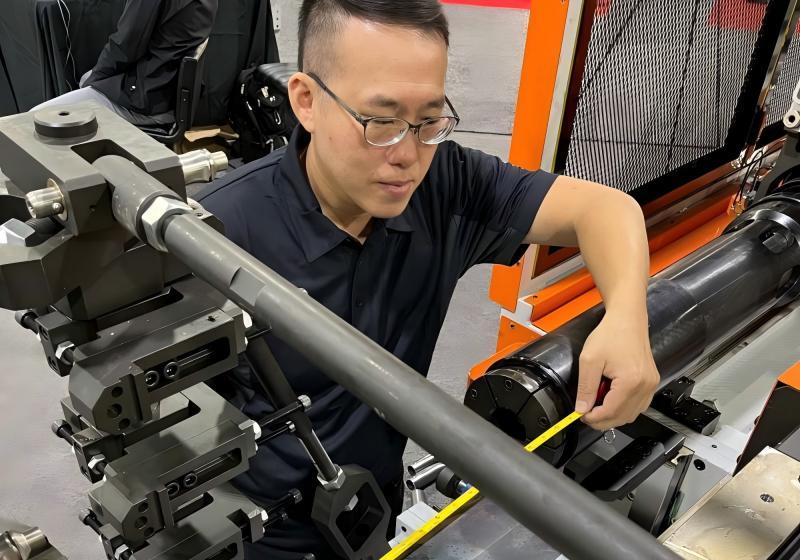

Шаг 1: Обнуление осей станка

Чтобы начать калибровку, я сначала устанавливаю все оси станка в нулевое положение. Это включает ось вращения, гибочную головку и каретку подачи. Установка нуля гарантирует, что станок точно считывает каждое движение, и помогает избежать накопления ошибок после нескольких гибок.

Шаг 2: Калибровка угла изгиба

Я использую цифровой угломер для проверки первого тестового изгиба. Поскольку материалы труб ведут себя по-разному в зависимости от твёрдости и толщины, необходимо всегда компенсировать пружинение. Я сравниваю фактический угол с запрограммированным и корректирую значение компенсации станка. Этот шаг критически важен для поддержания точности при длительном производстве.

Шаг 3: Калибровка длины подачи трубки

Если трубогиб оснащен автоматической системой подачи, я калибрую длину подачи, чтобы труба точно попадала в нужное положение перед гибкой. Отклонение даже на 0,5 мм может повлиять на форму многогибной трубы. Я провожу несколько тестовых подач, измеряю смещение трубы и точно настраиваю параметры сервопривода подачи.

Шаг 4: Калибровка оси вращения

Для сложных компонентов, таких как автомобильные выхлопные трубы или многонаправленные рамы, труба должна точно вращаться между изгибами. Я выполняю несколько тестовых вращений и проверяю ориентацию с помощью транспортира или цифрового ротаметра. После обнаружения любого смещения я корректирую настройку калибровки вращения на панели управления.

Шаг 5: Выполнение полных тестовых изгибов

После калибровки всех осей я провожу полноценные контрольные гибы для проверки общей точности. Я сверяю трубу с проектными чертежами, обращая внимание на эллиптичность, утонение стенки, постоянство радиуса гиба и точность углов. Если всё соответствует требуемым допускам, станок готов к производству.

Распространенные проблемы, решаемые правильной настройкой и калибровкой трубогиба

Устранение вариаций пружинения

Отскок неизбежен, но при правильной калибровке я могу его точно компенсировать и каждый раз получать идеальные углы.

Предотвращение образования складок и трещин на трубках

Правильный выбор и выравнивание инструмента предотвращают смятие и разрыв трубы во время гибки.

Уменьшение отклонений размеров

Хорошо откалиброванная ось подачи и вращения обеспечивает получение однородных и точных многоизогнутых трубных компонентов.

Повышение эффективности производства

После правильной настройки станка я смогу сократить объемы доработок и производить более точные детали с меньшим количеством регулировок.

Вопросы и ответы

Заключение

Правильная настройка и калибровка трубогиба критически важны для производства высокоточных трубных компонентов в любой производственной среде. Соблюдение правильных процедур настройки инструмента, настройка параметров станка и точная калибровка позволяют добиться стабильных углов гибки и надежных результатов для всех партий продукции. Если вы хотите повысить эффективность гибки труб или вам нужны рекомендации по работе с конкретными материалами, обращайтесь к команде HARSLE за экспертной поддержкой и дополнительной документацией.
