По моему опыту работы с гидравлические машины, понимая гидравлическая система Схема имеет решающее значение для эффективной эксплуатации и обслуживания. Она служит визуальным представлением компонентов системы и их взаимосвязей, помогая операторам выявлять неисправности и оптимизировать производительность. За годы работы я научился интерпретировать эти схемы, что значительно расширило мои возможности диагностики проблем и внедрения решений. В этой статье я рассмотрю ключевые элементы схемы гидравлической системы гидравлической машины, предоставляя информацию, которая поможет как начинающим, так и опытным операторам лучше понимать и работать с гидравлическими системами.

1. Выберите базовую схему

●Контур управления скоростью: поскольку гидравлическая система имеет низкую мощность и положительную нагрузку, выбран контур управления скоростью дроссельной заслонки впуска масла. Для обеспечения плавности работы на низких скоростях и хорошей нагрузочной способности можно выбрать скорость клапана регулятора скорости и установить противодавление в контуре гидроцилиндра.

●Контур подачи масла насосом: Поскольку разница между рабочей скоростью и скоростью быстрого движения очень велика, для подачи масла используется двойной насос.

● Схема переключения скорости и схема ускоренного движения: поскольку разница между рабочей скоростью и скоростью ускоренного движения существенно различается, для обеспечения плавного переключения выбрана схема переключения, управляемая клапаном хода. Ускоренное движение достигается за счёт дифференциальной схемы.

●Контур коммутации: Для обеспечения плавности работы используется электрогидравлический распределитель. Для обеспечения нейтрального положения и дифференциального включения гидроцилиндра используется трёхпозиционный пятиходовой клапан.

●Контур управления давлением: использование низковольтной цепи нагрузки реверсивного клапана снижает потребление энергии, а структура относительно проста.

2. Выбор гидравлического контура

Для синтеза выбранного базового цикла необходимы корректировки, модификации и слияния.

●Для предотвращения сверления впускных и обратных линий во время подачи материала, а также для доступа к обратному клапану.

Для обеспечения дифференциальной перемотки вперед на обратной линии необходимо установить гидравлический управляющий клапан последовательности, чтобы предотвратить обратный поток масла в бак.

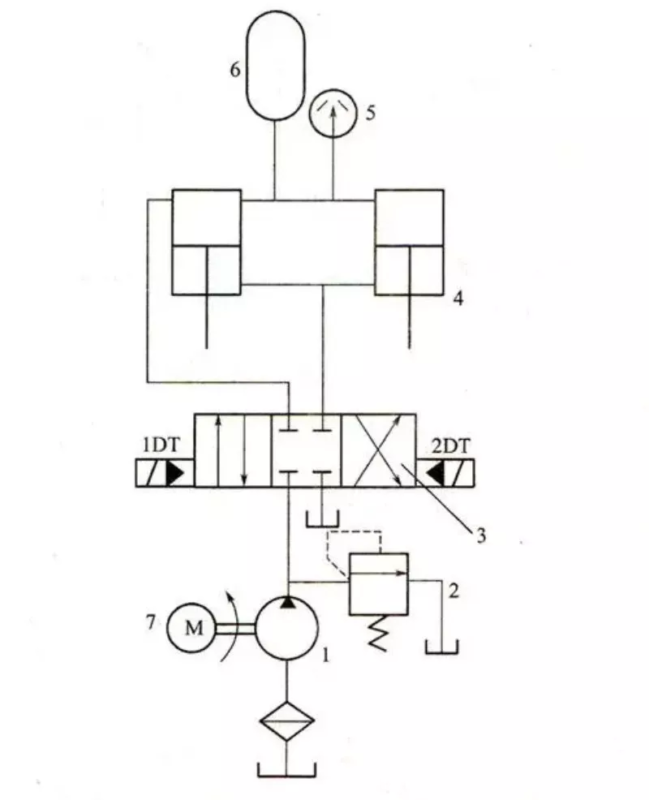

Принцип работы всей гидравлической системы после объединения следующий:
