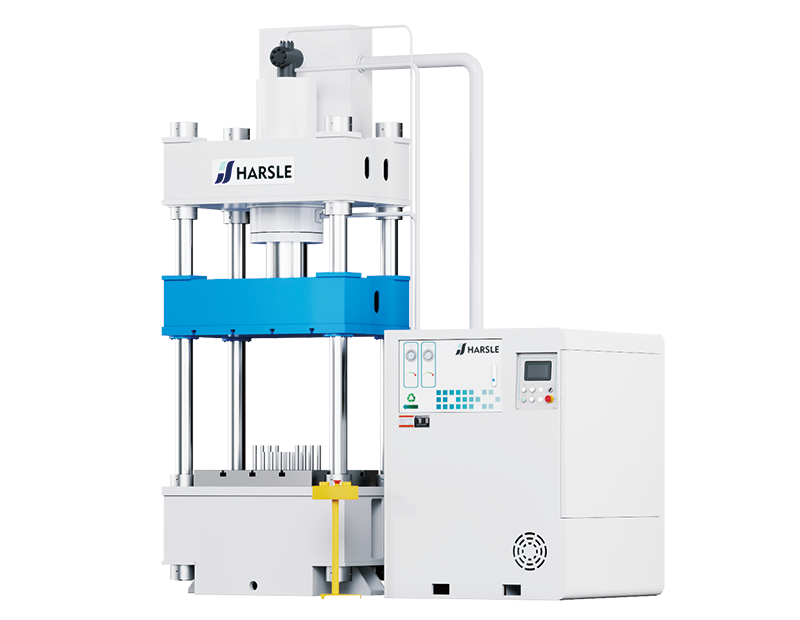

А гидравлический пресс Это машина, которая использует гидравлическую силу для сжатия или формования материалов, что делает её незаменимой в различных промышленных применениях. Понимание принципов её установки и работы имеет решающее значение для эффективного использования и обслуживания.

1. Принцип работы гидравлический пресс

Принцип работы гидравлического пресса основан на кривошипно-шатунном механизме. Двигатель приводит в движение маховик, который через вал и шестерню передаёт мощность на большую шестерню. Большая шестерня, соединённая через муфту, вращает коленчатый вал, который, в свою очередь, приводит в движение шатун, перемещая ползун. Число ходов в минуту и кривая движения ползуна остаются постоянными. Конструктивно пресс состоит из четырёх основных частей: станины, рабочей части, управляющей части и передаточной части. Все компоненты установлены на станине. Гидравлические пробивные прессы выполняют разнообразные операции штамповки листового металла, включая пробивку, гибку и неглубокую вытяжку.

2. Основные компоненты гидравлического пресса

⑴Станина: Станина и рабочий стол изготовлены из чугуна.

⑵Сцепление: Когда пресс находится в режиме ожидания, кулачок манипулятора блокирует хвостовик поворотного ключа, обеспечивая полное зацепление серповидного блока рабочей части с полукруглой канавкой коленчатого вала. В этом состоянии коленчатый вал вращается вхолостую, а ползун остается в верхней мертвой точке. Во время работы кулачок манипулятора слегка поворачивается, освобождая поворотный ключ. Под действием пружины ключ поворачивается примерно на 45°, позволяя задней части рабочей части войти в зацепление с одной из трех кольцевых канавок в средней втулке. Затем включается сцепление, передавая движение от маховика к коленчатому валу, обеспечивая движение ползуна вверх и вниз.

⑶Ползунок: В ползуне под шаровой чашей расположено предохранительное устройство с педалью, которое контактирует с шаровой головкой регулировочного винта, предотвращая повреждение пресса при перегрузке. Для замены предохранительного устройства откройте квадратную крышку спереди.

⑷Тормозная лента: Эксцентриковая тормозная лента установлена на левом конце коленчатого вала. При выключении сцепления она преодолевает инерцию возвратно-поступательного движения ползуна и обеспечивает остановку коленчатого вала в верхней мёртвой точке.

⑸Манипулятор: Механизм, управляющий сцеплением и расцеплением при использовании манипулятора. Переключите положение рычага манипулятора, чтобы получить два действия: одинарный ход и непрерывный ход.

3. Установка гидравлического пресса

⑴После выравнивания гидропробойника установите анкерные болты и залейте бетон. После полного затвердевания бетона равномерно затяните гайки анкерных болтов и с помощью уровня выровняйте рабочий стол. Заземляющий провод должен быть правильно подключён.

⑵ Гидравлический пробойник должен полностью затвердеть, прежде чем его можно будет приступить к работе.

⑶После установки гидропробойника смойте антикоррозийную смазку с поверхности гидропробойника керосином. При очистке будьте осторожны, чтобы не повредить окрашенную поверхность. Одновременно очистите отверстия для масла, масляные каналы и следы от масла, поддерживая их в чистоте. Не используйте металлическую скребницу или наждачную бумагу для чистки.

4. Принцип работы пуансона:

Он преобразует круговое движение в поступательное. Главный двигатель вырабатывает мощность для вращения маховика, а сцепление приводит в движение шестерню, коленчатый вал (или эксцентриковую шестерню), шатун и т.д., обеспечивая поступательное движение ползуна от главного двигателя к шатуну. Для кругового движения. Между шатуном и ползуном существует точка перехода от кругового движения к поступательному. В конструкции механизма имеется два механизма: один шарикового типа, другой штифтового (цилиндрического типа), посредством которых круговое движение преобразуется в поступательное движение ползуна.
