По моему опыту работы с изгиб канавкиРасчет длины в разложенном состоянии крайне важен для достижения точных и точных результатов при изготовлении металлоконструкций. Длина в разложенном состоянии определяет необходимое количество материала перед гибкой, и правильный расчет крайне важен для предотвращения отходов и обеспечения надлежащей посадки. За годы работы я разработал систематический подход к расчету длина в разложенном виде гибки канавки с учётом таких факторов, как радиус изгиба и толщина материала. В этой статье я поделюсь своими знаниями о том, как рассчитать развёрнутую длину гибки канавки, а также дам практические советы, которые помогут повысить точность гибки в различных областях применения.

Понимание изгиба канавки

Прежде чем приступать к расчётам, важно понять, что представляет собой гибка с пазом. Этот процесс подразумевает создание канавки вдоль материала для облегчения гибки под определённым углом. Канавка обычно помогает контролировать изгиб и обеспечивать более чистый и точный сгиб. Однако для достижения нужного угла и формы необходимо знать правильную длину материала в развёрнутом виде.

Формула для развернутой длины

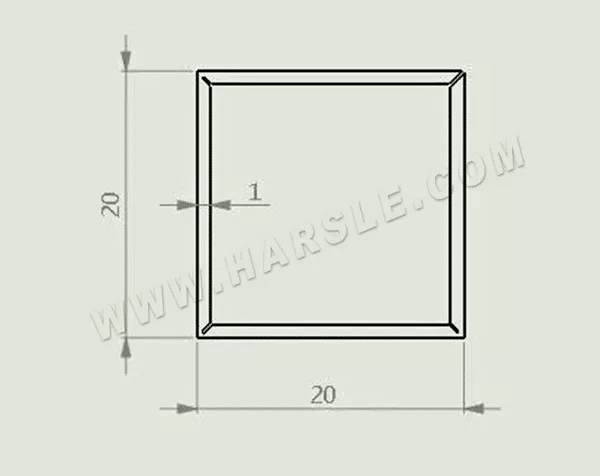

Как показано на рисунке, строгание теперь применяется для гибки квадратной трубы сечением 20×20 с толщиной пластины 1 мм.

Остаточная толщина материала a канавки строгания зависит от размера дуги прямого угла после гибки заказчиком, а также от толщины материала t. В общем случае, если толщина материала меньше или равна 1 мм, a = 0,4 мм, а если толщина материала больше 1 мм, a = t/2.

L=2×(L1+L2)=2x((длина стороны-1xa-0,2)+(длина стороны-2xa)) проиллюстрированного примера

=2x((20-1×0,4-0,2)+(20-2×0,4))=77,2 мм

Примечание: один конец L1 обрезается, независимо от толщины материала, вычитается 0,2 мм.

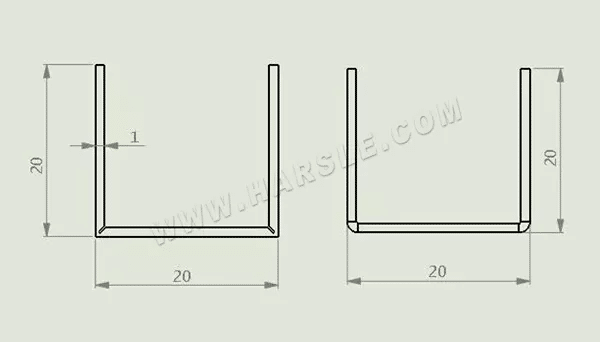

Давайте сравним разницу между расчетом изгиба и разгиба при прорезной гибке и непрорезной гибке:

Для прорезных отводов метод расчета общей длины следующий:

L=20-0,4+20-2X0,4+20-0,4=58,4

Для непрорезных отводов метод расчета общей длины следующий:

●L=(20-1xt+k)+(20-2xt+2xk)+(20-1xt+1xk)=(20-1+0,2)+(20-2+2×0,2)+(20-1+0,2)=56,8 мм

●t — толщина материала, k — коэффициент, величина k связана с толщиной материала, обычно находится в диапазоне 0,2–0,25. Чем толще материал, тем больше значение K. В данном примере k выбран равным 0,2.

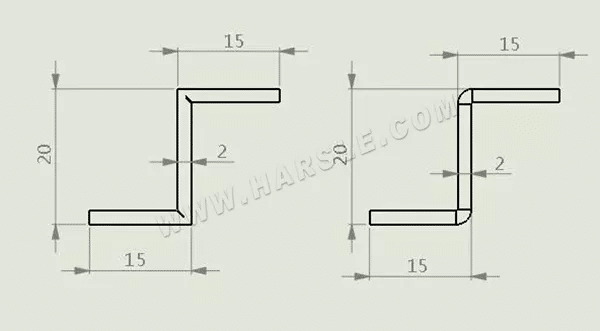

Ниже приведена комбинация Z-образного паза и отсутствия паза для расчета развернутой длины изгиба:

Для плиты толщиной 2 мм остаточная толщина материала a строгального паза принимается равной t/2=1 мм, (если заказчик требует, чтобы прямая дуга была меньше, значение a следует выбирать меньше 1 мм). Таким образом, длина расширения:

Д=15-1+20-2×1+15-1=46 мм

Для плиты толщиной 2 мм, без пазов и гибов, коэффициент k выбирается равным 0,25, поэтому длина в развернутом виде:

L=(15-2+0,25)+(20-2×2+2×0,25)+(15-2+0,25)=43мм

Ниже методика расчета описана на примере проточки и непроточки пазов на многоизогнутой заготовке:

Для пластины толщиной 3 мм предполагается, что заказчик требует, чтобы дуга прямого угла была меньше, тогда остаточная толщина материала составит 0,5 мм, а развернутая длина L=(40-0,5)+(30-2×0,5)+(30-2×0,5) +(10-0,5)=107 мм;

Для пластины толщиной 3 мм коэффициент k выбирается равным 0,25, поэтому развернутая длина:

L=(40-3+0,25)+(30-6+2×0,25)+(30-6+2×0,25)+(10-3+0,25)=93,5мм

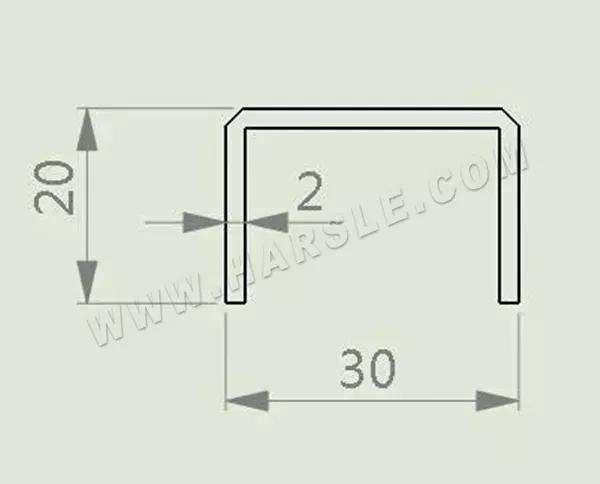

Ниже приведен пример обратного изгиба после проточки, демонстрирующий метод расчета расширения:

Для обратных изгибов после строжки, как показано

Рассчитайте длину расширения как

L=(20-2+0,2)+(30-2×2+2×0,2)+(20-2+0,2)=62,8 мм
