ما هي آلة الضغط القوية؟

الضغط القوي هي مكبس ختم. في الإنتاج الوطني، تتميز عملية الختم بتوفير المواد والطاقة مقارنةً بالمعالجة الميكانيكية التقليدية، وكفاءتها العالية، ومتطلباتها التقنية المنخفضة، وتطبيقاتها المتنوعة في القوالب التي تُمكّن من إنتاج منتجات لا يمكن الحصول عليها بالمعالجة الميكانيكية. ولذلك، تتزايد استخداماتها باستمرار.

كيف تعمل آلة الضغط بالطاقة؟

مبدأ تصميم الضغط القوي هو تحويل الحركة الدائرية إلى حركة خطية. يُولّد المحرك الرئيسي الطاقة اللازمة لتشغيل دولاب الموازنة. يُشغّل القابض الترس، والعمود المرفقي، وذراع التوصيل، وغيرها، لتحقيق الحركة الخطية للمنزلق. الحركة من المحرك الرئيسي إلى ذراع التوصيل هي حركة دائرية.

بين قضيب التوصيل والمنزلق، يجب أن تكون هناك نقطة انتقال للحركة الدائرية والحركة الخطية. يوجد في تصميمه آليتان تقريبًا، إحداهما كروية والأخرى دبوسية، يتم من خلالها تحويل الحركة الدائرية إلى حركة خطية للمنزلق. يضغط المثقب المادة لتشويهها بلاستيكيًا للحصول على الشكل والدقة المطلوبين. لذلك، يجب أن يتوافق مع مجموعة من القوالب، حيث توضع المادة بينهما، وتضغط الآلة لتشويهها، ثم يمتص جسم آلة المثقب القوة المطبقة على المادة أثناء المعالجة، ويمتص قوة رد الفعل الناتجة.

ما هي أنواع الضغط القوي المختلفة؟

وفقا للقوة الدافعة:

يمكن تقسيم قوة دفع المنزلق إلى نوعين: ميكانيكي وهيدروليكي. لذلك، تُصنف مكابس الطاقة إلى قوى دفع مختلفة حسب استخدامها:

(1) مكبس الطاقة الميكانيكية

(2) مكبس هيدروليكي

لختم الصفائح المعدنية العادية، يستخدم معظمهم آلات تثقيب ميكانيكية. وتتنوع المكابس الهيدروليكية، حسب نوع السائل المستخدم، بين مكابس هيدروليكية ومكابس هيدروليكية. معظم المكابس الهيدروليكية هي مكابس هيدروليكية، بينما تُستخدم المكابس الهيدروليكية غالبًا للآلات العملاقة أو الخاصة.

وفقا لحركة المنزلق:

هناك مثاقب أحادية الحركة، ومزدوجة الحركة، وثلاثية الحركة، حسب حركة المنزلق. النوع الوحيد المستخدم حاليًا هو مكبس المثاقب أحادي الحركة المزود بمنزلق واحد. تُستخدم المثاقب ثنائية الحركة وثلاثية الحركة بشكل رئيسي في تمديد هياكل السيارات وقطع الآلات واسعة النطاق، حيث تتطلب معالجة قليلة جدًا.

تصنيف حسب آلية محرك المنزلق:

(1) مكبس الكرنك

تسمى آلة اللكم التي تستخدم مكبس العمود المرفقي بآلة اللكم العمود المرفقي، وتستخدم معظم آلات اللكم الميكانيكية هذه الآلية.

(2) مكبس بدون كرنك

تُسمى أيضًا مكبس بدون كرنك بمثقب تروس غريب الأطوار.

(3)ضغط المفاصل

يُطلق على الأشخاص الذين يستخدمون Knuckle Press على محرك الشريحة اسم Knuckle Press.

(4) مكبس الاحتكاك

تُسمى مكبس الطاقة الذي يستخدم ناقل الحركة الاحتكاكي وآلية المسمار على محرك المسار باسم مثقب الاحتكاك.

(5) مكبس لولبي

تسمى آلية المسمار المستخدمة في آلية محرك المنزلق بمكبس المسمار.

(6) مكبس الرف

(7) لينك برس

(8)كام بريس

ما هي استخدامات مكبس الطاقة؟

تُستخدم مكابس الختم على نطاق واسع في ختم وتشكيل الأجزاء المعدنية للأجهزة الإلكترونية والاتصالات وأجهزة الكمبيوتر والأجهزة المنزلية والأثاث والمركبات (السيارات والدراجات النارية والدراجات).

كم تكلفة مكبس الطاقة؟

تختلف أسعار مكابس الطاقة باختلاف تكويناتها ومواصفاتها. كما تختلف خدمات ودعم مكابس الطاقة من مختلف العلامات التجارية، مما يؤدي إلى اختلاف أسعارها. كما تختلف الجمارك ومعدلات الضرائب وتكاليف الشحن من دولة لأخرى. كل هذه العوامل تؤثر على السعر النهائي.

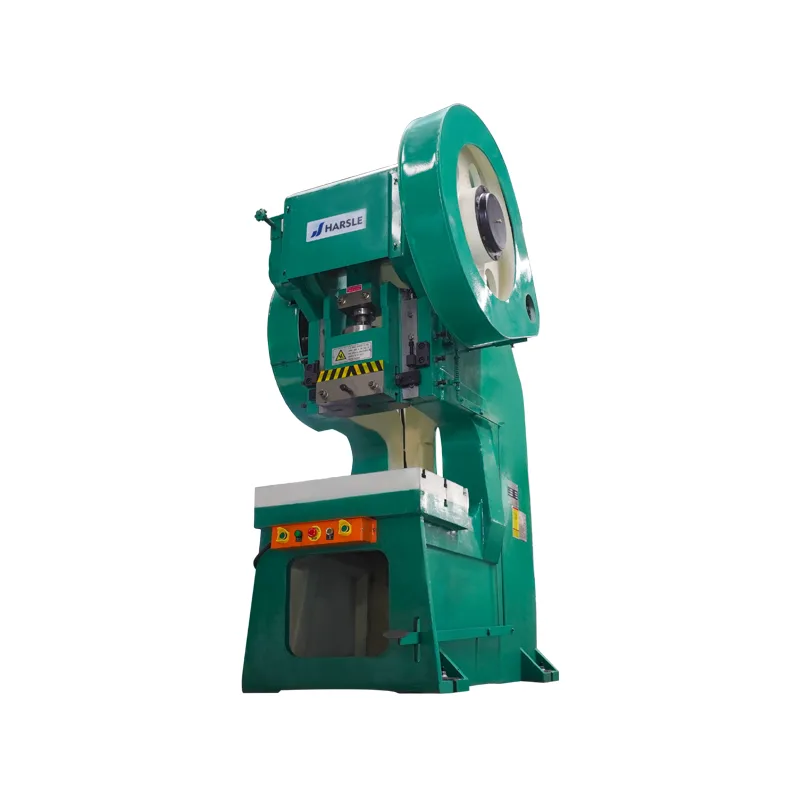

مكبس طاقة ميكانيكي عادي

هذه هي مكبس الطاقة الميكانيكي الشائع من منتجات HARSLE. يحظى هذا المنتج بقبول واسع من قِبل الشركات الناشئة والمبتدئة. يتراوح سعر HARSLE بين 1300.00 و25000.00 ليرة تركية.

تمرين الضغط العميق للحلق

هذه مكبس كهربائي عميق الحلق، ذو نطاق استخدامات أوسع من المثاقب الميكانيكية العادية. يتراوح سعرها بين $2,400.00 و$18,000.00 من HARSLE.

مكبس طاقة هوائي

تعتمد آلية كبح مكبس الطاقة الهوائية على قابض هوائي. تأتي قوة الكبح الرئيسية من الدفع الناتج عن المحرك الذي يُشغّل دولاب الموازنة، والذي يُشغّل عمود المرفق. يتراوح سعر المنتج من $14,000.00 إلى $18,000.00 من شركة HARSLE.

كيفية استخدام الضغط القوي؟

يجب أن تتبع عملية تثقيب وتشكيل مكبس الطاقة الإجراءات التالية.

عند تشغيل المكبس بواسطة شخصين أو أكثر، يجب تعيين شخص واحد للتحكم بالماكينة مع الحفاظ على تنسيق واضح مع الآخرين. في نهاية كل وردية، يجب إنزال القالب، وفصل مصدر الطاقة، وإتمام عملية التنظيف بشكل صحيح. يجب تركيب أغطية واقية على جميع أجزاء ناقل الحركة المكشوفة، ويُمنع منعًا باتًا تشغيل الماكينة أو اختبارها بدونها. في حال الحاجة إلى اختبار، يجب تشغيل الماكينة فارغة أولًا. أثناء تركيب القالب، يجب وضع المنزلق في المركز الميت السفلي، وضبط ارتفاع الإغلاق بشكل صحيح، وتجنب الأحمال اللامركزية، وتثبيت القالب بإحكام بعد اجتياز اختبار الضغط.

⒉يجب الانتباه أثناء العمل. يُمنع منعًا باتًا إدخال اليدين أو الأدوات أو أي أشياء أخرى إلى منطقة الخطر. في حال وجود أي خلل في تشغيل المكبس أو صدور صوت غير طبيعي، يُرجى إيقاف التغذية والتحقق من السبب. في حال ارتخاء الأجزاء الدوارة، أو تعطل جهاز التحكم، وفي كل مرة تُثقب فيها قطعة عمل، يجب رفع اليدين أو القدمين عن الزر أو الدواسة لمنع حدوث أي خلل. قبل العمل، تأكد من اكتمال جهاز حماية الثقب، ومن سير دولاب الموازنة بسلاسة؛ وتأكد من حماية الجزء العلوي وجانبي جهاز الدواسة، ومن موثوقية ومرونة التشغيل؛ وأزل أي عوائق تعيق التشغيل في موقع العمل.

يجب التحقق من قوة القطع، ويُمنع منعًا باتًا تشغيله تحت الحمل الزائد. قبل تركيب القالب أو إزالته، افصل التيار الكهربائي دائمًا لضمان السلامة. يجب تثبيت القالب بإحكام، وضبط الارتفاع الإجمالي يدويًا أو تدريجيًا بحركات مُتحكم بها، ولا يتم توصيله بالماكينة إلا بعد التأكد من ذلك. يجب على المُشغلين التركيز، ويُمنع التحدث أو تشتيت الانتباه. بشكل عام، يُشغّل شخص واحد فقط المكبس؛ في حال الحاجة إلى عدة مُشغلين، يجب توجيههم. أثناء العمل، يُمنع إدخال أو تفريغ المواد يدويًا أو أجزاء من الجسم؛ ويجب استخدام أدوات خاصة.

٤. يُمنع منعًا باتًا كبس مواد تغذية الطبقات البينية. لا يمكن إجراء تغذية ثانية إلا بعد إزالة الأجزاء المثقوبة مسبقًا أو المواد المتبقية. يجب فحص تركيب القالب بانتظام، وتصحيح أي ارتخاء أو انزلاق فورًا. يجب شحذ حواف السكين قبل ظهور نتوءات زائدة. عند تفكيك القوالب، يجب أن تكون الآلة مغلقة. يجب على المشغلين صيانة معدات الختم والقوالب والأدوات وأجهزة القياس بعناية. بعد العمل، نظفوا القالب وأداة الختم وخزنوها بشكل صحيح. أثناء الختم، نظرًا لاختلاف معدلات أخطاء المحرك باختلاف الحمل، يمكن للعداد الكهرومغناطيسي الموجود على لوحة التحكم تصحيح السرعة.
