Hydraulische Pressmaschine mit H-Rahmen

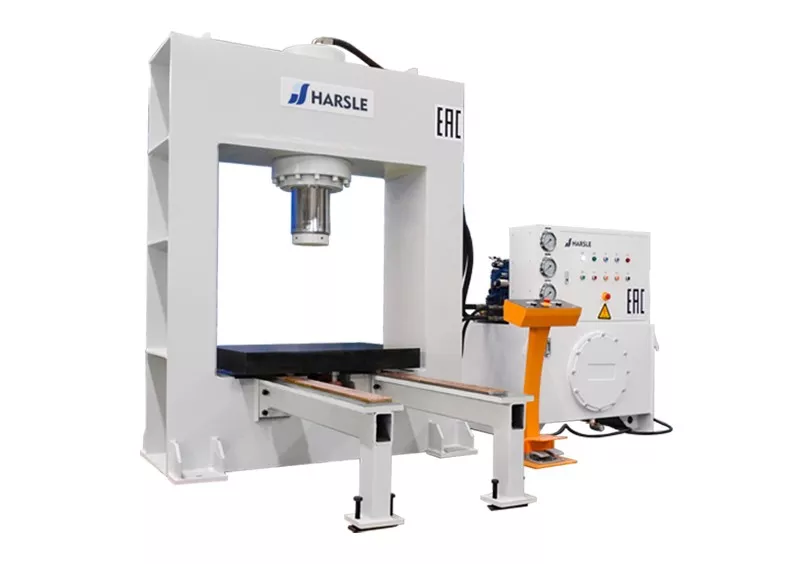

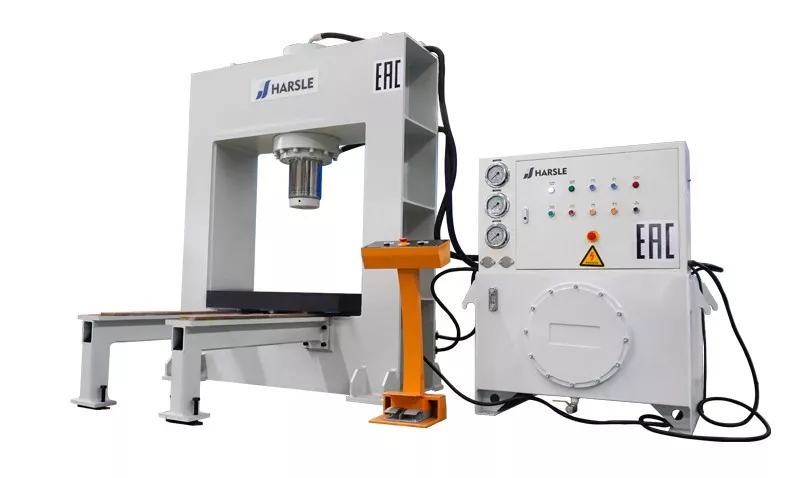

Ein H-Rahmen-Hydraulikpresse Die H-Rahmenpresse, auch H-Rahmen-Presse oder H-Rahmen-Hydraulikpresse genannt, ist eine hydraulische Presse, die häufig in verschiedenen industriellen Anwendungen eingesetzt wird. Sie ist nach ihrer charakteristischen H-förmigen Rahmenstruktur benannt. Die Maschine besteht aus einem vertikalen Rahmen mit einem horizontalen Balken zwischen den beiden vertikalen Seiten des Rahmens, der die Form des Buchstabens „H“ bildet.

Merkmale und Komponenten einer hydraulischen H-Rahmen-Pressmaschine

1. Rahmen: Der Rahmen der Maschine sorgt für Stabilität und Halt. Er besteht in der Regel aus Hochleistungsstahl und ist so konstruiert, dass er hohen Druckkräften standhält.

2. Hydrauliksystem: Das Hydrauliksystem treibt die Presse an und erzeugt die für Pressvorgänge erforderliche Kraft. Es umfasst eine Hydraulikpumpe, Zylinder, Ventile und Schläuche. Hydraulikflüssigkeit wird verwendet, um den Druck von der Pumpe auf die Zylinder zu übertragen.

3. Zylinder: Der Hydraulikzylinder ist für die Erzeugung der Presskraft zuständig. Er besteht aus einem Kolben in einem Zylinder, der sich unter hydraulischem Druck bewegt. Die vom Zylinder aufgebrachte Kraft bestimmt die Pressleistung der Maschine.

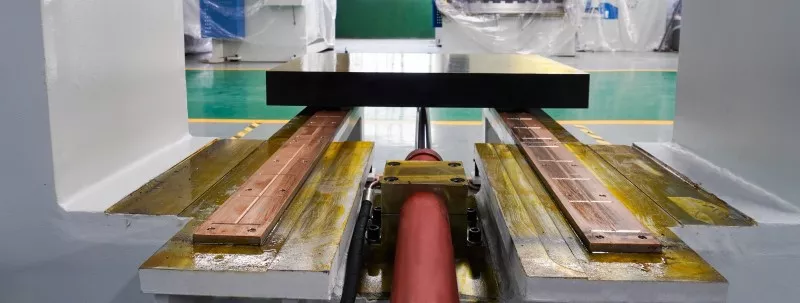

4. Stößel oder Druckplatte: Der Stößel oder die Druckplatte ist das bewegliche Bauteil der Presse, das mit dem Werkstück in Kontakt kommt. Er ist am Hydraulikzylinder befestigt und bewegt sich vertikal, um Kraft auszuüben oder Pressvorgänge durchzuführen.

5. Steuerungssystem: H-Rahmen-Hydraulikpressen verfügen über ein Steuerungssystem, mit dem der Bediener die Funktionen der Maschine steuern kann. Es umfasst typischerweise Tasten, Schalter oder eine Touchscreen-Oberfläche zur Bedienung der Presse, zur Steuerung des Drucks und zur Einstellung anderer Parameter.

H-Rahmen-Hydraulikpressen werden häufig für verschiedene Anwendungen wie Metallumformung, Schmieden, Stanzen, Biegen, Richten, Lochen und Montage eingesetzt. Die H-Rahmen-Konstruktion bietet Stabilität und Steifigkeit und eignet sich daher für die Handhabung schwerer Werkstücke und die Anwendung hoher Kräfte. Diese Pressen sind in verschiedenen Größen und Konfigurationen erhältlich, um spezifischen industriellen Anforderungen gerecht zu werden.

Funktionsprinzip der hydraulischen H-Rahmenpresse

Die H-Rahmen-Hydraulikpresse basiert auf dem Pascalschen Gesetz. Dieses besagt, dass Druck auf eine in einem Behälter eingeschlossene Flüssigkeit gleichmäßig in alle Richtungen übertragen wird. Hier ist eine Übersicht über das Funktionsprinzip einer H-Rahmen-Hydraulikpresse:

1. Struktur: Die hydraulische H-Rahmenpresse besteht aus einem stabilen H-förmigen Rahmen, der für Stabilität und Halt beim Pressen sorgt. Der Rahmen besteht typischerweise aus zwei vertikalen Säulen, die oben durch einen horizontalen Balken verbunden sind und so die Form eines „H“ bilden.

2. Hydrauliksystem: Das Hydrauliksystem der Presse besteht aus einer Hydraulikpumpe, Hydraulikflüssigkeit, Hydraulikzylindern und Steuerventilen. Die Hydraulikpumpe ist für die Erzeugung des Hydraulikdrucks verantwortlich, indem sie die Hydraulikflüssigkeit in die Zylinder drückt.

3. Hydraulikzylinder: Die Hydraulikzylinder befinden sich auf beiden Seiten der Presse und sind an den vertikalen Säulen befestigt. Sie bestehen aus einem zylindrischen Zylinder, einem Kolben und einer Kolbenstange. Der Kolben trennt den Zylinder in zwei Kammern: die Druckkammer (oder Kraftkammer) und die Rücklaufkammer.

4. Arbeitszyklus: Der Arbeitszyklus der H-Rahmen-Hydraulikpresse umfasst typischerweise die folgenden Schritte:

a. Laden: Das zu pressende Werkstück bzw. Material wird zwischen die Pressplatten bzw. Matrizen gelegt, die an den Kolbenstangen der Hydraulikzylinder befestigt sind.

b. Aktivierung: Der Bediener leitet den Pressvorgang durch Betätigen der Steuerventile ein, die den Hydraulikflüssigkeitsfluss steuern. Die Steuerventile ermöglichen den Zufluss der Hydraulikflüssigkeit in die Arbeitskammer der Zylinder.

c. Druckausübung: Die Hydraulikflüssigkeit gelangt in die Arbeitskammer und übt Druck auf den Kolben aus, der wiederum Kraft auf das Werkstück ausübt. Der Hydraulikdruck wird gleichmäßig in alle Richtungen übertragen, was ein gleichmäßiges und kontrolliertes Pressen ermöglicht.

d. Pressen: Die Hydraulikzylinder üben so lange Kraft auf das Werkstück aus, bis der gewünschte Druck bzw. die gewünschte Verformung erreicht ist. Der Druck kann durch Regulierung des Hydraulikflüssigkeitsflusses oder durch Veränderung der Zylindergröße angepasst werden.

e. Lösen: Sobald der Pressvorgang abgeschlossen ist, löst der Bediener den Druck, indem er die Hydraulikflüssigkeit von der Arbeitskammer zurück in die Rücklaufkammer leitet.

5. Entladen: Anschließend wird das gepresste Werkstück zwischen den Pressplatten bzw. Matrizen herausgenommen und die Hydraulikpresse ist bereit für den nächsten Zyklus.

Die hydraulische H-Rahmenpresse wird in verschiedenen Branchen häufig zum Formen, Biegen, Richten, Stanzen, Lochen und für andere Aufgaben eingesetzt, die hohe Kraft und Präzision erfordern. Ihre robuste Konstruktion und die hydraulische Leistung ermöglichen effiziente und kontrollierte Pressvorgänge.
